Адаптер для установки салонного фильтра на Jeep TJ
admin | 03.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (6)
Этот адаптер предназначен для более поздних моделей Jeep TJ (возможно, 2003-2006), который позволяет использовать салонный фильтр для системы HVAC. Эти внедорожники никогда не имели салонных воздушных фильтров, что означает, что вся пыль, которую вы вдыхаете во время поездки, попадает к вам в салон.
Адаптер позволяет использовать один картридж воздушного фильтра от позднего JK. Подходящая модель воздушного фильтра - Fram FDC11777, но подойдет и любой другой фильтр, совместимый с Jeep Wrangler 2011-2017. Обычно они идут парами (поскольку JK использует два одновременно), но для этой модели нужен только один фильтр.
Инструкции по установке:
- Снятие накладки между лобовым стеклом и капотом.
- Уберите заводской воздуховод (если он есть) и установите этот адаптер на его место.
- Один из воздушных фильтров устанавливается на место (обратите внимание на стрелки направления воздушного потока на фильтре).

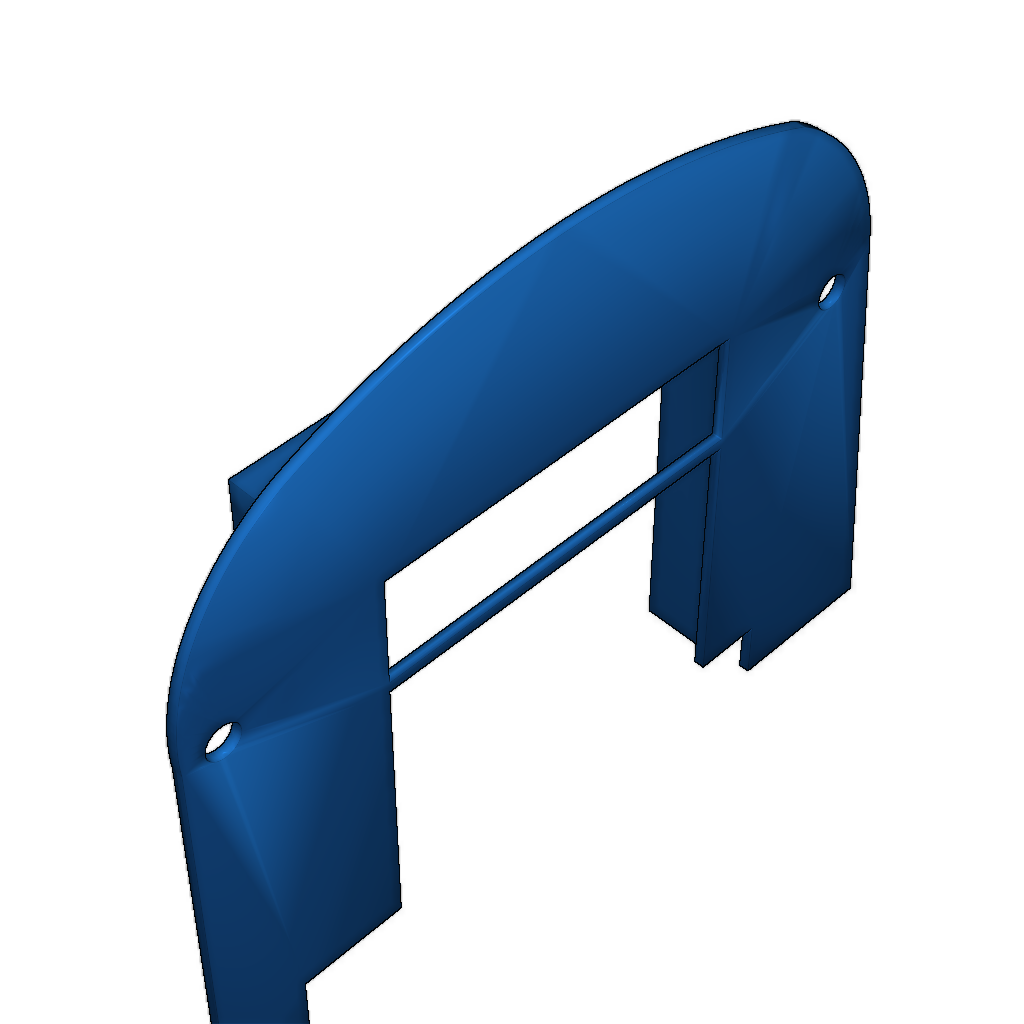

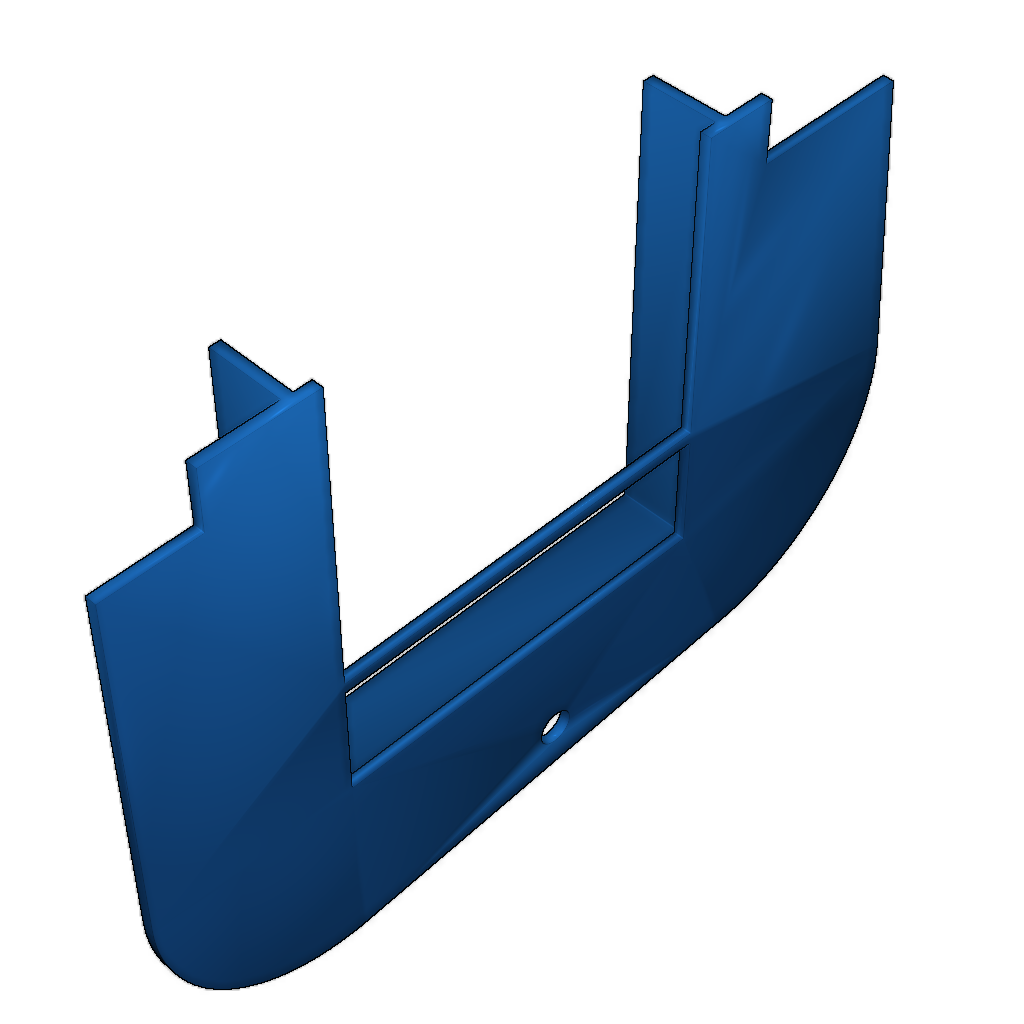

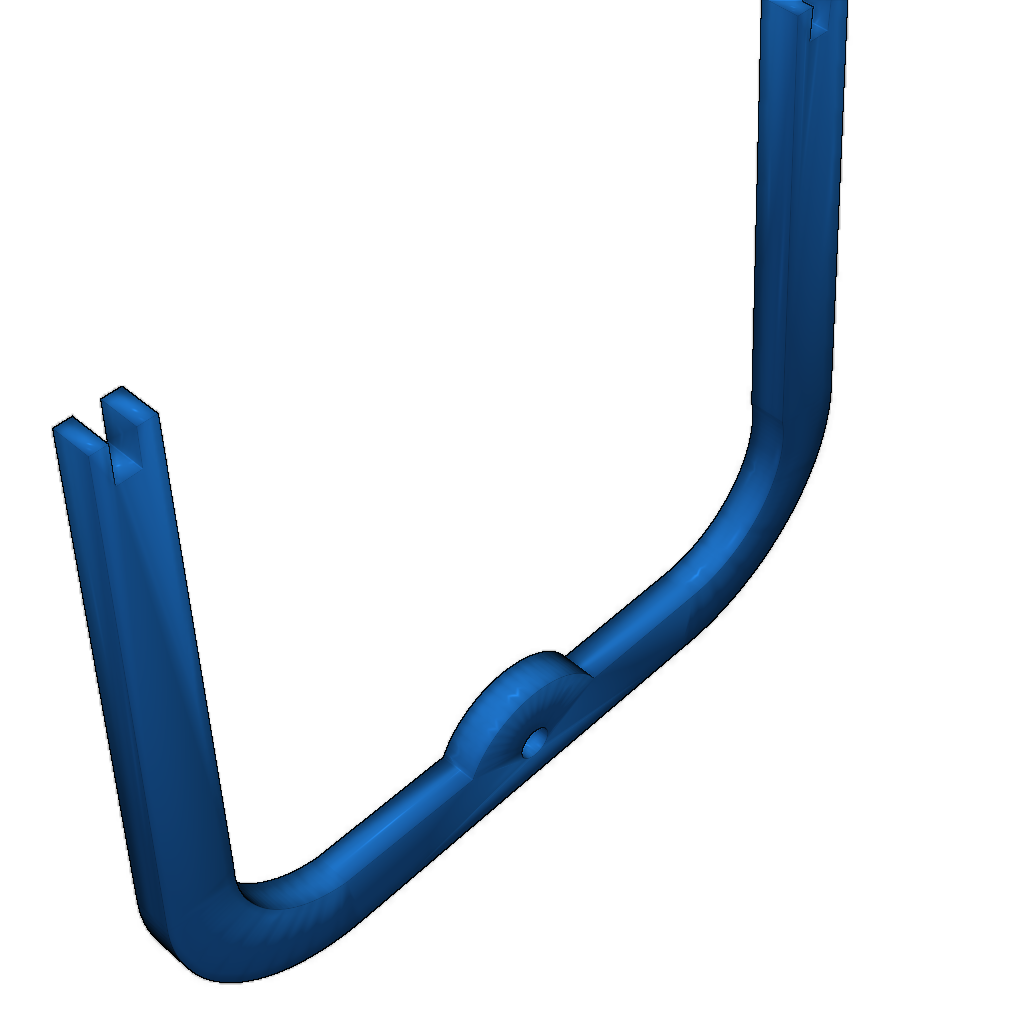

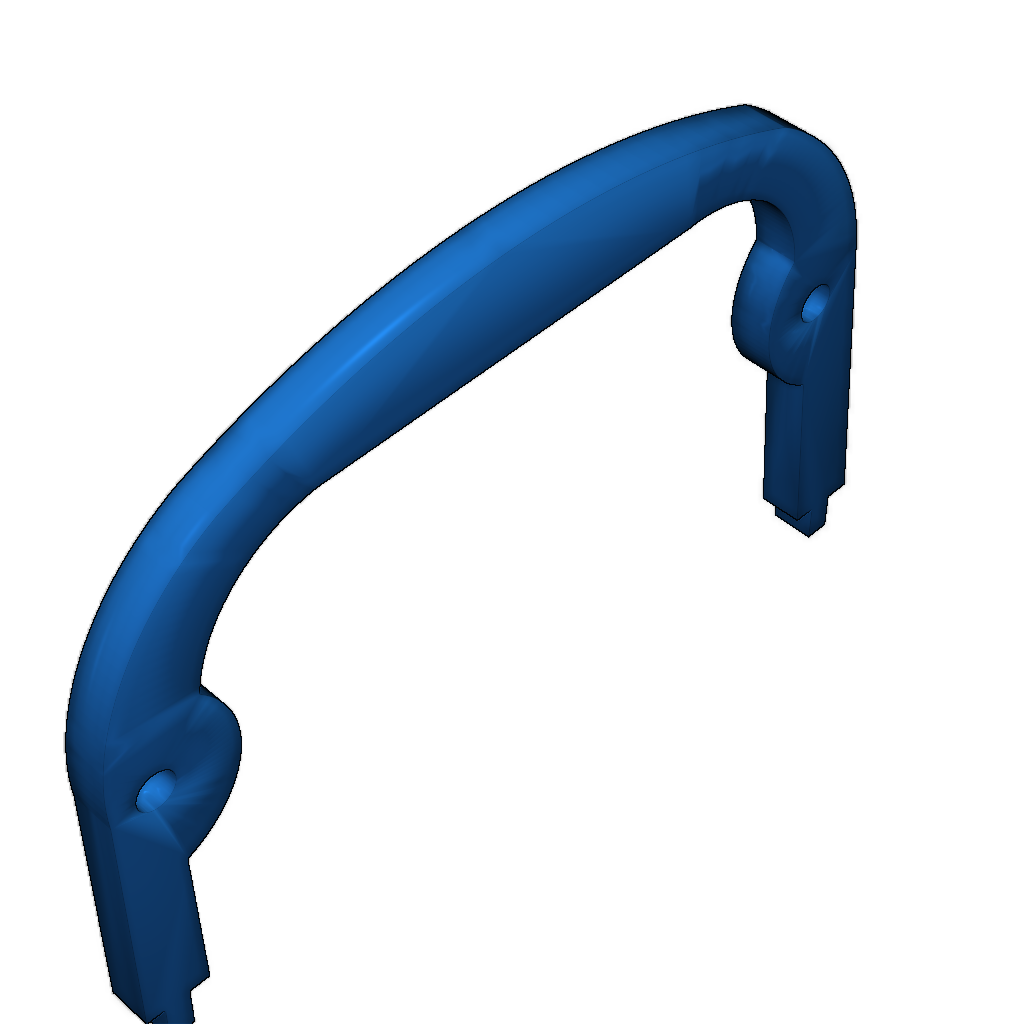

Адаптер состоит из двух частей для удобства печати. «База» - это адаптер, который окружает заводской фланец и обеспечивает ровную поверхность для установки «держателя фильтра». Мой принтер был слишком мал, чтобы разместить эти детали на одной плите, поэтому есть другой вариант, разделенный на четыре файла, чтобы вы могли печатать их частями. В этом случае части индексированы, чтобы вы могли быть уверены, что они останутся вместе. Можно использовать клей для обеспечения герметичности, но винты и индексация достаточно надежно держат конструкцию вместе.
Для печати рекомендуется использовать термостойкие материалы, такие как ABS/ASA или PETG. Изображение сделано из обычного черного ABS с настройками: 0.3 мм слои, 2 верхних/нижних слоя и 30% кубической засыпки. Это может выглядеть не очень эстетично из-за тонких верхних и нижних слоев, но по прочности этого вполне достаточно.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
TJ_Airbox_1F_v9_TJ_Airbox_1F_v9_Filter_Holder.stl Тип: .stl | Размер: 0.05 MBСкачать
-
TJ_Airbox_1F_v9_TJ_Airbox_1F_v9_Base.stl Тип: .stl | Размер: 0.08 MBСкачать
-
TJ_Airbox_1F_v9_split_TJ_Airbox_1F_v9_Filter_Holder_1.stl Тип: .stl | Размер: 0.03 MBСкачать
-
TJ_Airbox_1F_v9_split_TJ_Airbox_1F_v9_Filter_Holder_2.stl Тип: .stl | Размер: 0.04 MBСкачать
-
TJ_Airbox_1F_v9_split_TJ_Airbox_1F_v9_Base_2.stl Тип: .stl | Размер: 0.06 MBСкачать
-
TJ_Airbox_1F_v9_split_TJ_Airbox_1F_v9_Base_1.stl Тип: .stl | Размер: 0.04 MBСкачать
