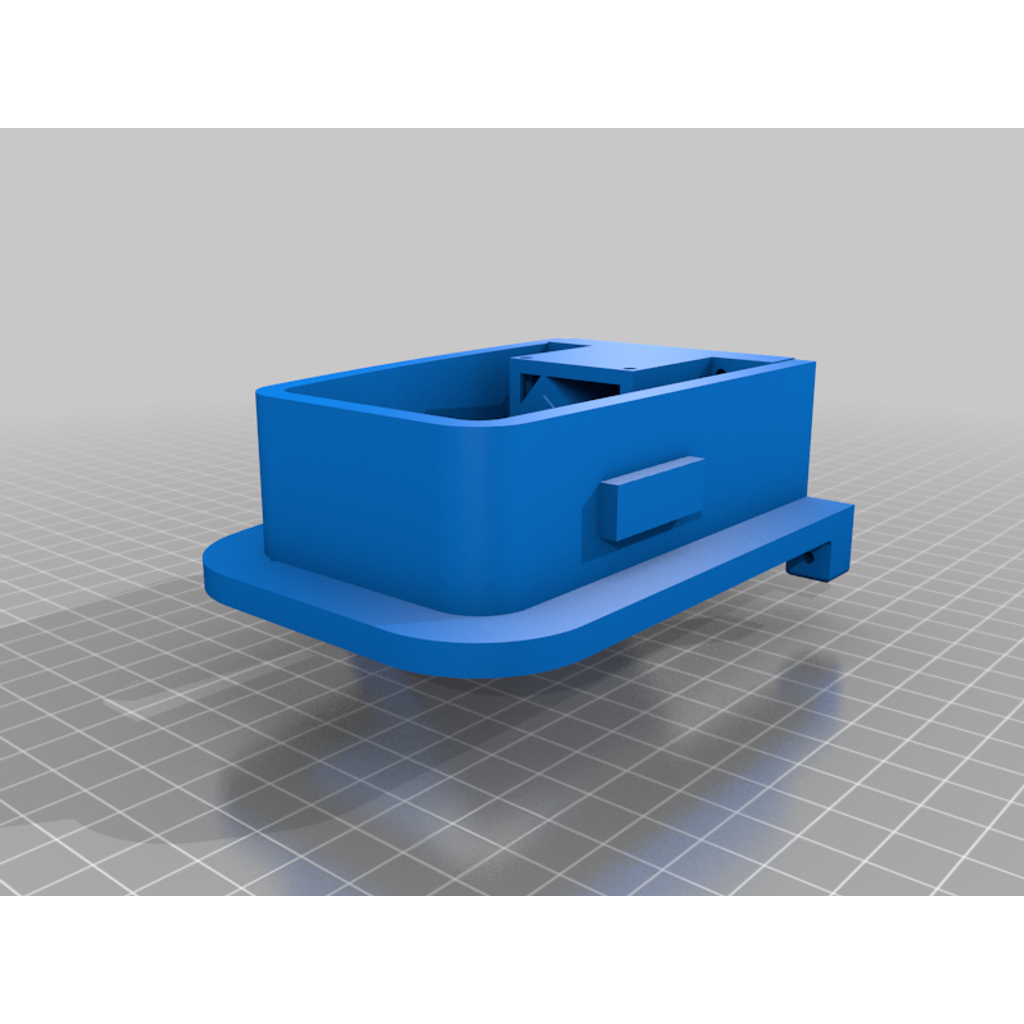

Данный адаптер заменяет устаревший кабель OPC 581/587, позволяя использовать голову Icom 706mk2g на расстоянии. Хотя устройство более громоздкое, оно использует стандартные комплектующие для подключения экранированного сетевого кабеля (не перекрестного) вместо OPC кабеля. Экранированный кабель является почти обязательным. Подключите заземление экрана только с одной стороны, чтобы избежать проблем с петлей заземления.

Необходимые детали:

  • RJ45 экранированные 8P8C PCB разъемы - разъем Ethernet 8-pin (Ebay)
  • RJ45 MagJack разобранный разъем (Ebay)
  • Узкие пружинные щупы P75-B1 диаметр 1.0mm (Ebay)
  • Риббон кабель соответствующего размера.
  • Гайки М3.

Данный дизайн предназначен для замены блока освещения в автомобиле Mitsubishi ASX на адаптер для установки головы Icom 706 mk2g над водителем.
