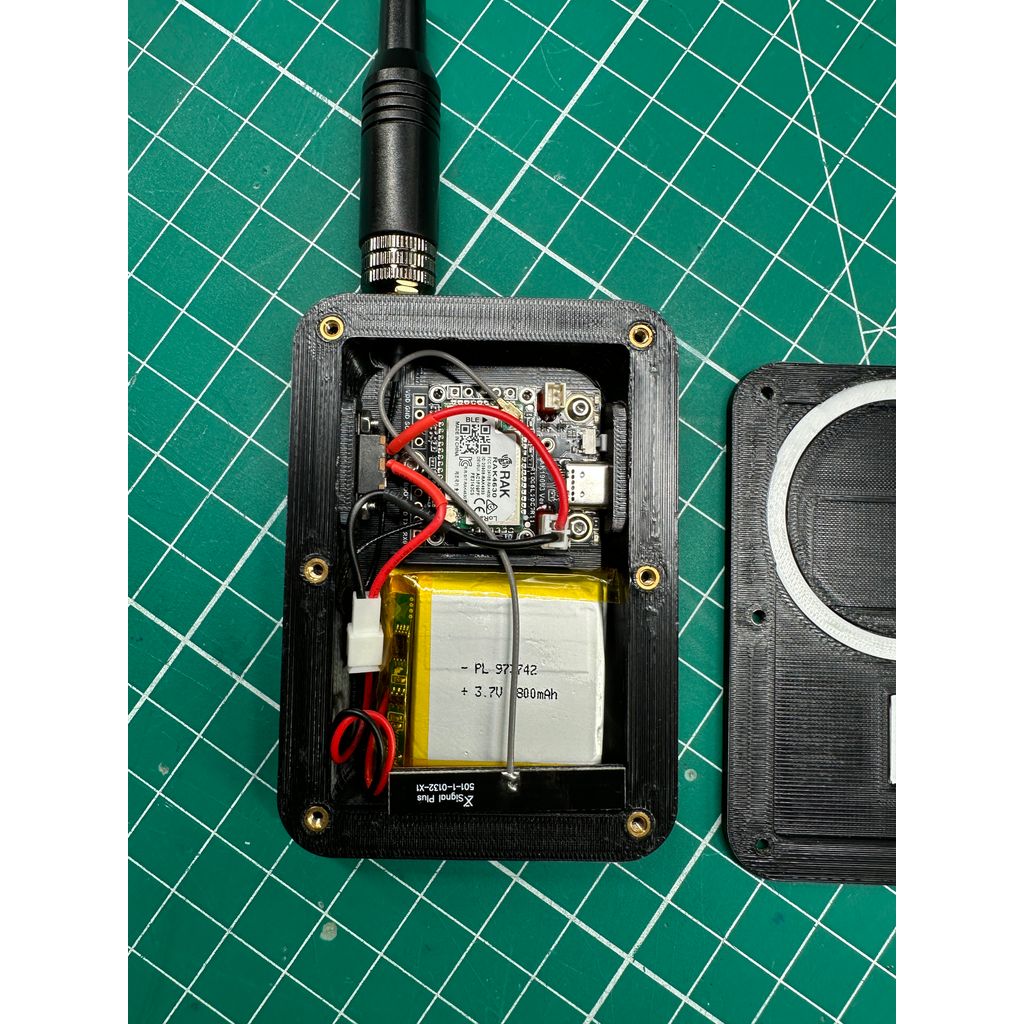

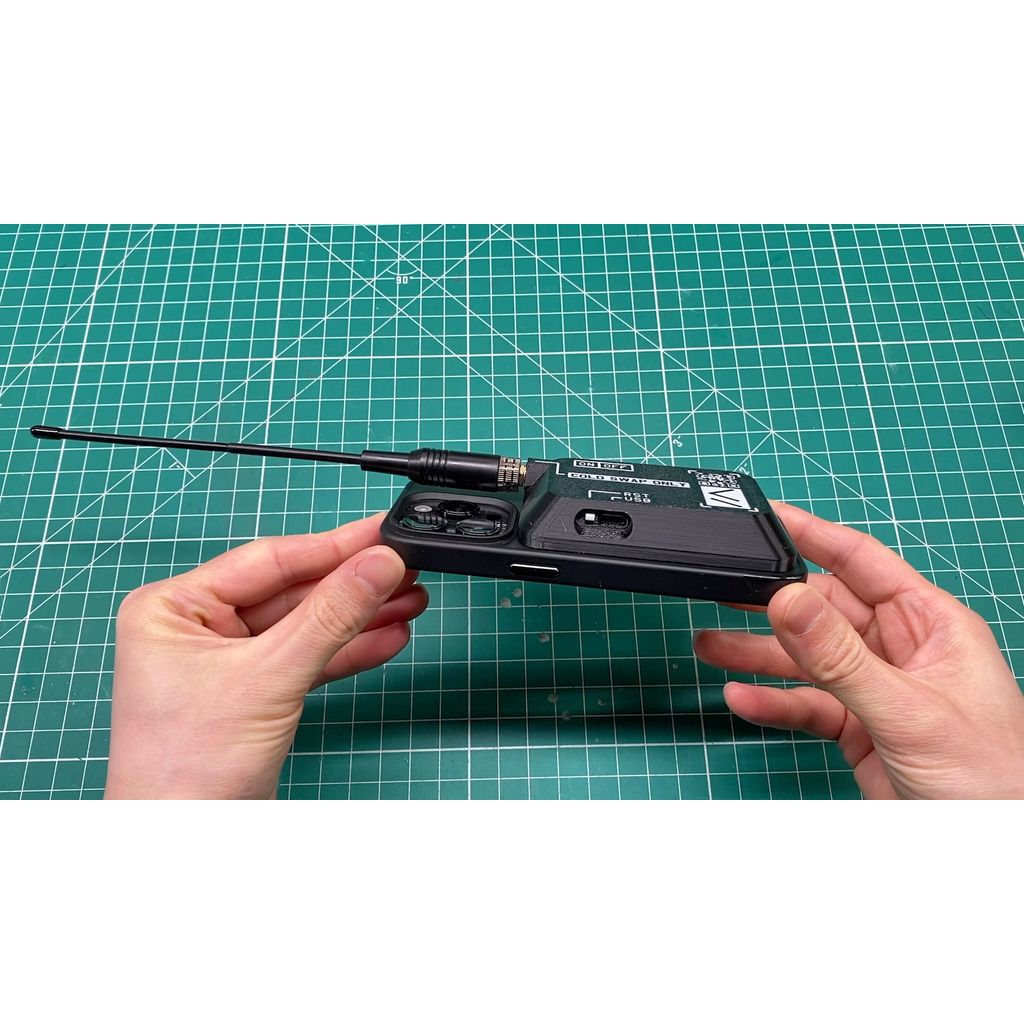

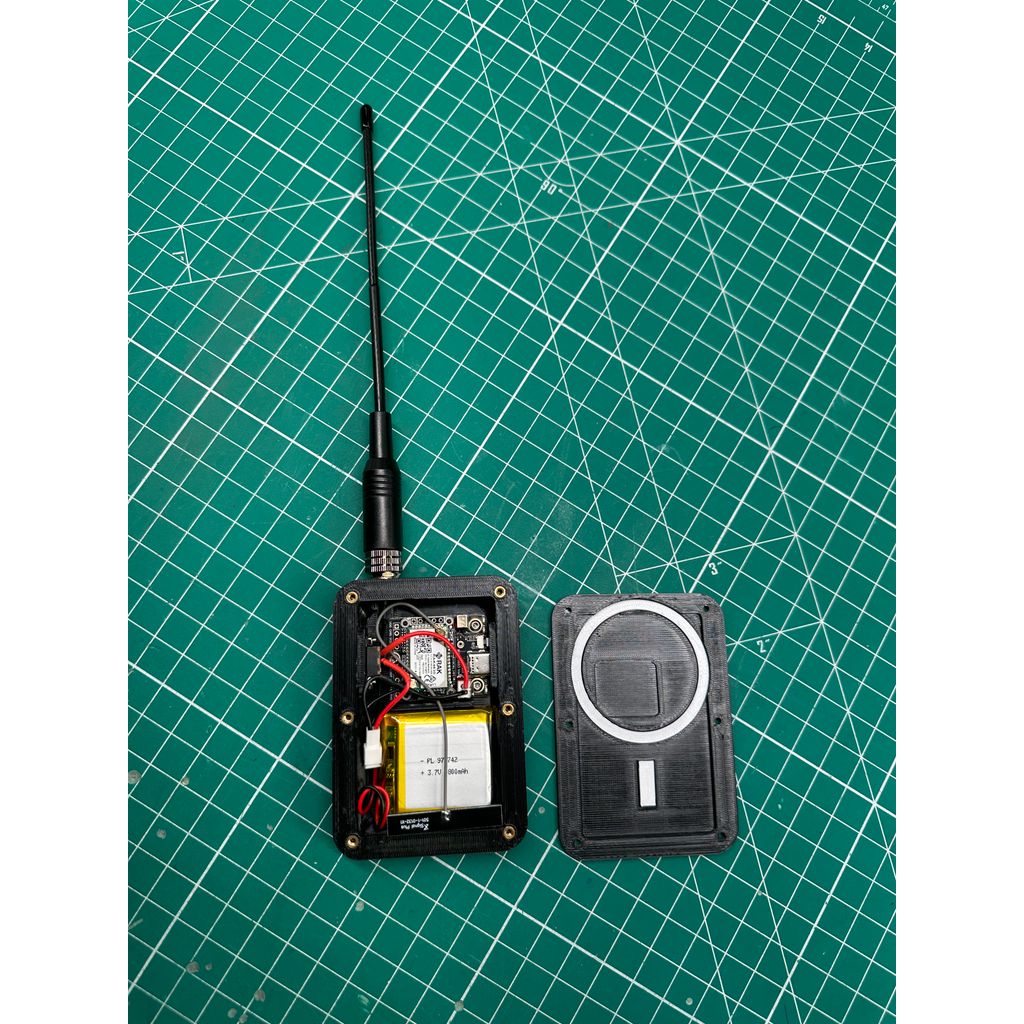

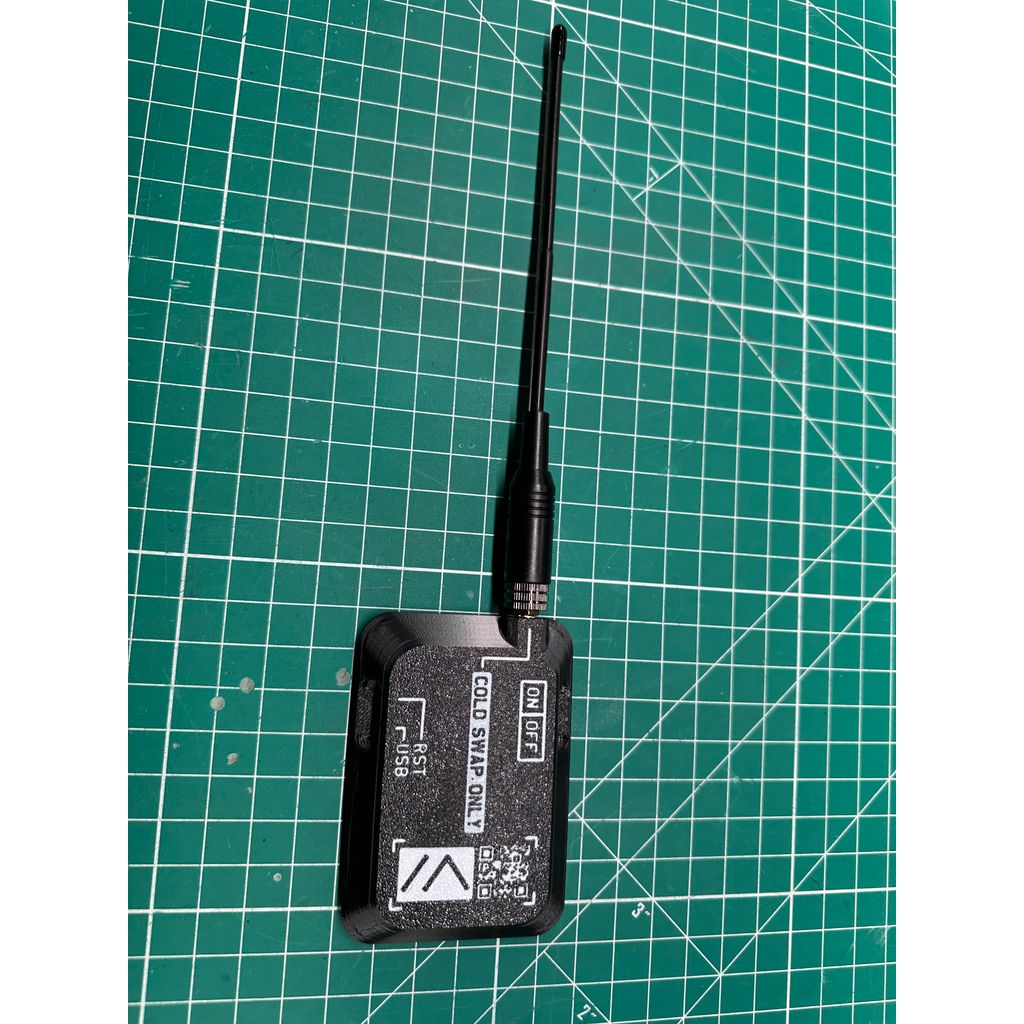

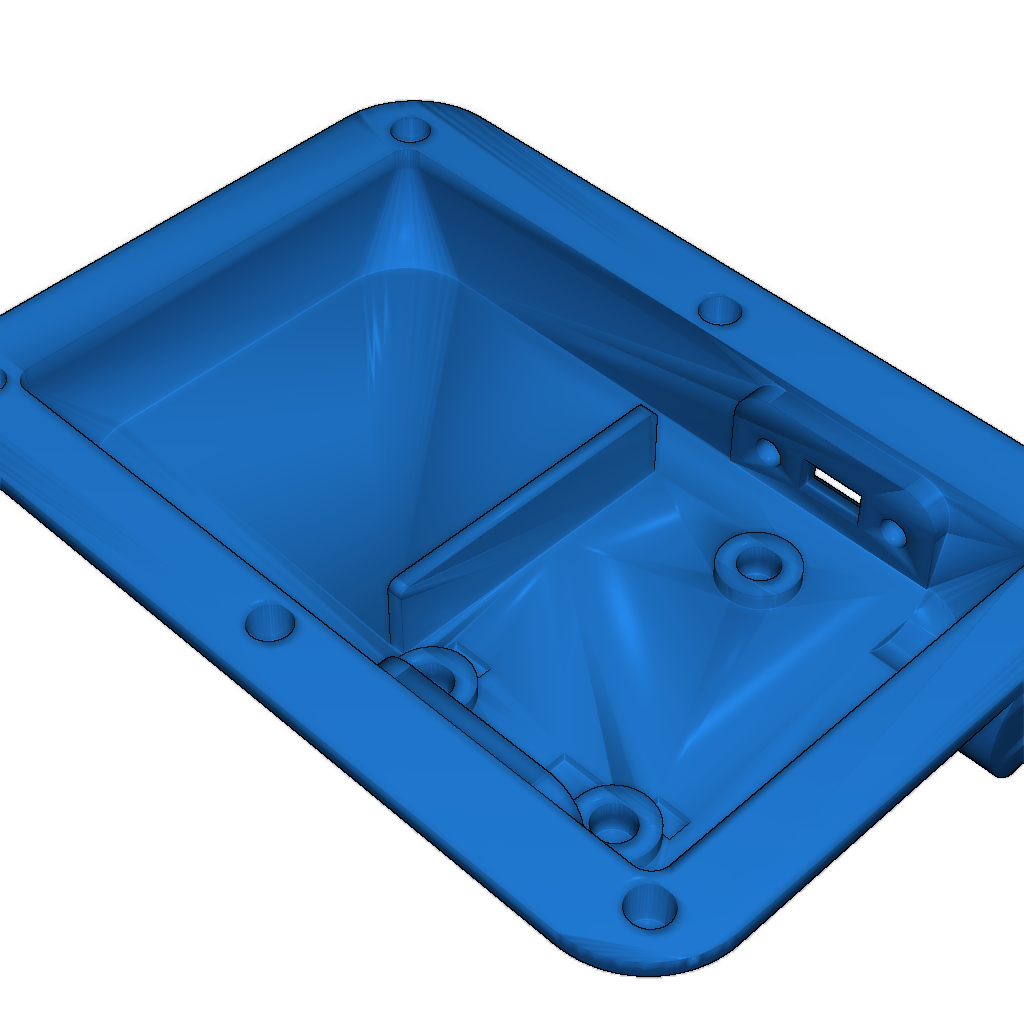

Это корпус для базовой платы RAK Wireless WisBlock RAK19003 и модуля RAK4631 WisBlock. Корпус использует адгезивный магнитный массив для закрепления на задней части телефона.
Инструкции:
- Убедитесь, что магниты установлены с правильной полярностью.
- Корпус функционирует на любых металлических поверхностях.
- Проверьте правильность полярности разъема батареи перед подключением к плате RAK.
Изменения в модели:
- Укороченная длина корпуса для более компактных телефонов (например, iPhone 14).

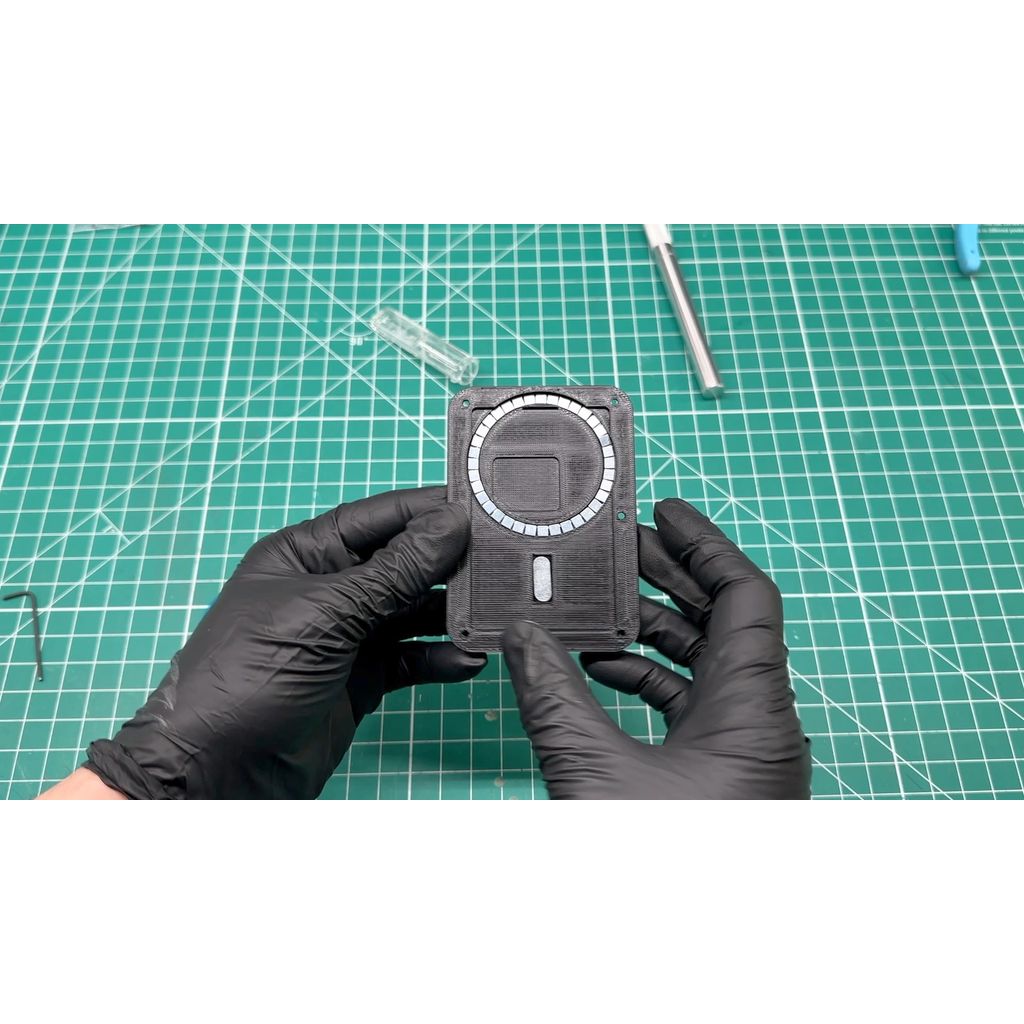

- Смещение магнитного массива MagSafe для лучшей совместимости с телефонами.
- Все отверстия теперь используют тепловые вкладыши для винтов 2.5 мм.

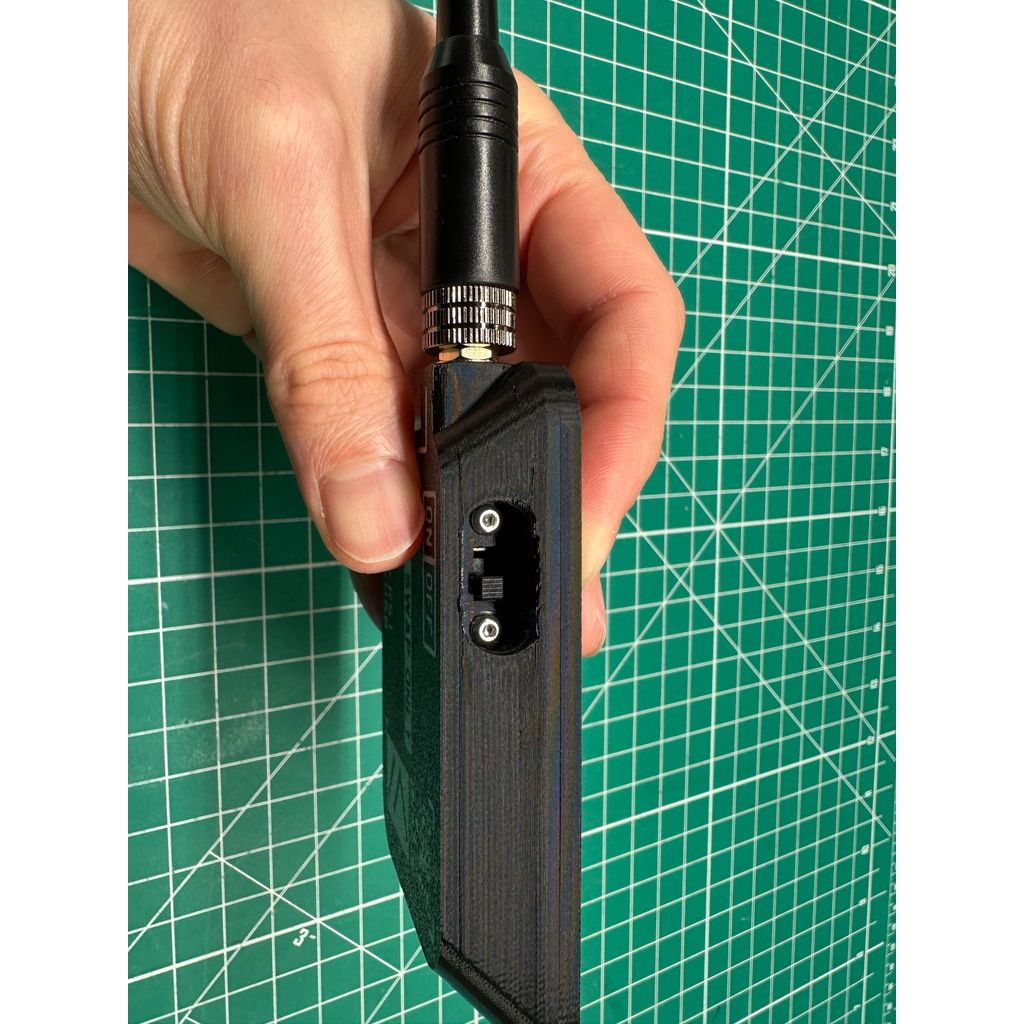

- Добавлен разъем для выключателя питания.
- Удален петля для шнурка и блок для крепления антенны.

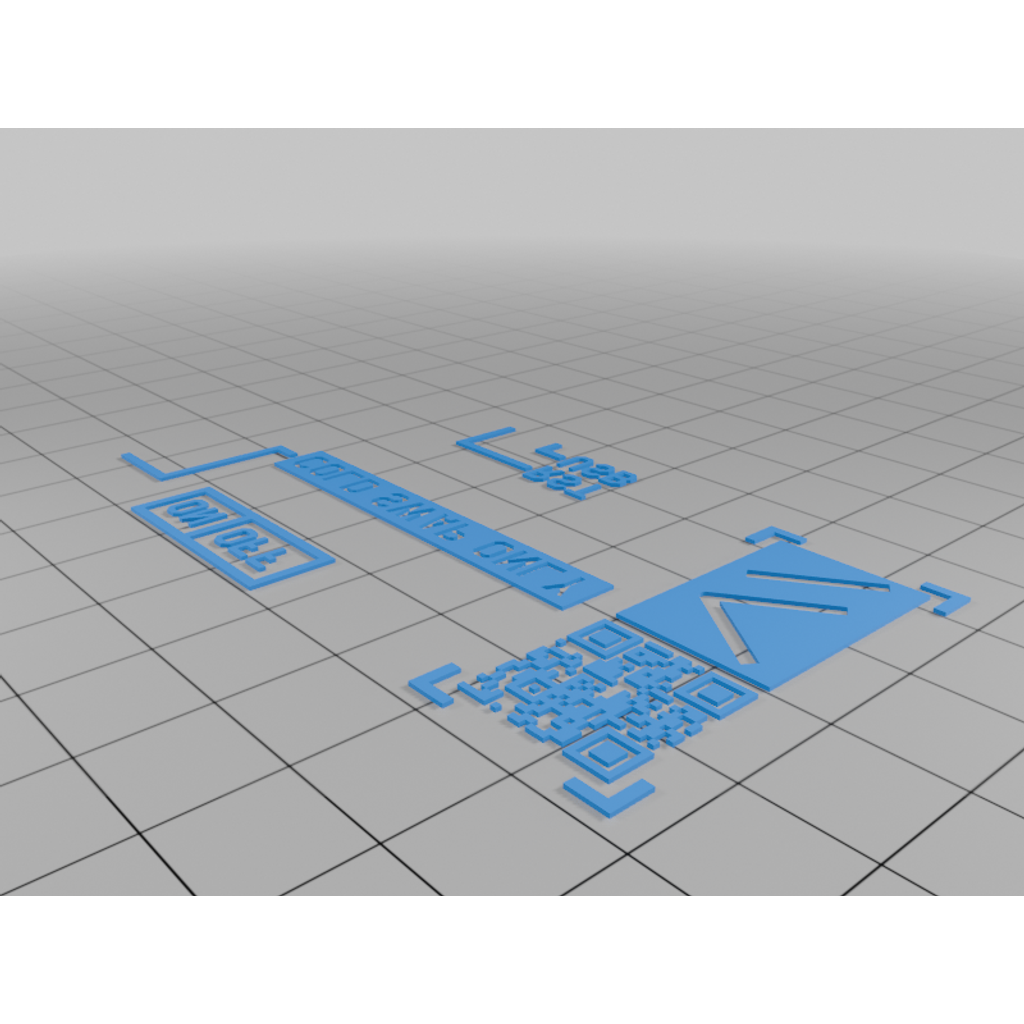

- Обновлены текст и графика с добавлением QR-кода для meshtastic.org.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-

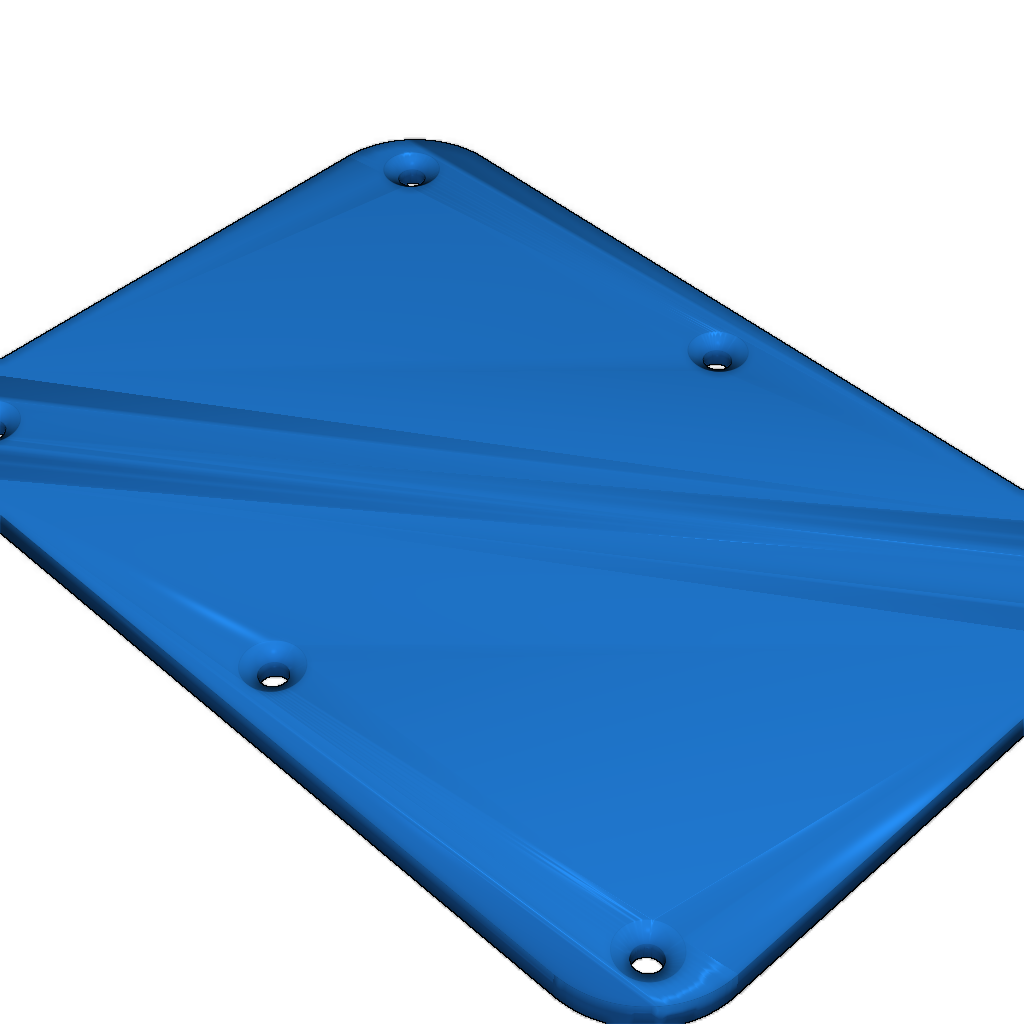

lid.stl Тип: .stl | Размер: 2.84 MBСкачать
-

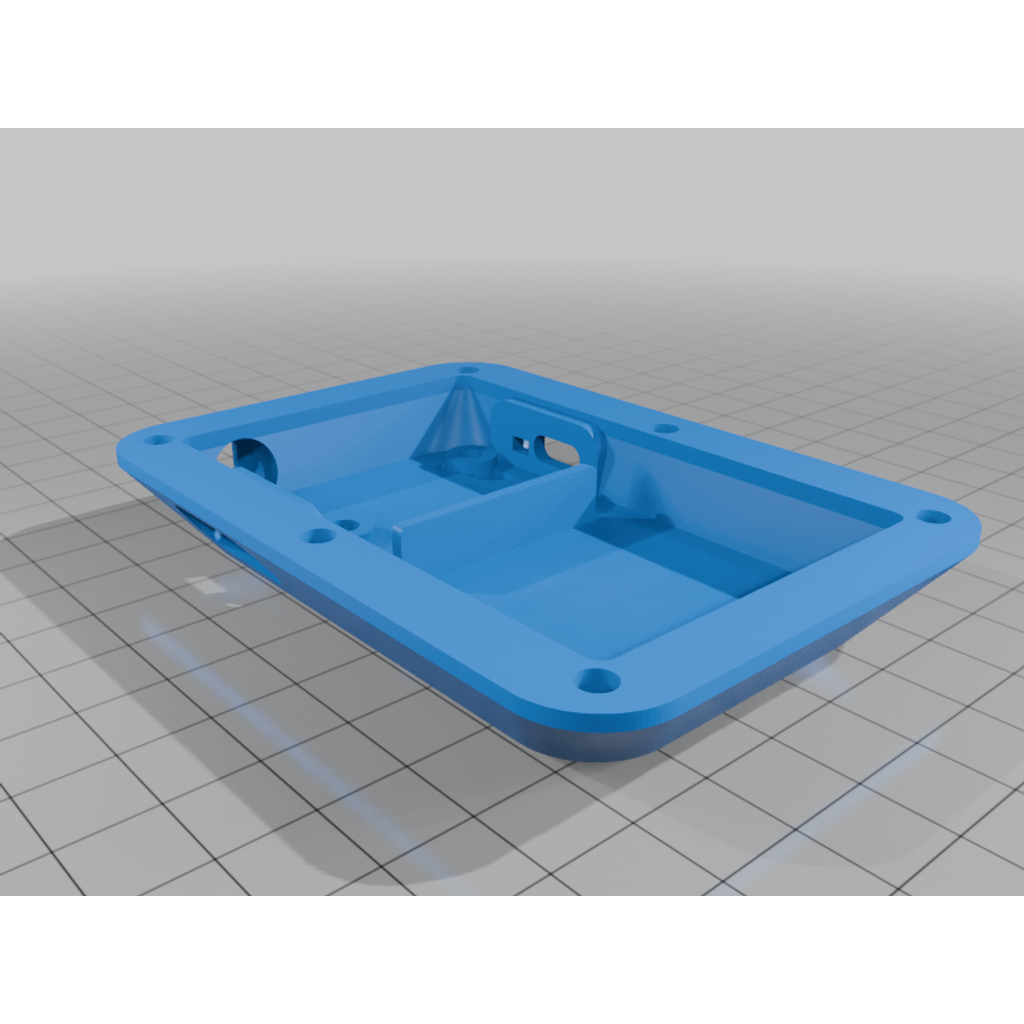

mag-base.stl Тип: .stl | Размер: 1.35 MBСкачать
-

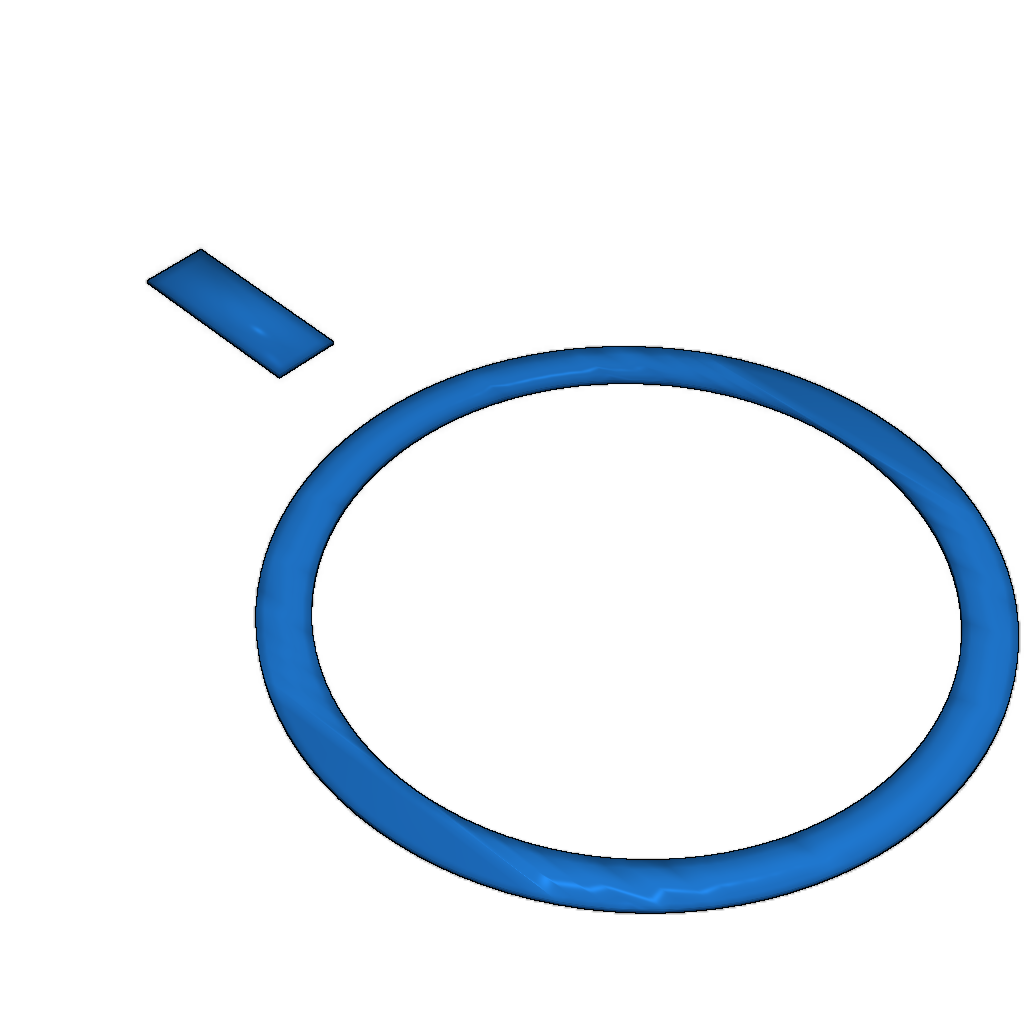

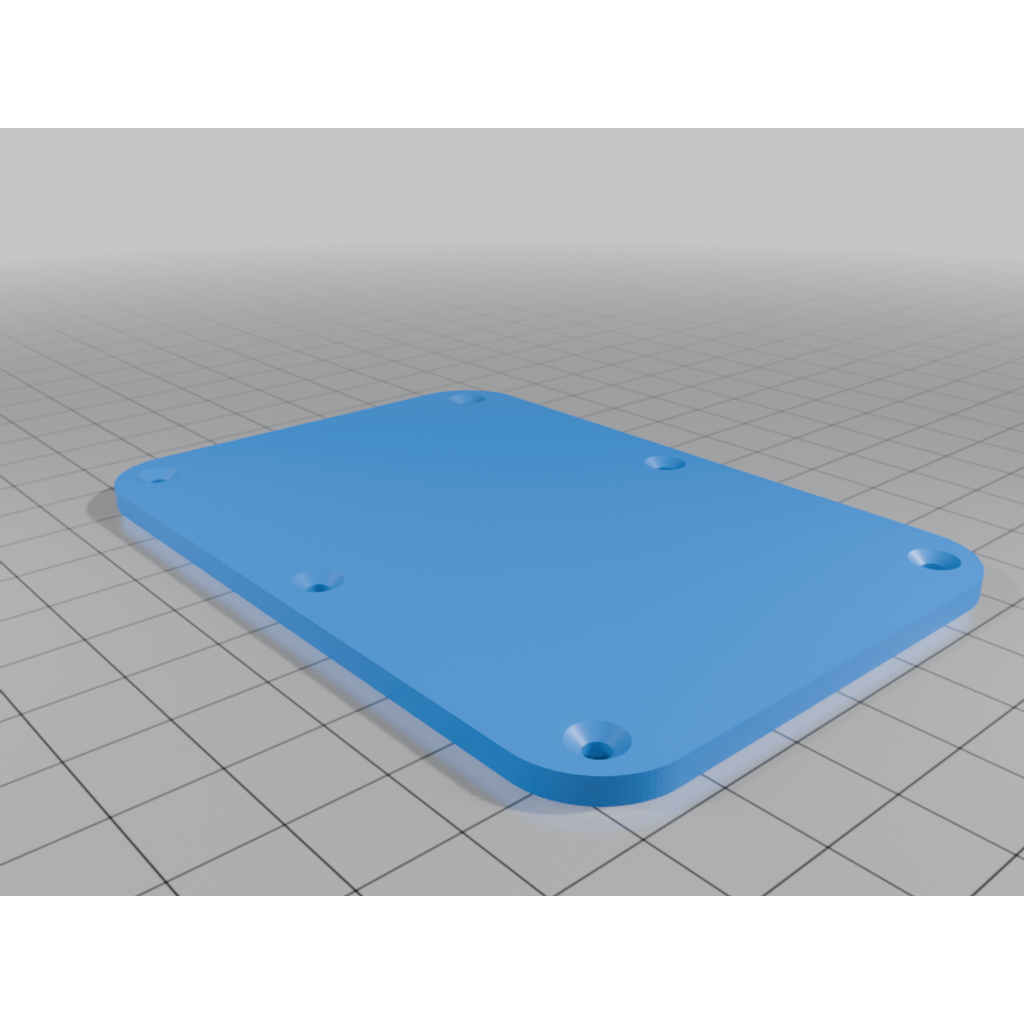

magnet-cover.stl Тип: .stl | Размер: 0.19 MBСкачать
-

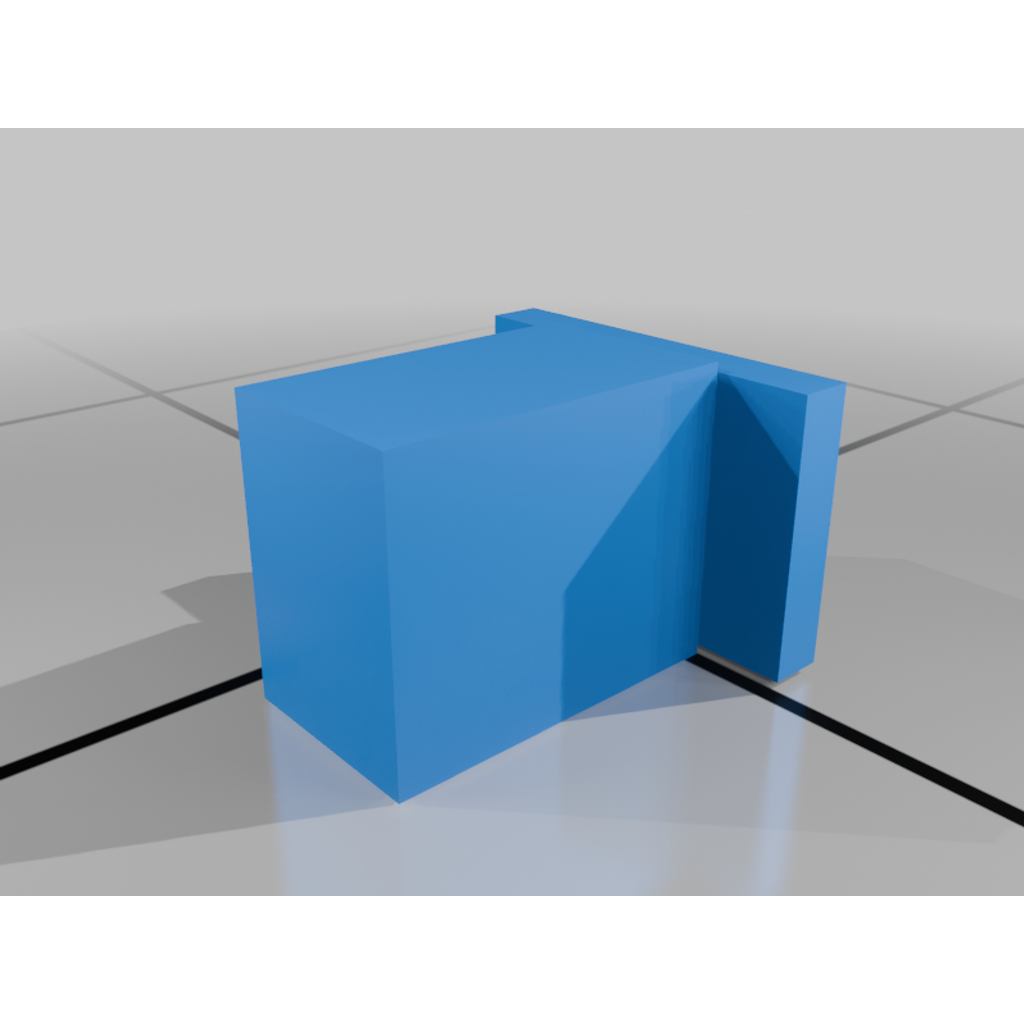

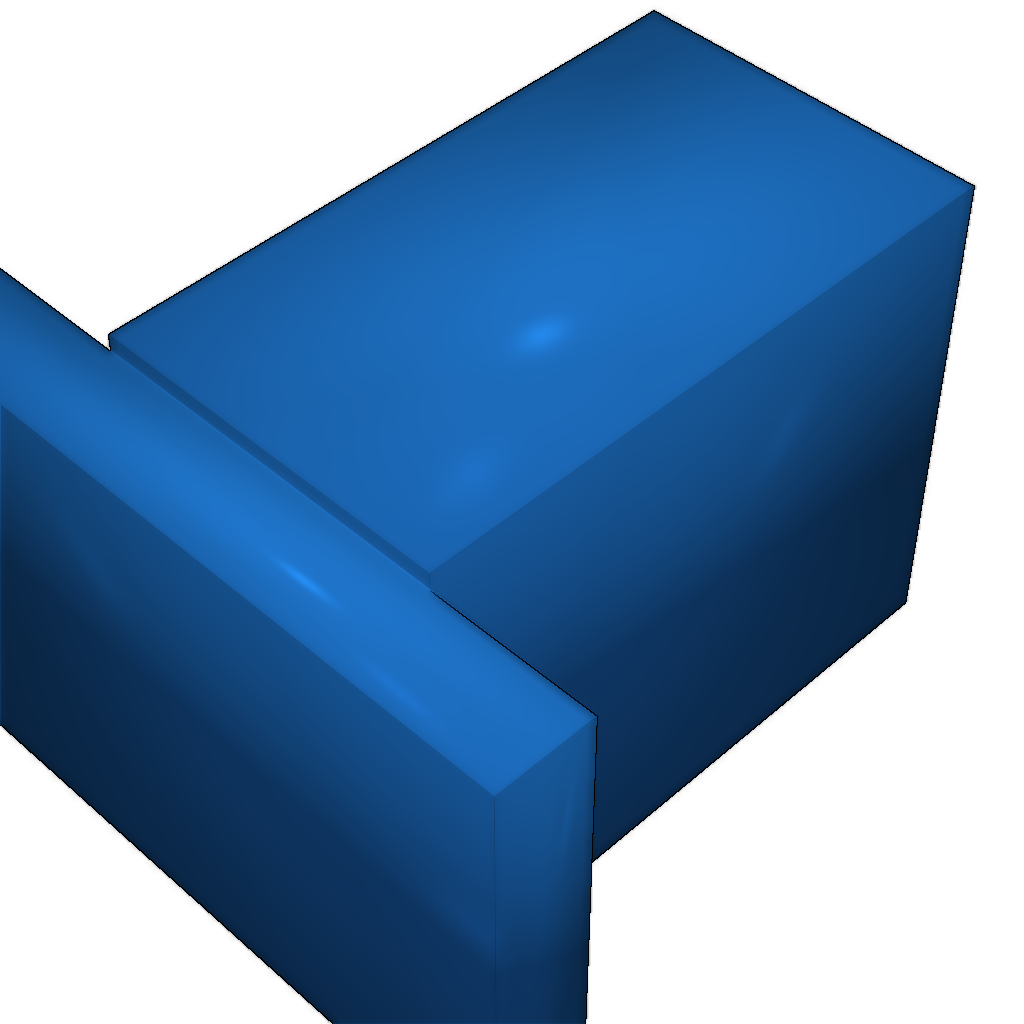

reset-button.stl Тип: .stl | Размер: 0.00 MBСкачать
-

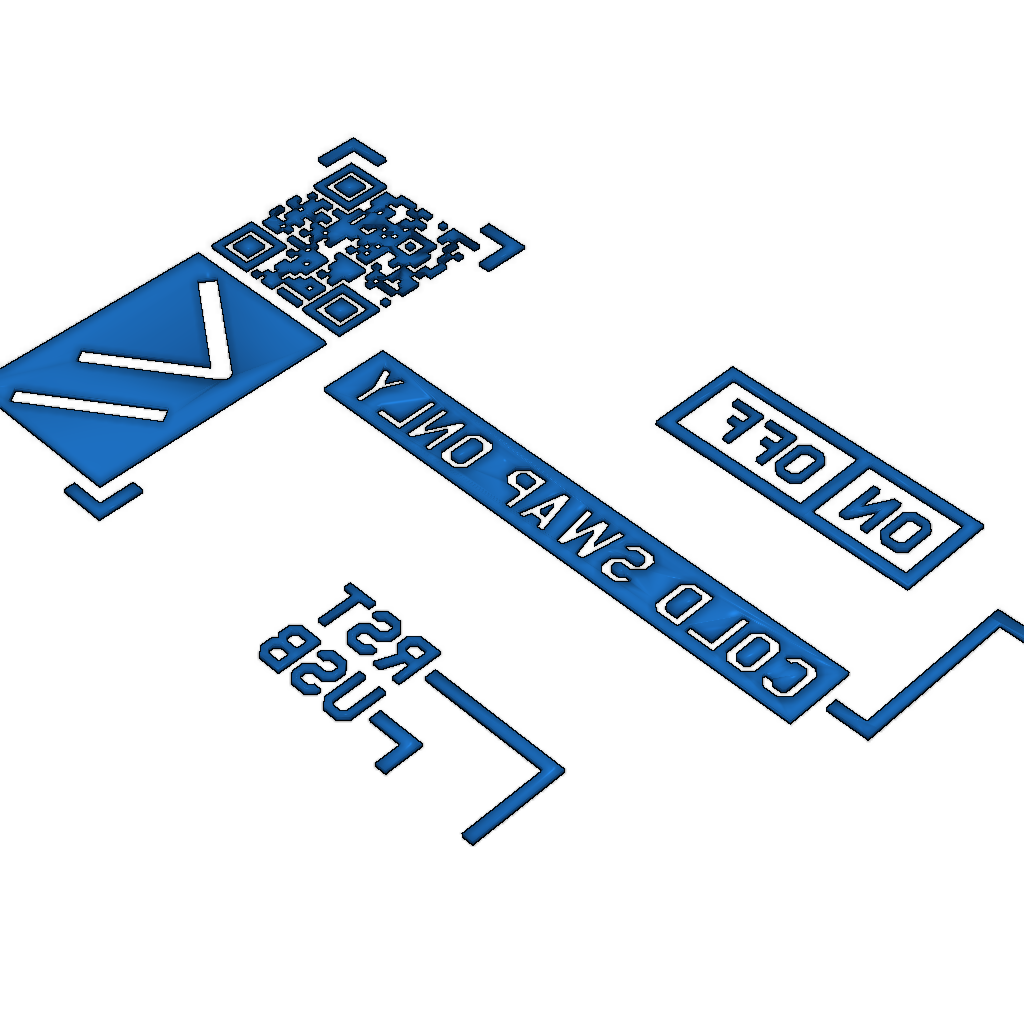

lid-writing.stl Тип: .stl | Размер: 0.82 MBСкачать
-

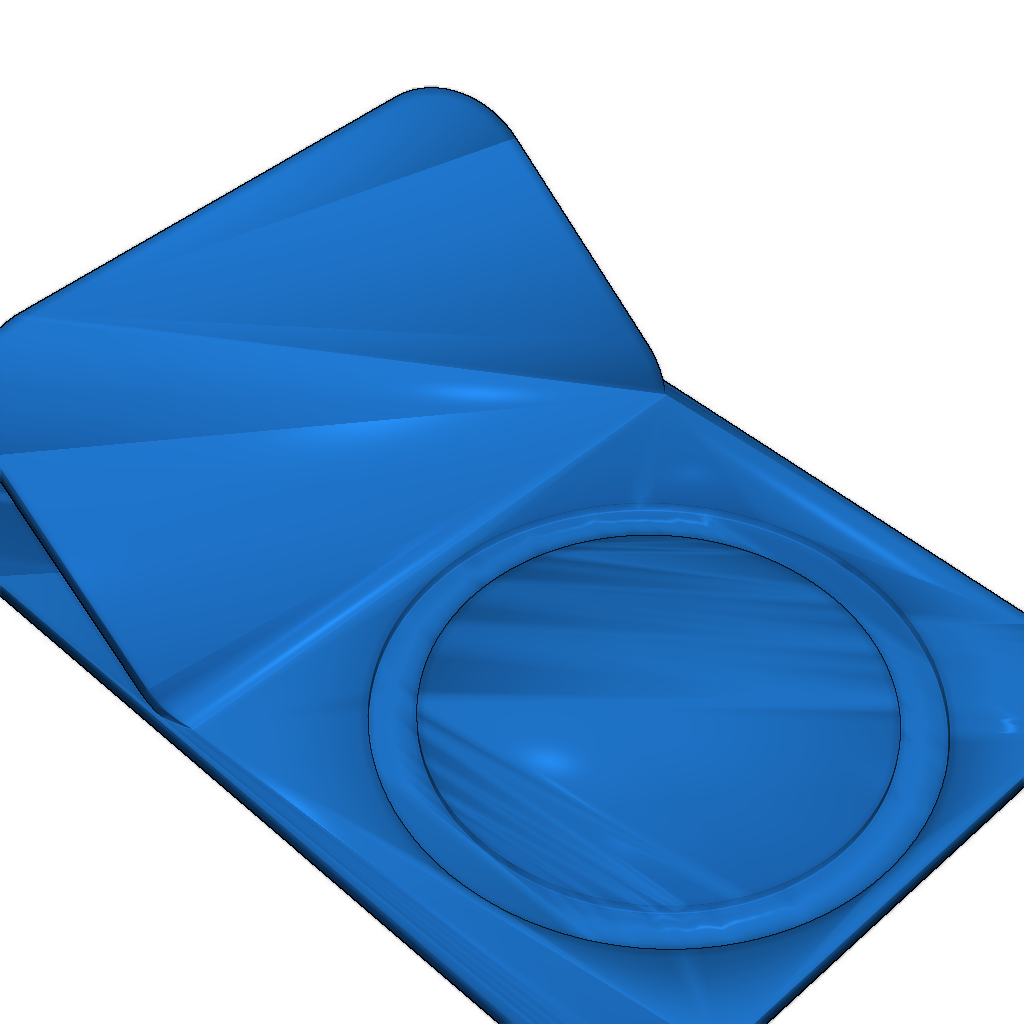

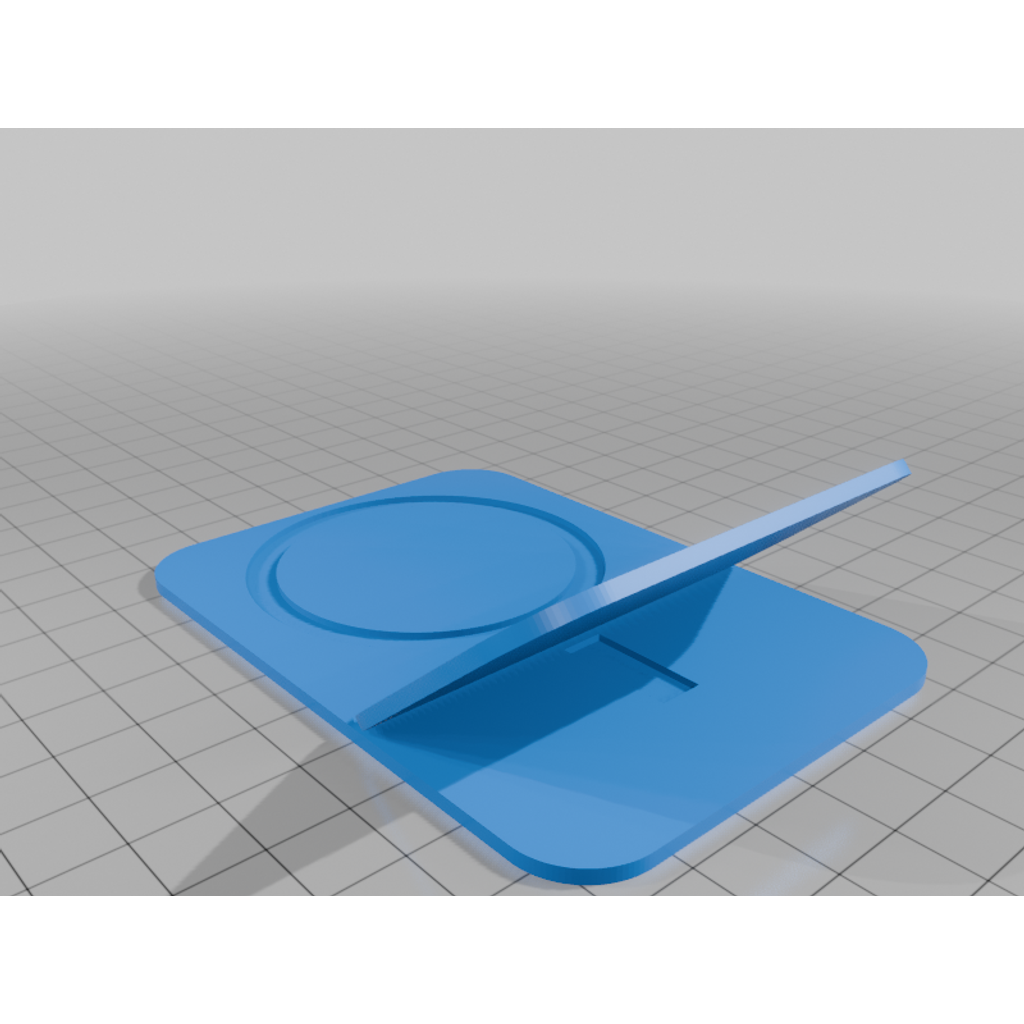

kickstand-v1-prototype.stl Тип: .stl | Размер: 0.39 MBСкачать
