Печатающиеся сердечные шестерни
admin | 05.12.2025
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (11)

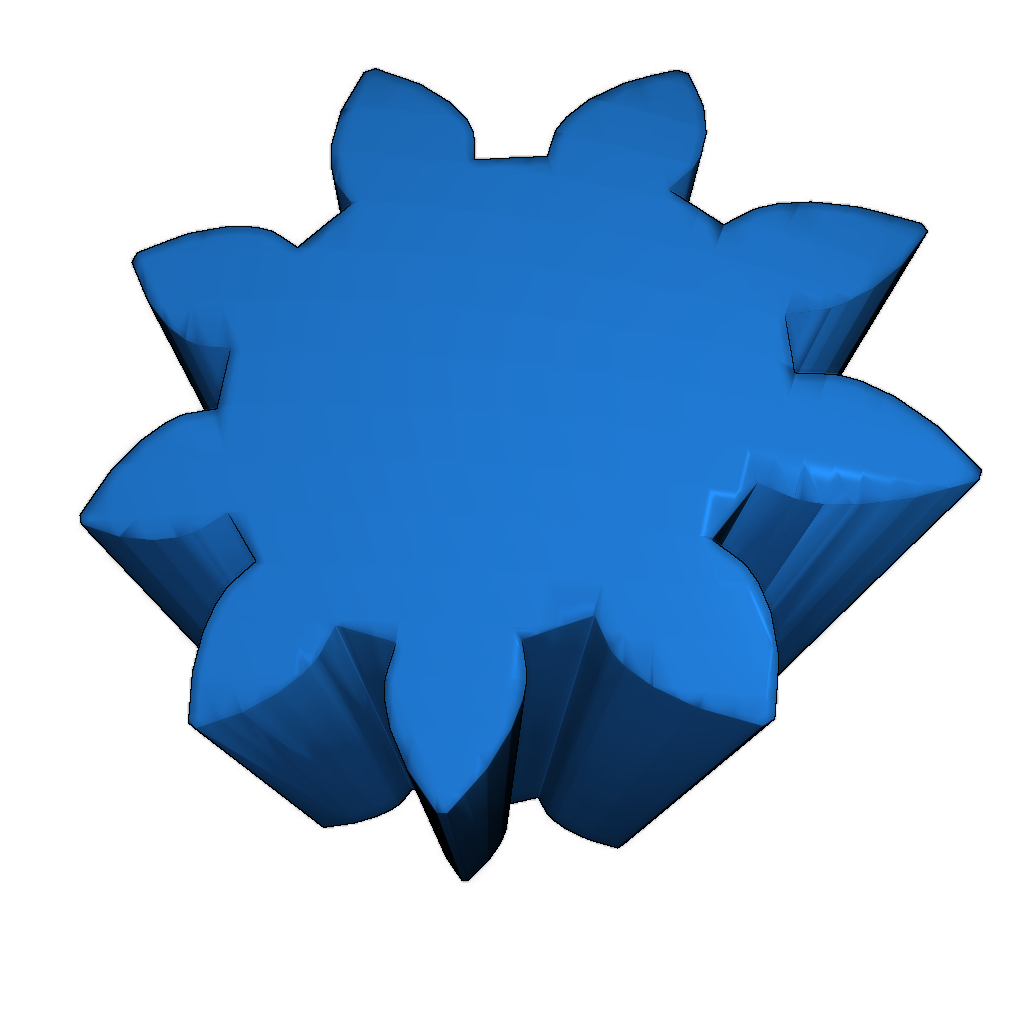

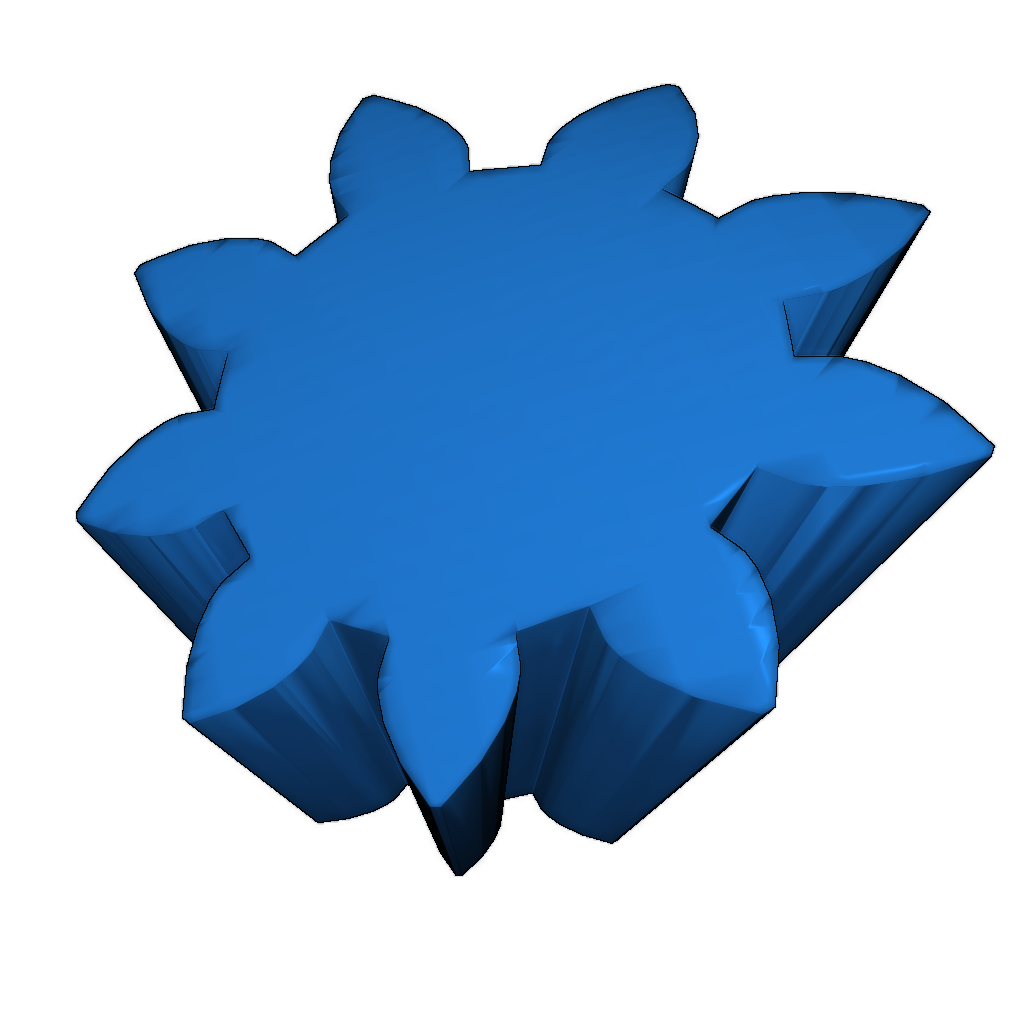

Представляем 100% печатающиеся сердечные шестерни, избавляющие от некрасивых отверстий для болтов. Размер увеличен до 100 мм при сборке для удобства печати элементов. Вы можете масштабировать дизайн по своему усмотрению.
Инструкции по печати:
- Напечатайте все детали из списка.
- Файлы для шестерен 1, 3, 5 и 7 существуют в случае проблем с пластиной из четырех шестерен или если вы хотите использовать разные цвета.

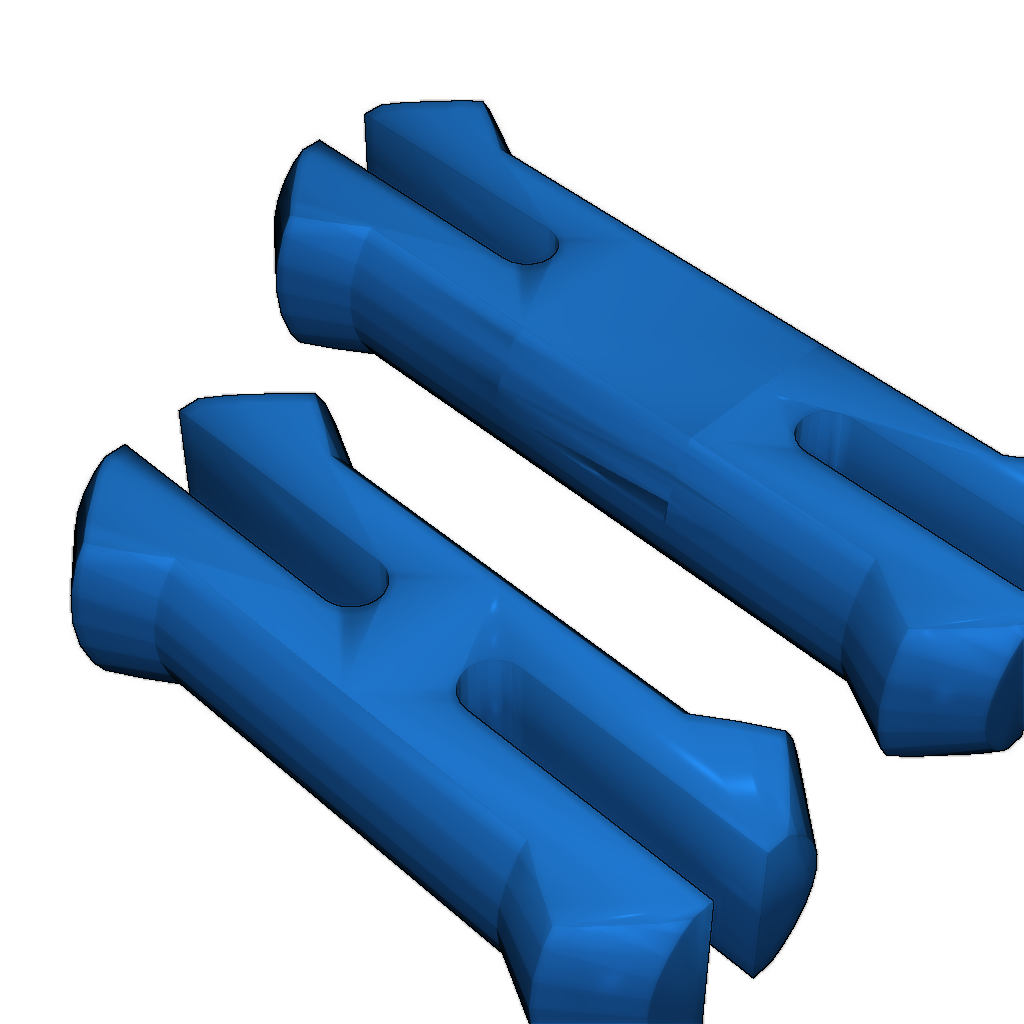

- Используйте множитель, чтобы напечатать четыре пары штифтов одновременно.

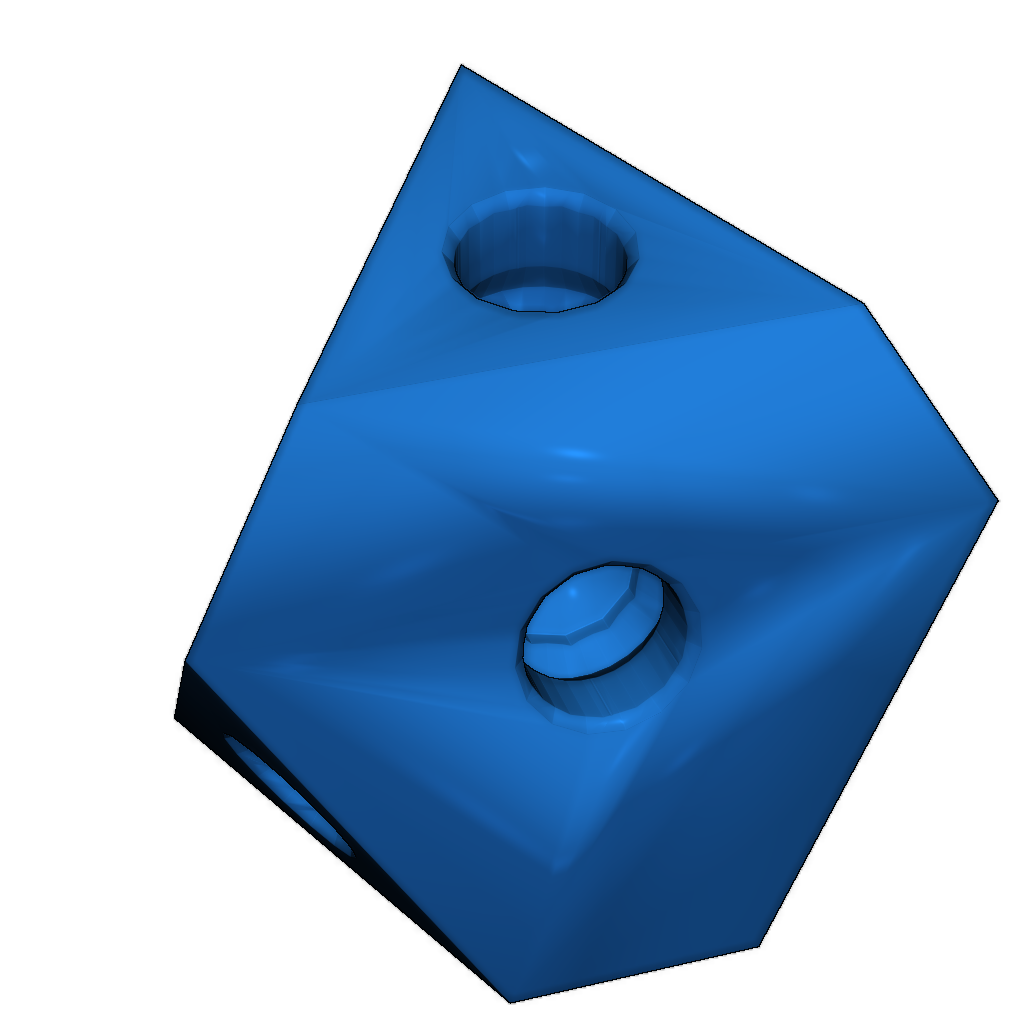

- Вставьте короткие штифты в отверстия на малых гранях центрального блока; длинные штифты - в больших гранях.

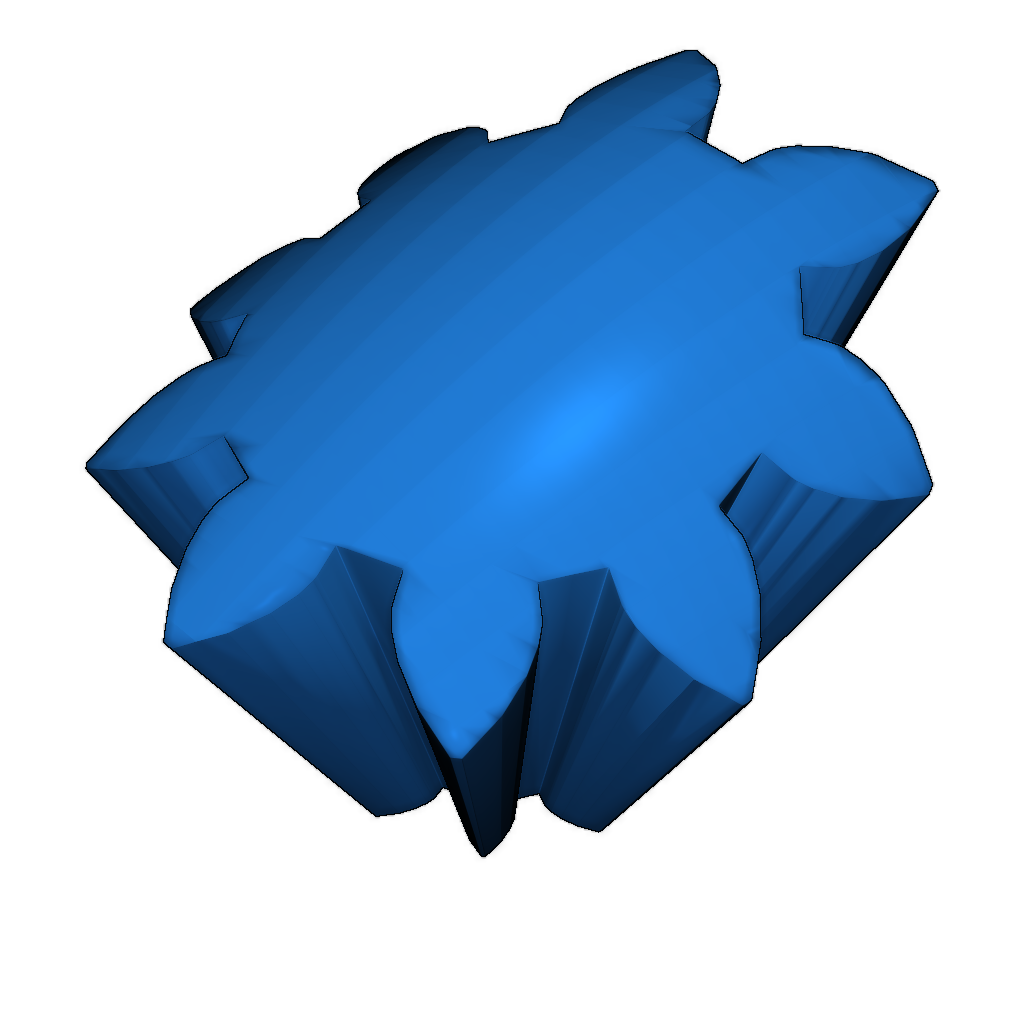

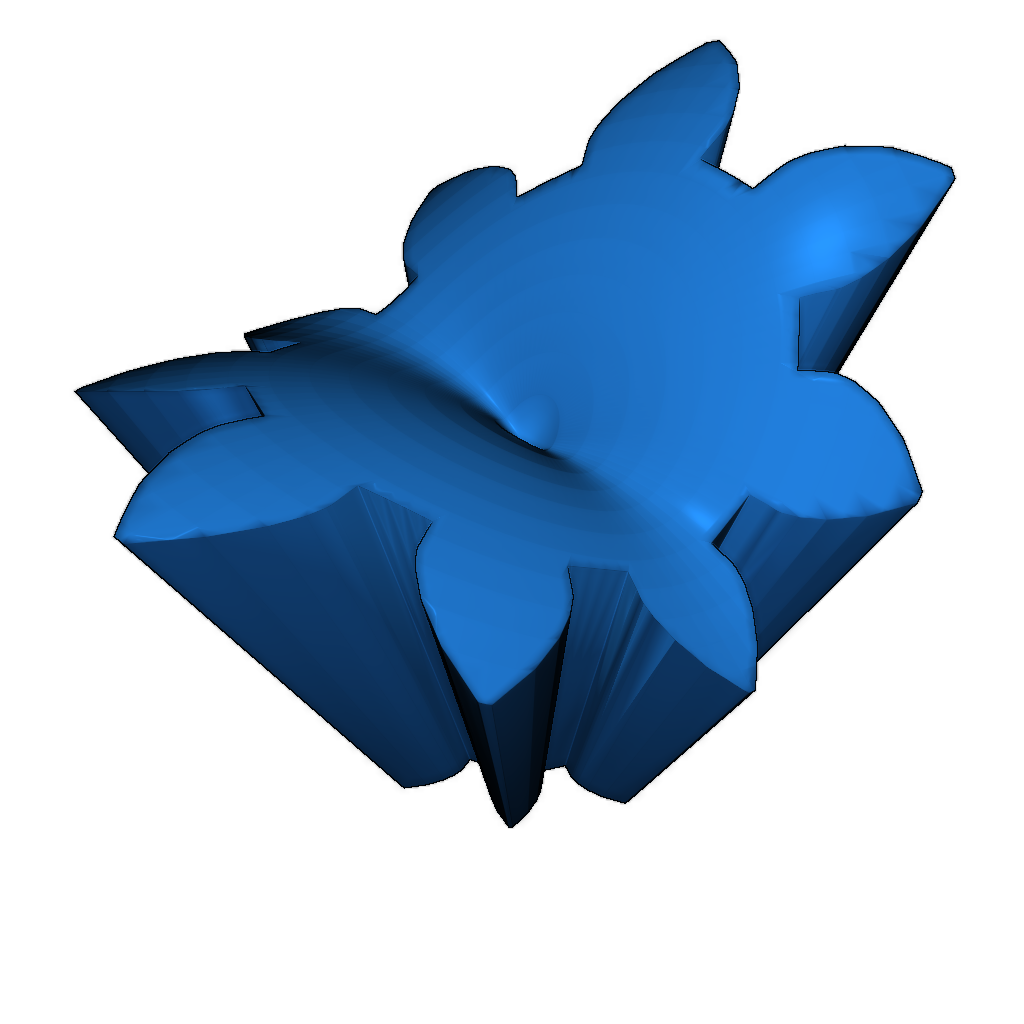

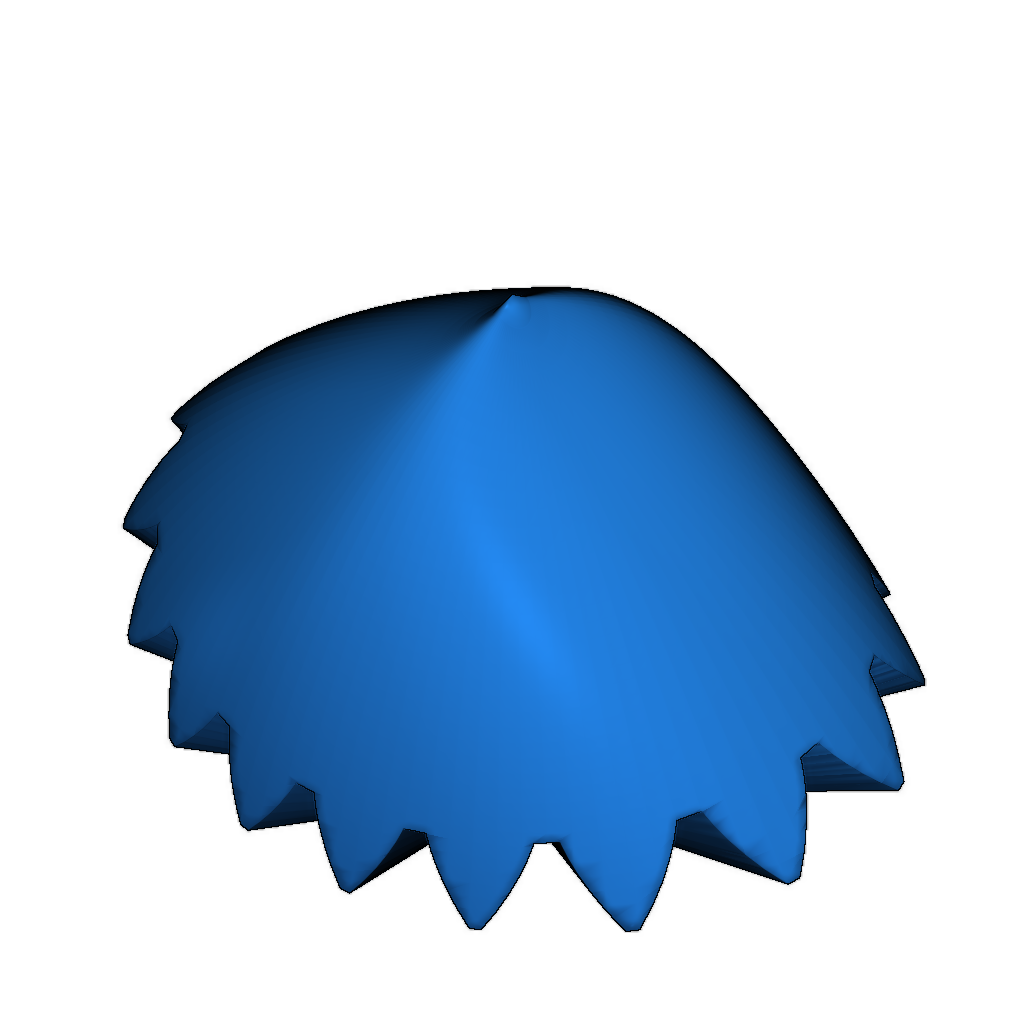

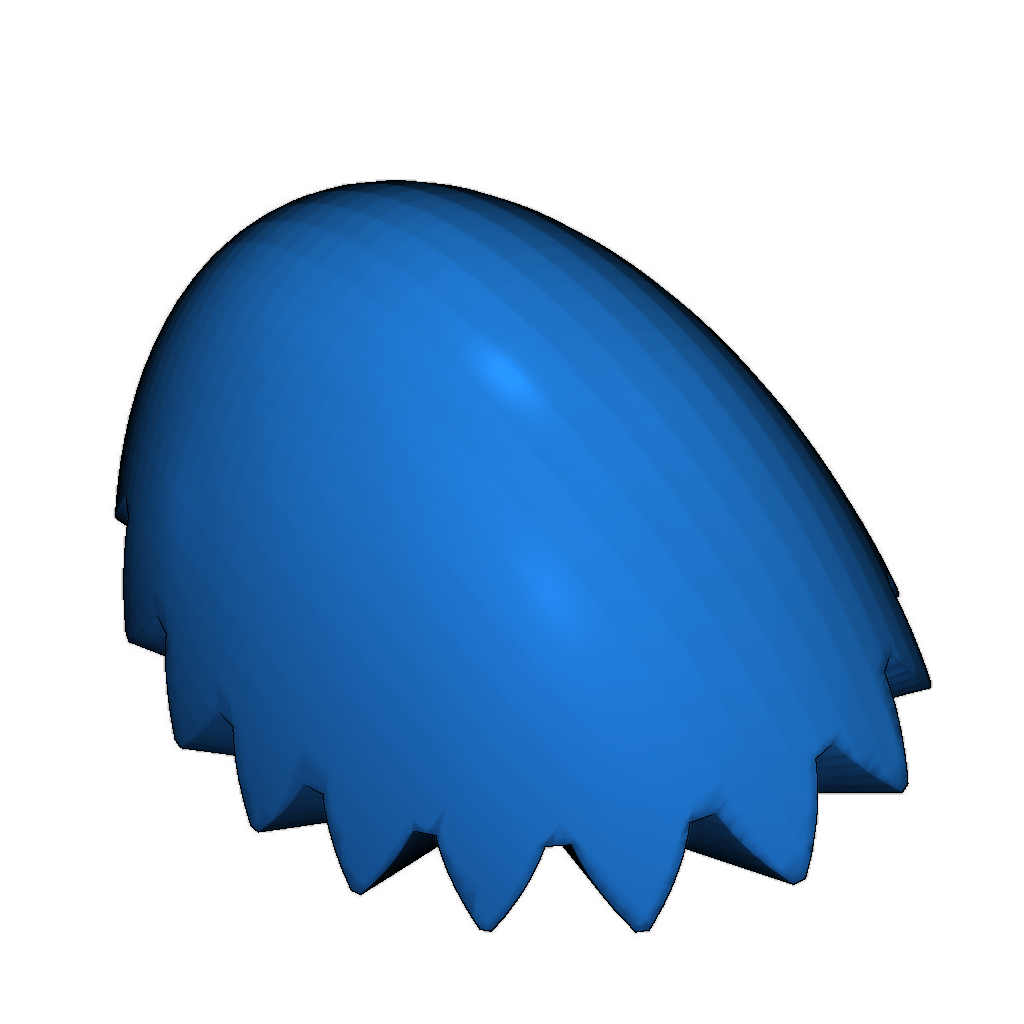

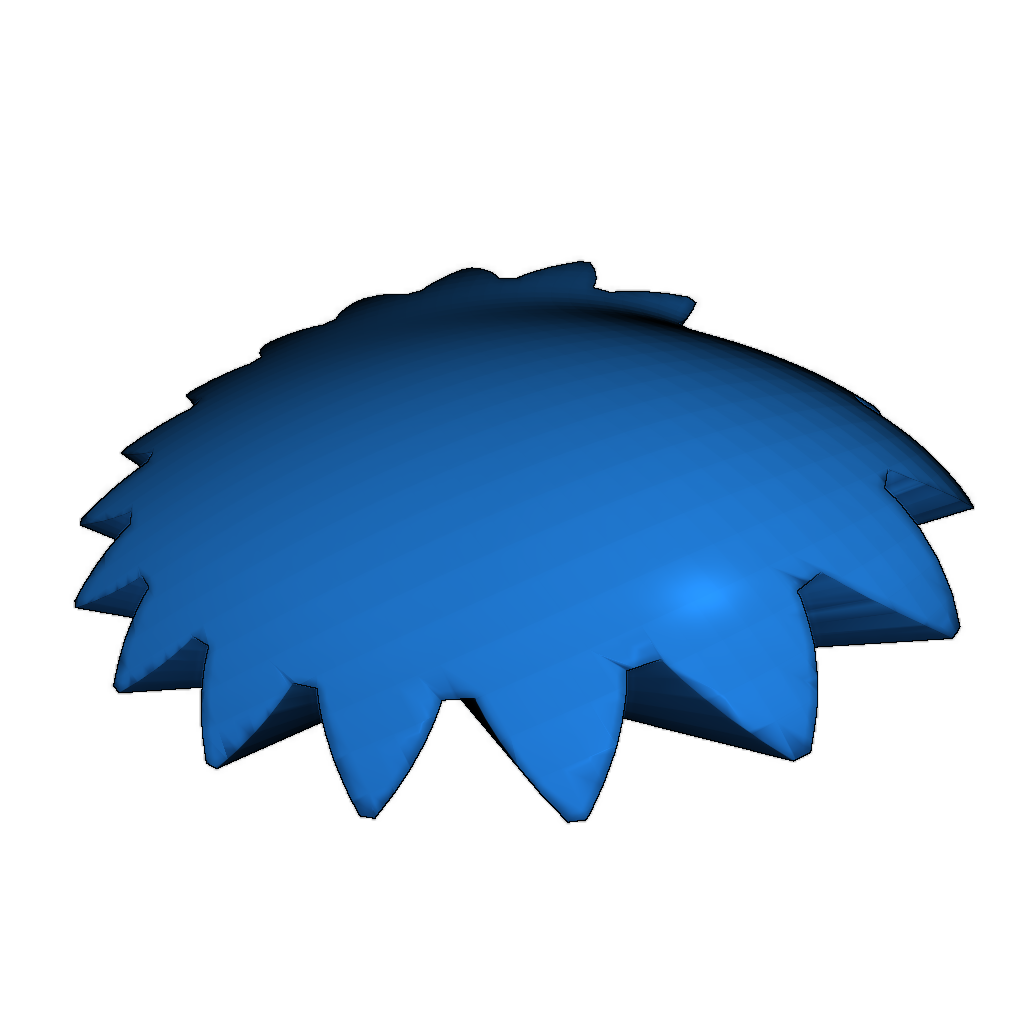

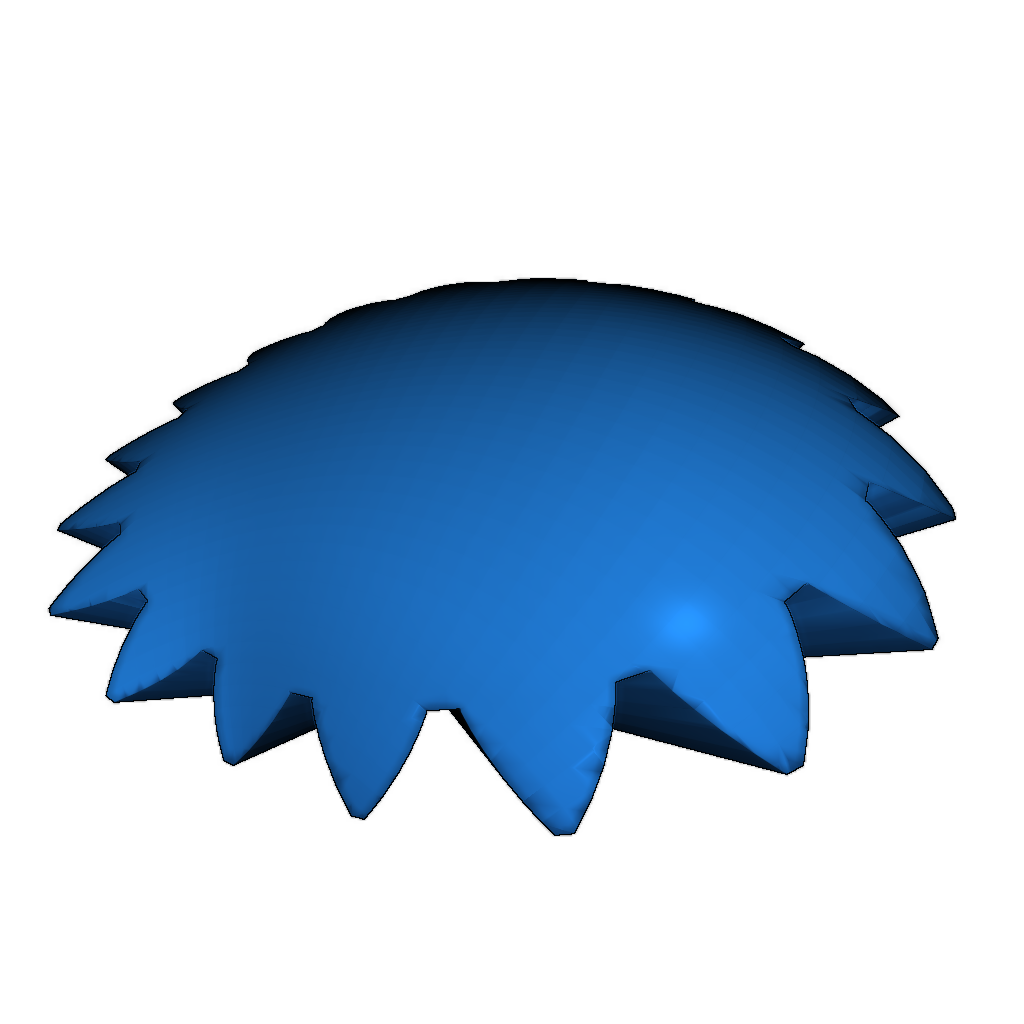

- Надевайте каждую шестеренку на соответствующий штифт, начиная с верхней для удобства выравнивания.
Если шестеренка выходит слишком тугой или слишком свободной, просто создайте новые штифты, изменив параметры в scad файле или растянув существующий файл штифта по требуемым осям.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
heartgear1357.stl Тип: .stl | Размер: 2.24 MBСкачать
-
heartgear2.stl Тип: .stl | Размер: 1.09 MBСкачать
-
heartgear4.stl Тип: .stl | Размер: 1.10 MBСкачать
-
heartgear6.stl Тип: .stl | Размер: 1.11 MBСкачать
-
heartgear8.stl Тип: .stl | Размер: 2.24 MBСкачать
-
heartpins.stl Тип: .stl | Размер: 0.23 MBСкачать
-
heartgears.scad Тип: .scad | Размер: 0.01 MBСкачать
-
heartcenter.stl Тип: .stl | Размер: 0.96 MBСкачать
-
heartgear1.stl Тип: .stl | Размер: 0.82 MBСкачать
-
heartgear3.stl Тип: .stl | Размер: 0.46 MBСкачать
-
heartgear5.stl Тип: .stl | Размер: 0.48 MBСкачать
-
heartgear7.stl Тип: .stl | Размер: 0.48 MBСкачать
