Приспособление для пайки печатных плат

admin | 05.12.2025

Предыдущая модель Следующая модель

3D Предпросмотр

Загрузка 3D модели...

ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение

Галерея (13)

(0)
19 57

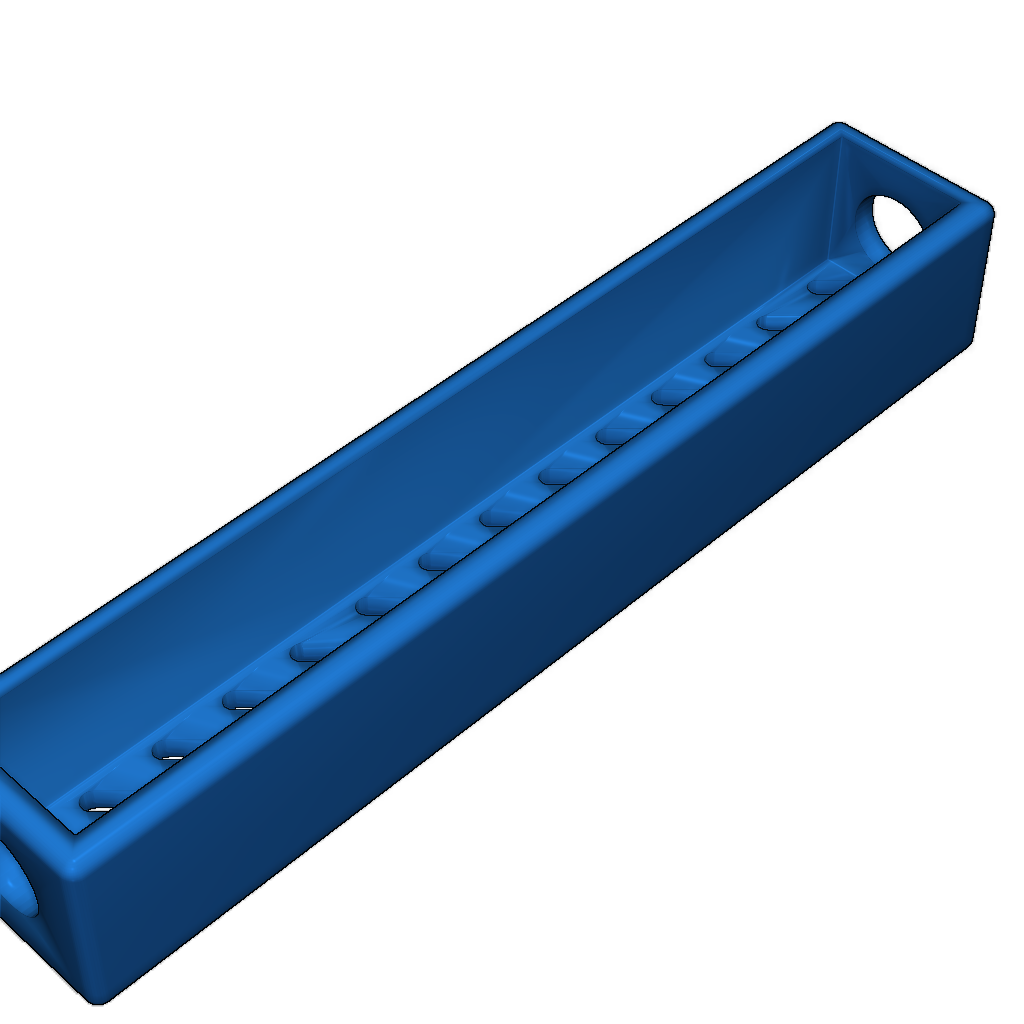

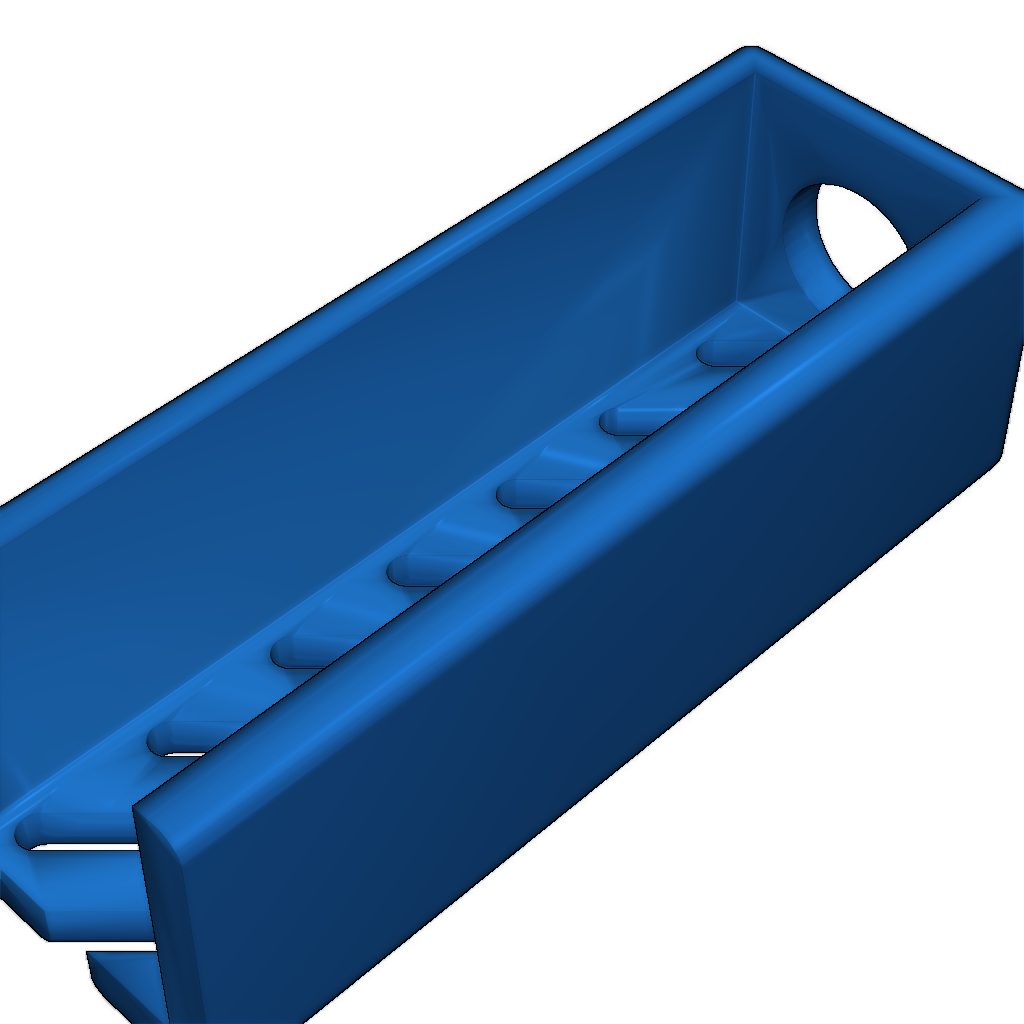

Это приспособление для надежной фиксации печатных плат (PCB) при пайке компонентов. Дизайн с шаровым соединением обеспечивает достаточную подвижность для удобного позиционирования работы.

Инструкции:

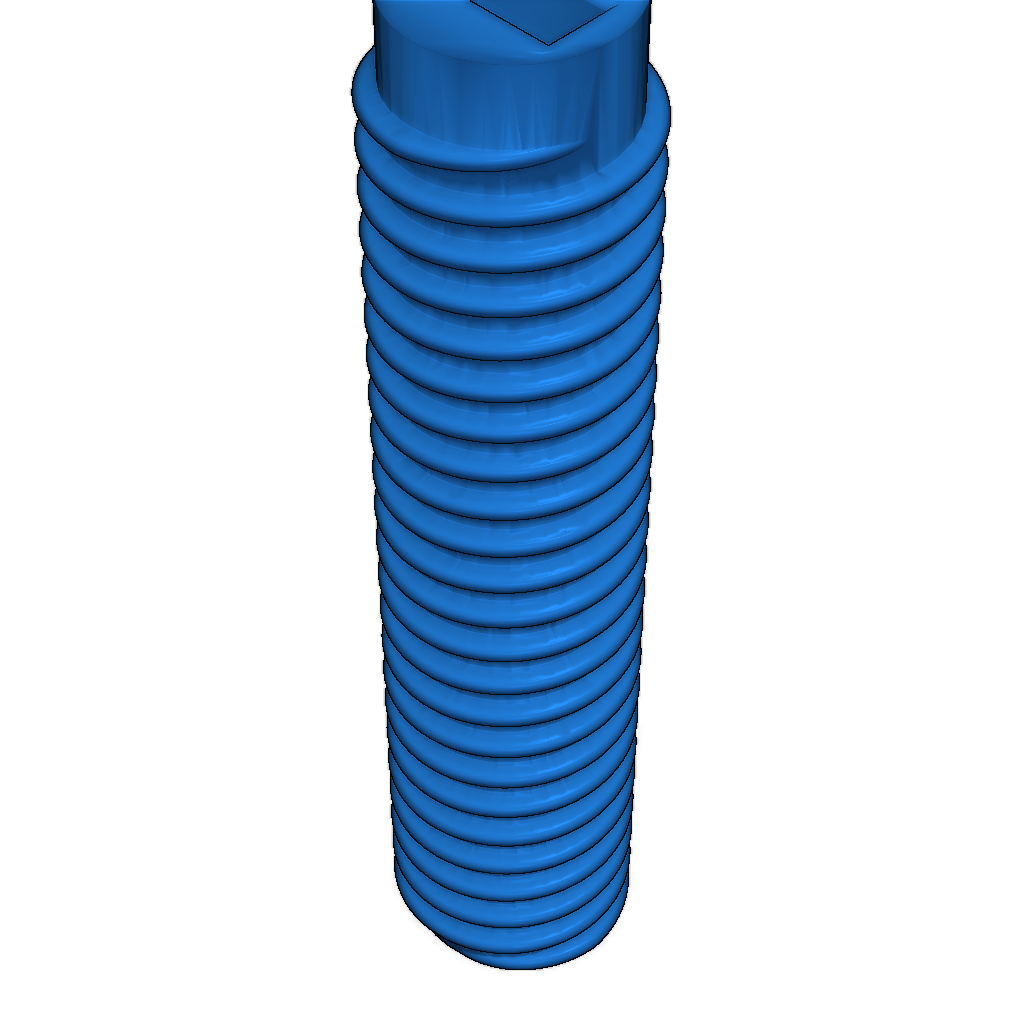

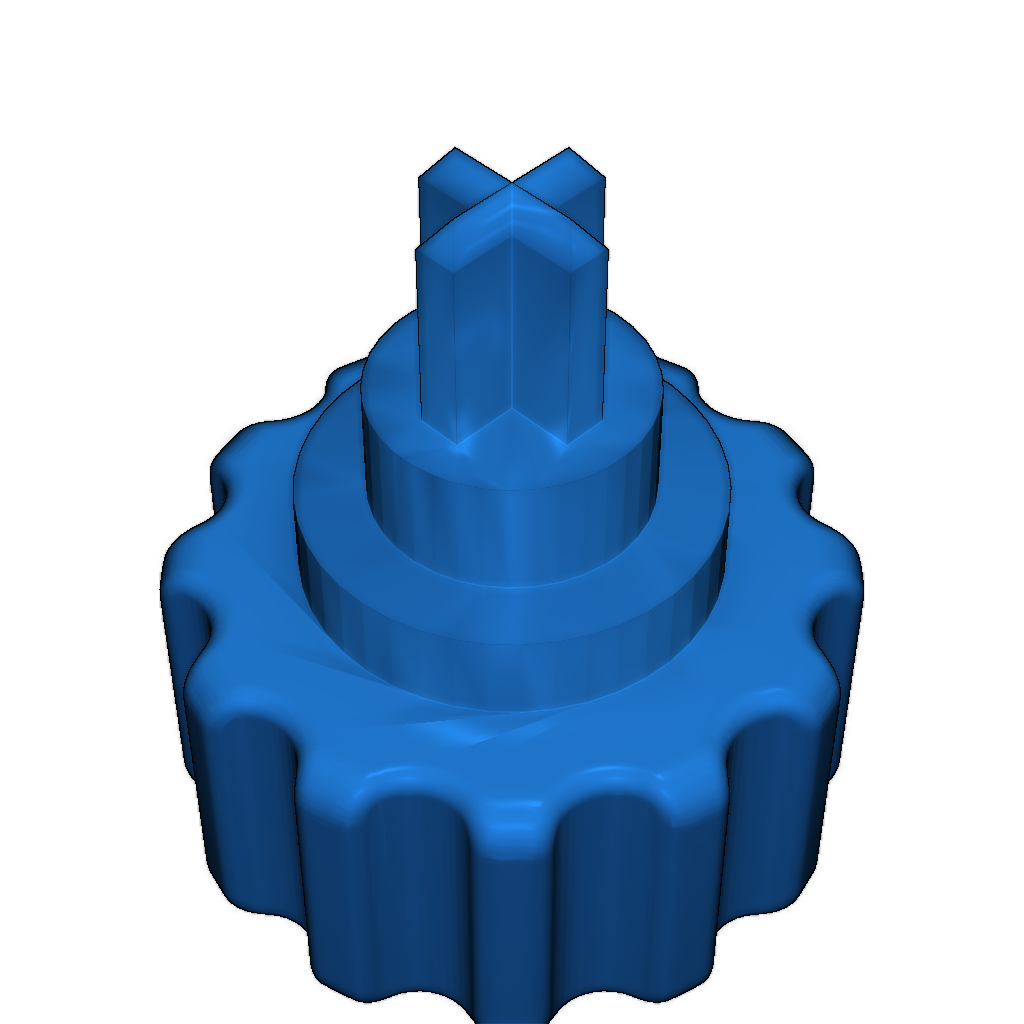

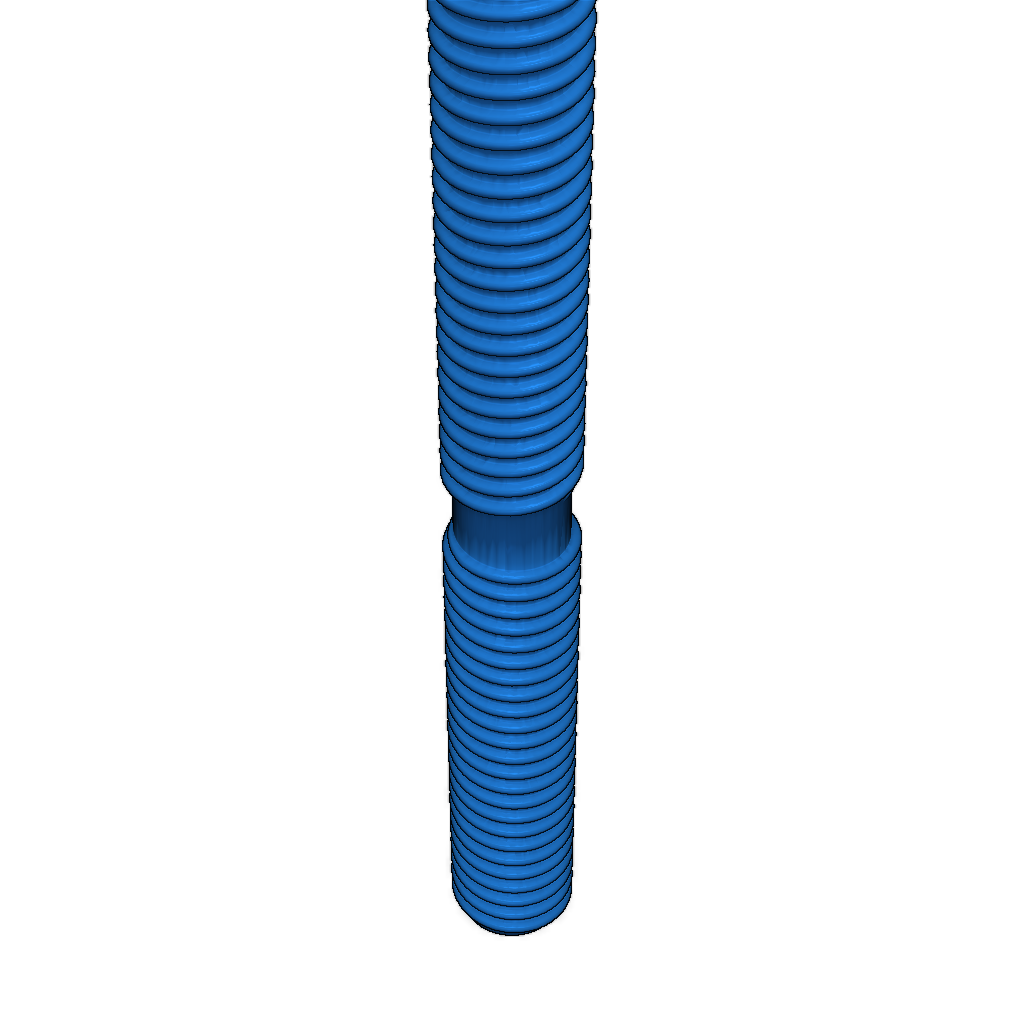

  • Основной винт имеет обратную резьбу с одной стороны для правильного зажима платы в центре приспособления.
  • Основание имеет квадратные отверстия под магниты для устойчивости на рабочем столе.
  • Максимальная ширина удерживаемой печатной платы - 10 см.
  • Файлы STL уже ориентированы для печати без поддержки или рафта для минимальной доработки.

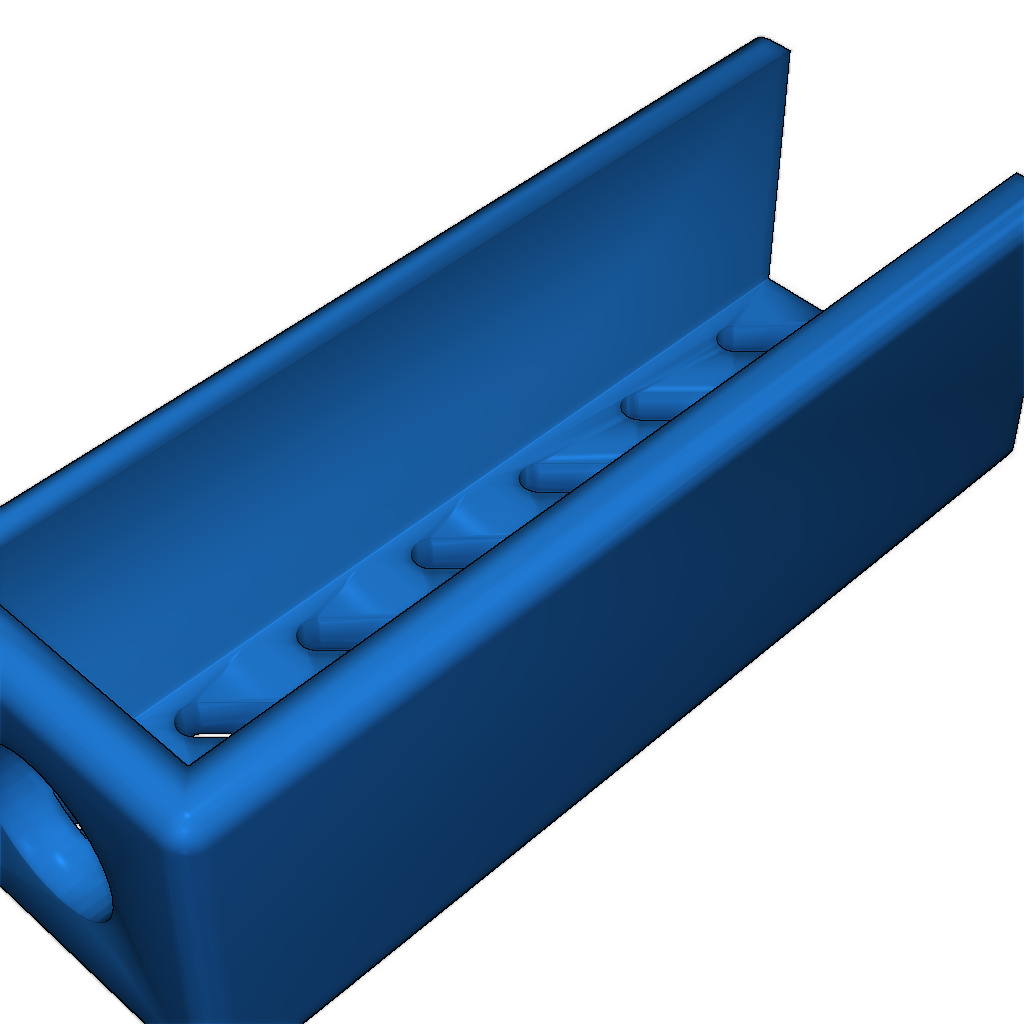

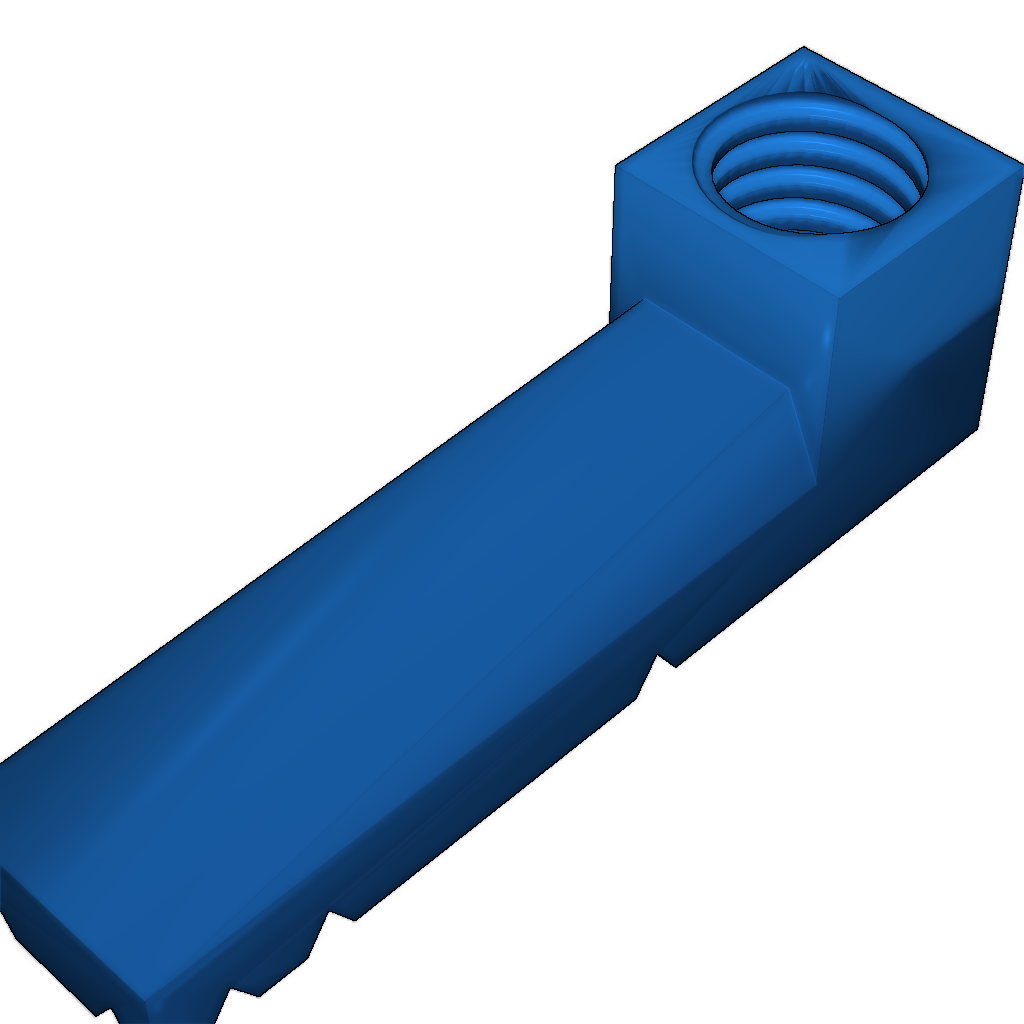

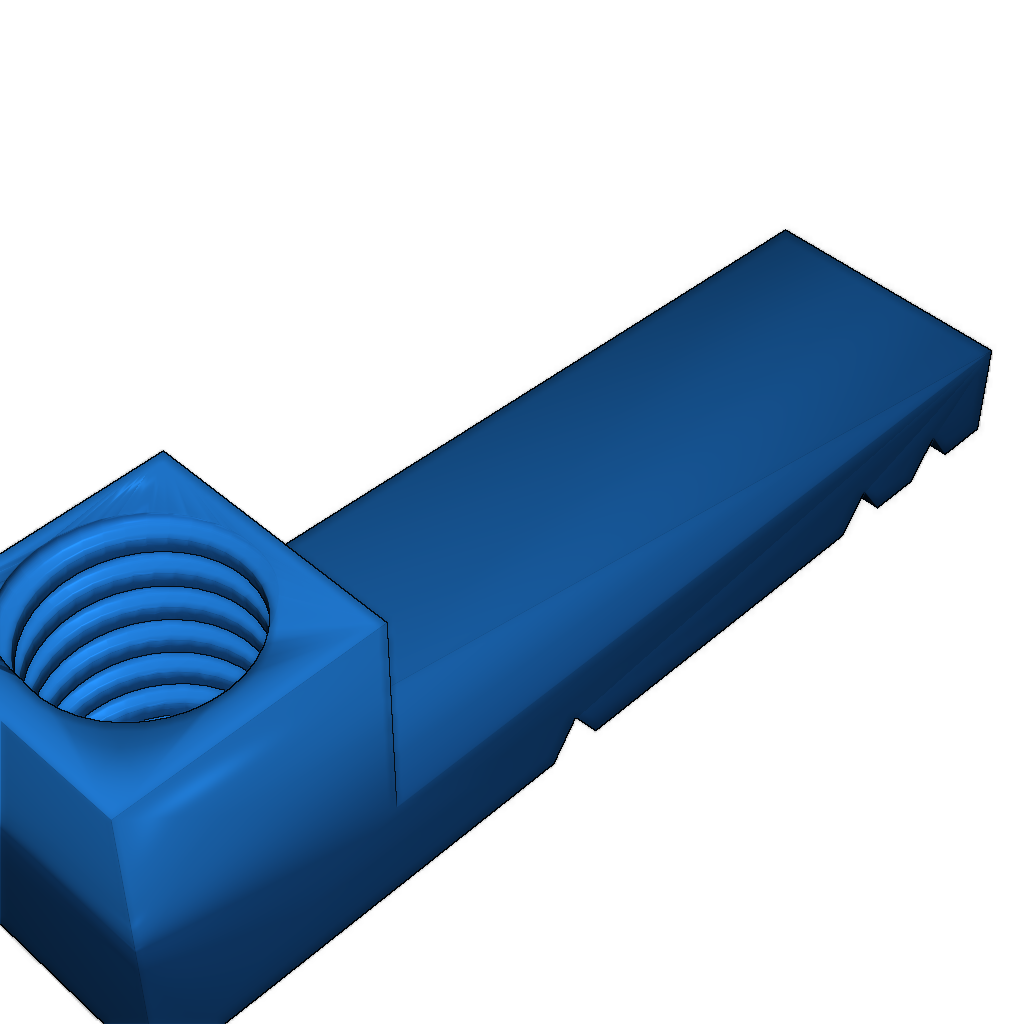

  • Для лучшего результата рекомендуется очистить канавки зажимов, особенно если не настроено отведение филамента.
  • Первый раз работы с резьбой может потребовать усилий; стоит добавить немного воды для снижения температуры и смазывающего эффекта.

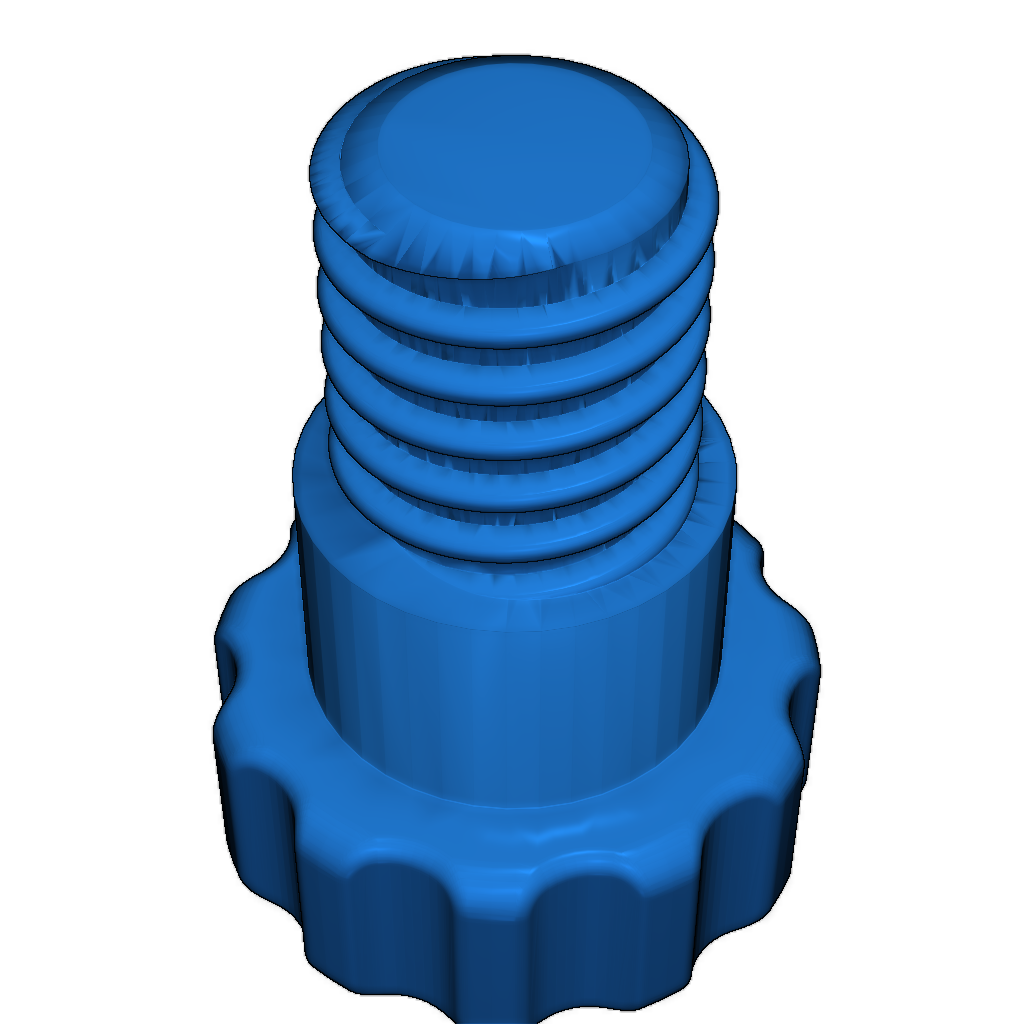

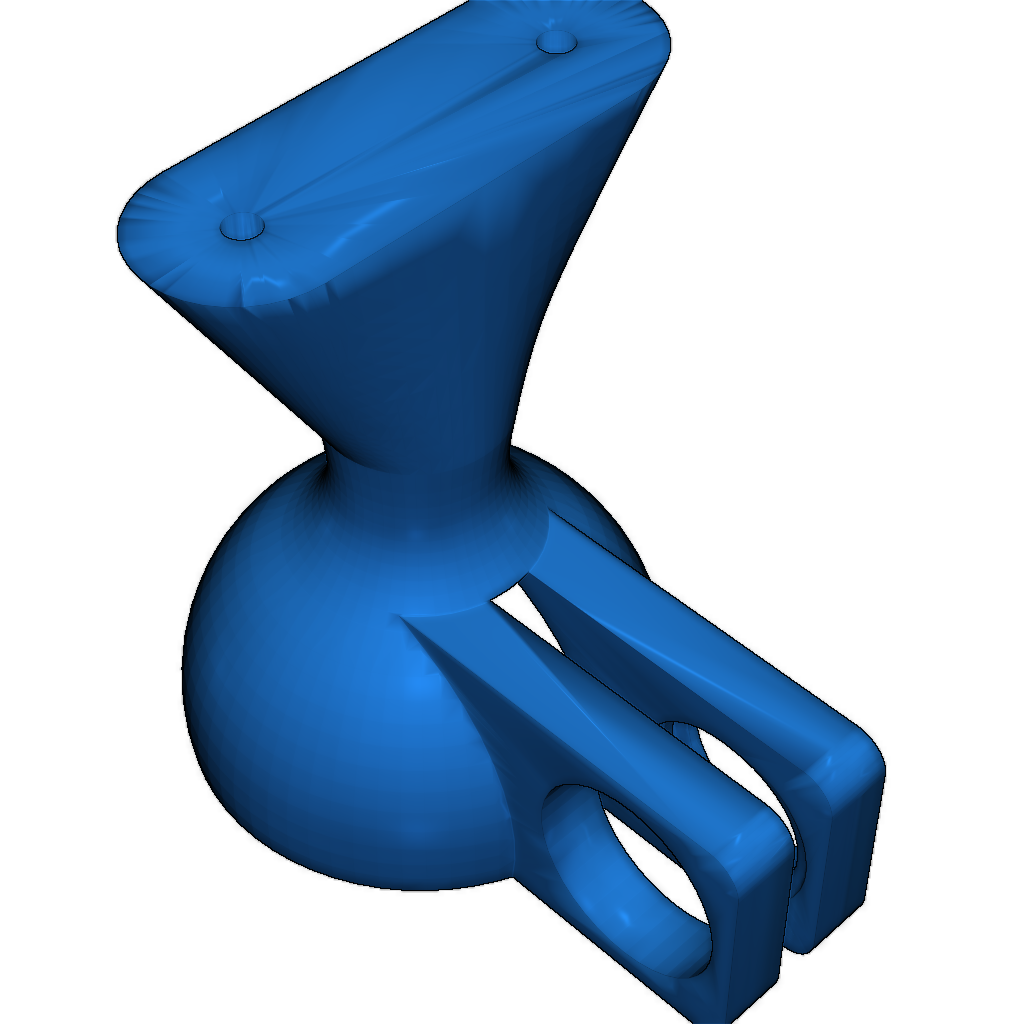

  • Части «шаровый» и «кронштейн» имеют направляющие отверстия для 3 мм филамента для улучшения совмещения.
  • Отверстия немного уменьшены, поэтому их потребуется рассверлить при необходимости использования направляющих.

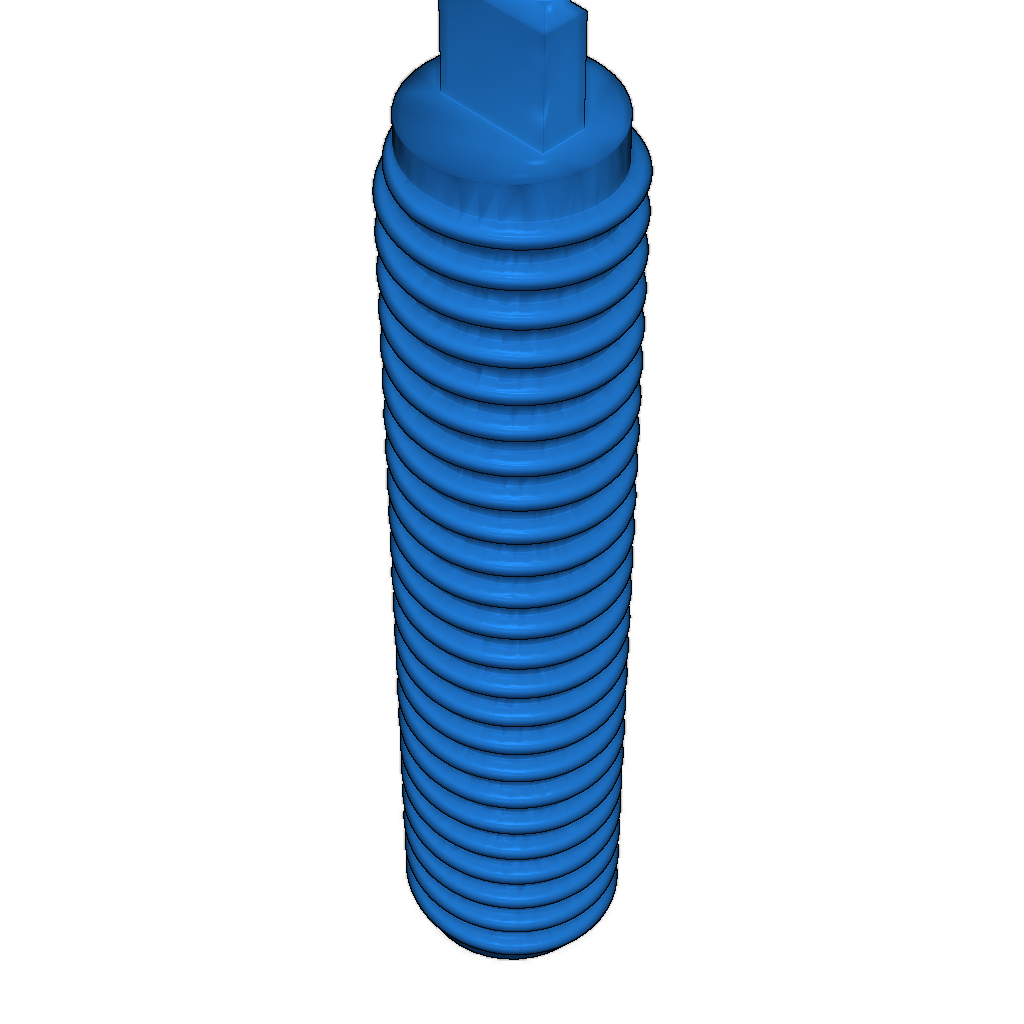

  • Основной винт должен быть достаточно прочным, чтобы избежать хрупкости.

Скачать все файлы в одном архиве:
