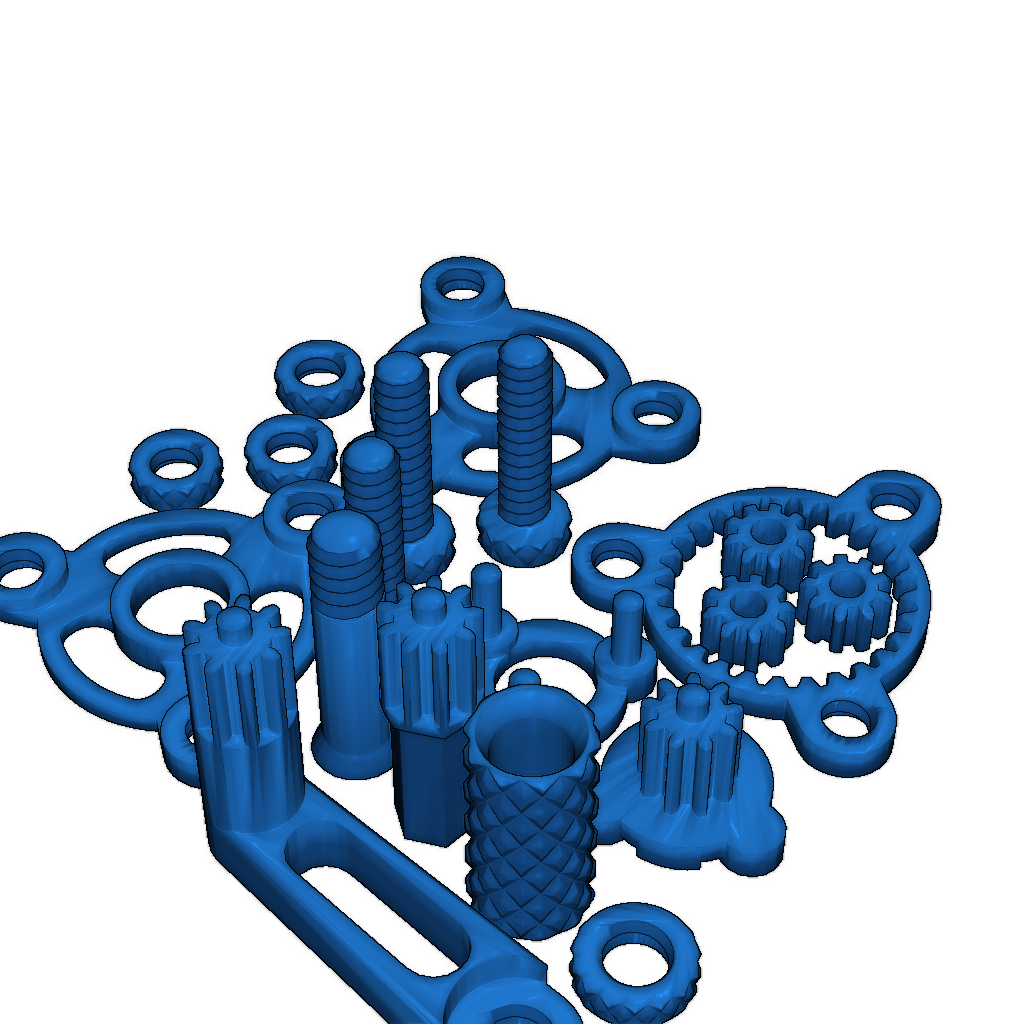

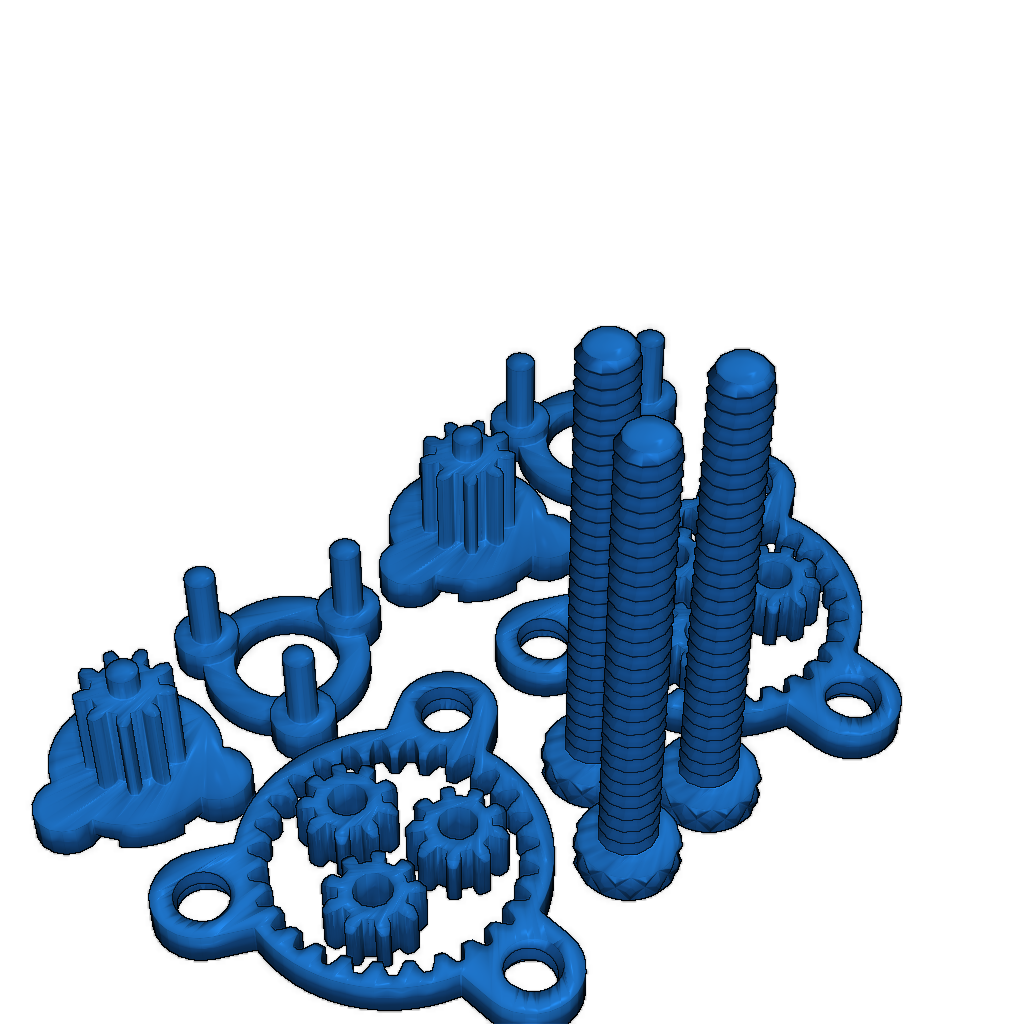

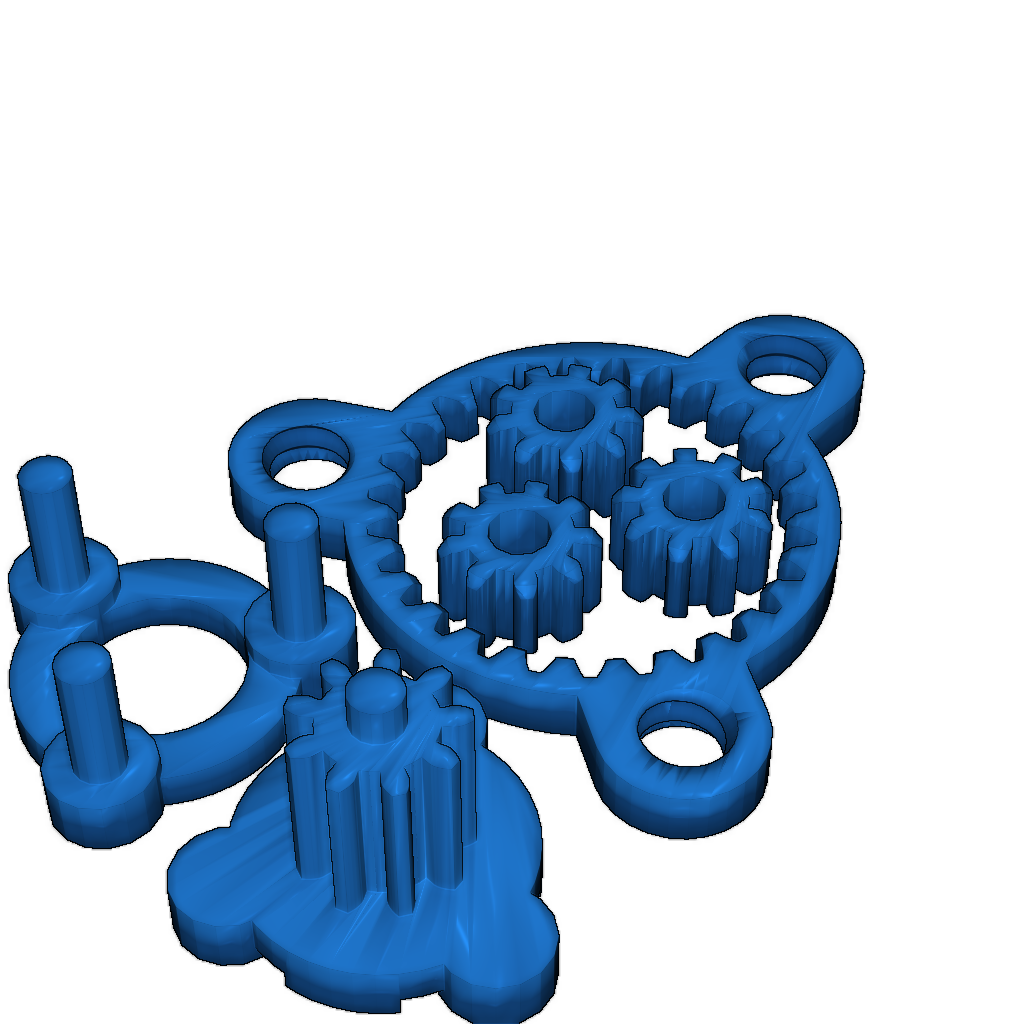

Модель представляет собой небольшую систему планетарных передач с соотношением 4:1 на этапе. Возможное количество этапов — любое. Корпус открыт, что дает возможность видеть шестерни, и он не требует крепежа.

Шестерни имеют круговой шаг 2.5 мм и слегка скошенные концы зубьев, что позволяет избежать необходимости очистки избыточного материала с первых слоев. Модель в OpenSCAD не параметрическая; есть только параметры для:

  • зазор (установлен на 0.2)
  • зазор при вращении (установлен на 0.1)
  • аверсный угол (установлен на 22.5)
  • допуски между гайками и болтами (установлены на 0.4)

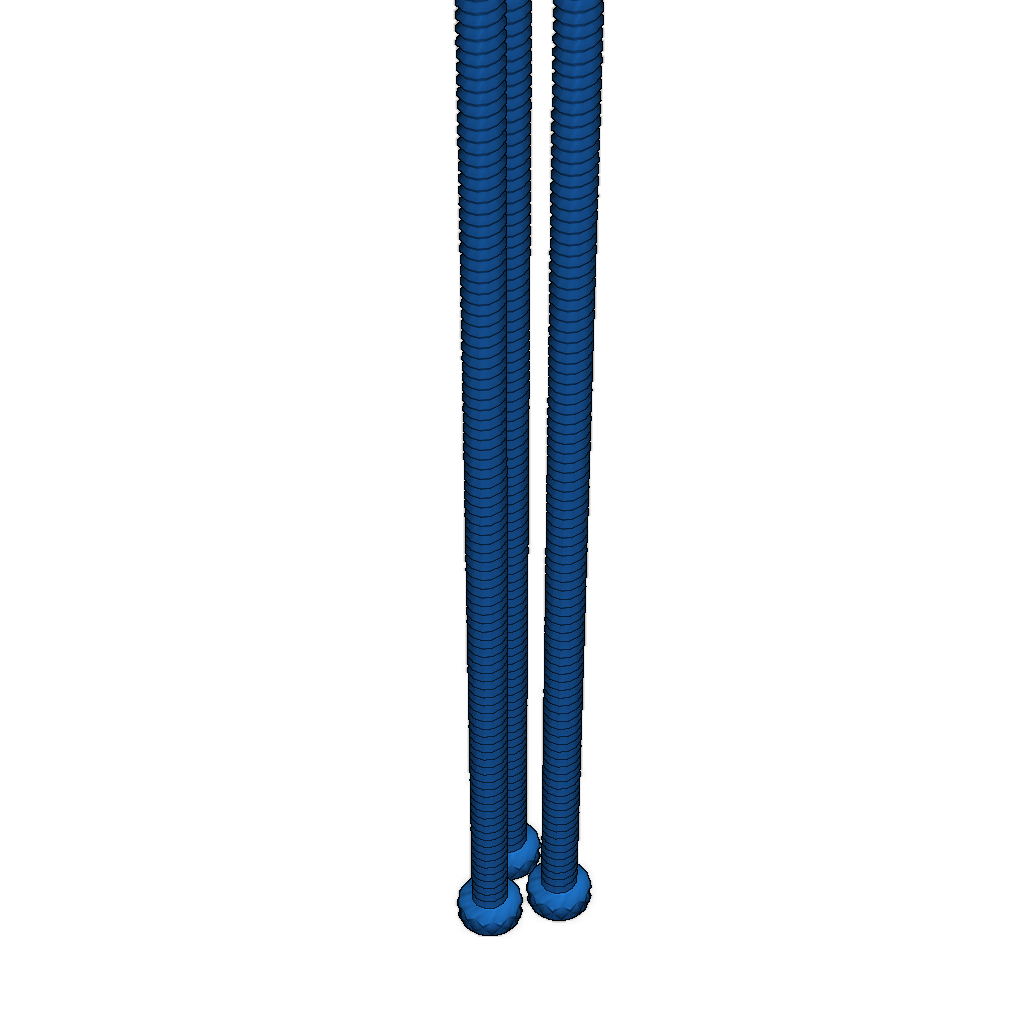

  • длина болтов

Любые другие изменения не будут работать. Для работы с OpenSCAD вам потребуются следующие библиотеки:

  • Параметризованные шестерни (LeemonBaird) - ссылка
  • Библиотека винтов для OpenSCAD - ссылка
  • Библиотека шероховатой поверхности - ссылка

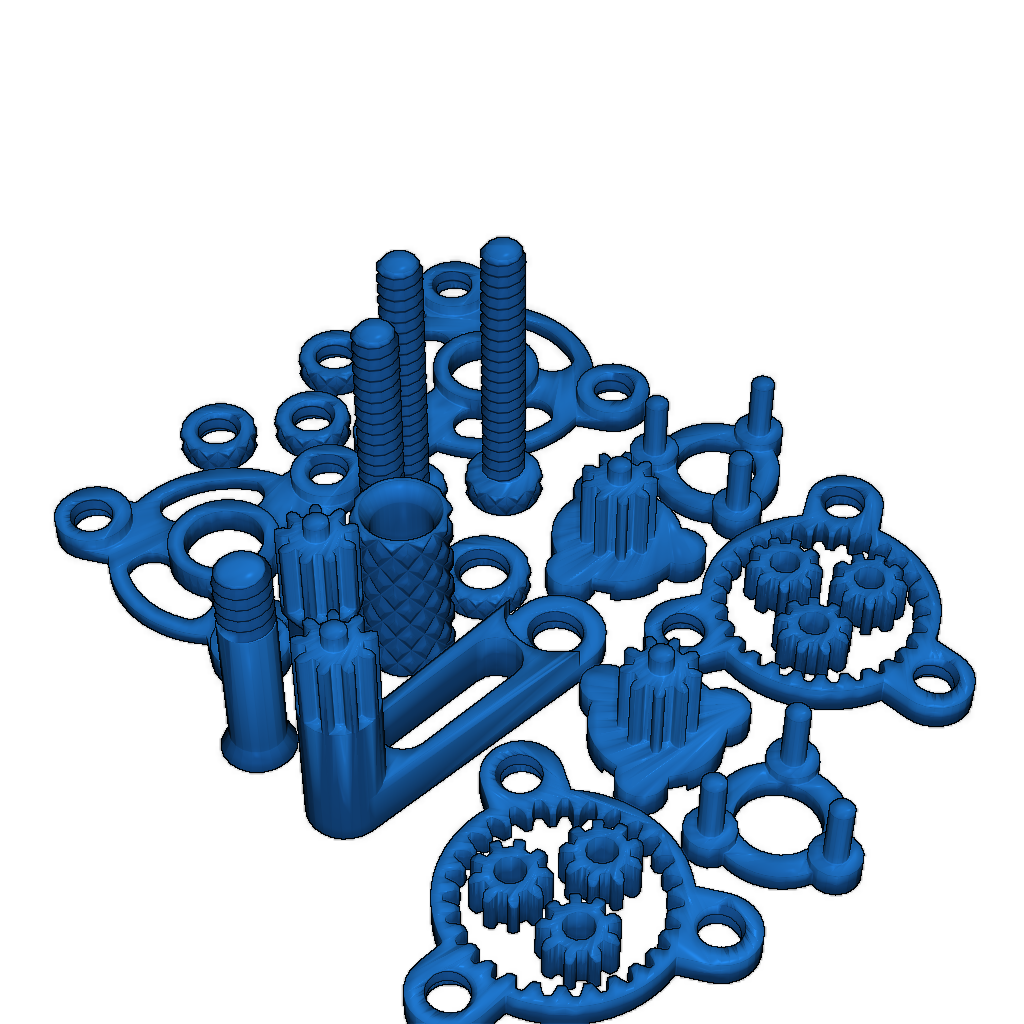

Библиотеки включены в ZIP-архив вместе с STL-файлами для каждой части, строительными пластинами для комплектов от 1 до 4 этапов, а также для обновлений с 1 до 2, 3 или 4 этапов.

Настройки печати: Я использовал Makerbot Replicator с соплом 0.4 мм, ReplicatorG - 0034 и Skeinforge 47. Часть шестерен печаталась плохо со стандартным профилем, особенно резьбы, они печатаются медленно и с небольшими утолщениями. Важно установить высоту слоя 0.25 мм, иначе планеты могут плохо вращаться. Заполнение не должно быть менее 60%, иначе болты легко ломаются. Если не чистить стороны зубьев, соединение будет плотным, но работоспособным. Если очистить, может быть слишком рыхло. Будьте осторожны с болтами, не затягивайте гайки слишком сильно.
