Вы когда-нибудь задумывались, как работает автоматическая трансмиссия? Эта модель имеет шесть передач вперед и одну назад. Реальные автоматические трансмиссии имеют гидравлическую или электрическую систему, которая включает различные сцепления и тормоза для переключения передач в зависимости от условий вождения. В этой модели вы контролируете упрощённые тормоза и сцепления самостоятельно.

Передачи:

  • 1-я передача: 1 : 4.29
  • 2-я передача: 1 : 2.5, 71% увеличение
  • 3-я передача: 1 : 1.67, 50% увеличение
  • 4-я передача: 1 : 1.3, 28% увеличение
  • 5-я передача: 1 : 1, 30% увеличение
  • 6-я передача: 1 : 0.8, 25% увеличение
  • Реверс: 1 : -3.93

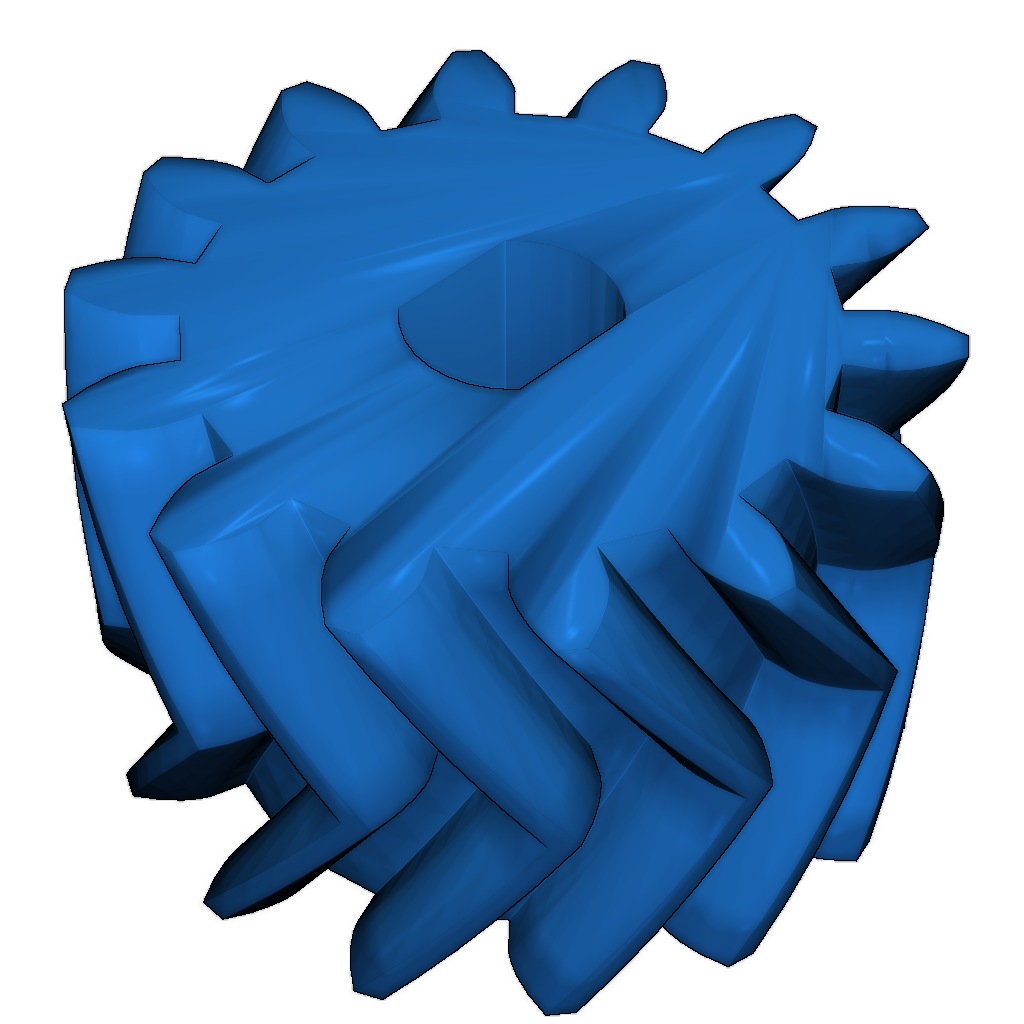

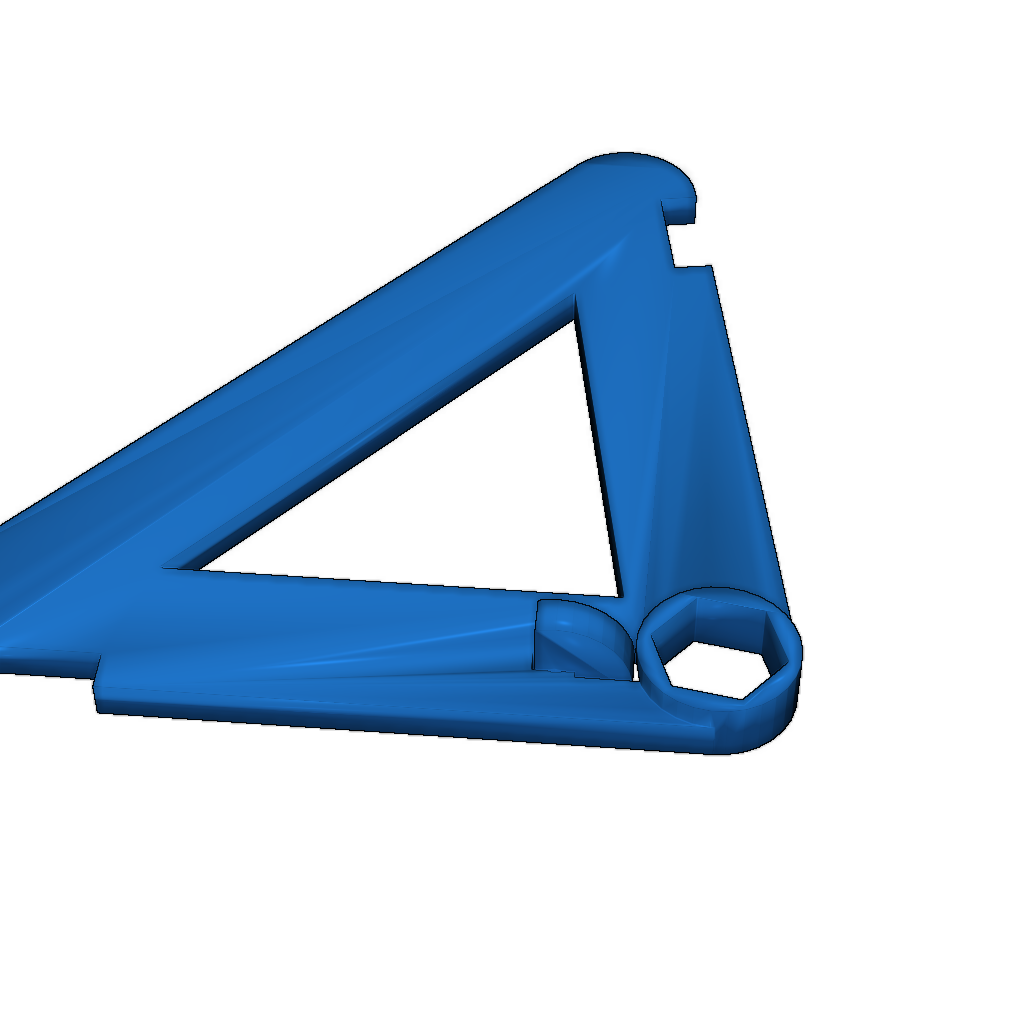

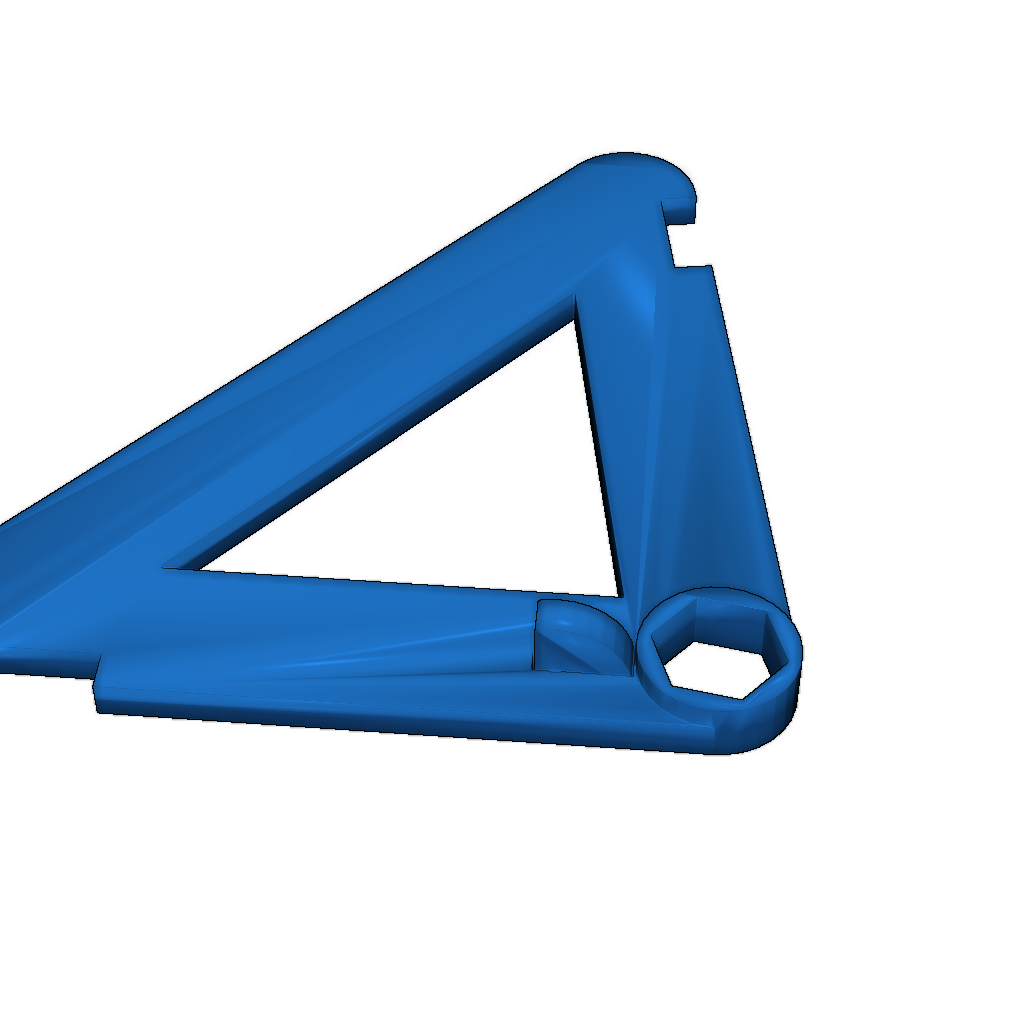

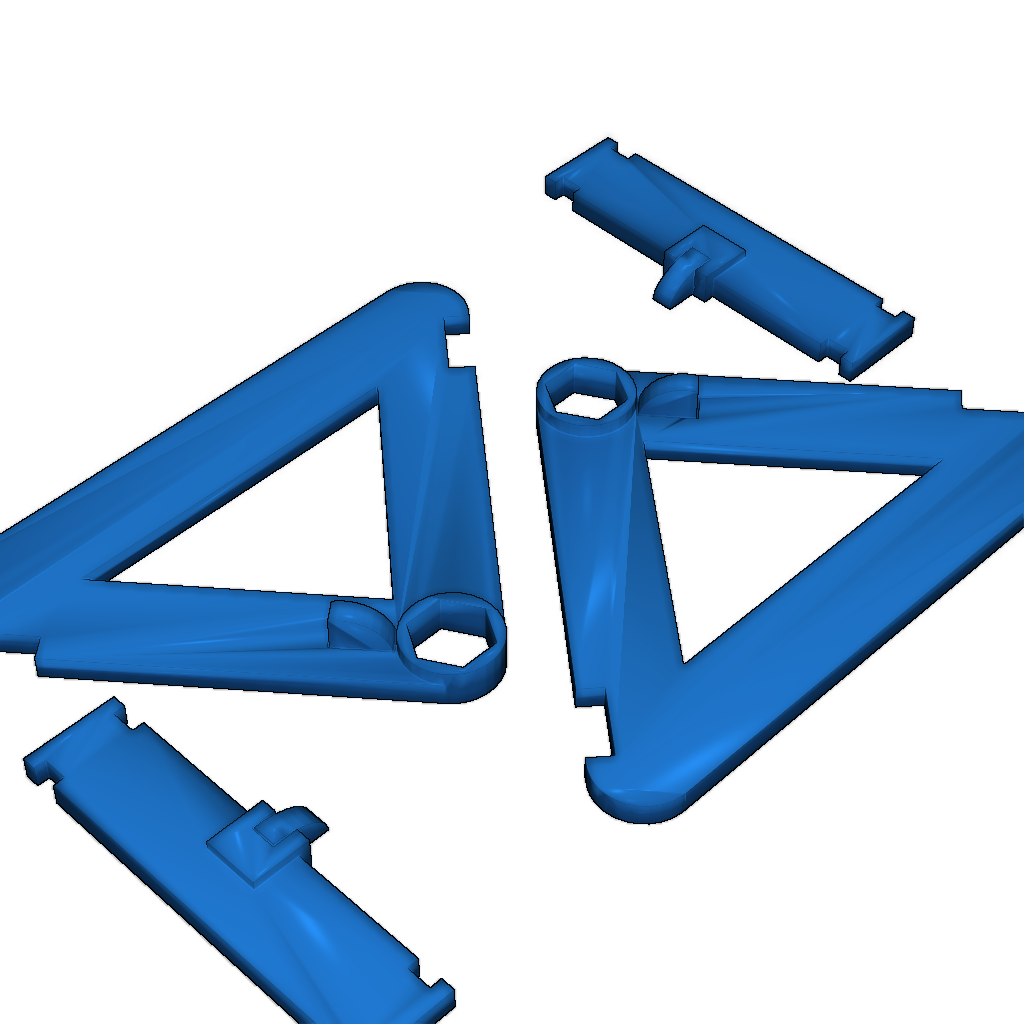

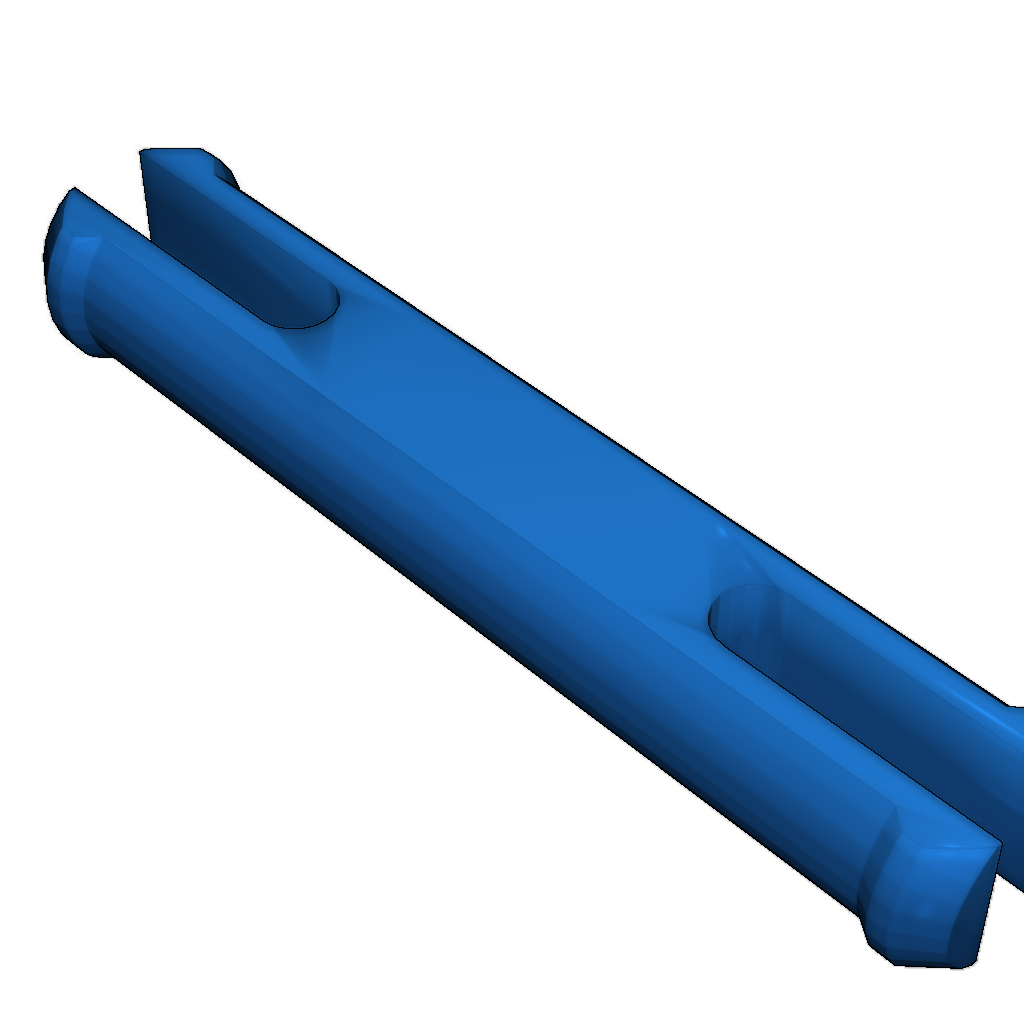

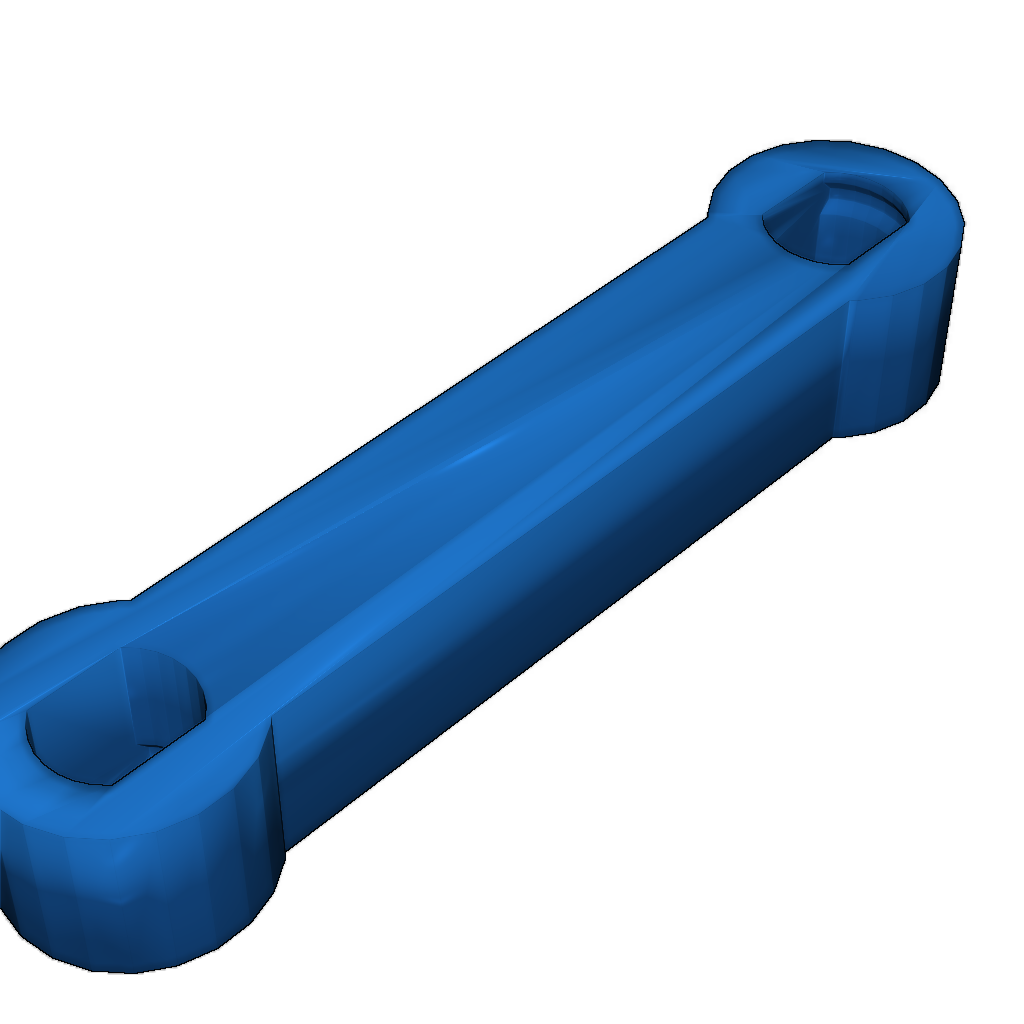

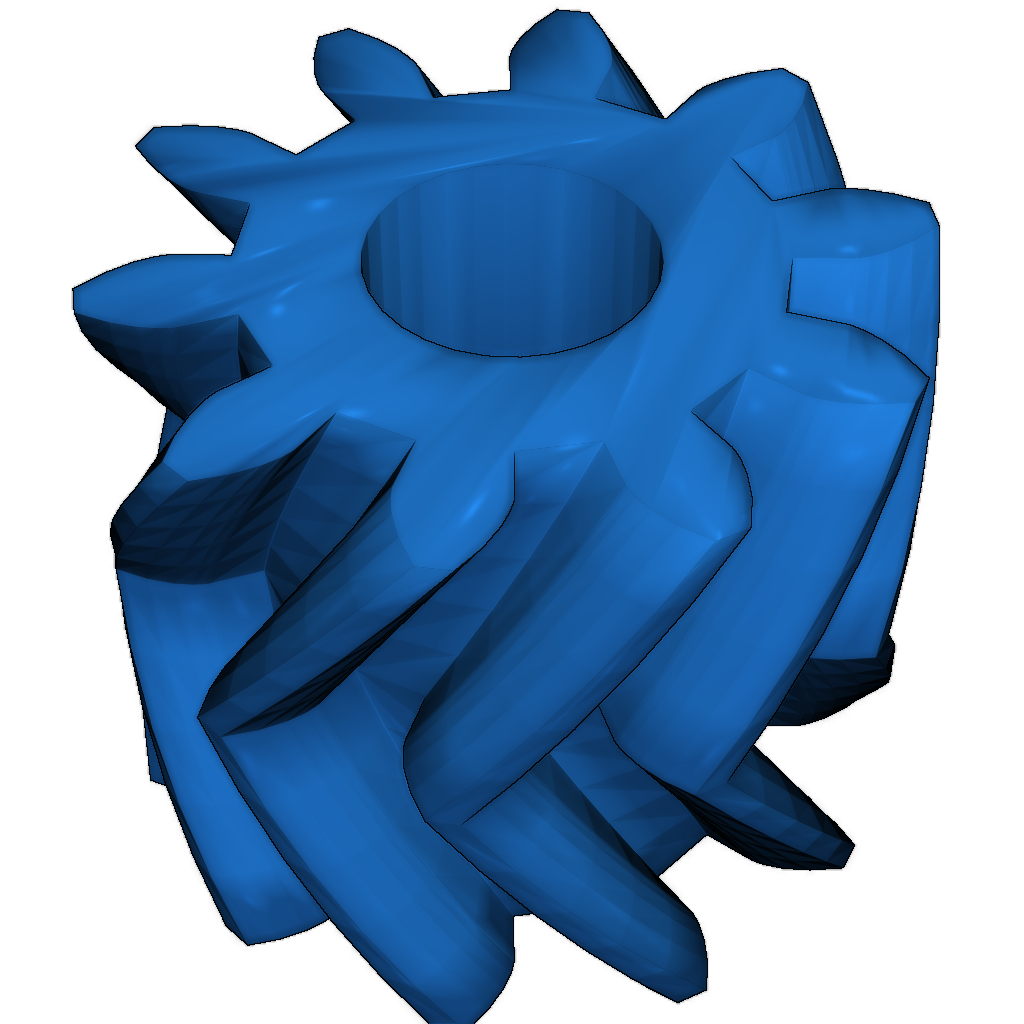

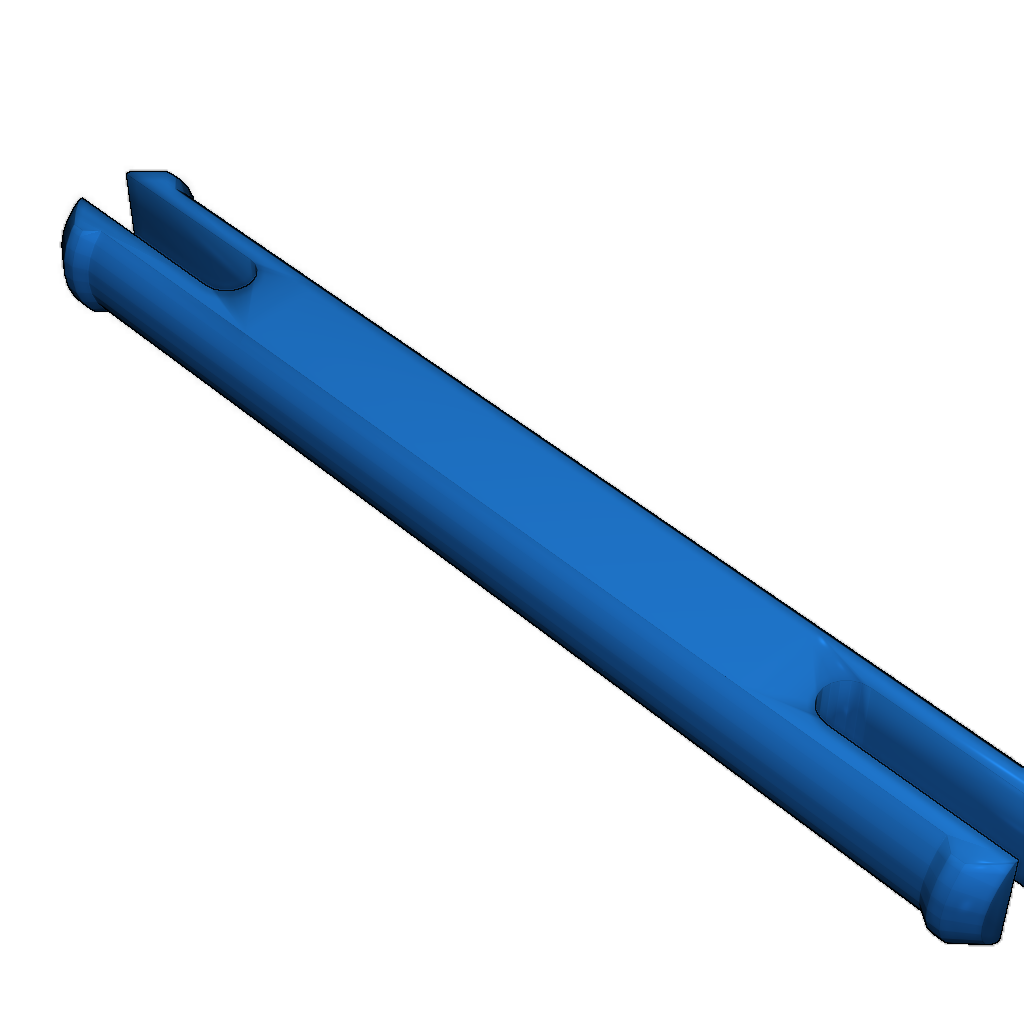

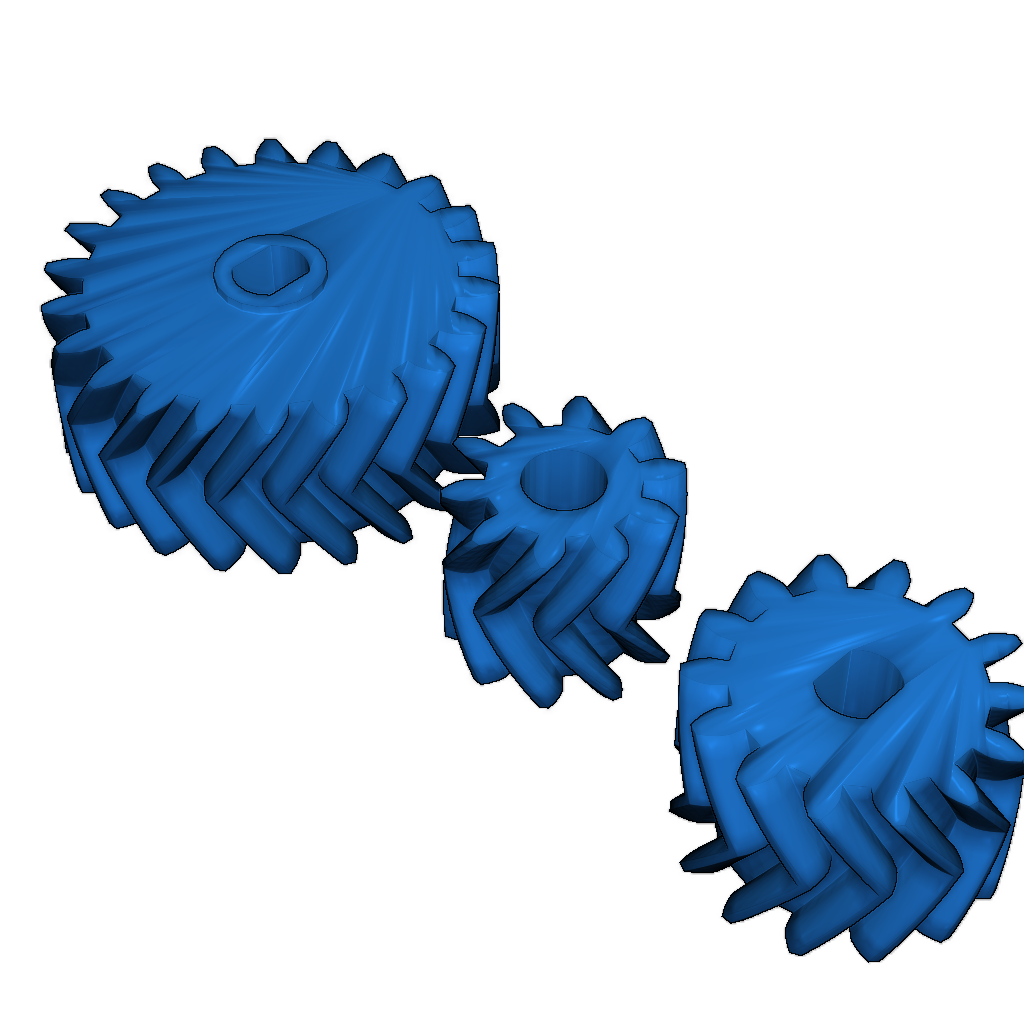

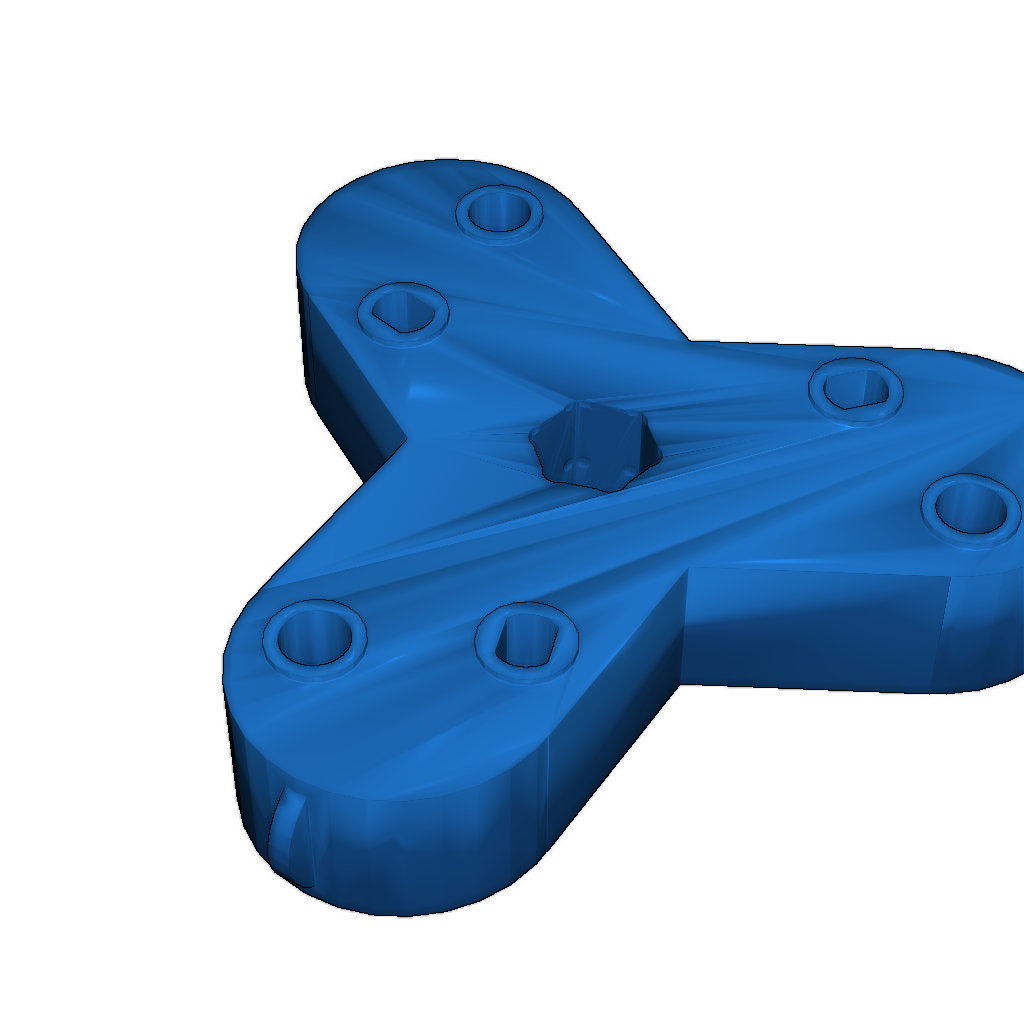

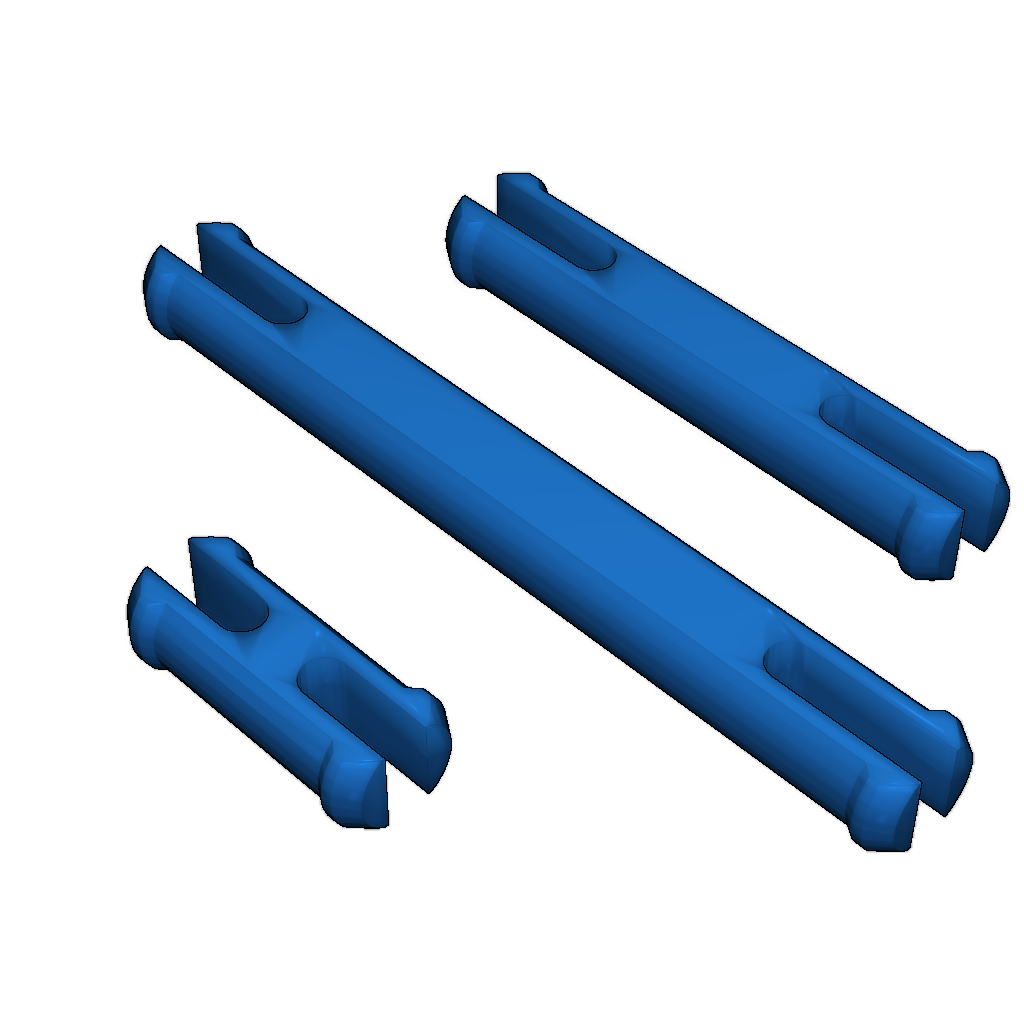

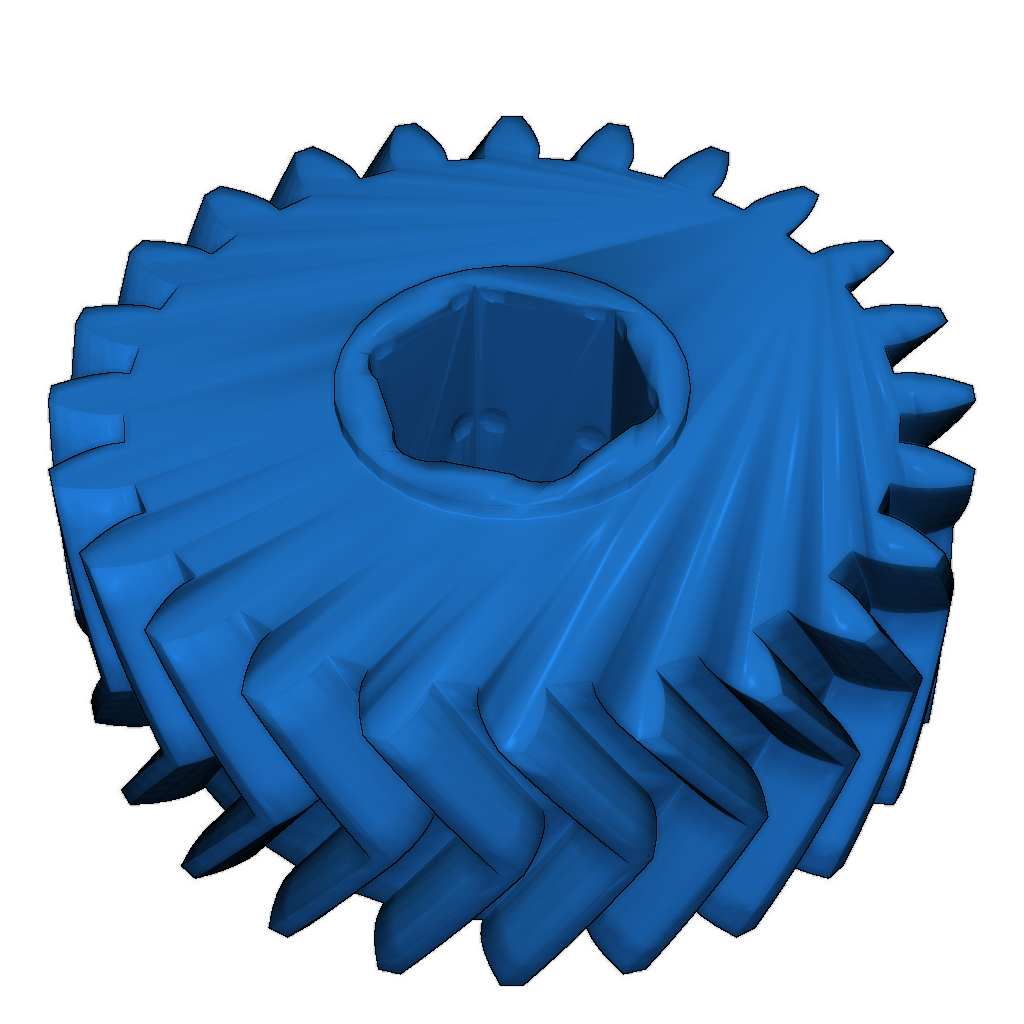

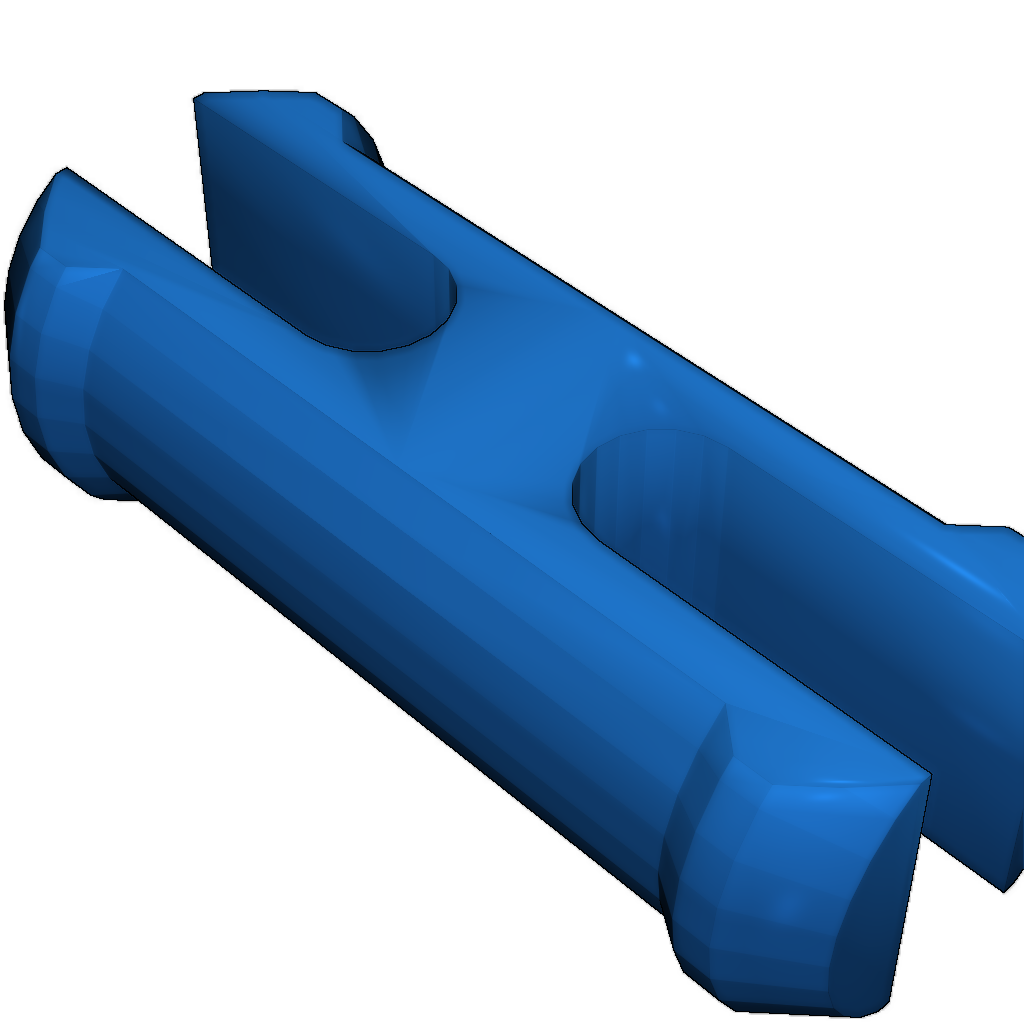

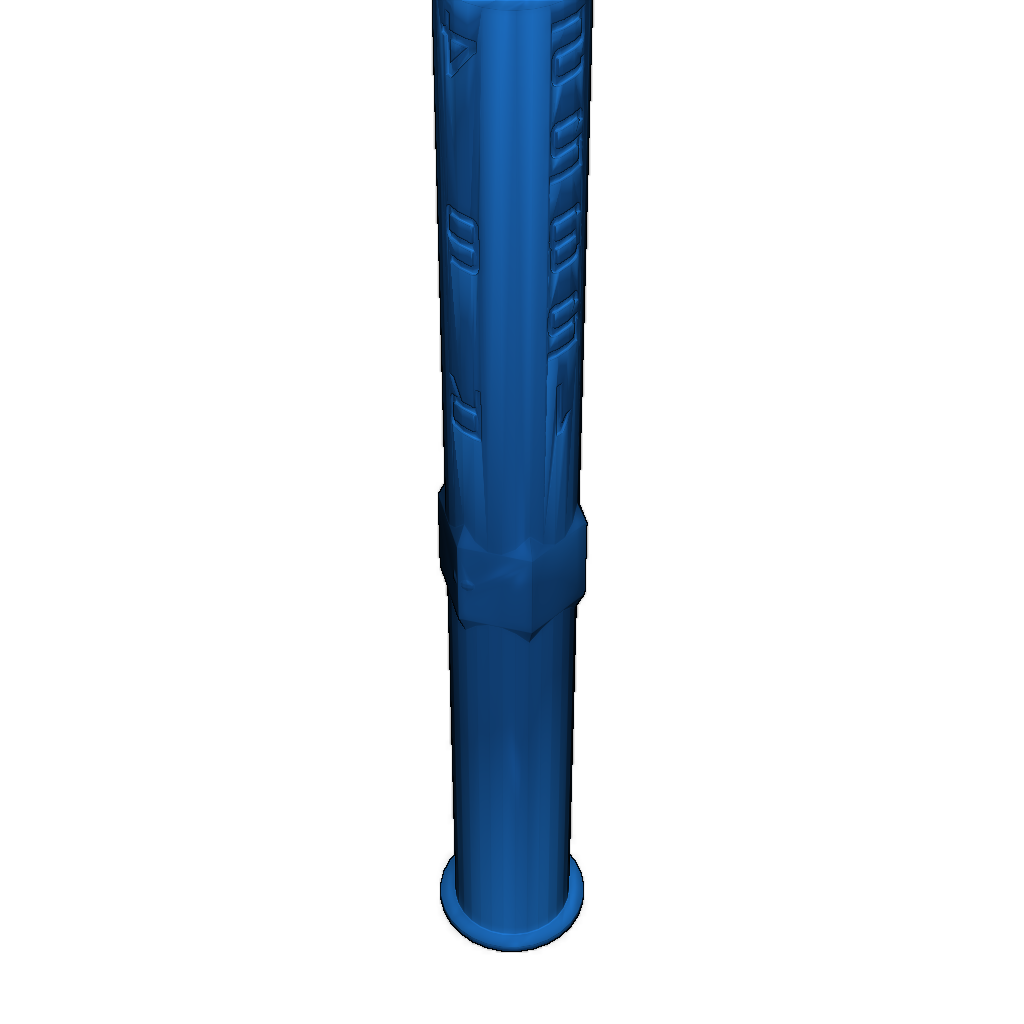

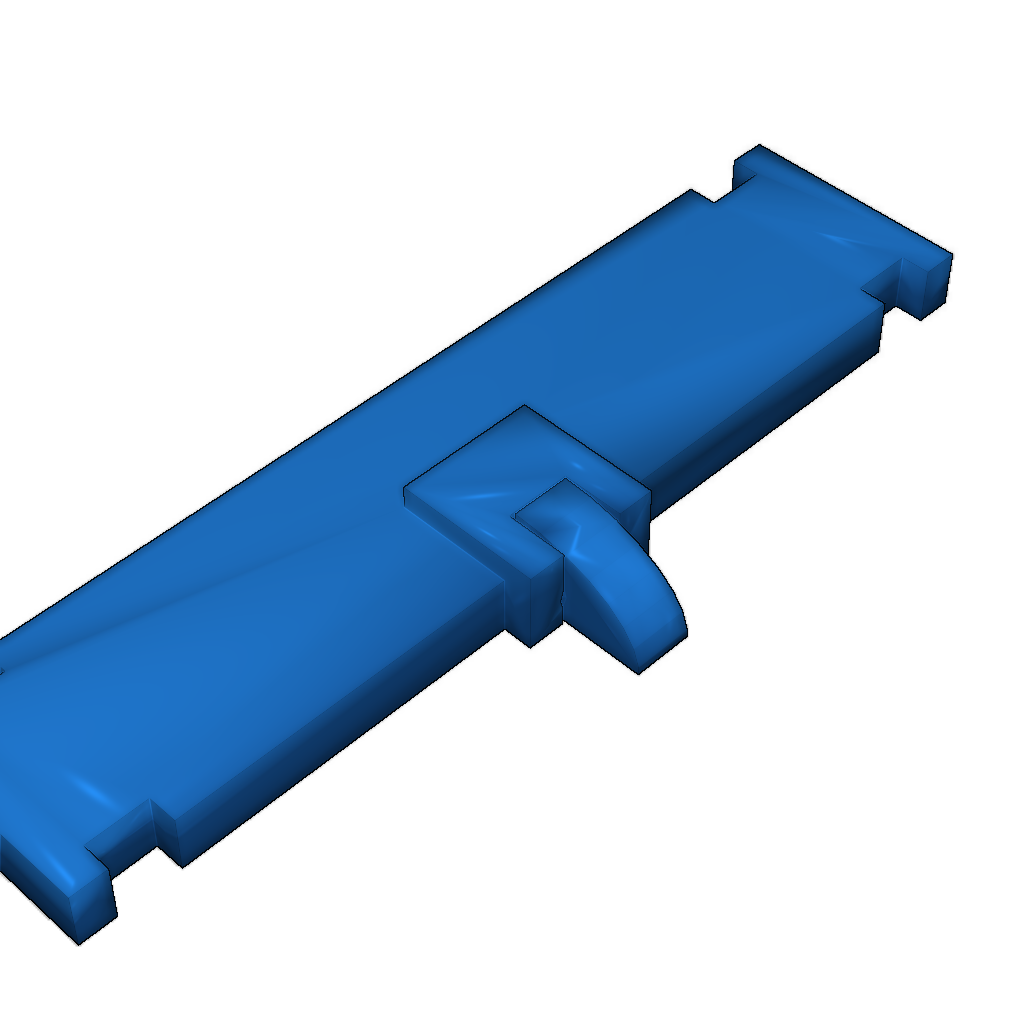

Файл OpenSCAD включен и является высоко параметрическим, если вы хотите поиграть с разными передаточными отношениями. Инструкции по печати: все STL файлы доступны для печати отдельных частей, но использование пластин быстрее. Печатайте по одному экземпляру: stand.stl, gears.stl, carrier.stl, shaft.stl, crank.stl, handle.stl и по три экземпляра planets.stl и pins.stl.

Все шаги сборки показаны на фотографиях выше. Начните с планетарного редуктора, вставьте два средних штифта в два внутренних отверстия и закрепите идлеры (самые маленькие планеты) на них.
