Корпус для полноцветного графического LCD контроллера

admin | 05.12.2025

Загрузка 3D модели...

ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение

(0) 21 33

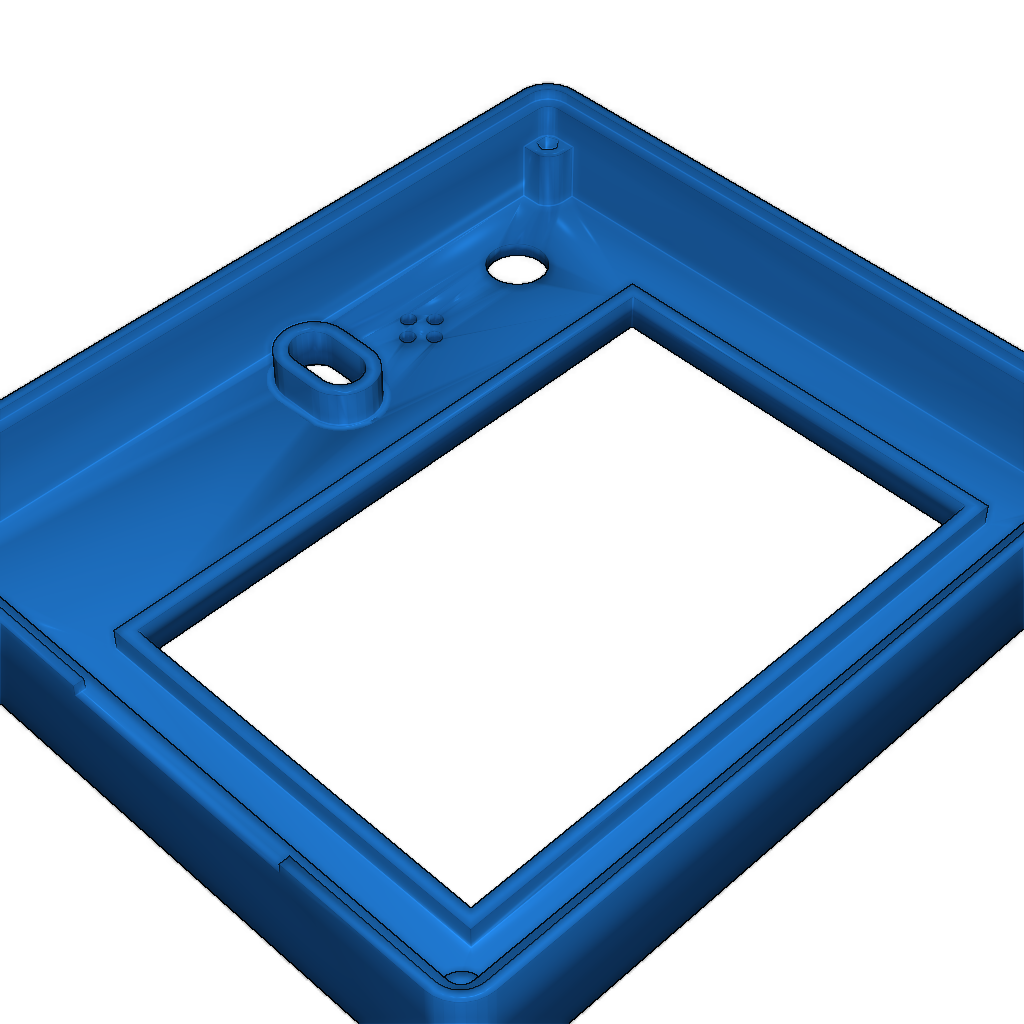

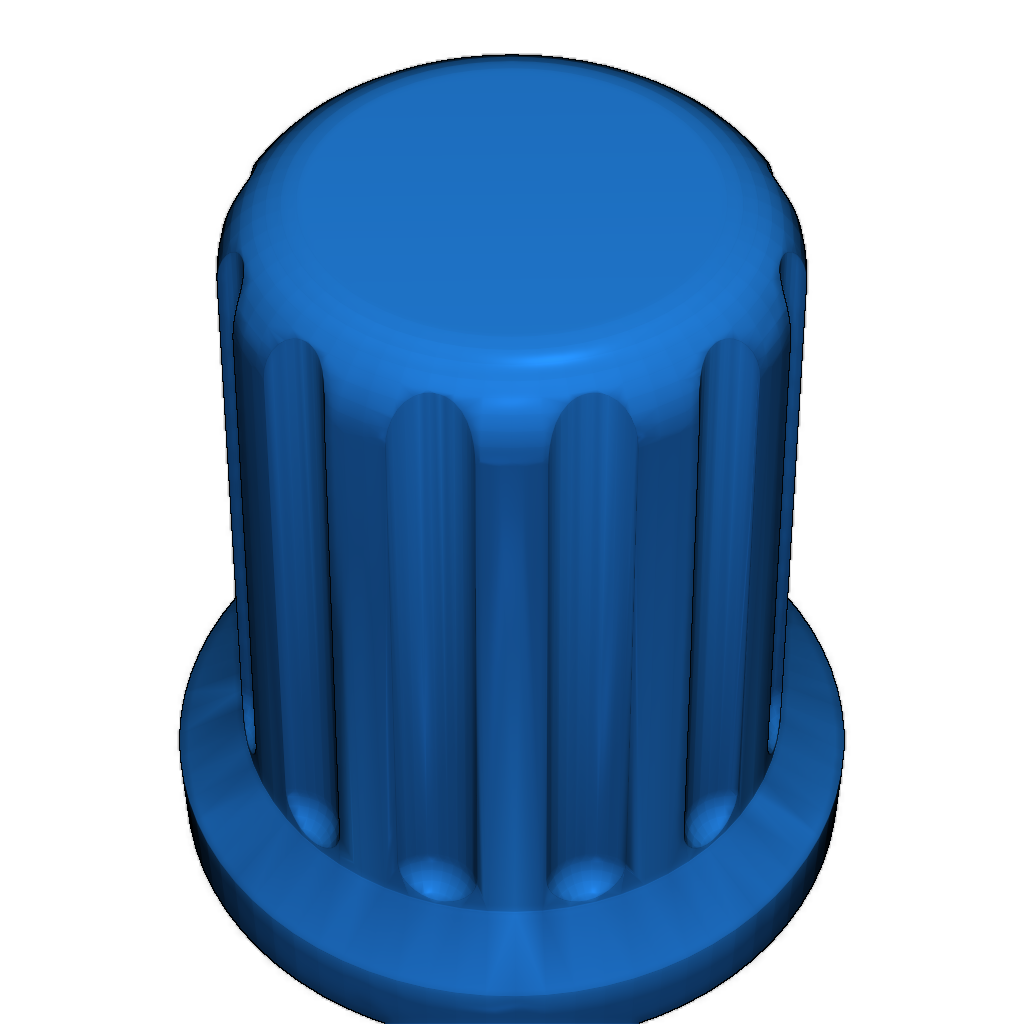

Это корпус для полноцветного графического LCD контроллера.

Инструкции:

Дизайн корпуса предполагает использование канала между верхней и нижней частями для создания плоского вида.
Рекомендуется печатать детали в разных цветах.

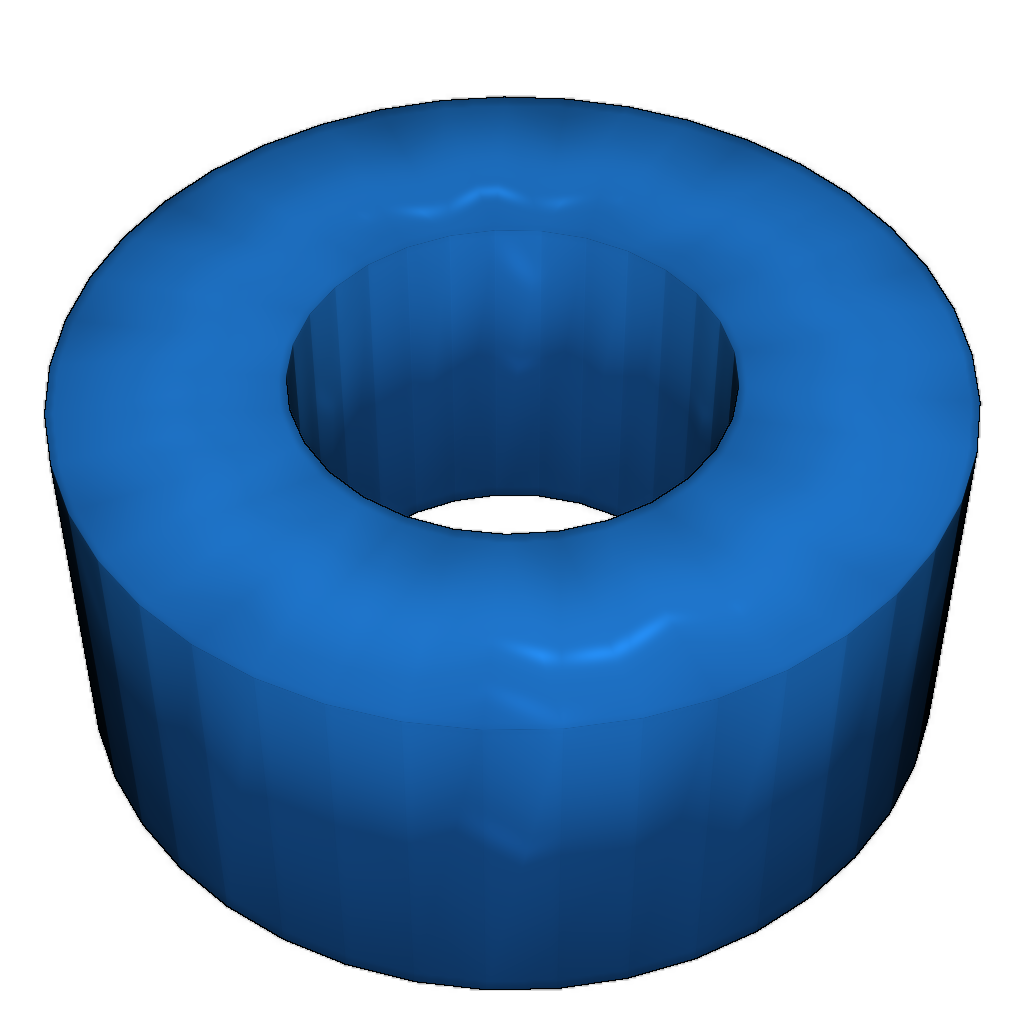

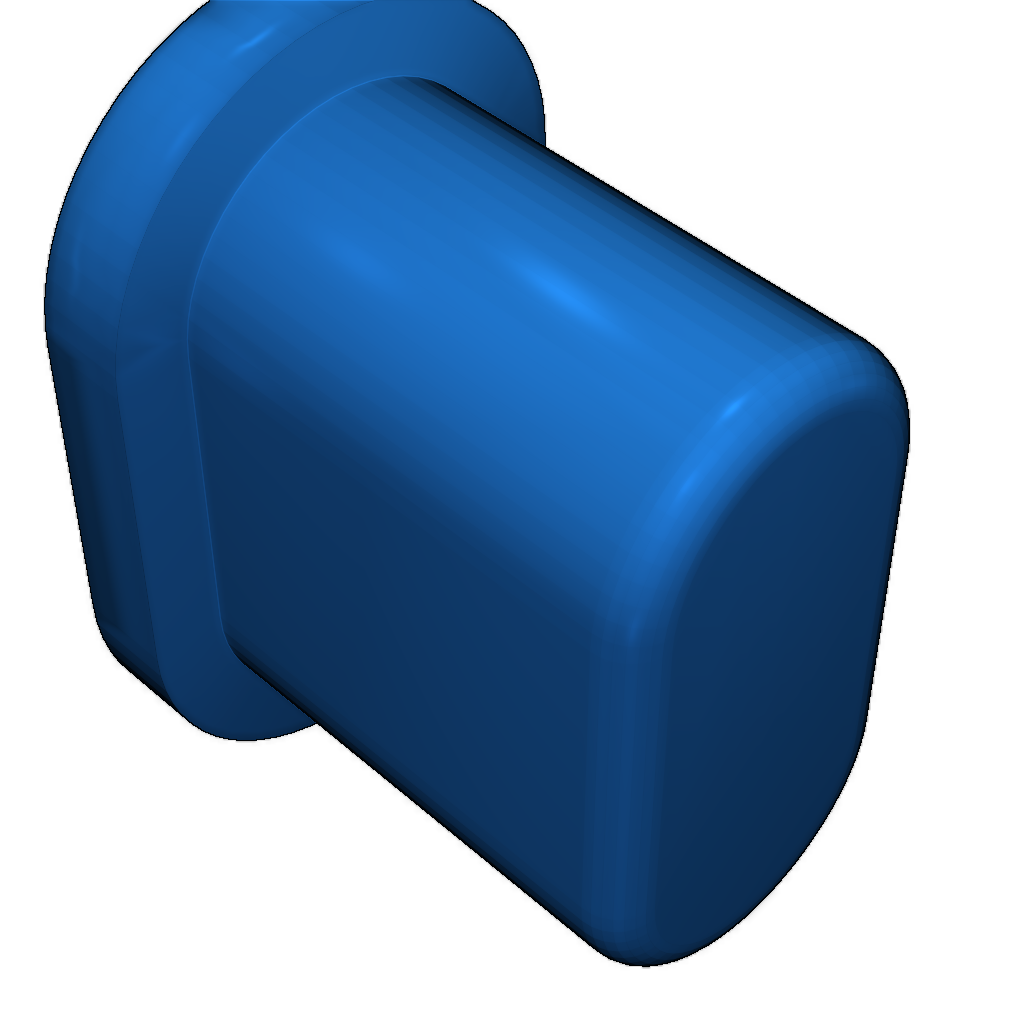

Для крепления платы контроллера к нижней части сначала установите дистанционные цилиндры и используйте метрики M3 x 12 (или 14).
В верхней части нет места для шестигранных карманов; вы можете закрутить M3 x 16 непосредственно в него.
Вторая нижняя часть содержит углубления для гаек для крепления корпуса.

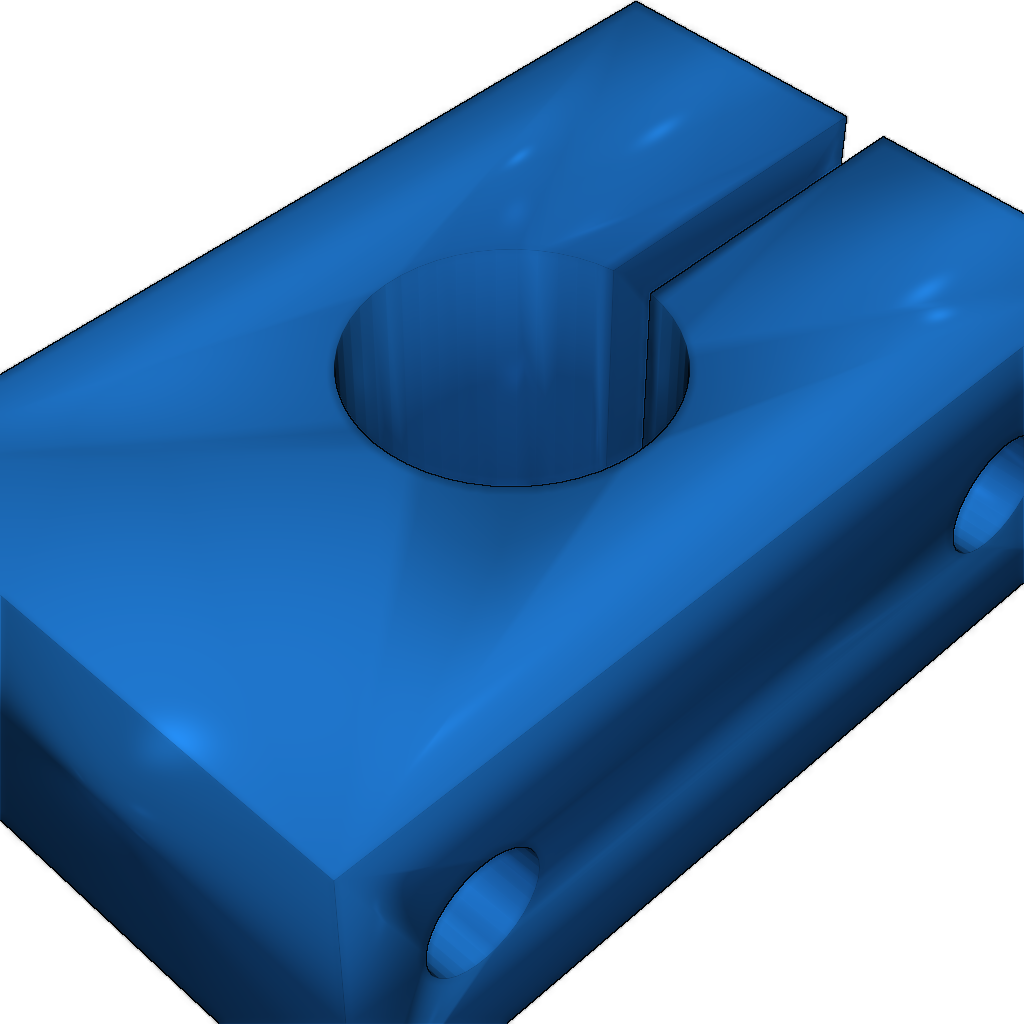

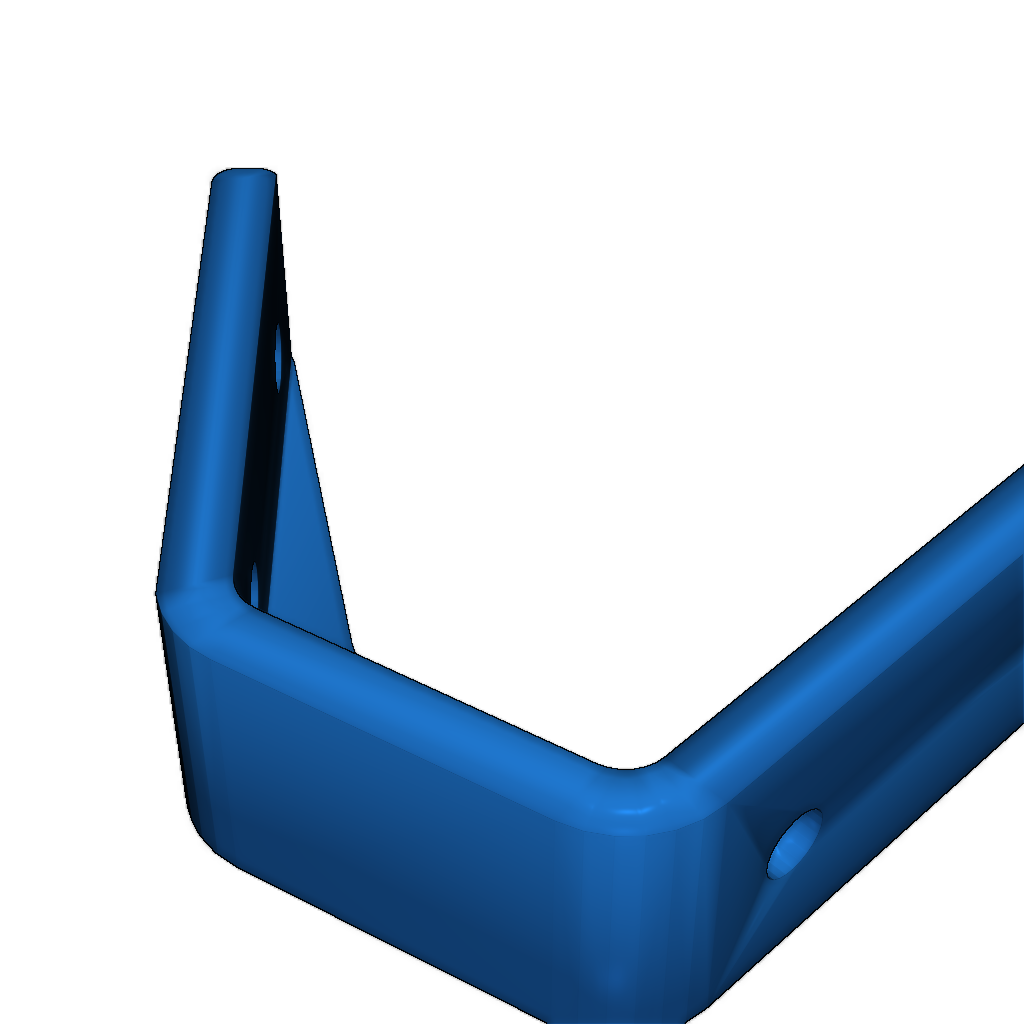

Если вы монтируете его на 8-мм стержень, вы можете использовать зажимы корпуса.
При подключенных кабелях корпус имеет наклон 6°.
Если вам нужен больший наклон, будет опубликована отдельная база, которую можно будет прикрутить под корпус.
Не забудьте установить дистанционные цилиндры — плата дисплея это не оценит.
