Пользовательские держатели батарей для цилиндрических элементов
admin | 05.12.2025
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (32)

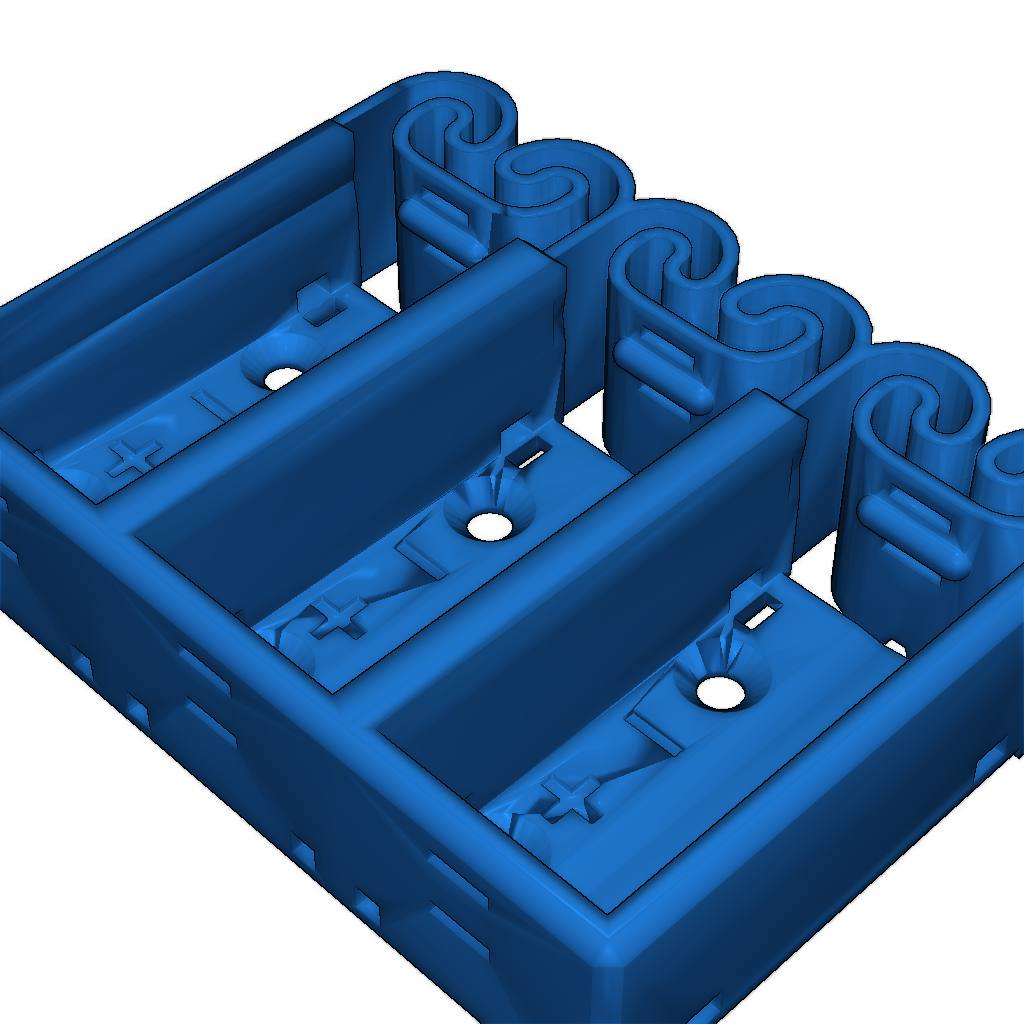

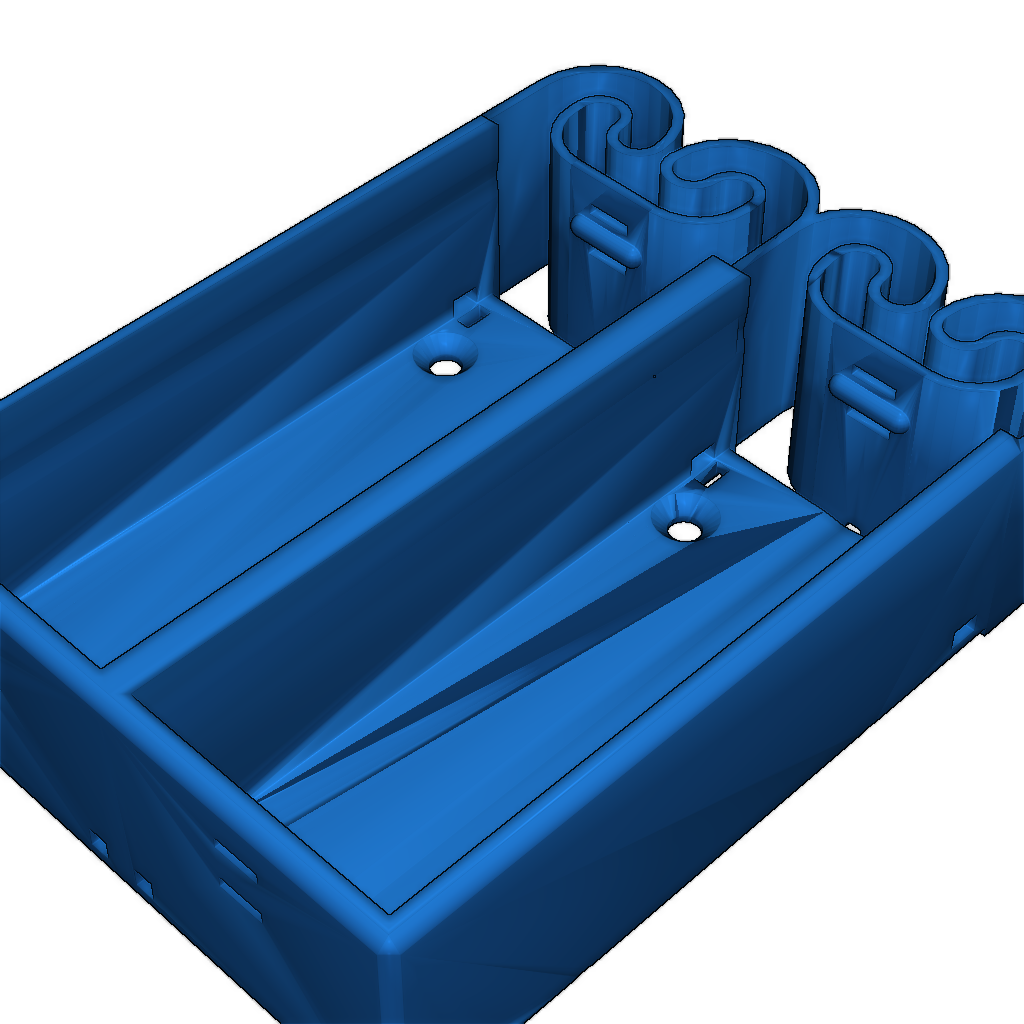

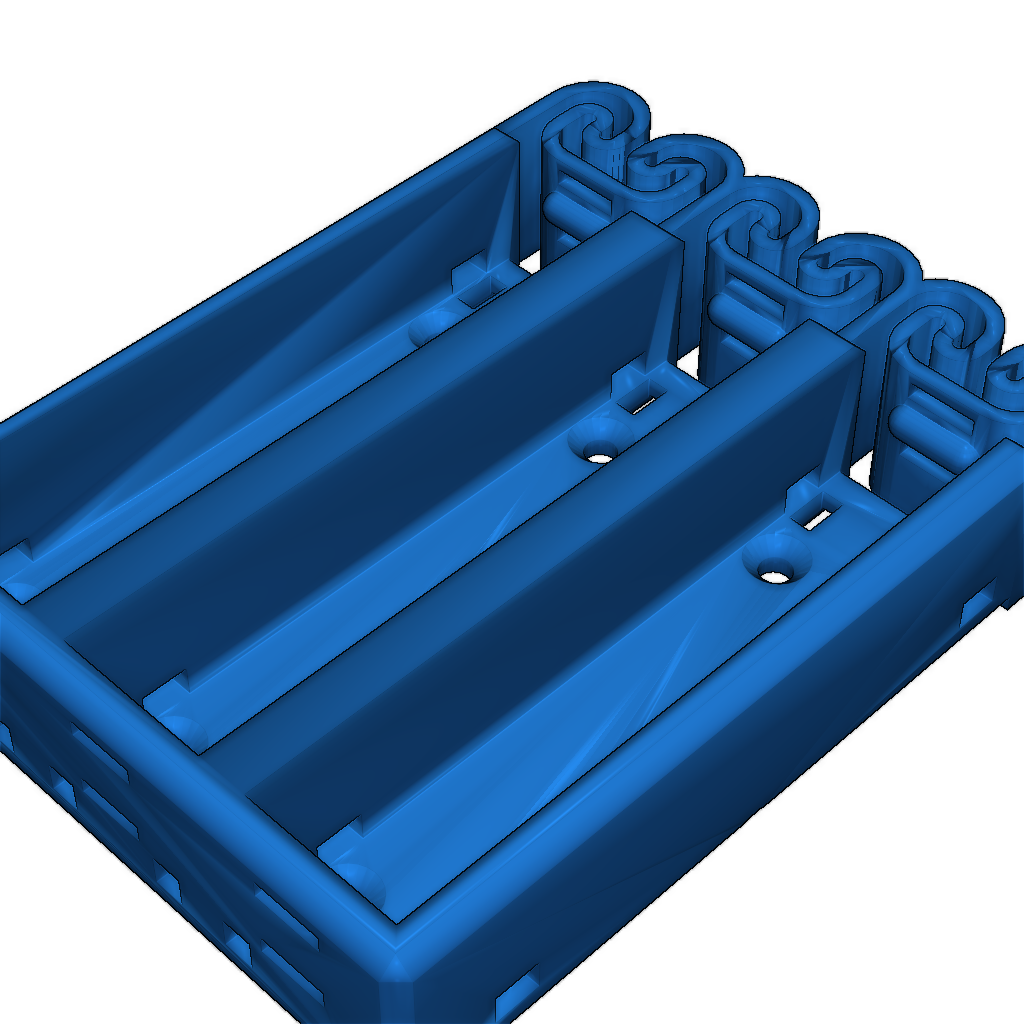

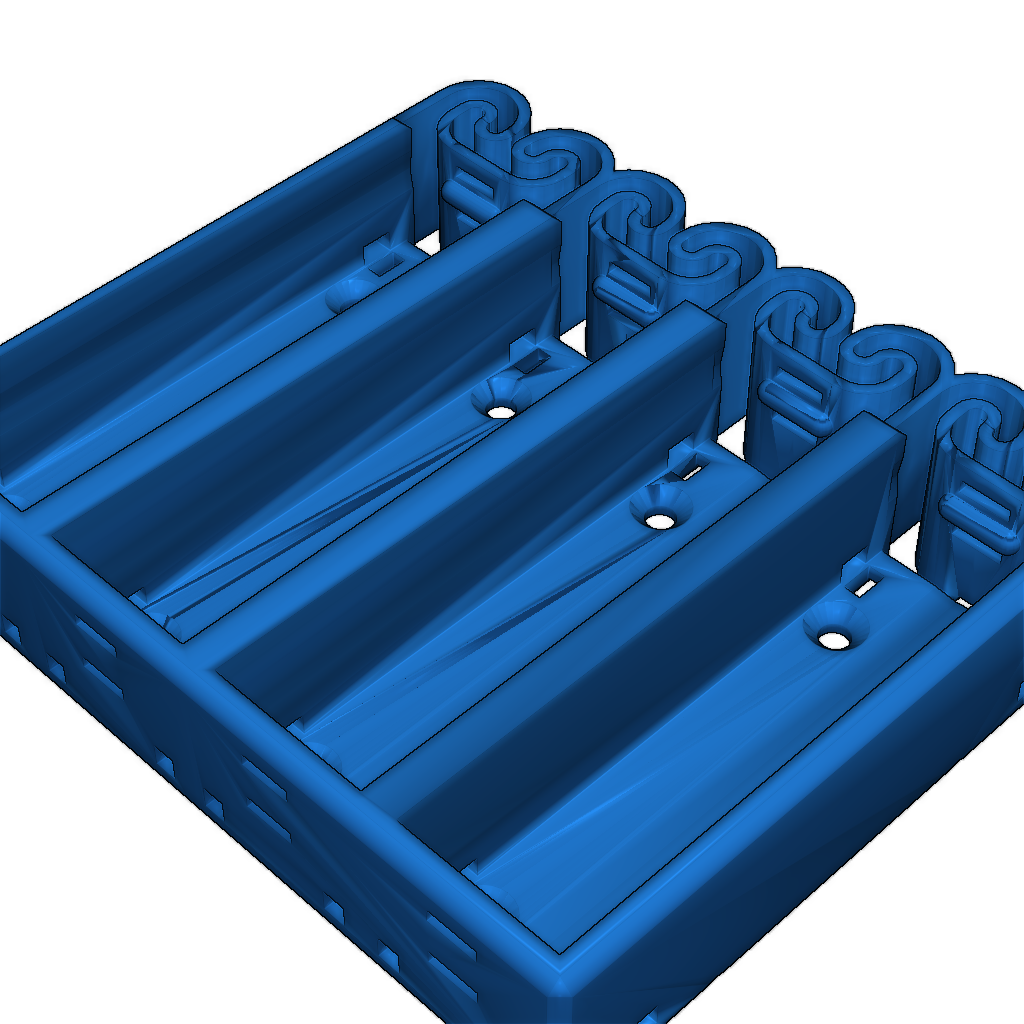

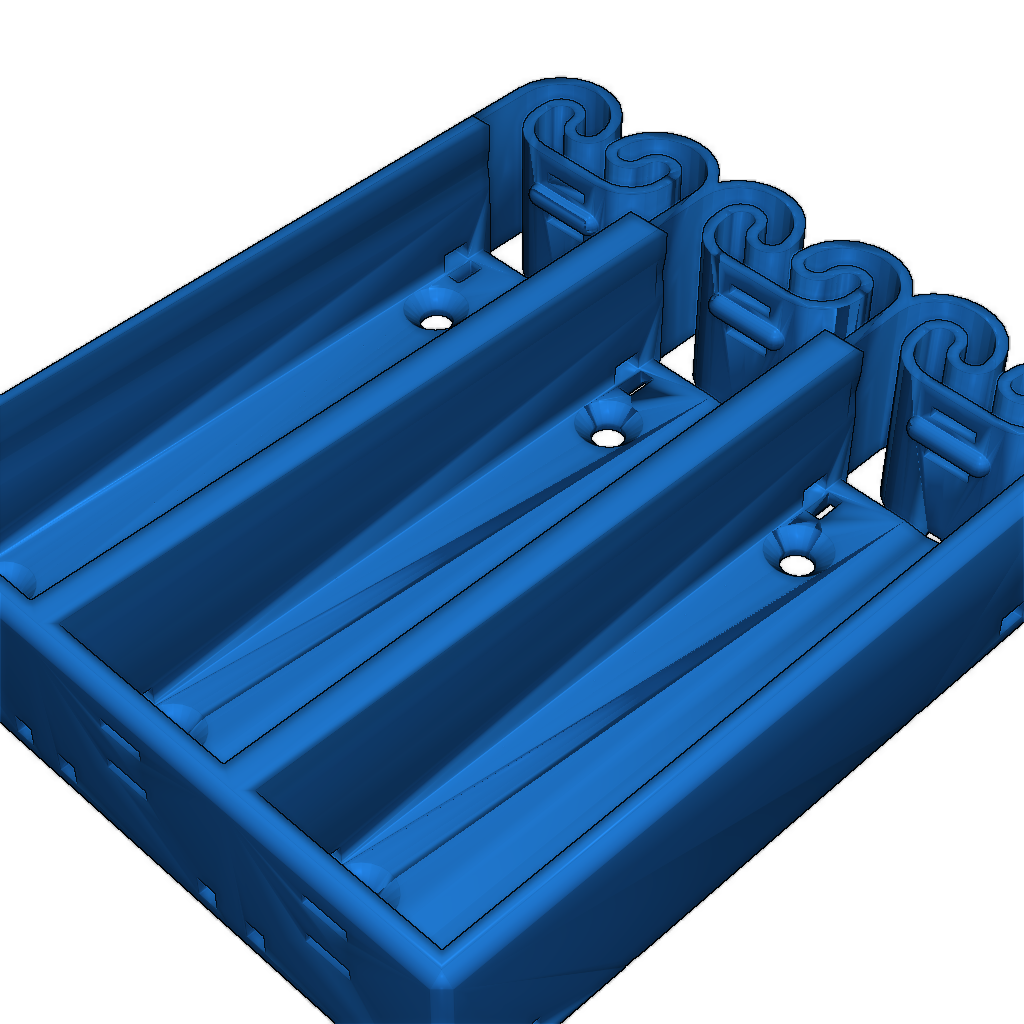

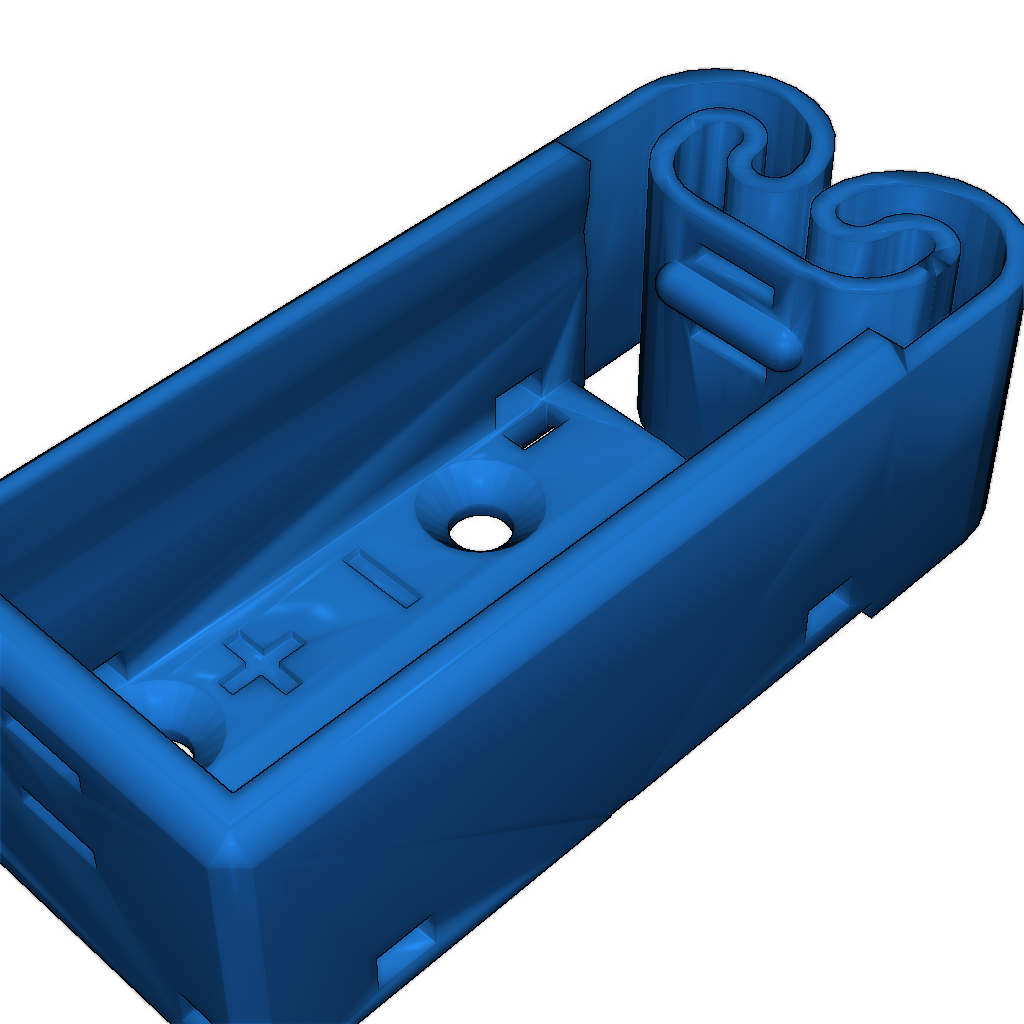

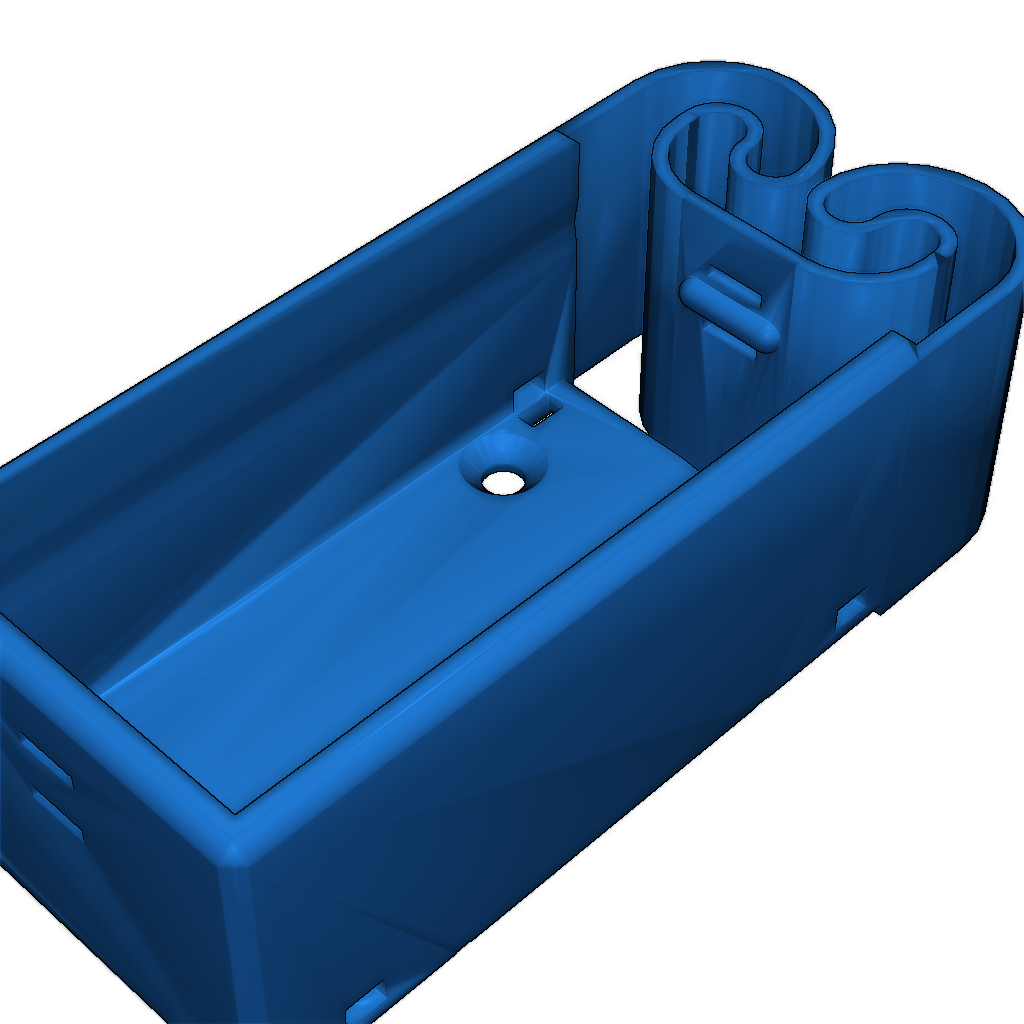

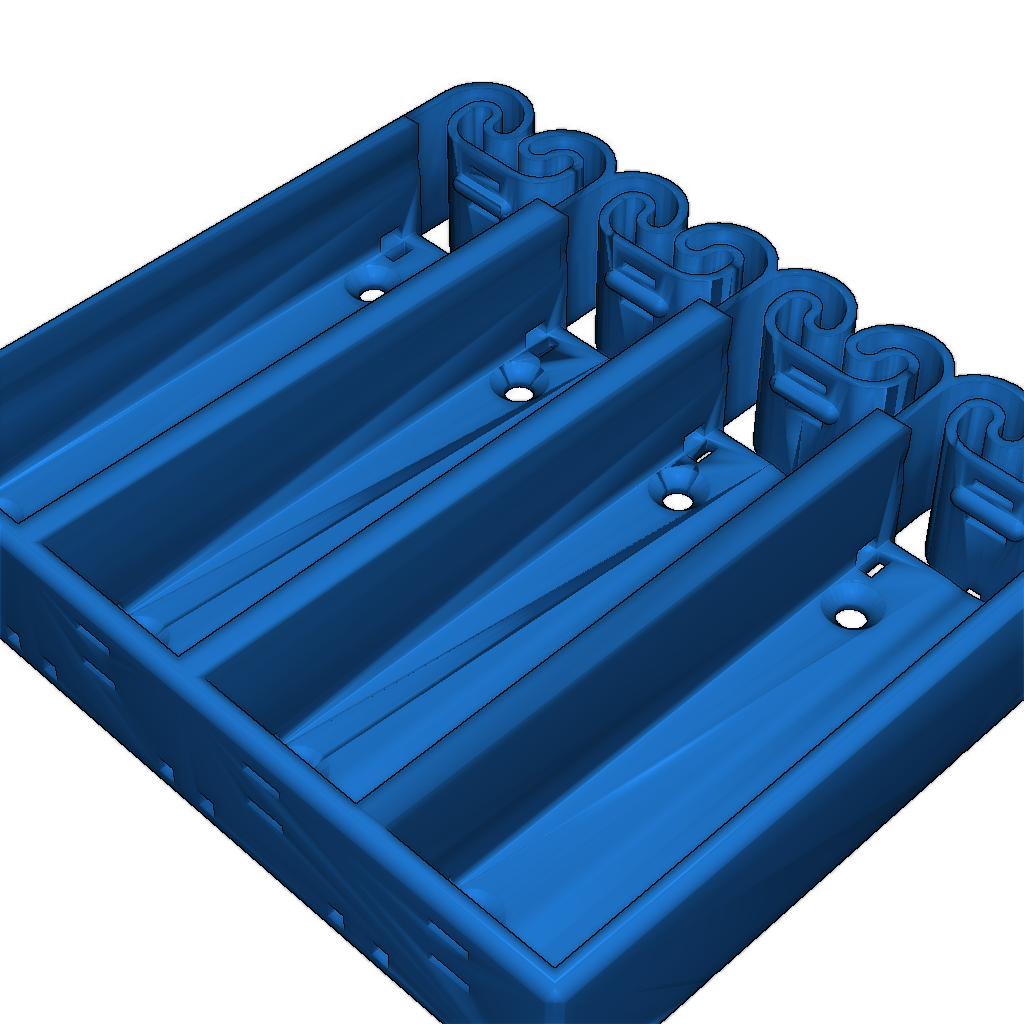

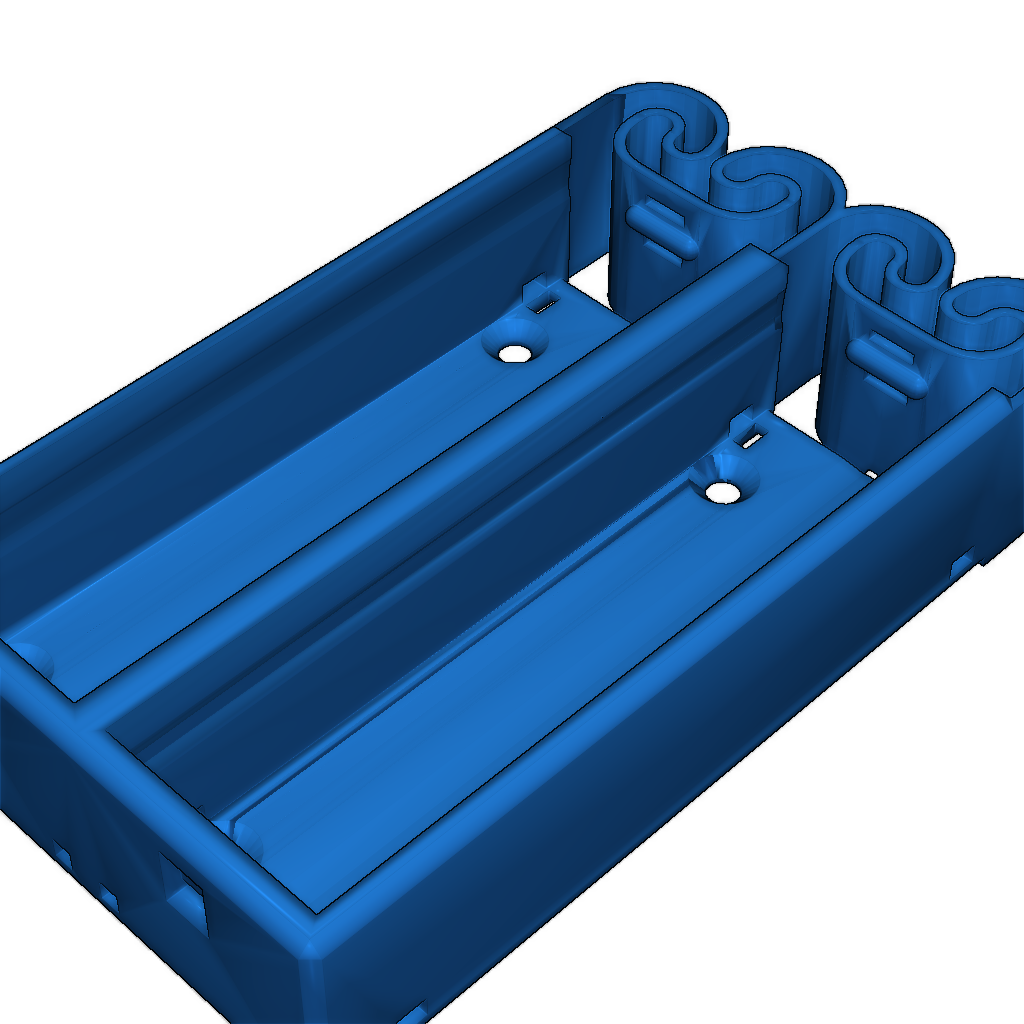

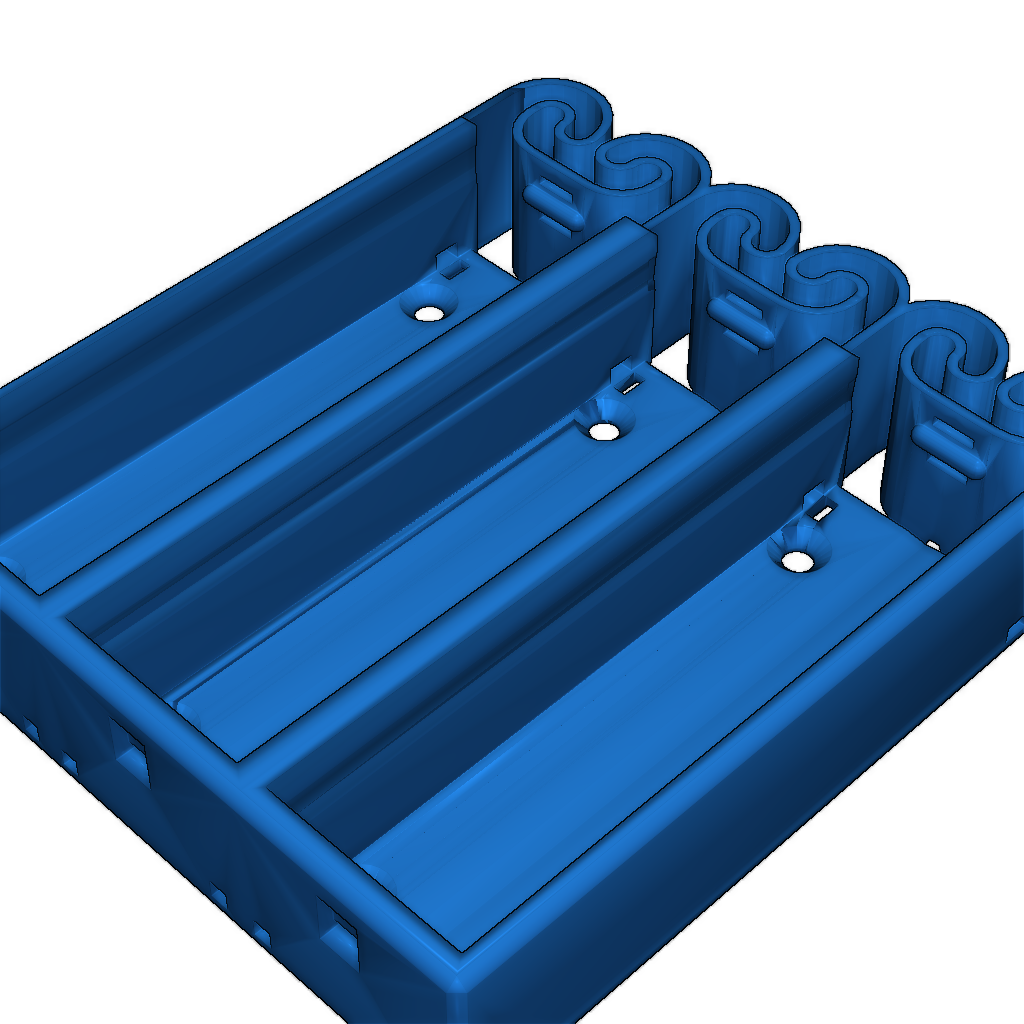

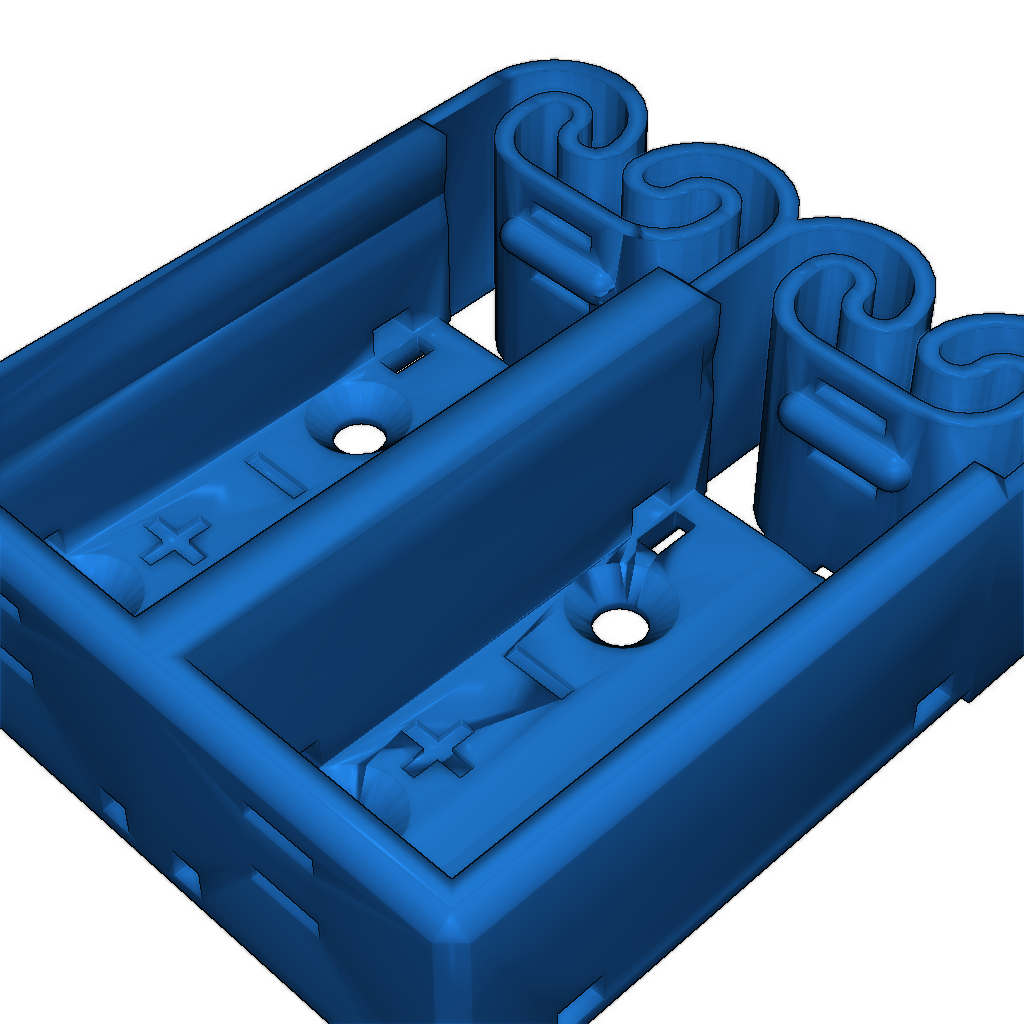

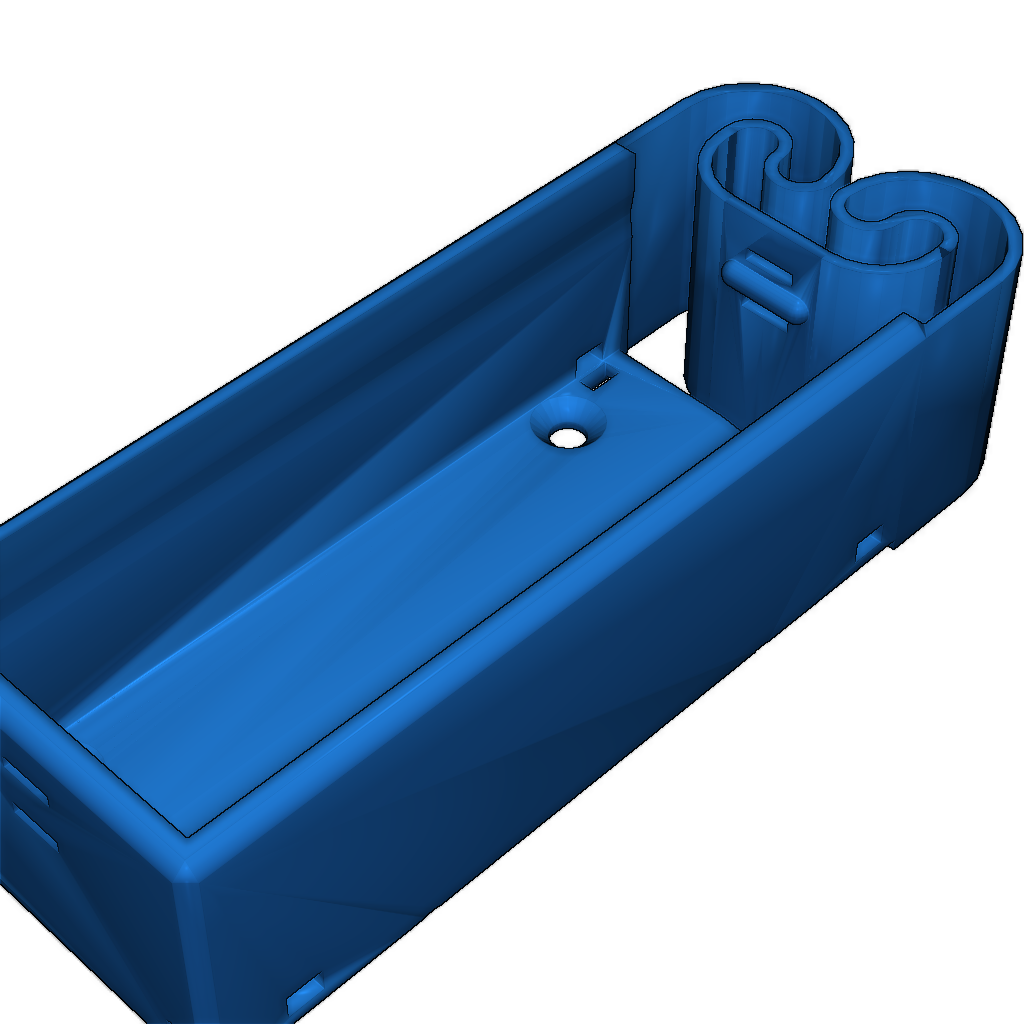

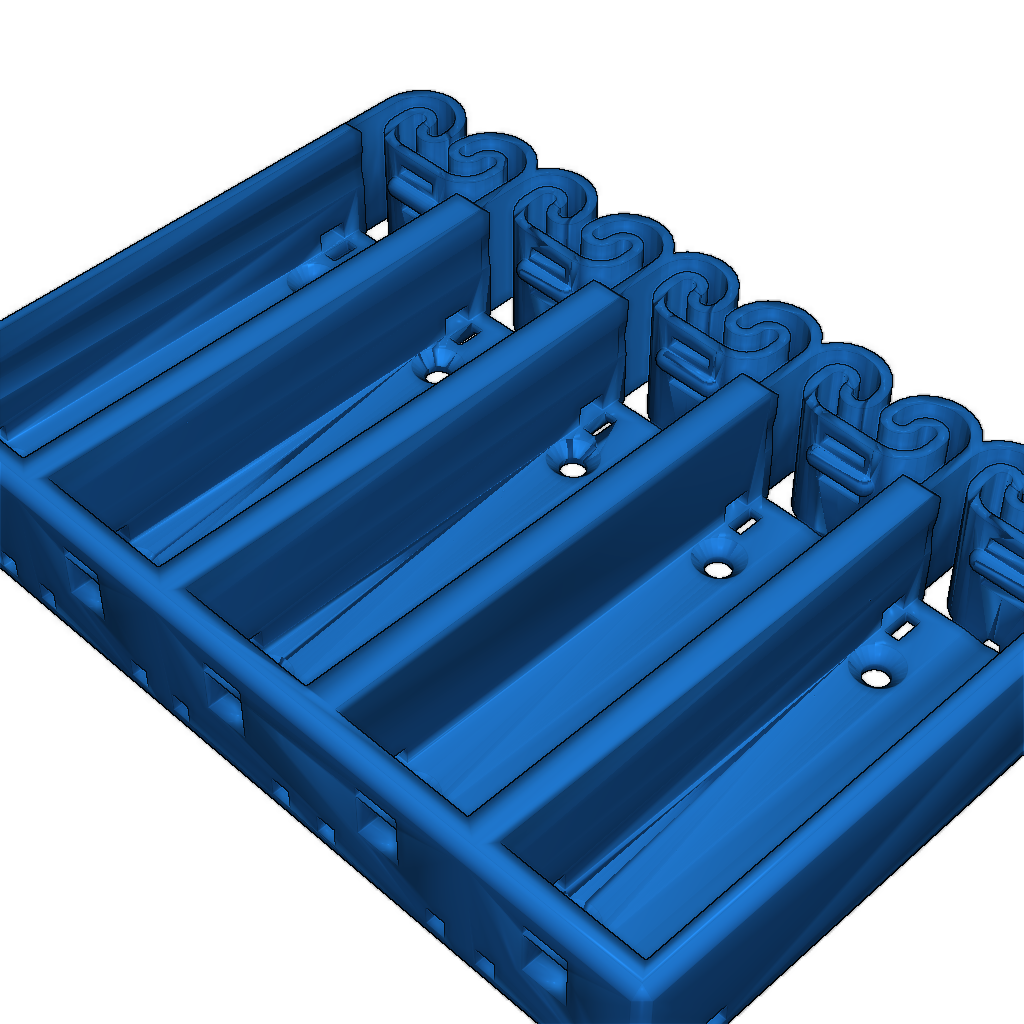

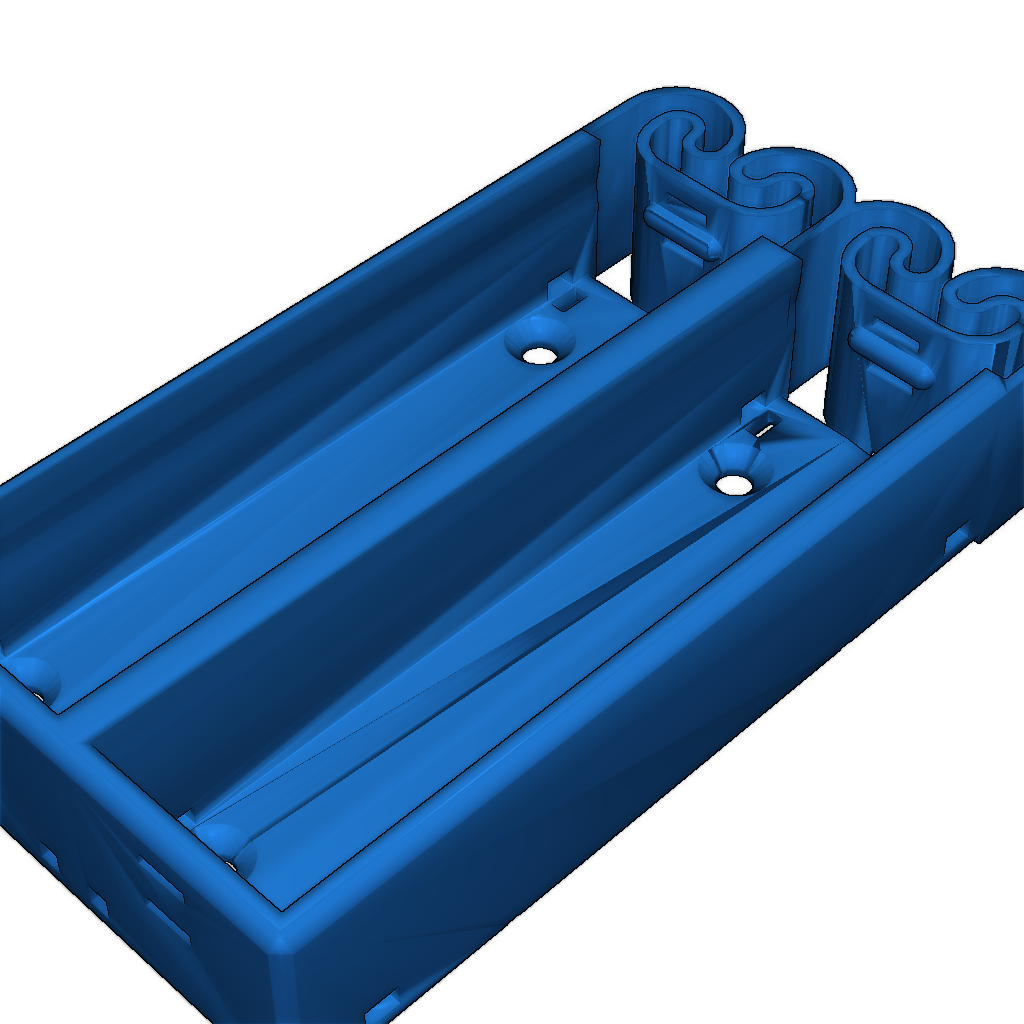

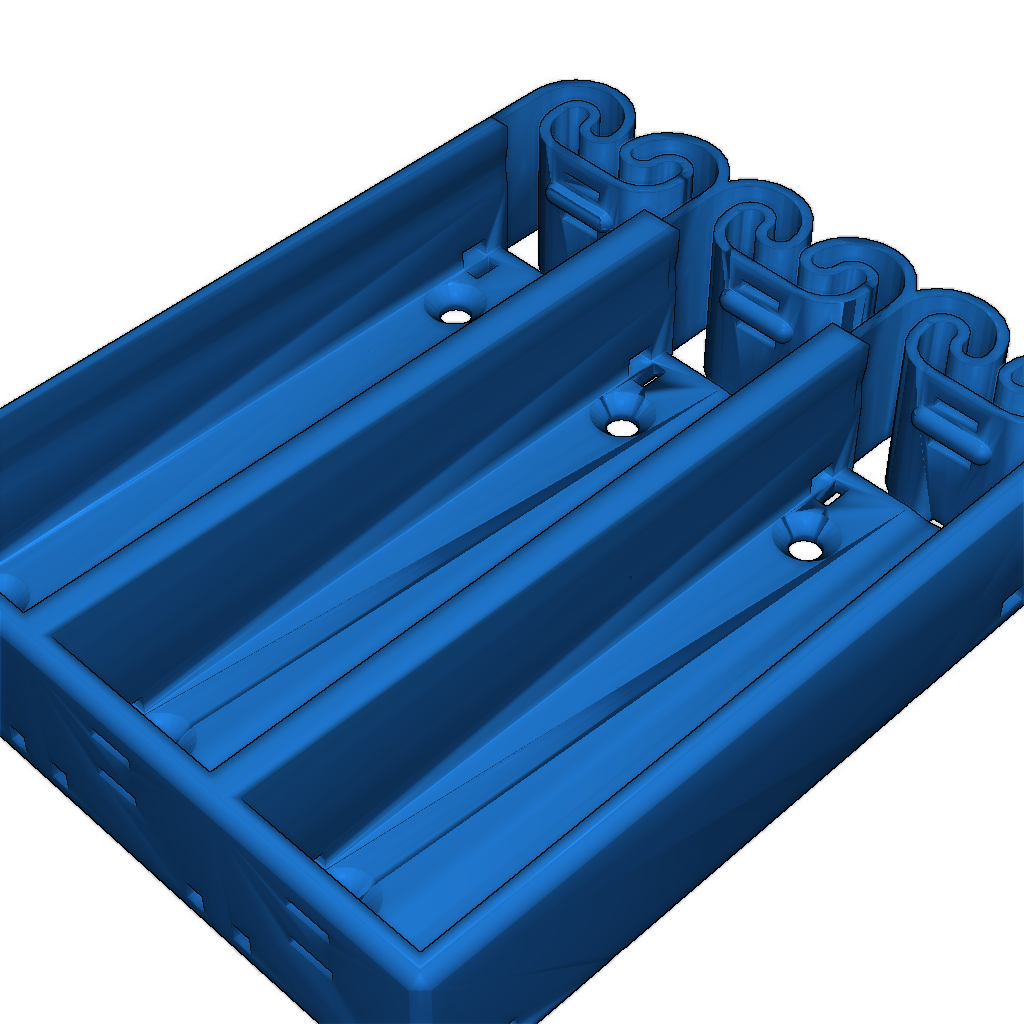

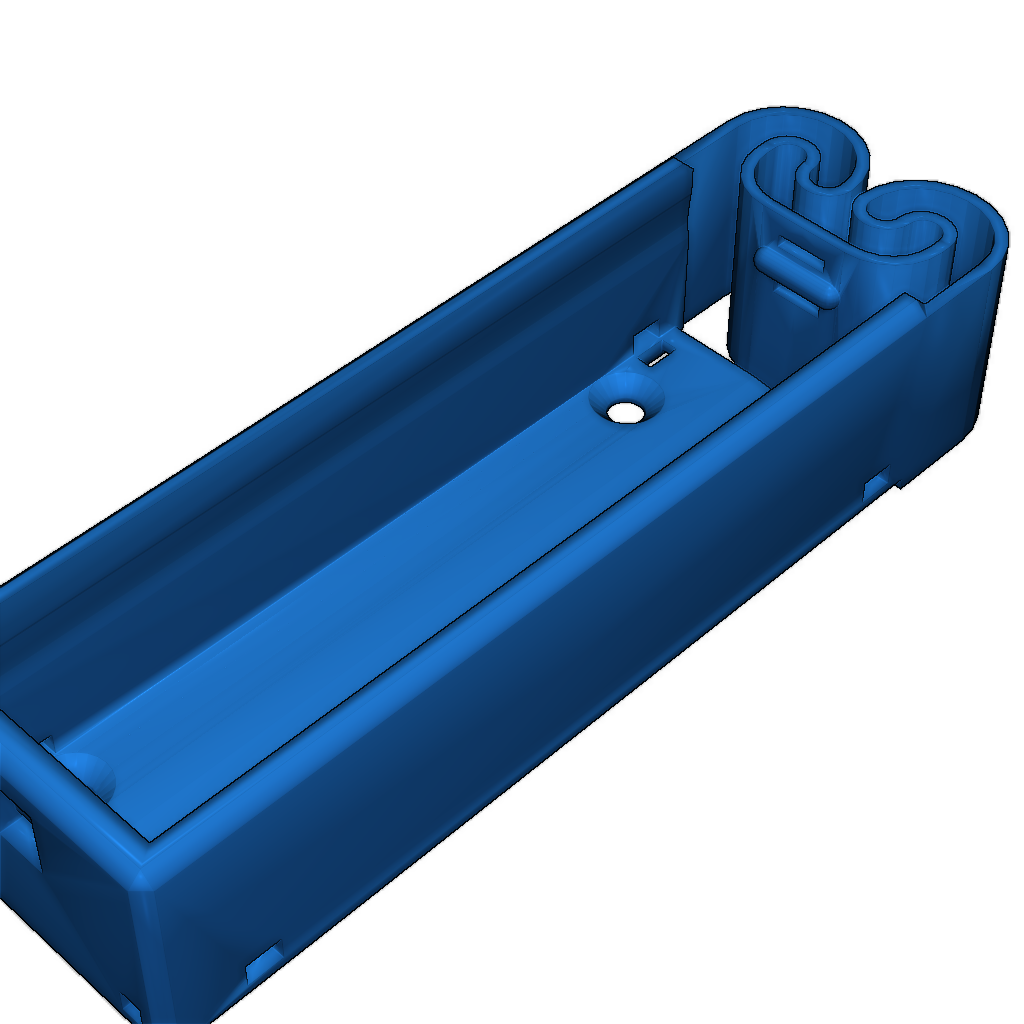

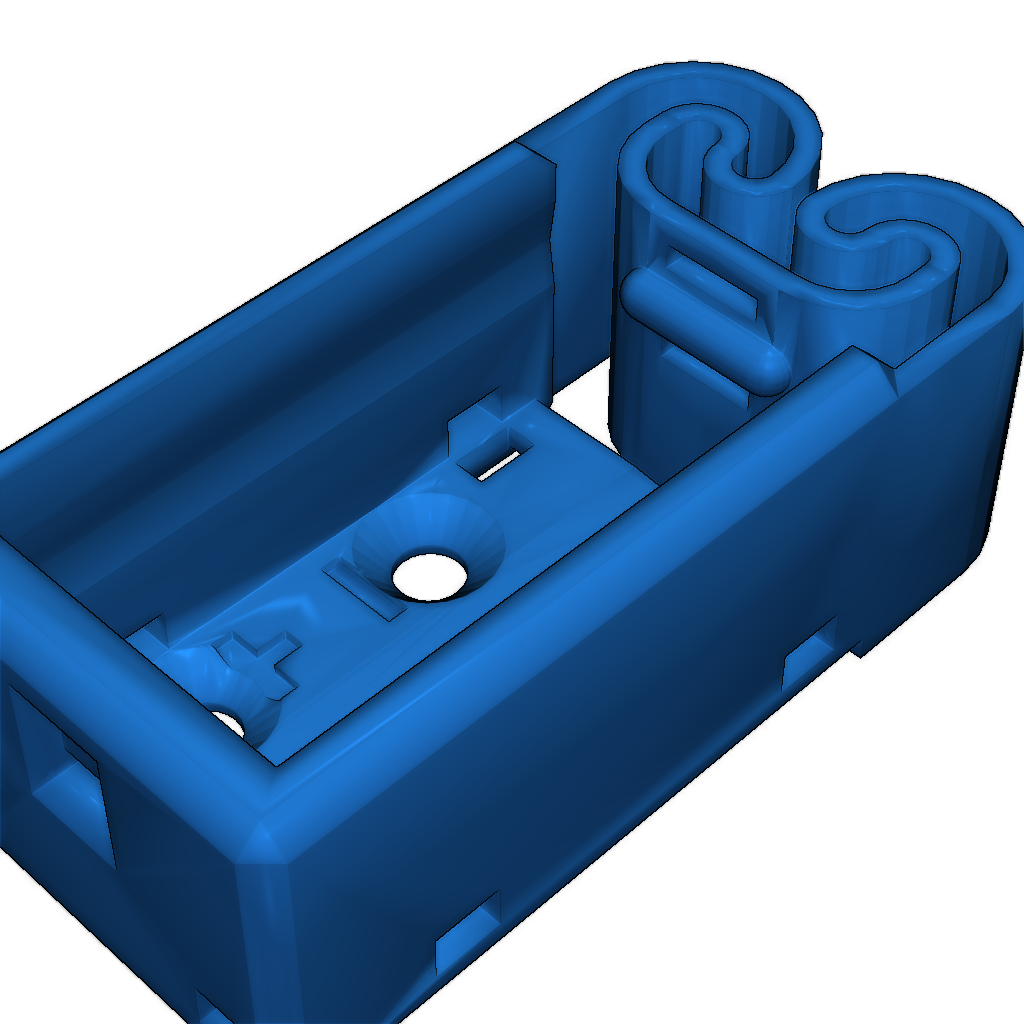

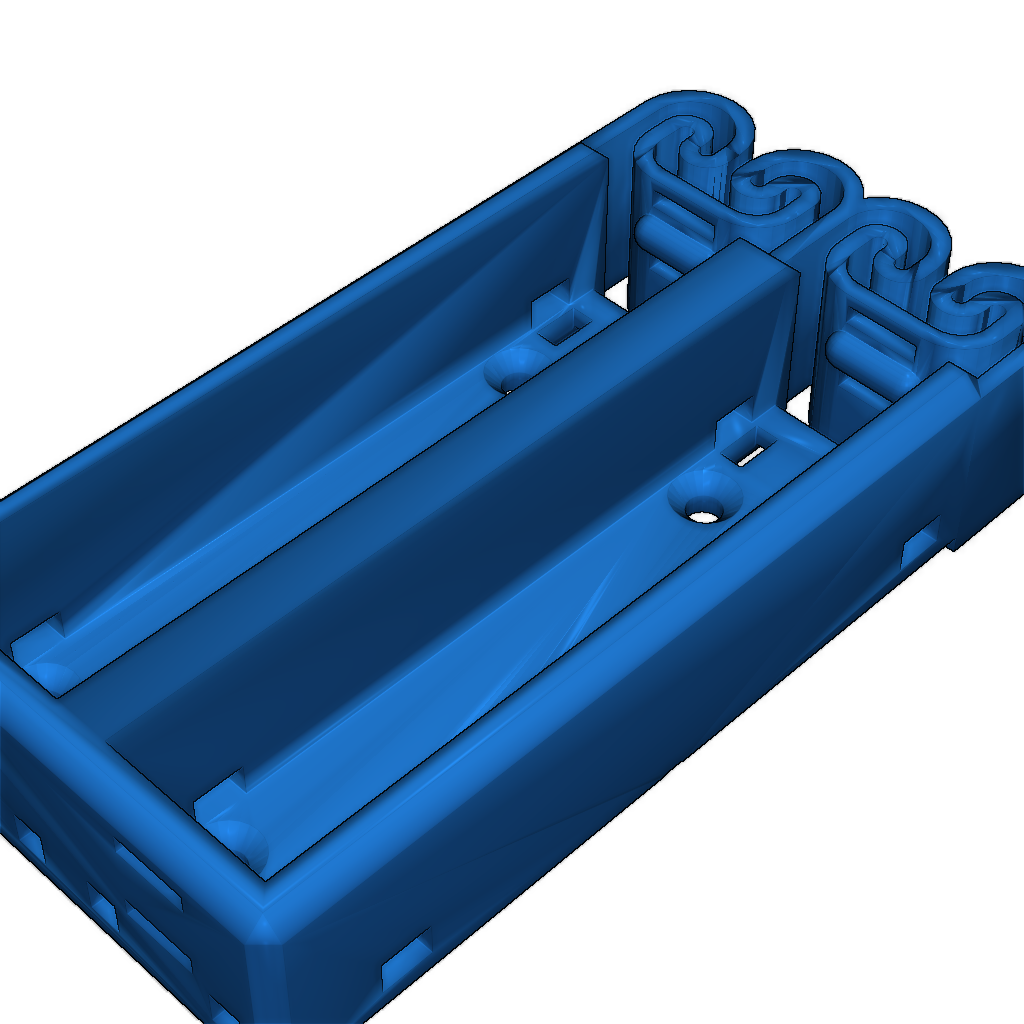

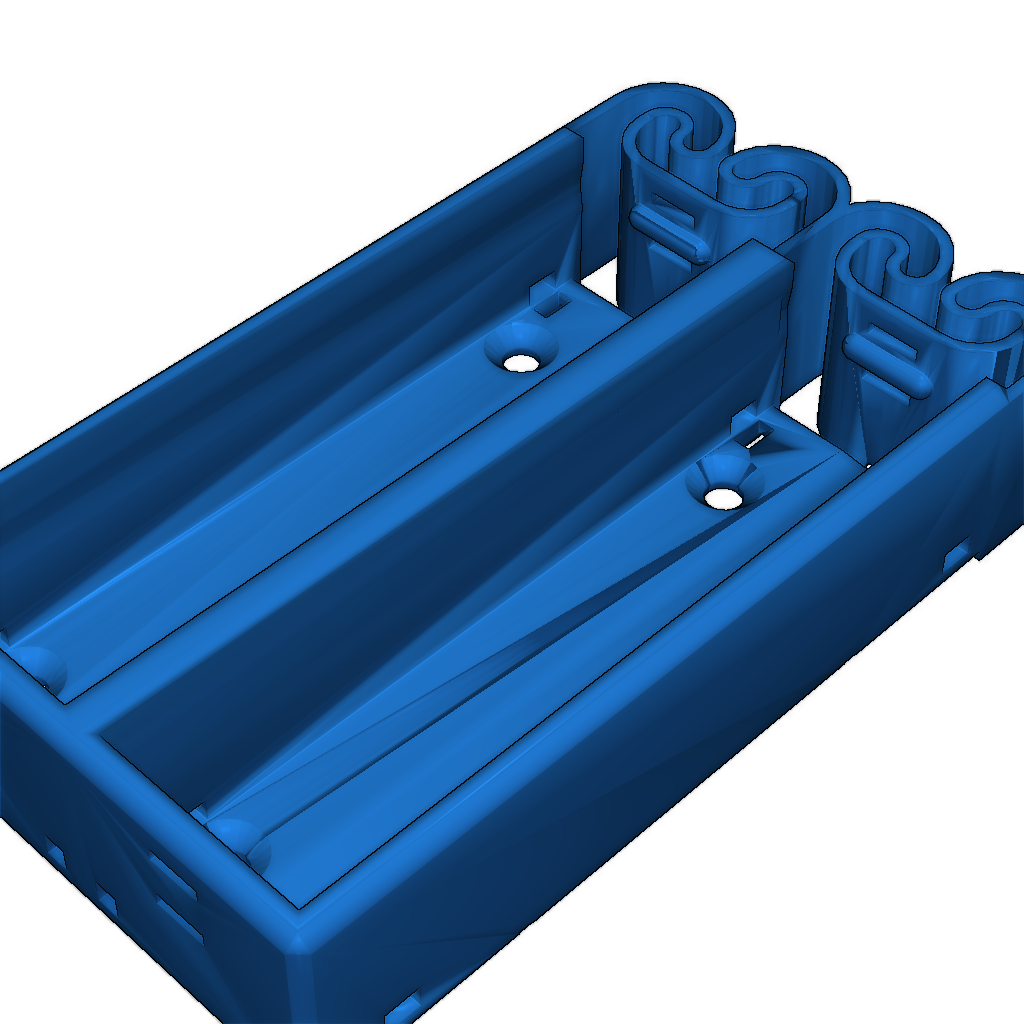

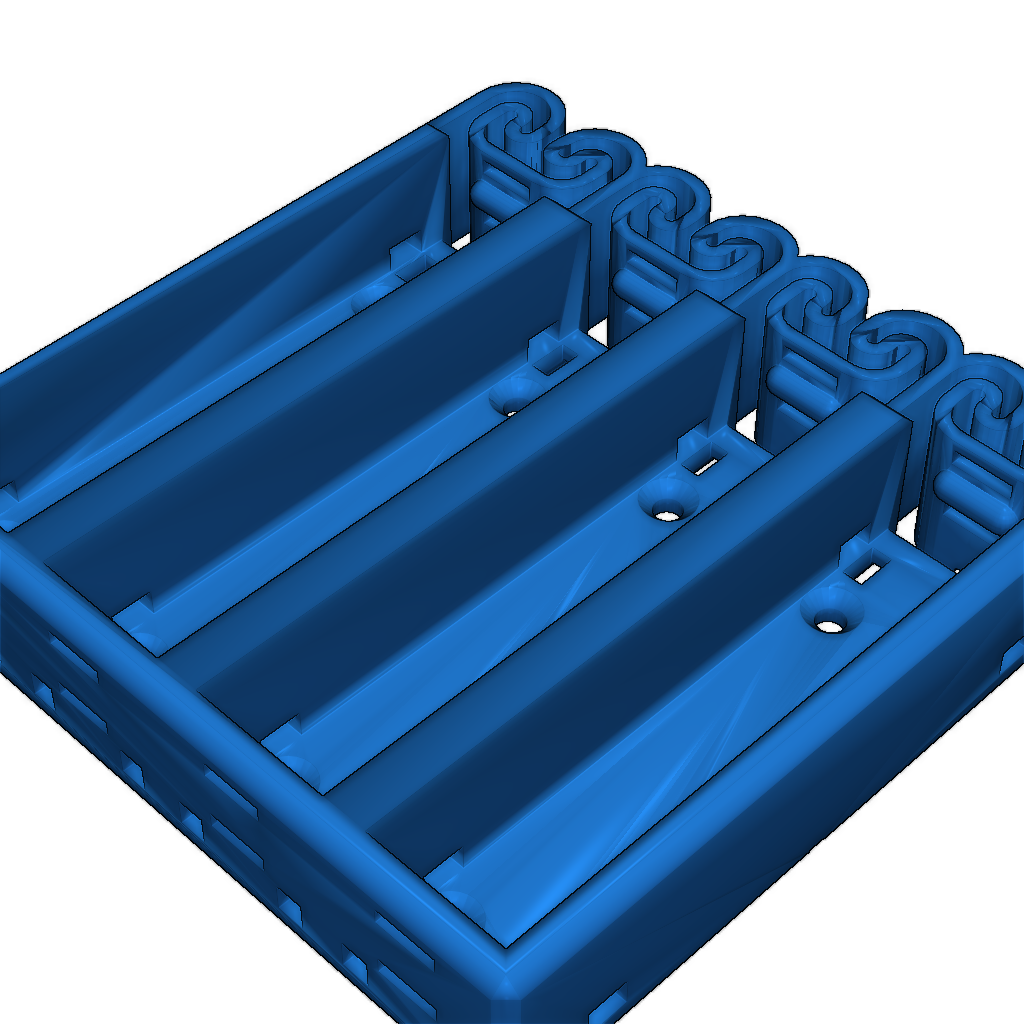

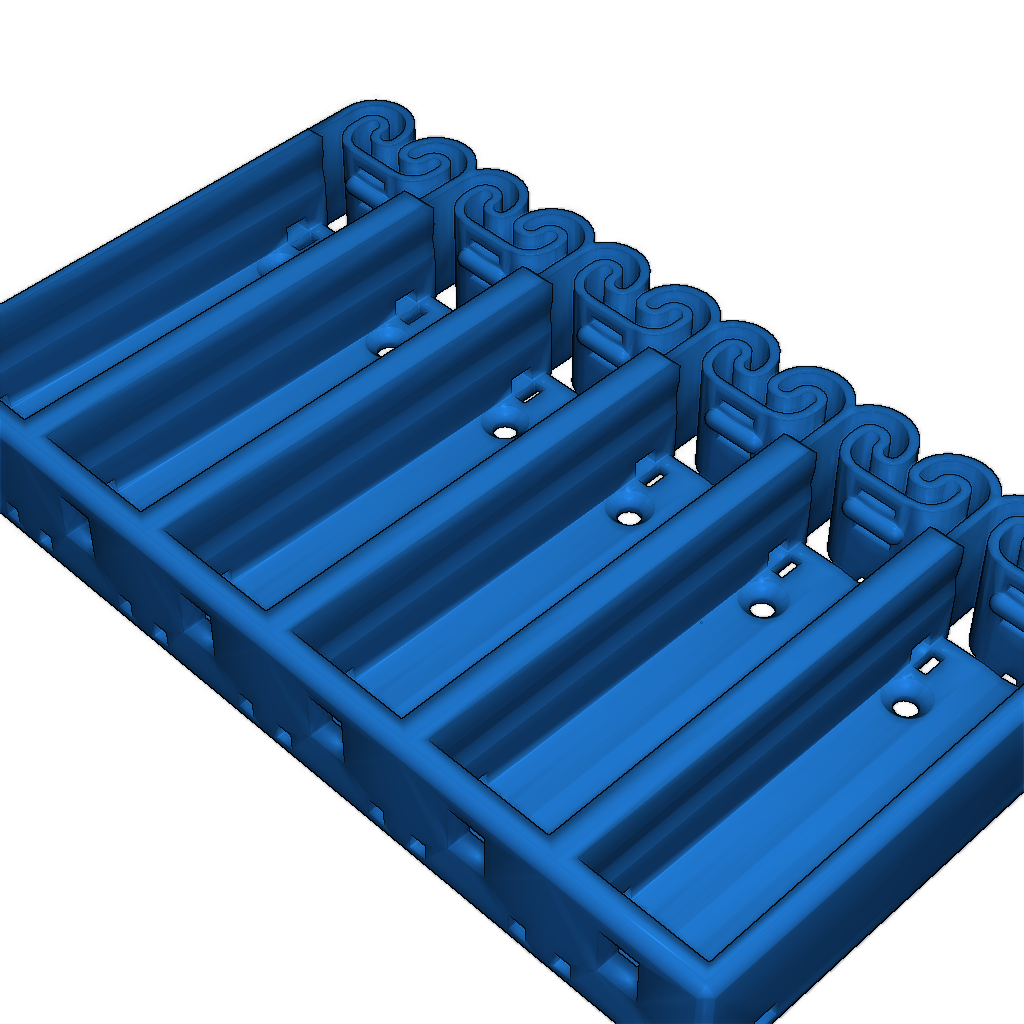

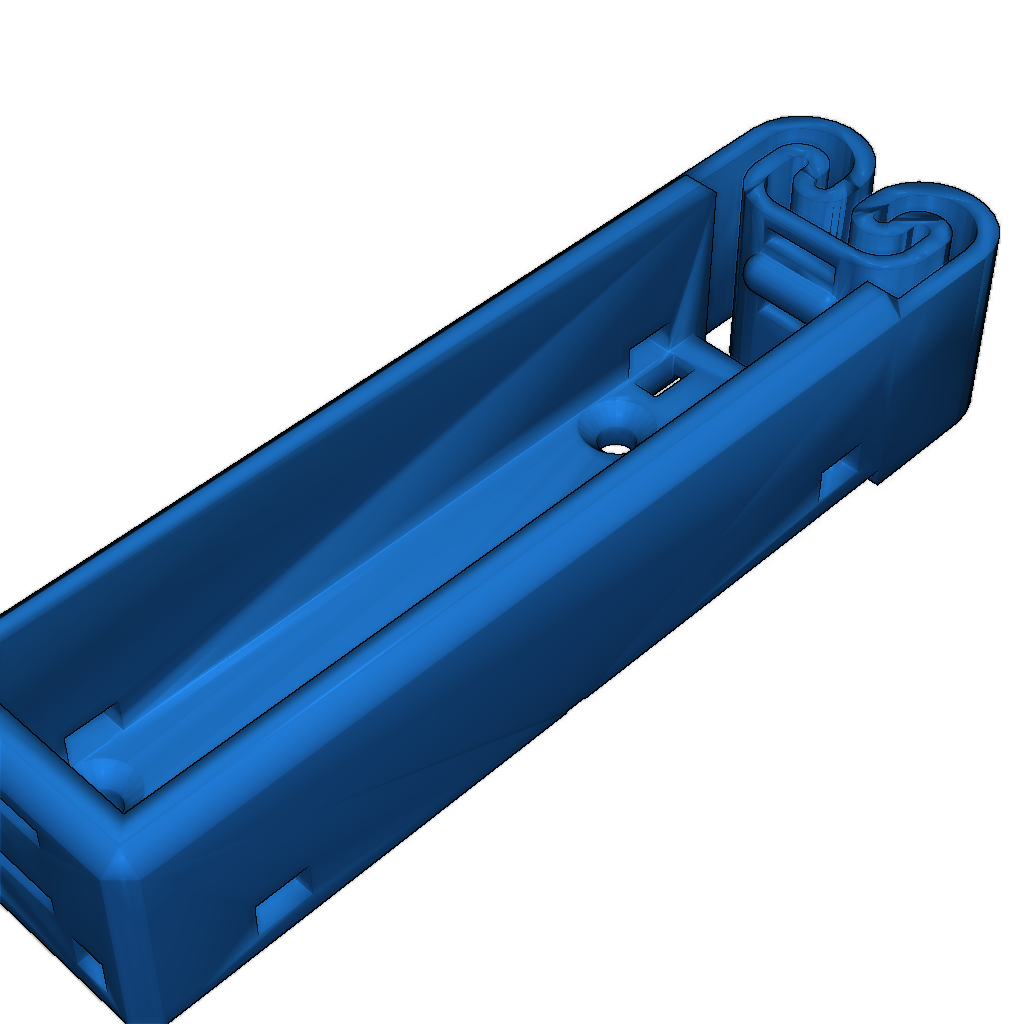

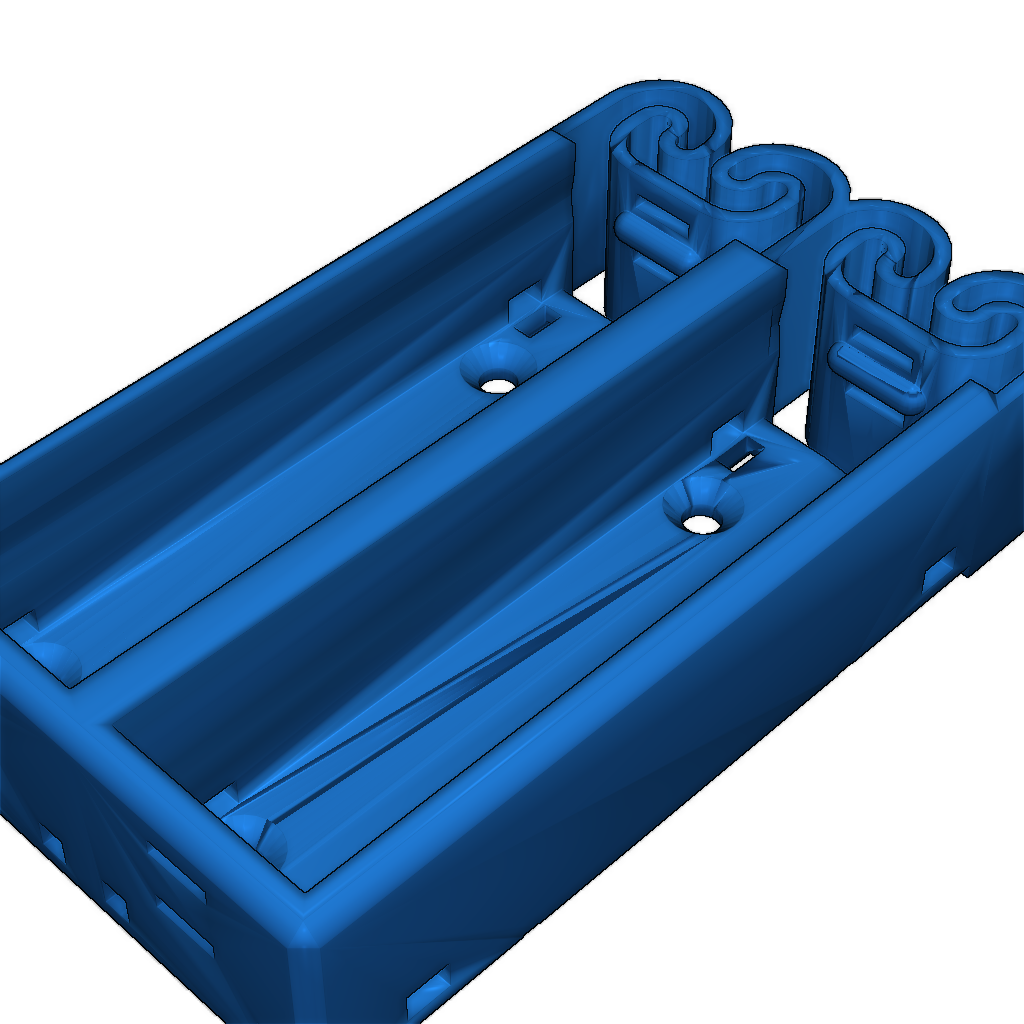

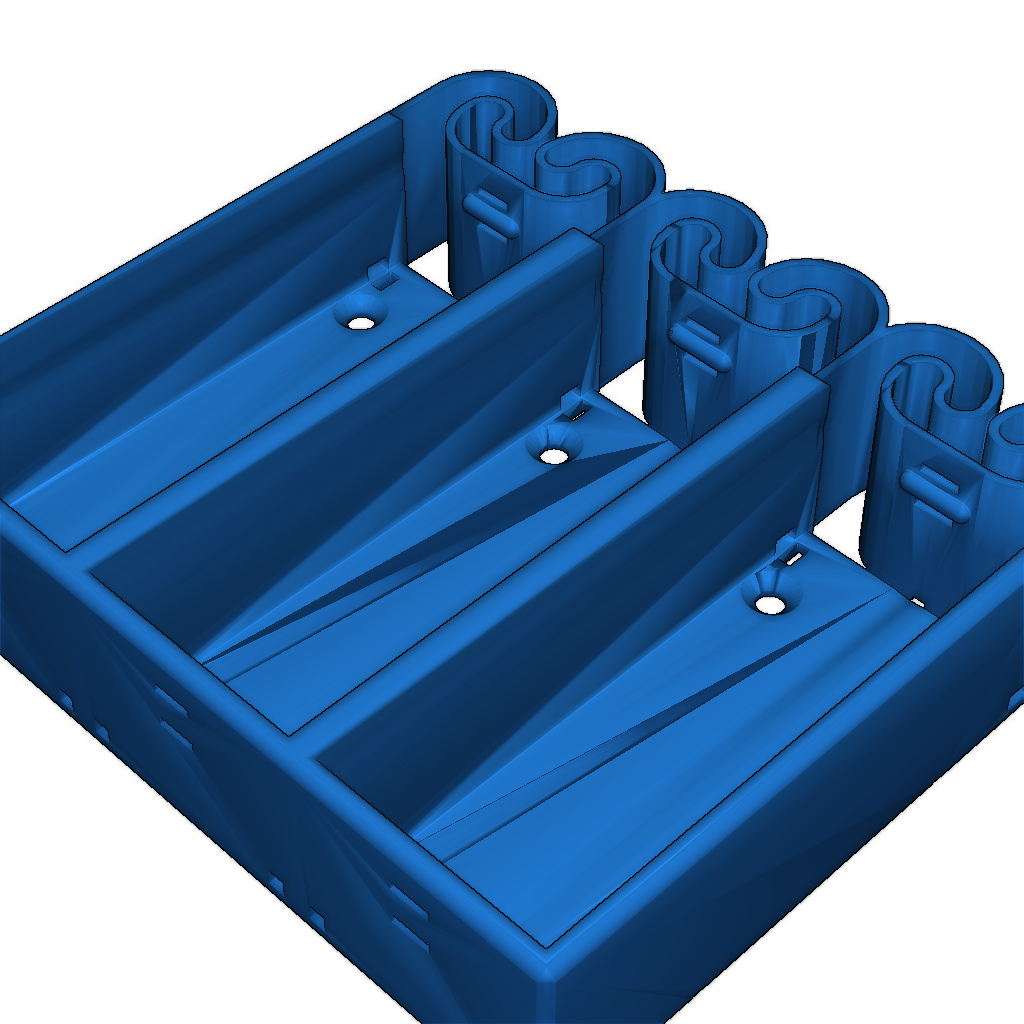

В данном проекте представлены полностью параметризированные 3D-модели держателей для цилиндрических батарей различных размеров и количества элементов. Основная цель заключалась в том, чтобы создать держатели, которые надежно удерживают батареи без использования металлической пружины. Вместо этого была разработана гибкая пластиковая структура, которая сжимает контакты батареи.
Особенности:
- Держатели предназначены для ячеек AA, AAA, 18650 (Li-Ion) и других типов.
- Каждый отсек содержит несколько отверстий для легкого подключения проводов для параллельных и последовательных схем.
- Используйте ABS для печати и изоляции контактов.
Инструкции по печати:
- 3D-модели напечатаны при высоте слоя 0.25 мм и ширине экструзии 0.56 мм.
- При необходимости измените параметры в SCAD файле для оптимальной прочности пружины.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
flexbatter18650Px1.stl Тип: .stl | Размер: 0.49 MBСкачать
-
flexbatterAAx1.stl Тип: .stl | Размер: 0.53 MBСкачать
-
flexbatterCR123Ax1.stl Тип: .stl | Размер: 0.48 MBСкачать
-
flexbatterAAAx1.stl Тип: .stl | Размер: 0.48 MBСкачать
-
flexbatter18650x1.stl Тип: .stl | Размер: 0.49 MBСкачать
-
flexbatterCx1.stl Тип: .stl | Размер: 0.49 MBСкачать
-
flexbatterAAAx2.stl Тип: .stl | Размер: 0.94 MBСкачать
-
flexbatterAAx2.stl Тип: .stl | Размер: 1.05 MBСкачать
-
flexbatter18650x2.stl Тип: .stl | Размер: 0.96 MBСкачать
-
flexbatter18650x3.stl Тип: .stl | Размер: 1.43 MBСкачать
-
flexbatterAAAx3.stl Тип: .stl | Размер: 1.40 MBСкачать
-
flexbatterAAx3.stl Тип: .stl | Размер: 1.56 MBСкачать
-
flexbatter18650x4.stl Тип: .stl | Размер: 1.89 MBСкачать
-
flexbatterAAAx4.stl Тип: .stl | Размер: 1.86 MBСкачать
-
flexbatterAAx4.stl Тип: .stl | Размер: 2.07 MBСкачать
-
flexbatter.scad Тип: .scad | Размер: 0.01 MBСкачать
-
flexbatter26650x1.stl Тип: .stl | Размер: 0.49 MBСкачать
-
flexbatter26650x2.stl Тип: .stl | Размер: 0.96 MBСкачать
-
flexbatter26650x3.stl Тип: .stl | Размер: 1.43 MBСкачать
-
flexbatter26650x4.stl Тип: .stl | Размер: 1.90 MBСкачать
-
flexbatter18700x1.stl Тип: .stl | Размер: 0.48 MBСкачать
-
flexbatter18700x3.stl Тип: .stl | Размер: 1.42 MBСкачать
-
flexbatter18700x2.stl Тип: .stl | Размер: 0.95 MBСкачать
-
flexbatter18700x4.stl Тип: .stl | Размер: 1.89 MBСкачать
-
flexbatterAAx5.stl Тип: .stl | Размер: 2.63 MBСкачать
-
flexbatterCR123Ax2.stl Тип: .stl | Размер: 0.97 MBСкачать
-
flexbatterCR123Ax3.stl Тип: .stl | Размер: 1.45 MBСкачать
-
flexbatter14250x1.stl Тип: .stl | Размер: 0.51 MBСкачать
-
flexbatter1xCR2.stl Тип: .stl | Размер: 0.51 MBСкачать
-
flexbatterAAx6.stl Тип: .stl | Размер: 0.88 MBСкачать
-
flexbatter21700x1.stl Тип: .stl | Размер: 0.51 MBСкачать
-
flexbatter21700x2.stl Тип: .stl | Размер: 1.00 MBСкачать
-
flexbatter21700x3.stl Тип: .stl | Размер: 1.50 MBСкачать
