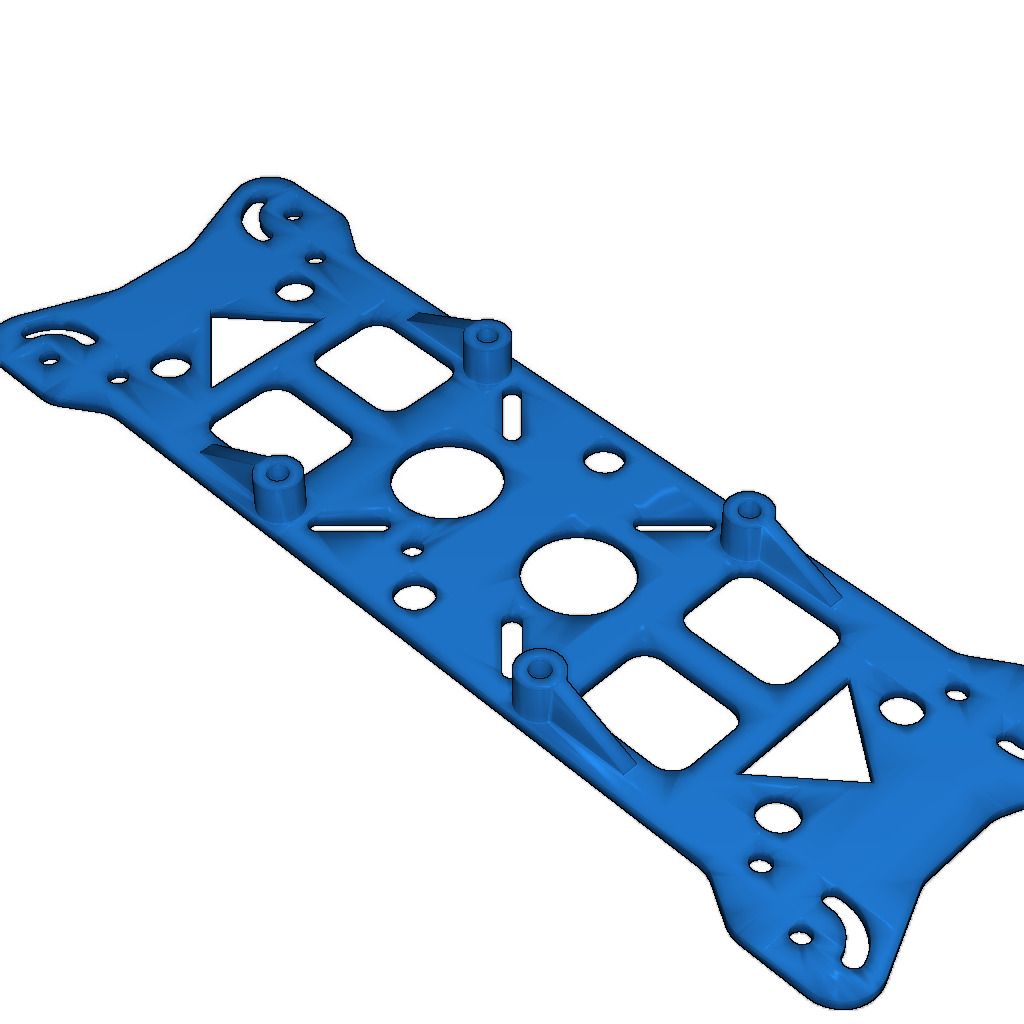

MHQ2 Складной Мини Квадрокоптер - 3D Модель
admin | 05.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (10)
Представляем улучшенную 3D-модель складного мини квадрокоптера MHQ2. Эта модель основана на успешном оригинальном каркасе MHQ и обладает следующими ключевыми нововведениями:
- Улучшенная основа с уменьшенной торсионной жесткостью для большей стабильности в полете.
- Камера и батарея расположены ниже центра тяжести и крепятся на летательном контроллере.
- Упрощенная установка: верхняя пластина крепится напрямую к основанию.
- Широкая стойка для приземления с возможностью установки батареи на основании.
- Улучшенная прочность и толстина стойки для приземления.
- Отверстия для крепления SMA-удлинителей.
- Интегрированная поддержка для GoPro и Mobius.
- Укрепленная структура, снижающая повреждения при авариях и поднимающая GoPro для использования USB-кабеля FPV.
- Поддержка амортизаторов типа "бобина" M3.
Рекомендуемая конфигурация:
- Моторы: 2204 размер 2300kv
- Контроллер полета + AIO ESC
- Пропеллеры 5 дюймов
- Батарея 3S 1500mAh
- Батарея 4s 1500mAh (не рекомендуется для начинающих)
- Изоляторы вибраций
Для получения списка винтов, дистанционных шайб и других мелких деталей смотрите изображение в галерее.
Настройки печати:
Минимальный размер печатного стола 200x200 мм. Крупнейшая деталь должна помещаться, когда она повернута на 45 градусов.
Требуемое оборудование:
16x болта M2 или M3 длиной 6 мм (в зависимости от используемых моторов).
4x болта M3 длиной 18 мм и 4x болта M3 длиной 20 мм для рук.
8x нейлоновых шайб M3 и 8x тонких металлических шайб M3 для рук.
4x болта M3 длиной 18 мм и 4x гайки M3 для основания.
4x болта M3 длиной 18 мм и 4x гайки M3 для стойки.
35mm M3 резьбовые цепи для расстояния со 12x болтами M3 длиной 5 мм.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
arm-xl.STL Тип: .STL | Размер: 0.32 MBСкачать
-

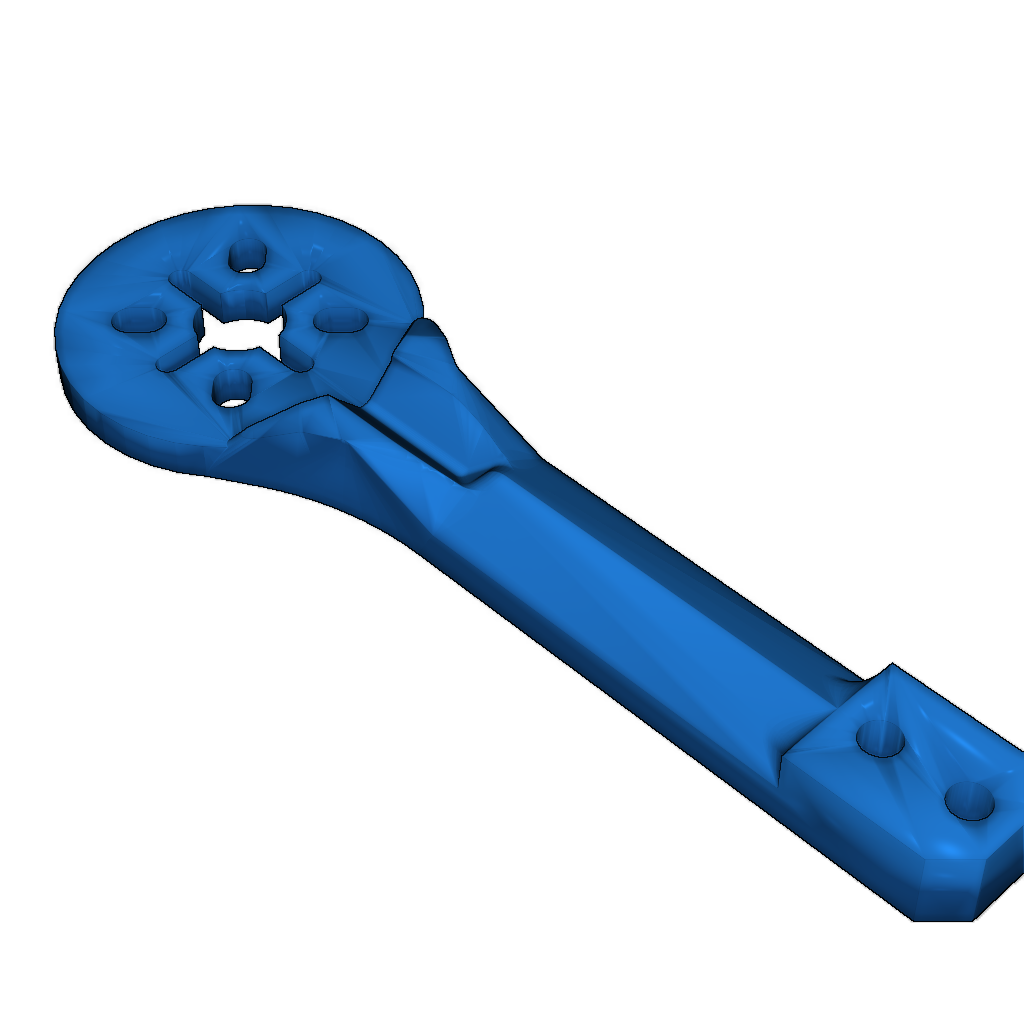

arm-v3.STL Тип: .STL | Размер: 0.24 MBСкачать
-

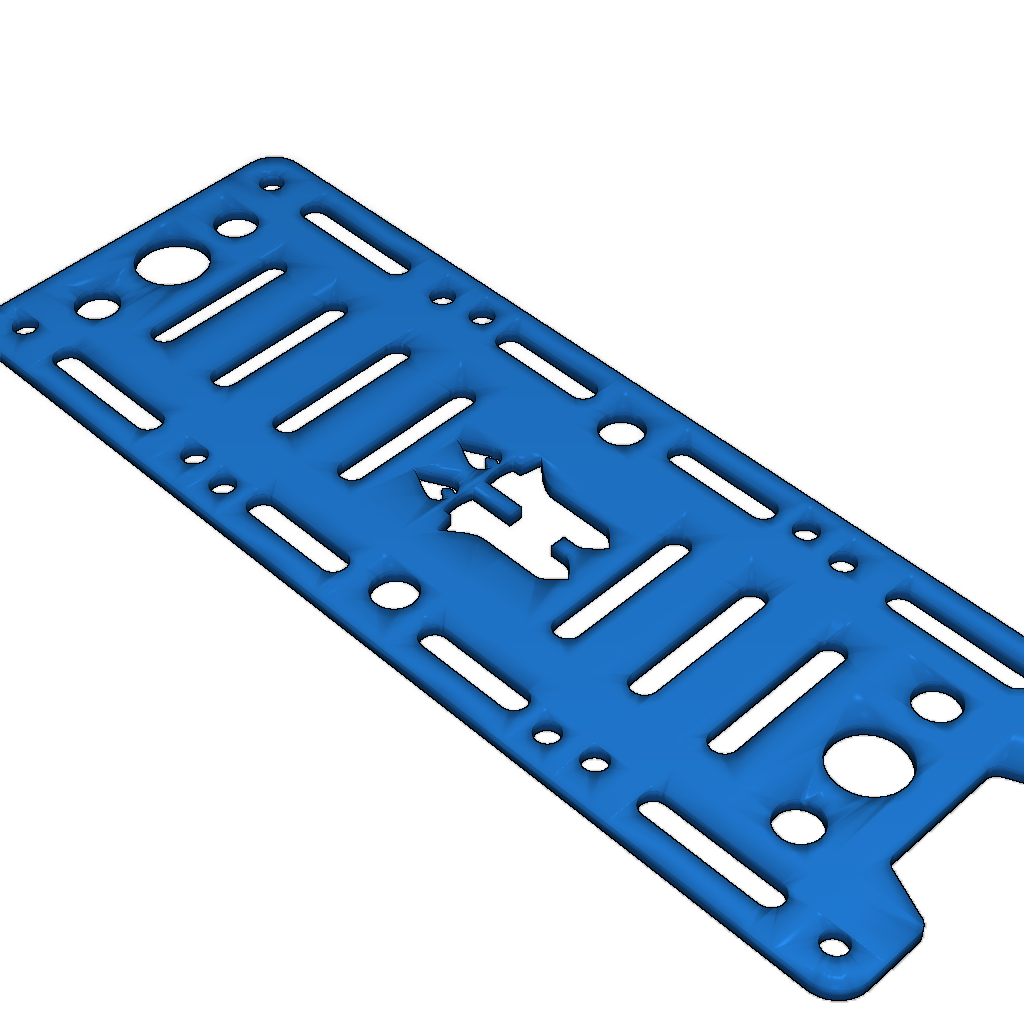

clean-upper.STL Тип: .STL | Размер: 0.36 MBСкачать
-
tilt-10.STL Тип: .STL | Размер: 0.00 MBСкачать
-

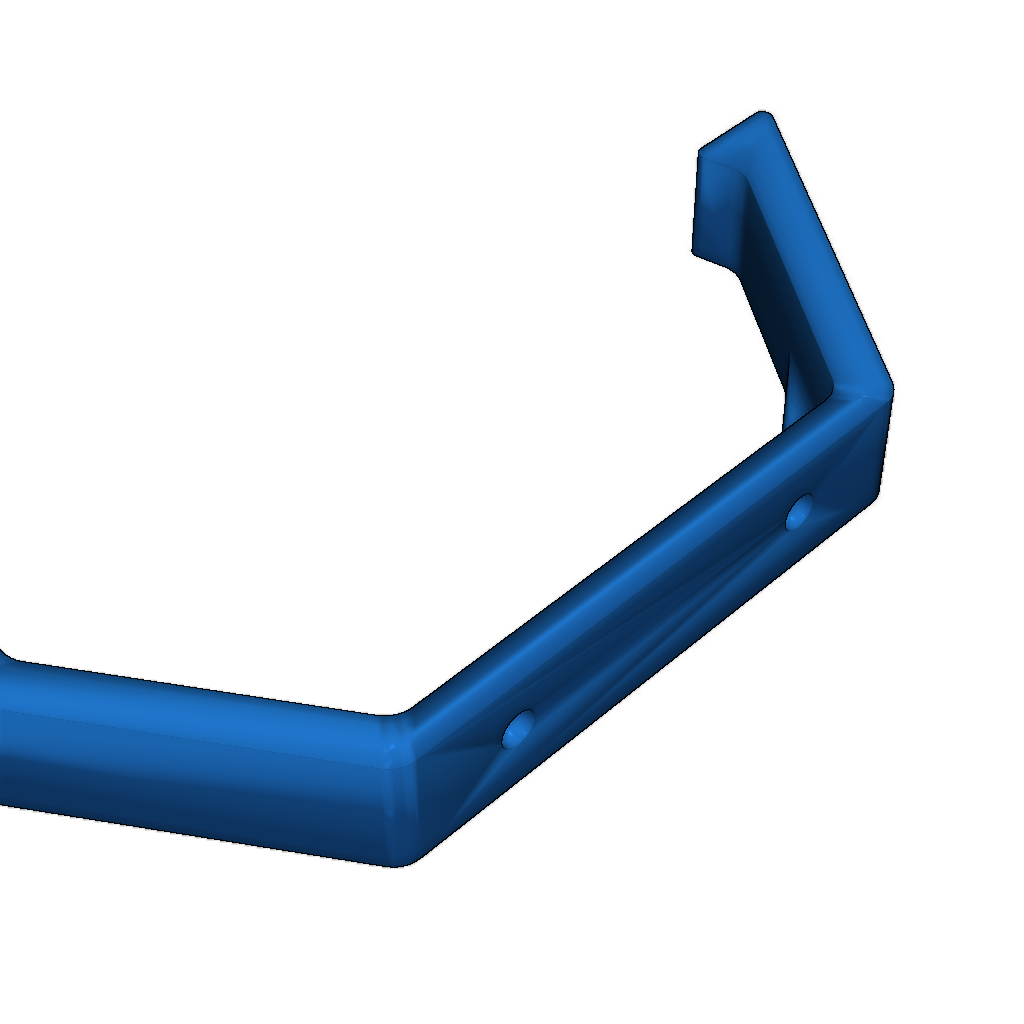

landing.STL Тип: .STL | Размер: 0.06 MBСкачать
-

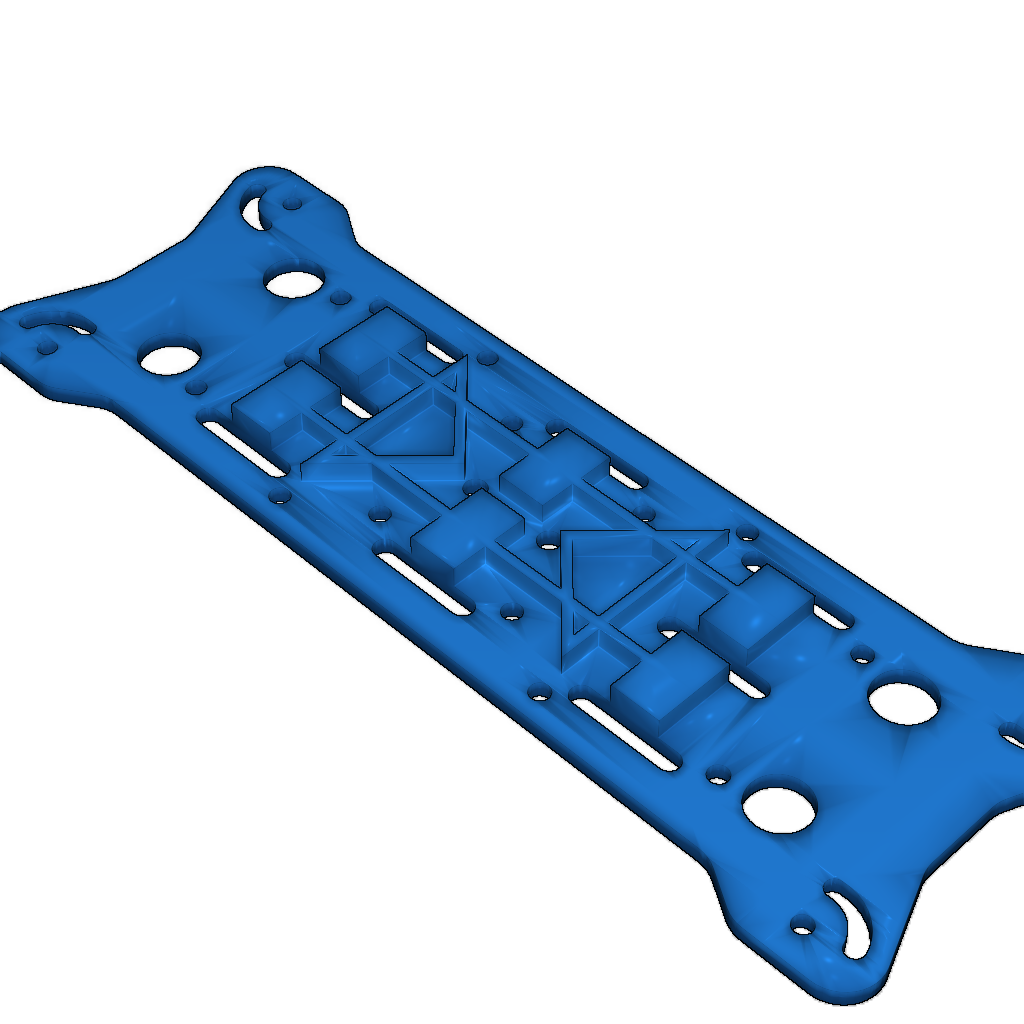

base-upper_7mm-vibe-mount.STL Тип: .STL | Размер: 0.35 MBСкачать
-

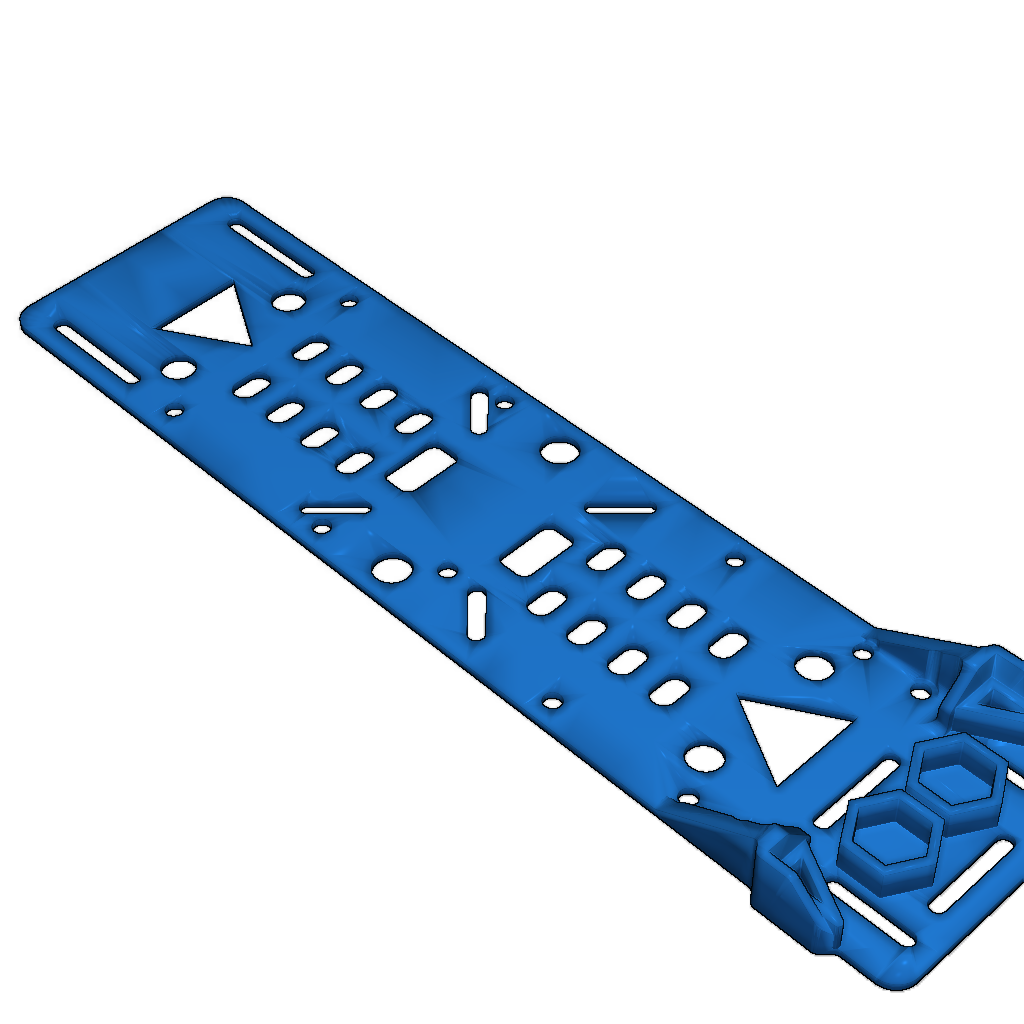

base_lower.STL Тип: .STL | Размер: 0.34 MBСкачать
-

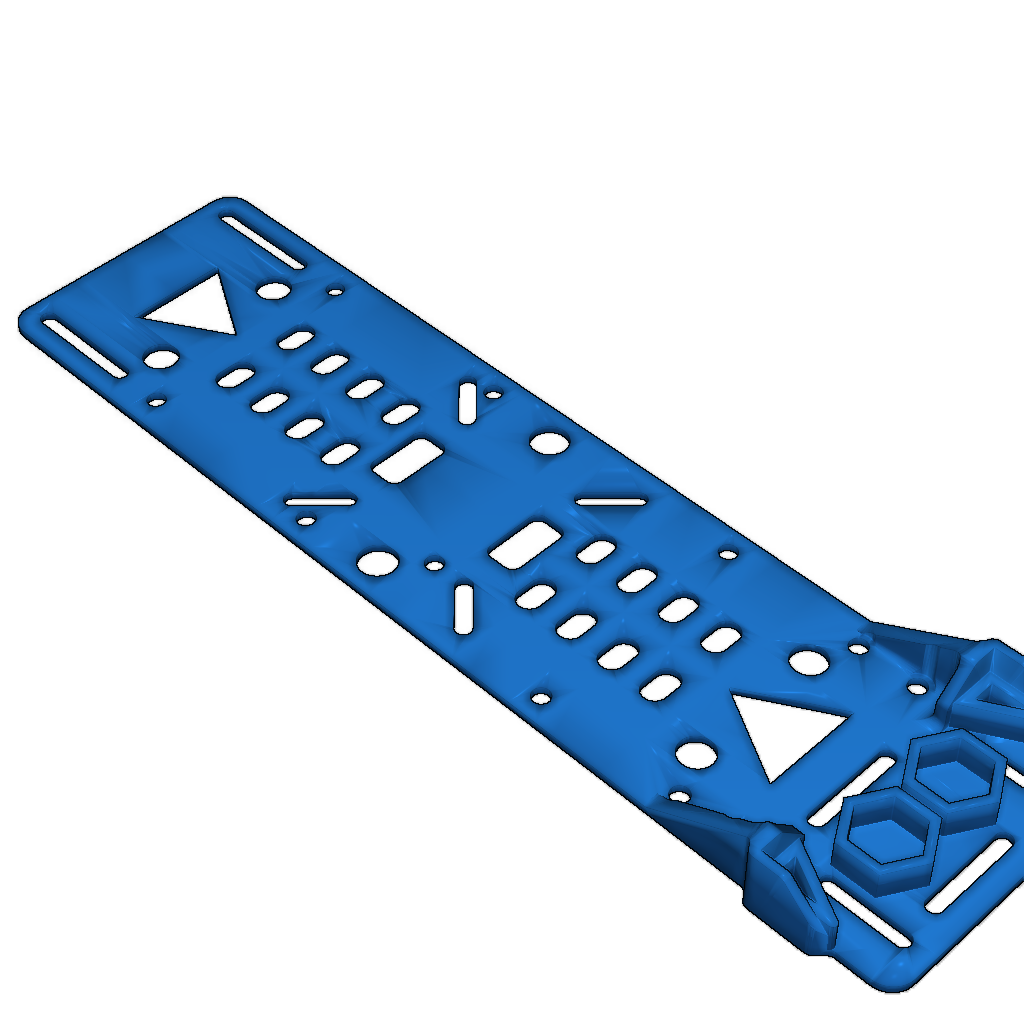

clean-lower.STL Тип: .STL | Размер: 0.55 MBСкачать
-

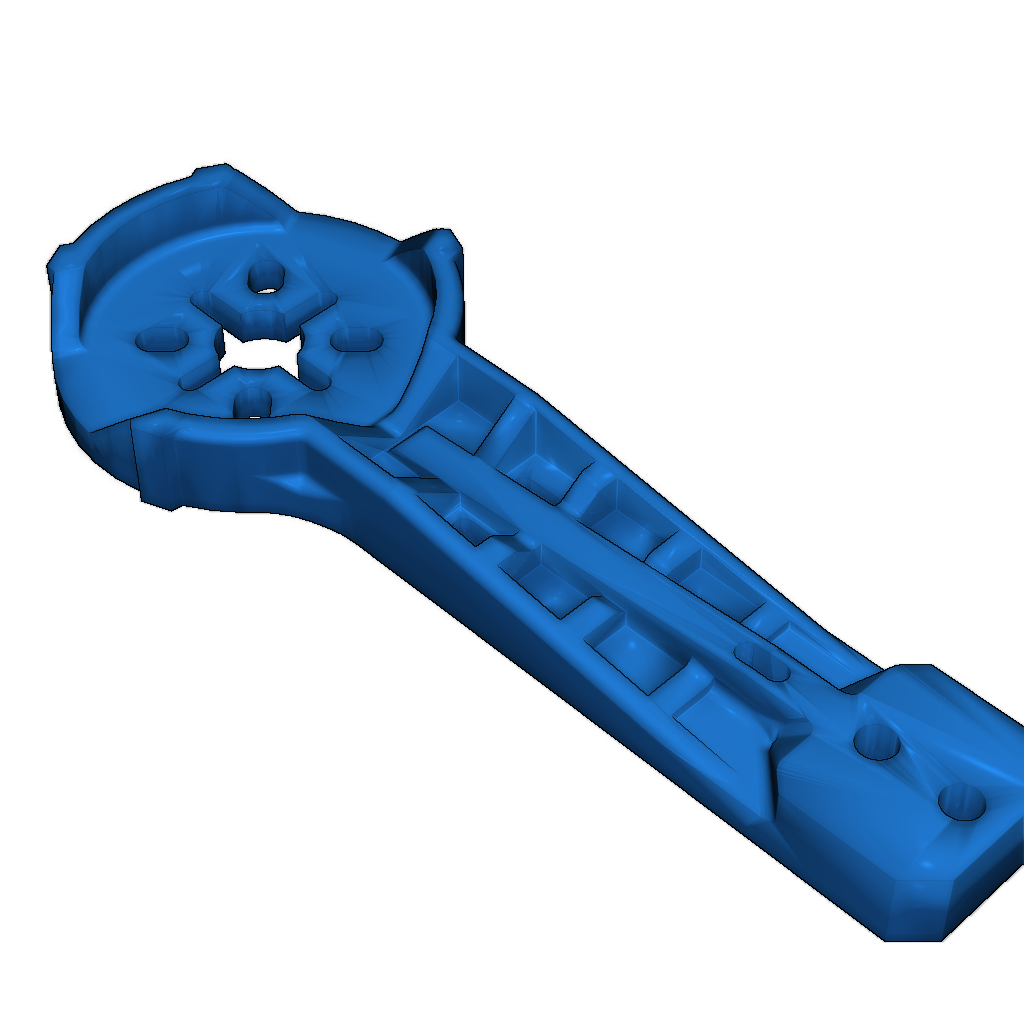

arm-rugged_low-wall-v2.STL Тип: .STL | Размер: 0.57 MBСкачать
-
clean-lower_7mm-vibe-mount_short.STL Тип: .STL | Размер: 0.55 MBСкачать
