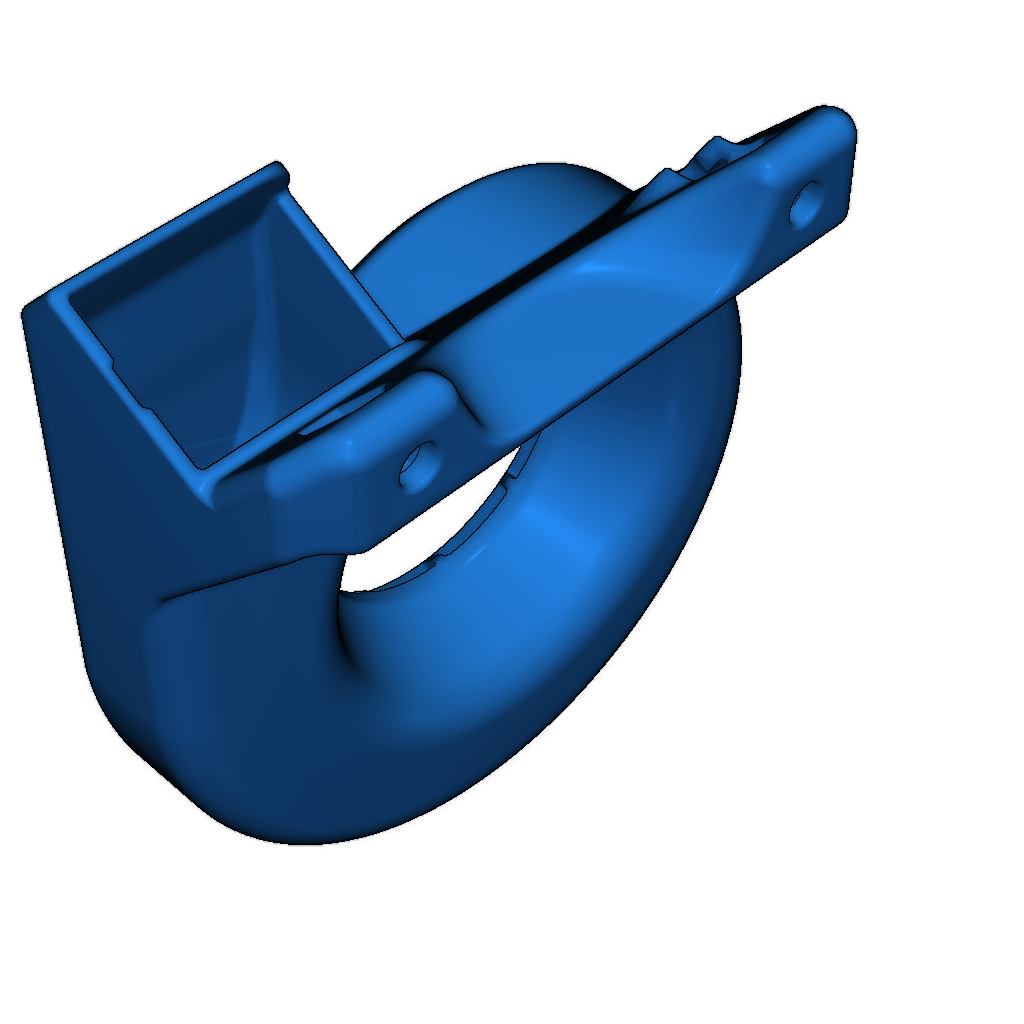

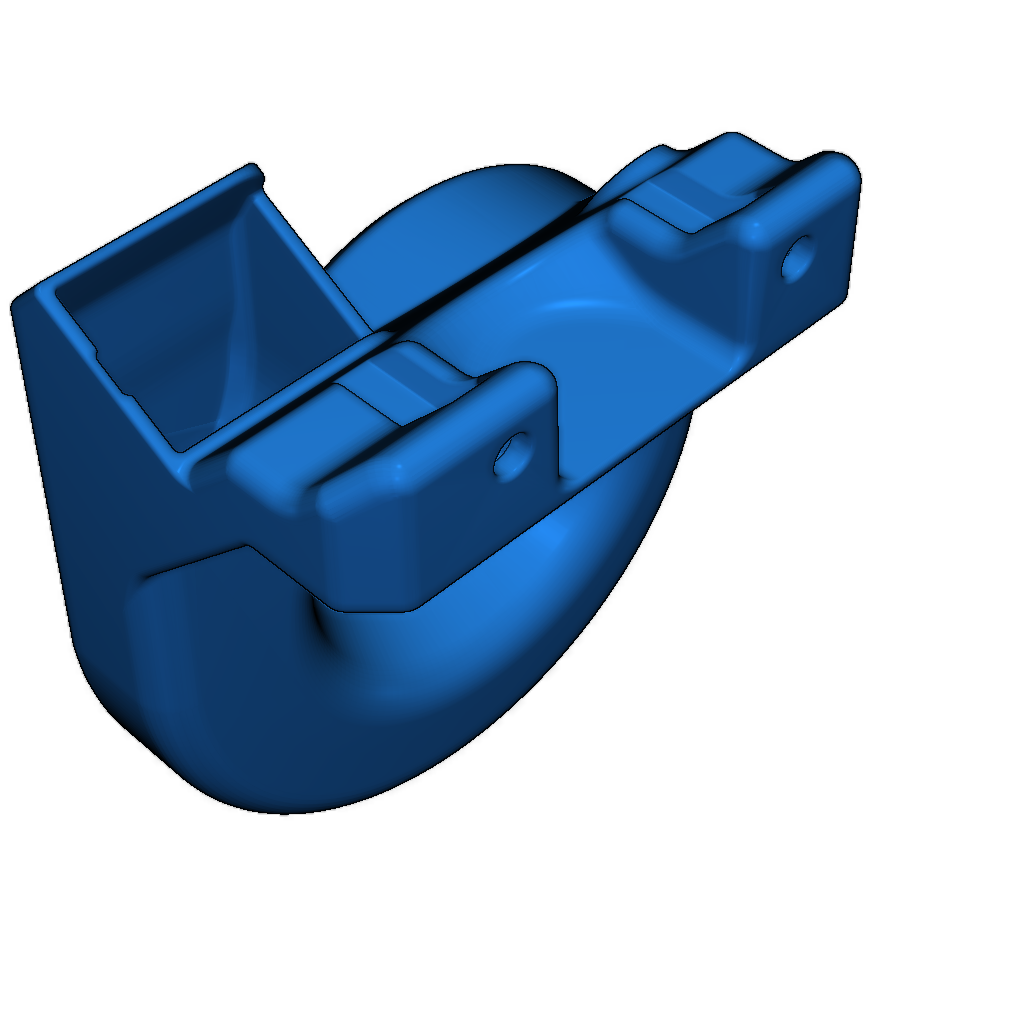

DiiiCooler — это кулер, который устанавливается вокруг горячего конца 3D-принтера Wanhao Duplicator i3. Он обеспечивает 360-градусное охлаждение горячего конца во время печати.

Рекомендуемые радиальные вентиляторы:

Напечатайте данный кулер без поддержки, используя ABS, PET-G или другие нити, которые могут выдерживать высокие температуры. PLA также возможно, но используйте на свой страх и риск.

Выбор подходящего DiiiCooler:

  • V1.0 - DiiiCooler_Rev3-21.STL или DiiiCooler_SHORT_Rev3-21.STL
  • V2.0 - DiiiCooler_Rev3-21.STL или DiiiCooler_SHORT_Rev3-21.STL
  • V2.1 - DiiiCooler_Rev3-21-V2-1_Beta3.STL
  • PLUS - DiiiCooler_Rev3-21-V2-1_Beta3.STL

Внимание для владельцев V2.1: Проверьте расстояние между монтажными отверстиями:

  • 30.8 мм: Выберите V2.1 Beta 2 или Beta 3 (удлиненные отверстия).
  • 40 мм: Выберите DiiiCooler_Rev3-21 или DiiiCooler_SHORT_Rev3-21.

Необходимое оборудование:

  • 1 шт. винт M4x20 (или длиннее)
  • 2 шт. винта M3x10 или M3x12
  • 1 шт. гайка M4 (или храповая гайка)
  • 2 шт. гайка M3 (или храповая гайка)
  • 1 шт. радиальный вентилятор 51x51x15 мм

Инструкция по установке:

  1. Используйте винты и гайки M3 для крепления кулера в двух отверстиях от стандартного кулера.
  2. Используйте винт и гайку M4 для крепления радиального вентилятора к кулеру.
  3. Подключите вентилятор к 3D-принтеру в том месте, где был подключен стандартный 30 мм вентилятор.

Краткая версия: Если DiiiCooler касается стола для сборки, вы можете попробовать короткую версию "DiiiCooler_SHORT_Rev3-21.STL". Она на 1.5 мм короче, но используйте её только в случае, если стандартный кулер вызывает проблемы, так как она может охлаждать горячий конец более эффективно.

PID управление температурой: Рекомендуется для оптимальной работы горячего конца. Для лучшего контроля температуры используйте PID-тюнинг. В Repetier-Host перейдите в [Config] -> [Firmware EEPROM Configuration] и измените параметры:

  • Extr.1 heat manager [0-3] = 1
  • Extr.1 PID P-gain/dead-time = 7
  • Extr.1 PID I-gain = 0.5
  • Extr.1 PID D-gain = 25

Адаптер для стандартного 30 мм вентилятора: Добавлен адаптер для 30 мм вентилятора. Он будет работать лучше, чем стандартный кулер, но не так эффективно, как радиальный вентилятор, и пайка не требуется.

Адаптер для 40 мм вентилятора: Добавлен адаптер для 40 мм вентилятора. Его производительность будет схожа с адаптером для 30 мм, но далеким от радиального вентилятора. Используйте только в случае поломки стандартного вентилятора 30 мм.

Скачать все файлы в одном архиве:

Скачать архив (ZIP)

Список отдельных файлов:

  • DiiiCooler_Adapter_30mm_Rev1.STL Тип: .STL | Размер: 1.26 MB
    Скачать
  • DiiiCooler_Rev3-21.STL Тип: .STL | Размер: 5.66 MB
    Скачать
  • DiiiCooler_Rev3-21-V2-1_Beta3.STL Тип: .STL | Размер: 5.78 MB
    Скачать
  • DiiiCooler_Adapter_40mm_Rev1.STL Тип: .STL | Размер: 1.16 MB
    Скачать
  • DiiiCooler_SHORT_Rev3-21.STL Тип: .STL | Размер: 5.58 MB
    Скачать
  • DiiiCooler_Rev3-21-V2-1_Beta2.STL Тип: .STL | Размер: 5.87 MB
    Скачать
