Глубиномер для отверстий

admin | 07.12.2025

Загрузка 3D модели...

ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение

(0) 21 48

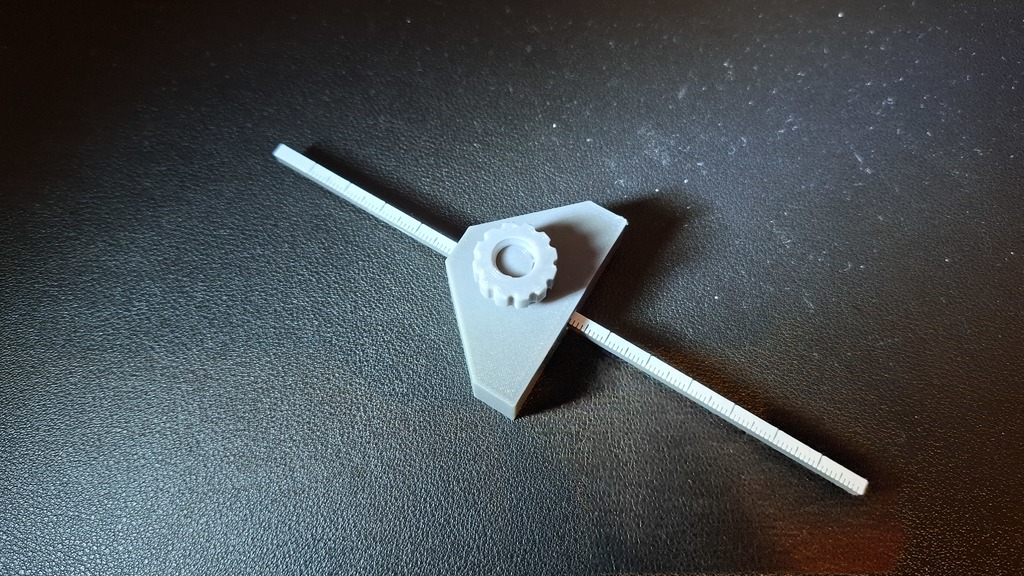

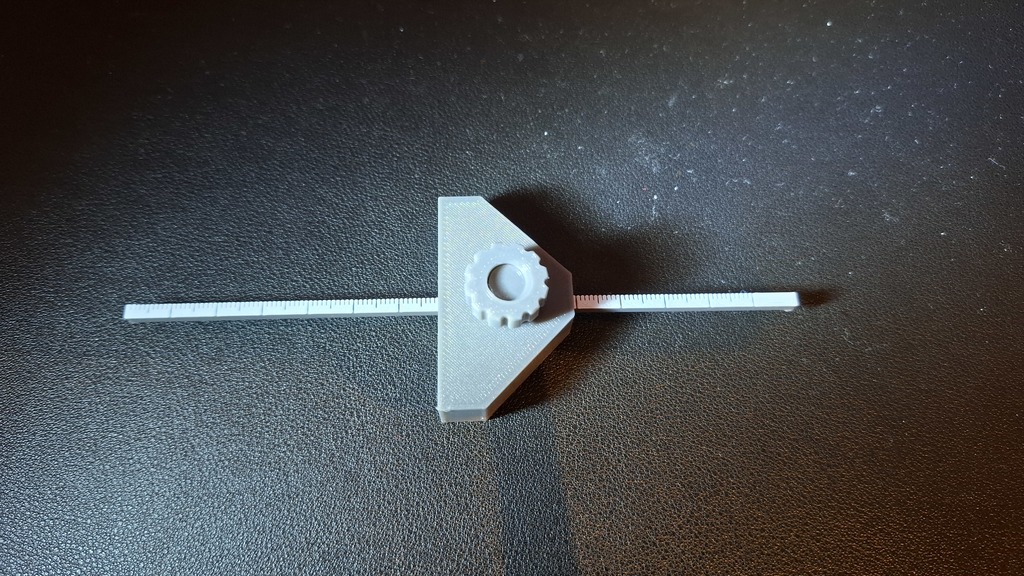

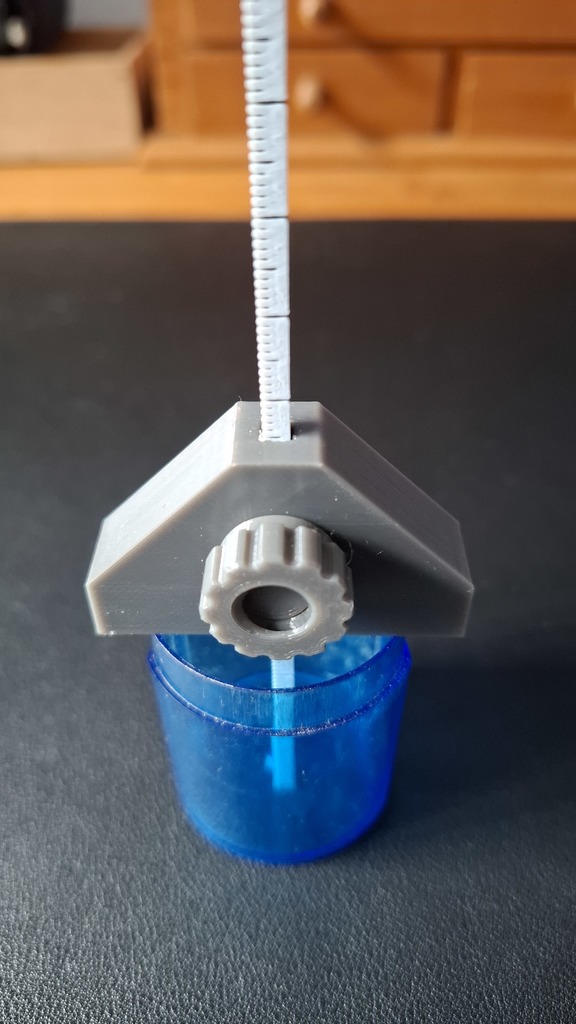

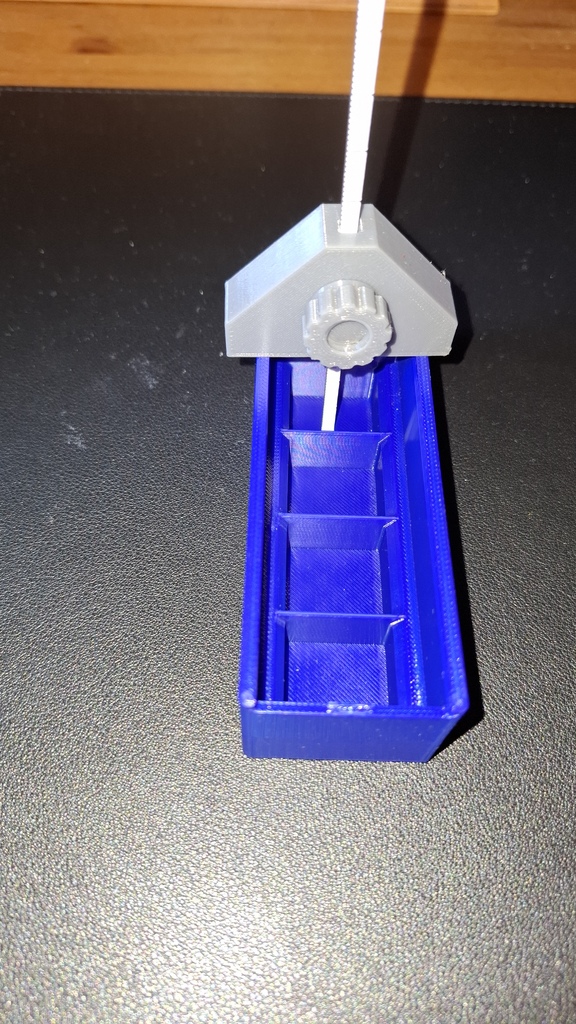

Описание модели: Глубиномер для измерения глубины отверстий с минимальным диаметром 5 мм.

Назначение: Используется для точного определения глубины различных отверстий, что может быть полезно в металлообработке и других областях.

Особенности конструкции:

Изготовлен из пластика с использованием 3D-печати.
Включает квадратный глубинометр с миллиметровой шкалой для удобства измерений.

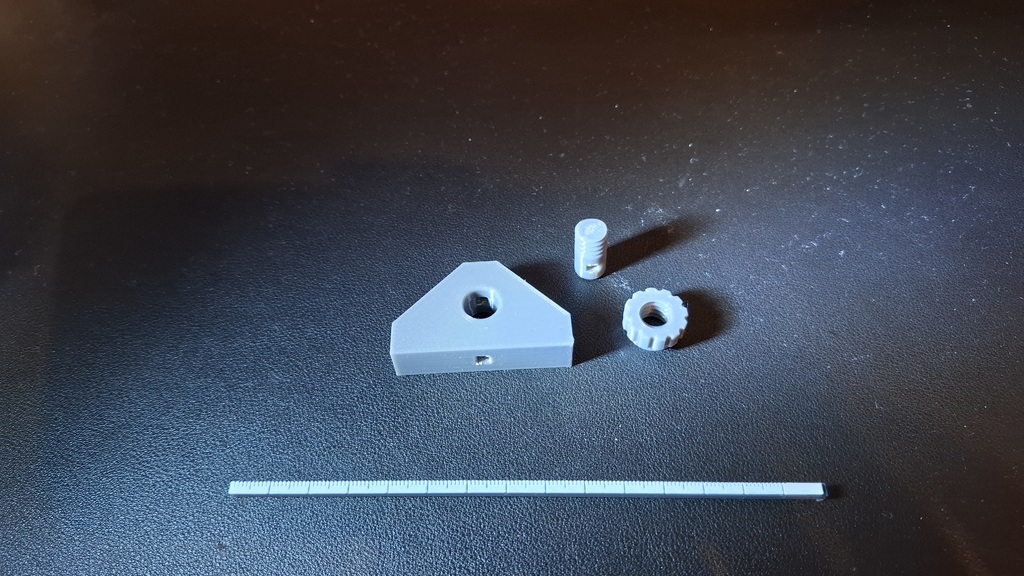

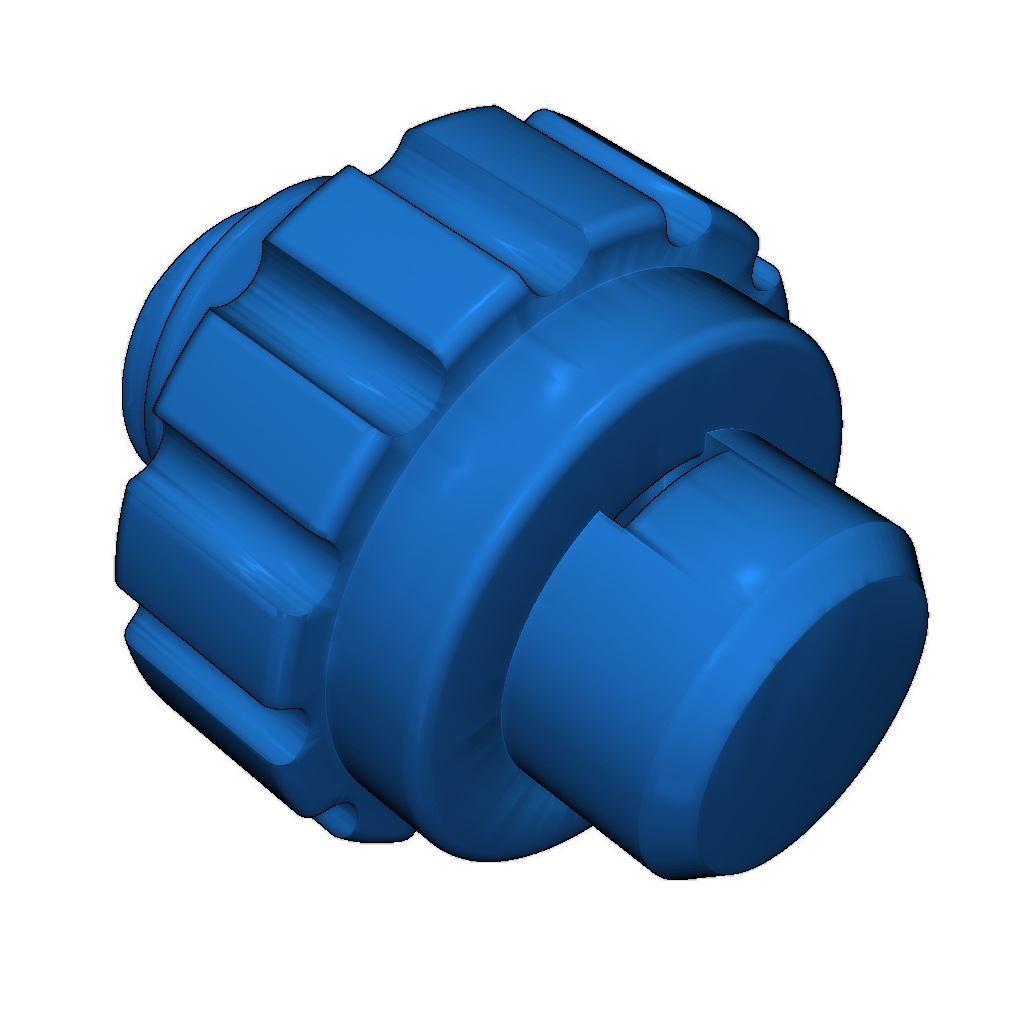

Проект состоит из четырех частей: основной блок, глубинный стержень, зажим и рукоятка.

Рекомендации по печати:

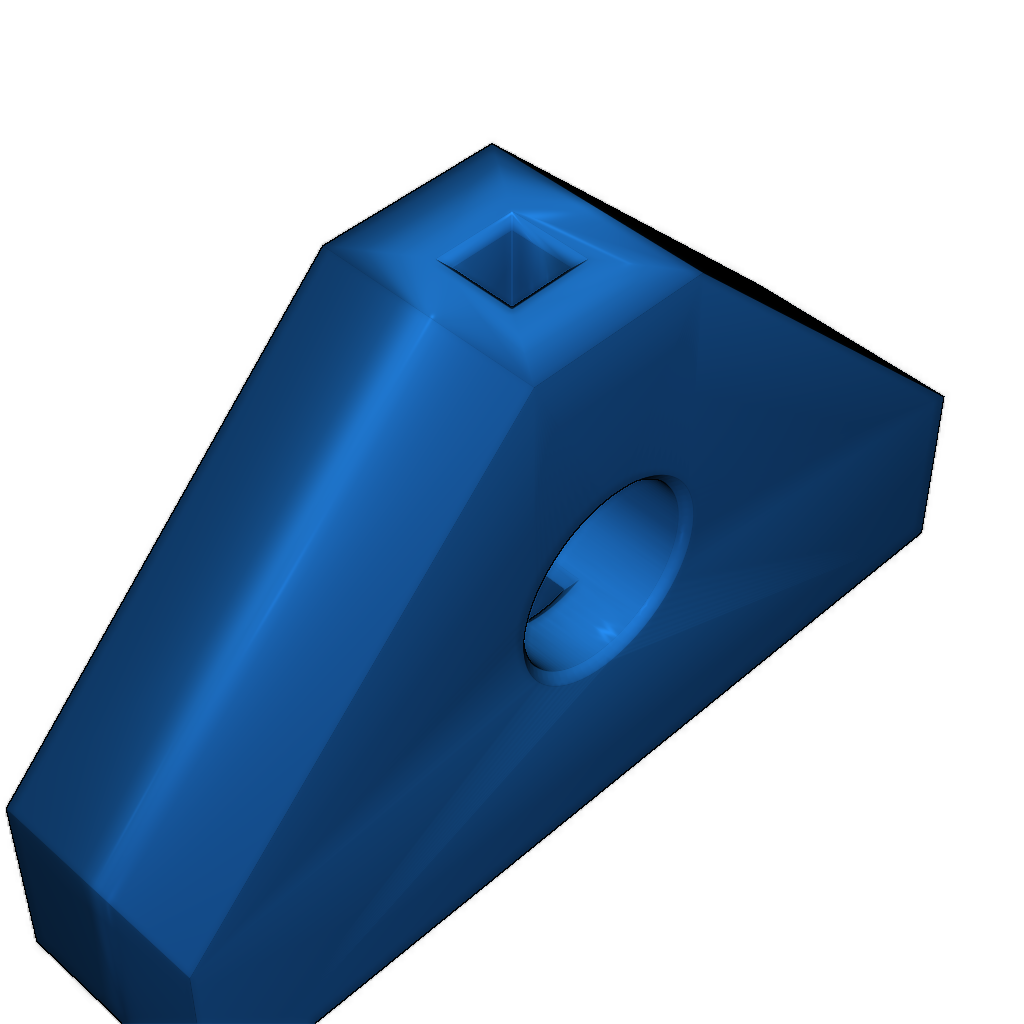

Рекомендуется использовать PETG с высотой слоя 0.16 мм и 90% заполнением для основного блока.

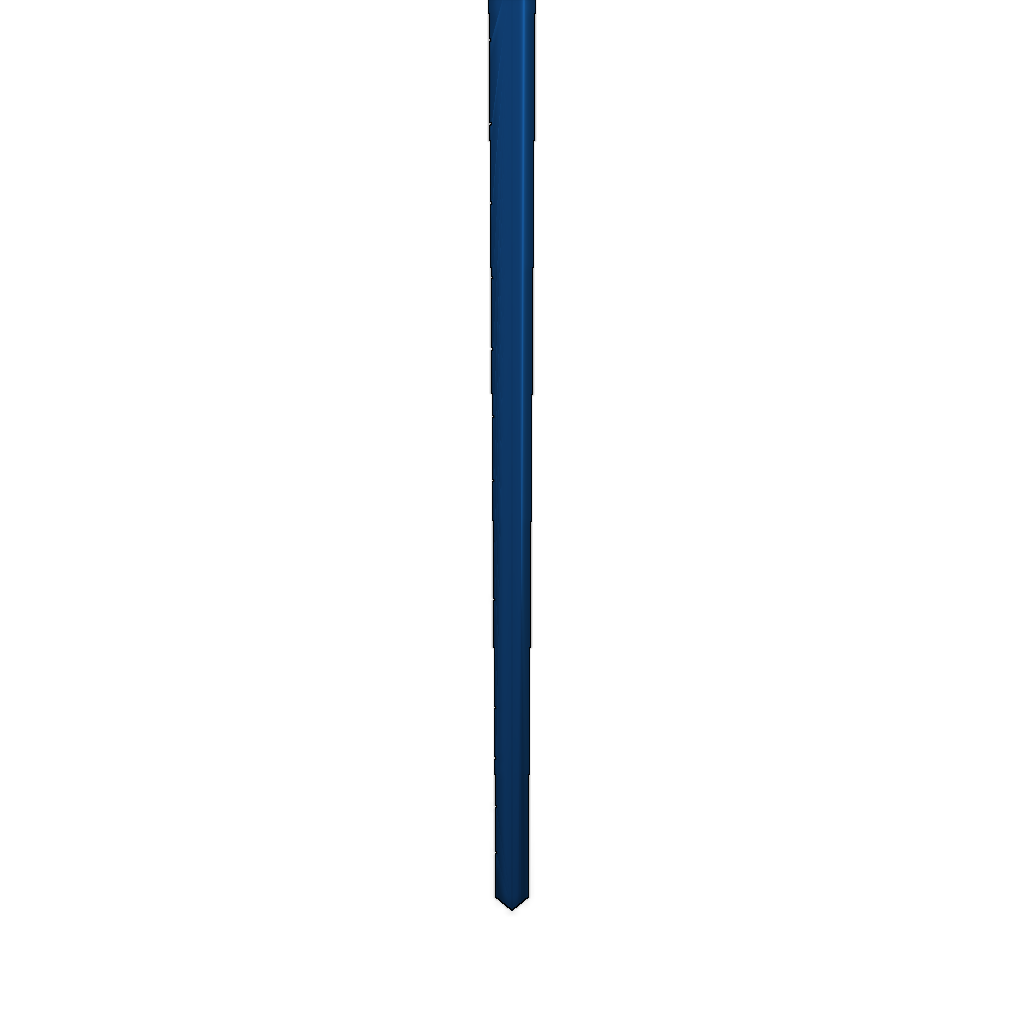

Глубинный стержень печатать в двух цветах PETG с высотой слоя 0.12 мм для лучшей читаемости шкалы.

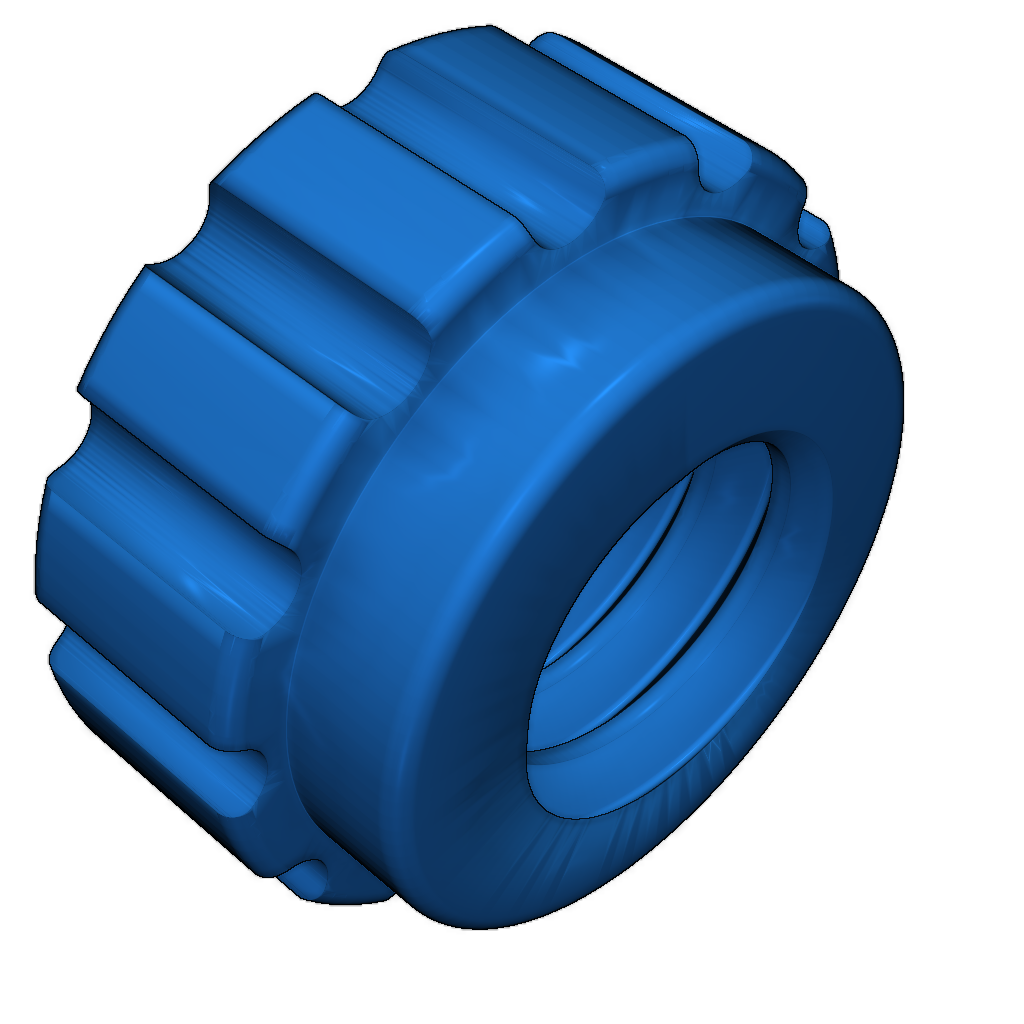

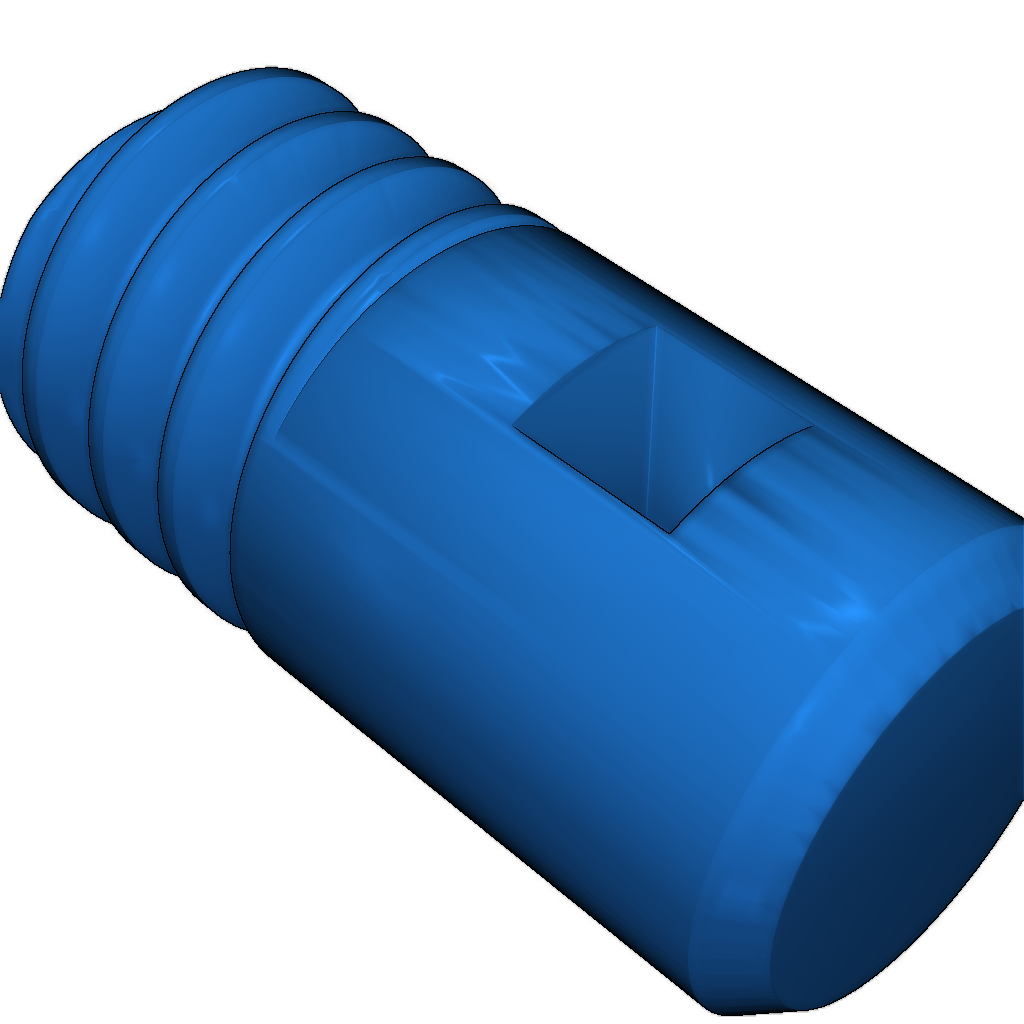

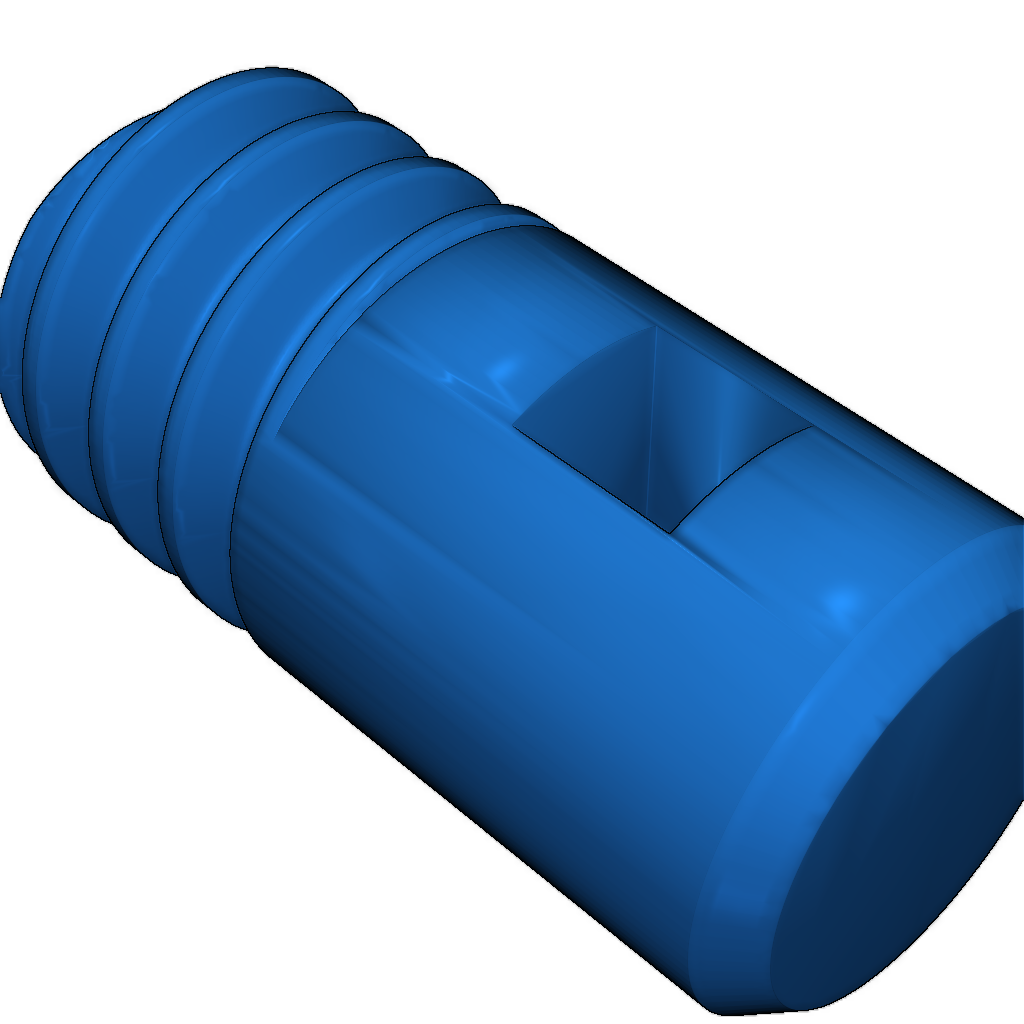

Зажим и рукоятку лучше печатать с высотой слоя 0.08 мм для точного воспроизведения резьбы.
Не требуется поддержка, но рекомендуется обработка отверстий с помощью квадратной напильника для удаления неровностей.
