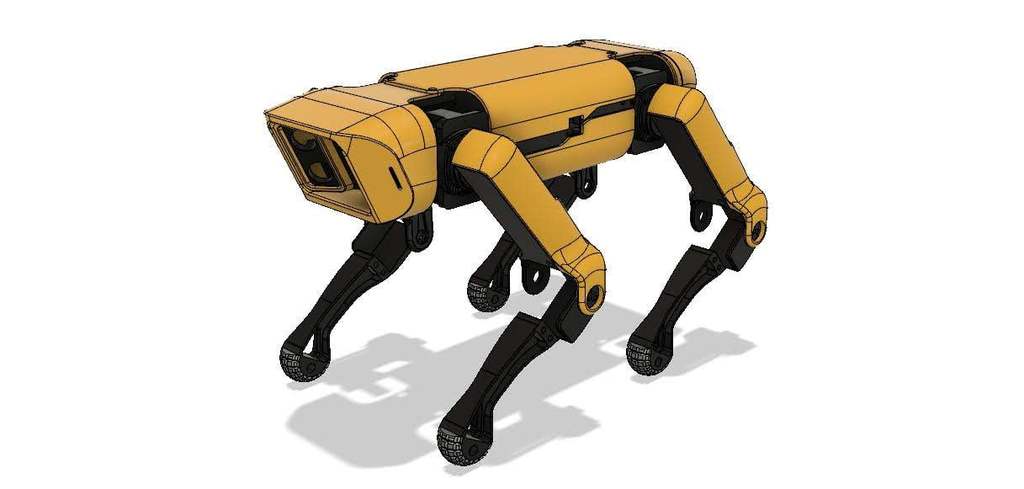

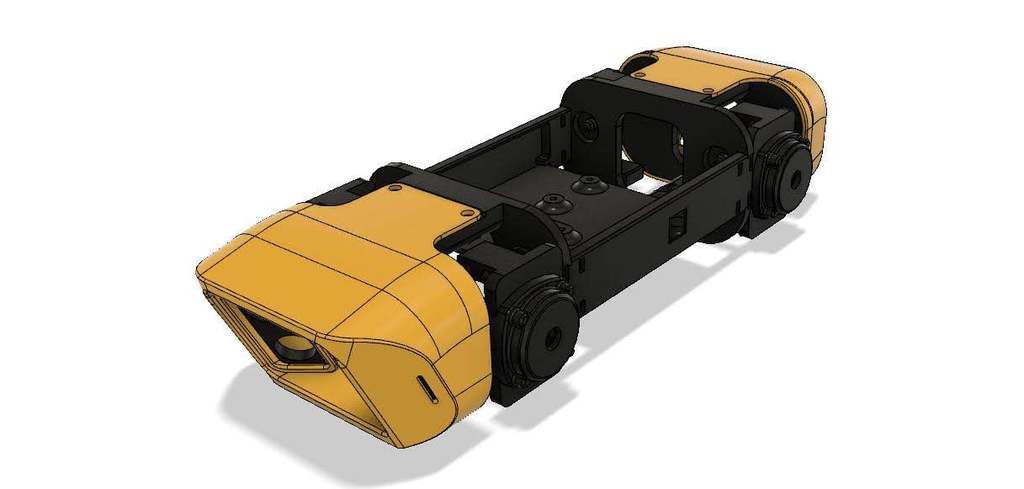

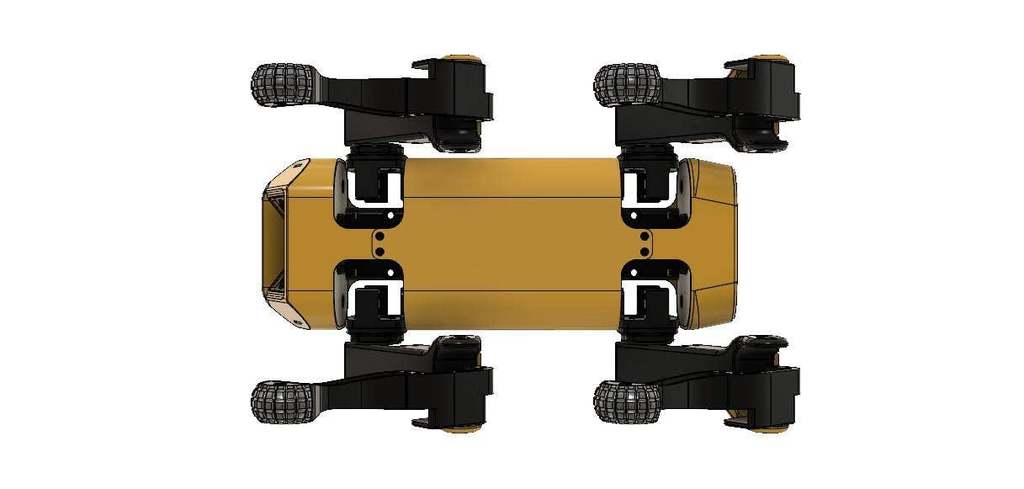

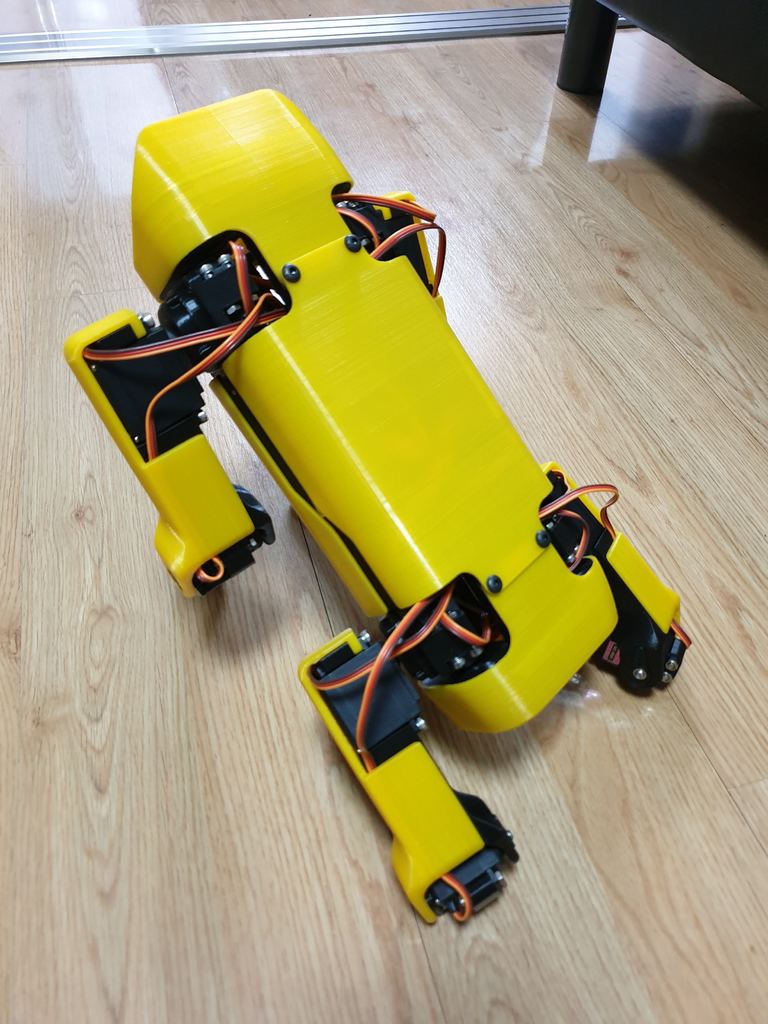

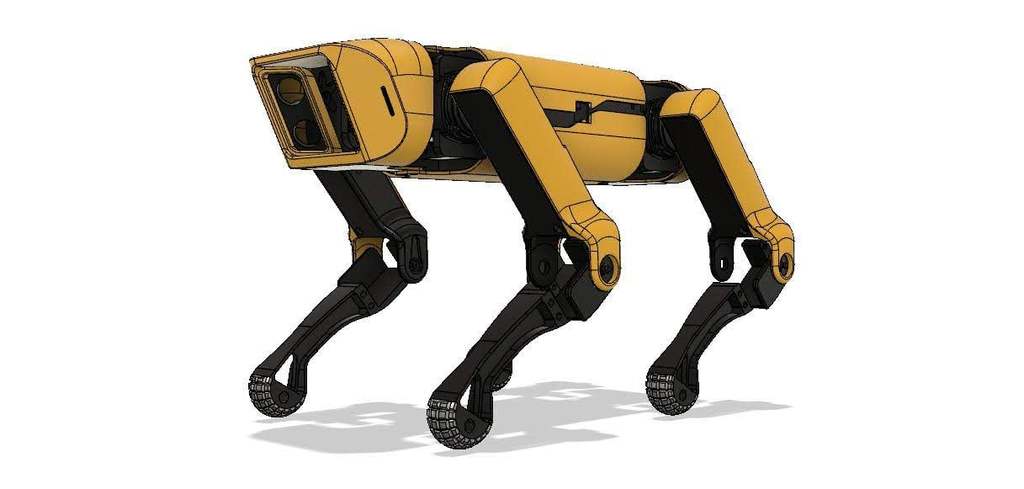

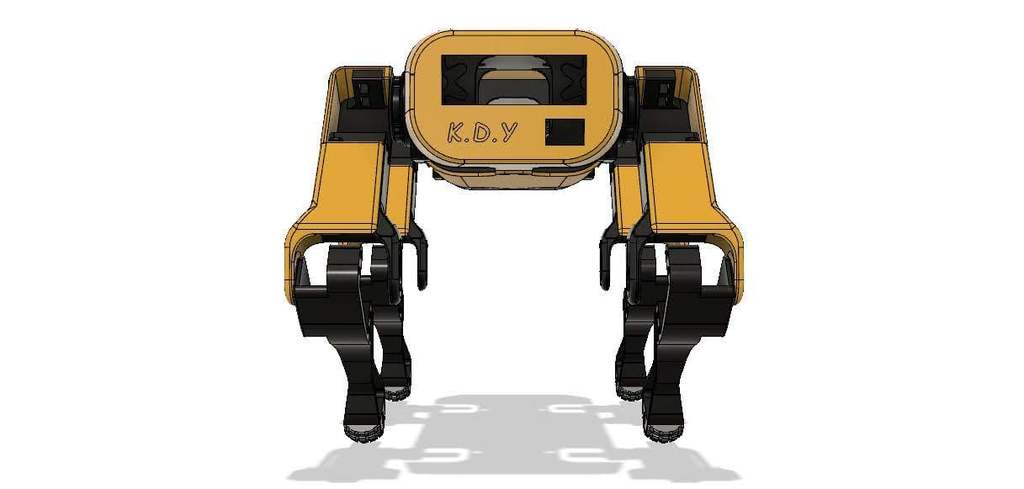

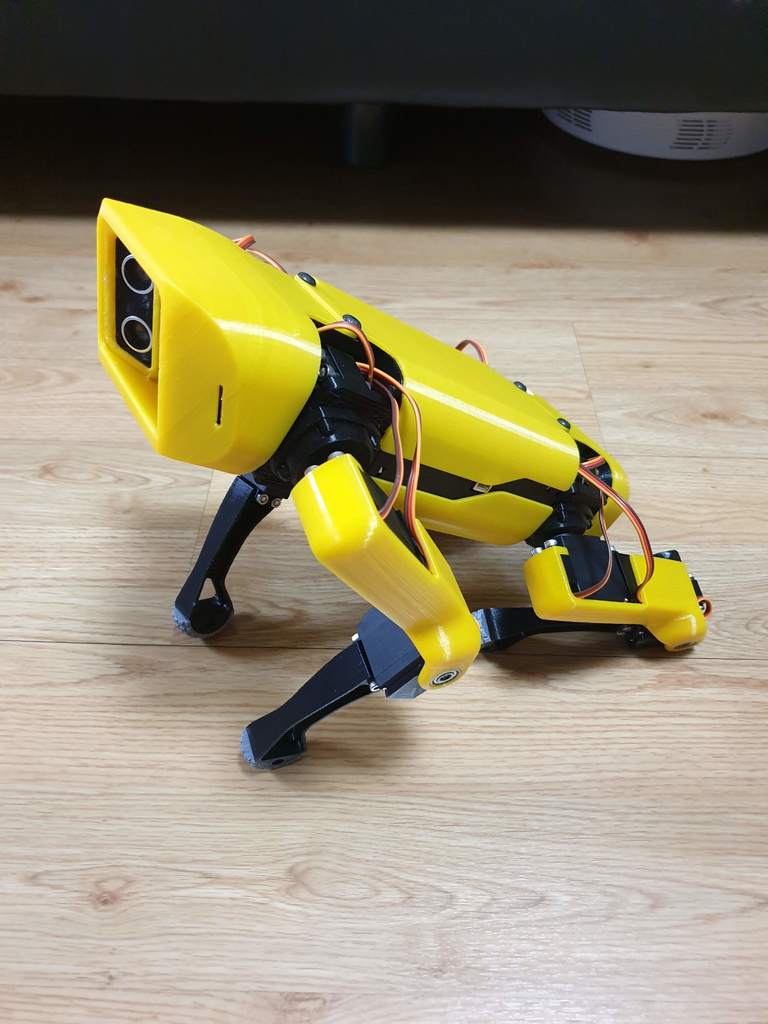

SpotMicro - это 3D модель робота, работающего на базе Arduino Mega. Она предназначена для создания мобильного робота, который может использоваться для картографирования и избегания препятствий с помощью ультразвуковых датчиков.
Конструкция: Модель включает в себя 12 сервомоторов MG 996 R, два ультразвуковых сенсора HC-SR04, Bluetooth модуль HC-06 и гироскопический сенсор MPU-6050. Для сборки необходимо использовать горячий клей для крепления сервоприводов к 3D напечатанным частям.
Рекомендации по печати: Если вы планируете использовать другую плату, вам нужно будет самостоятельно переработать файл "plate" и напечатать файл "non-mega" вместо стандартного. Обязательно следите за размерами и совместимостью деталей во время печати.
Для сборки вам понадобятся следующие компоненты:
- 12 × MG 996 R сервомотор
- 1 × Arduino Mega
- 2 × HC-SR04 ультразвуковых сенсора
- 1 × HC-06 Bluetooth модуль
- 1 × MPU-6050 гироскопический сенсор
- 1 × I2C 16x2 LCD модуль
- 1 × переключатель RL3-4
- 7.4v аккумулятор
- Шурупы, гайки и подшипники
- 8 × 'M5×15'
- 40 × 'M4×20'
- 8 × 'M4×15'
- 48 × 'M4 гайка'
- 4 × 'M3×20'
- 28 × 'M3×10'
- 16 × 'M3 гайка'
- 8 × 'F625zz фланцевые подшипники'
-
B_cover_cls.stlСкачать
-
non-mega_B_cover_cls.stlСкачать
-
non-mega_B_cover_mg.stlСкачать
-
R_cover.stlСкачать
-
B_cover_mg.stlСкачать
-
F_cover.stlСкачать
-
foot.stlСкачать
-
I_shoulder_cls.stlСкачать
-
I_shoulder_mg.stlСкачать
-
L_arm_cls.stlСкачать
-
L_arm_cover.stlСкачать
-
L_arm_joint_cls.stlСкачать
-
L_arm_joint_mg.stlСкачать
-
L_arm_mg.stlСкачать
-
L_side_plate.stlСкачать
-
L_ultra_sonic.stlСкачать
-
L_wrist_cls.stlСкачать
-
L_wrist_mg.stlСкачать
-
non-mega_L_side_plate.stlСкачать
-
non-mega_T_cover_cls.stlСкачать
-
non-mega_T_cover_mg.stlСкачать
-
O_shoulder.stlСкачать
-

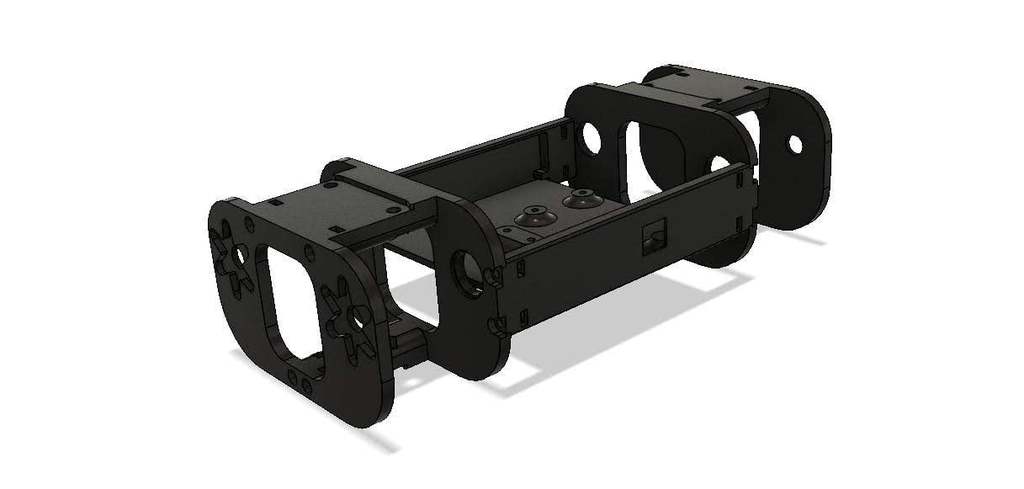

plate.stlСкачать
-
R_arm_cls.stlСкачать
-
R_arm_cover.stlСкачать
-
R_arm_joint_cls.stlСкачать
-
R_arm_joint_mg.stlСкачать
-
R_arm_mg.stlСкачать
-
R_side_plate.stlСкачать
-
R_ultra_sonic.stlСкачать
-
R_wrist_cls.stlСкачать
-
R_wrist_mg.stlСкачать
-
T_cover_cls.stlСкачать
-
T_cover_mg.stlСкачать
