Замена шестерни для мотора смешивания
admin | 30.11.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (2)

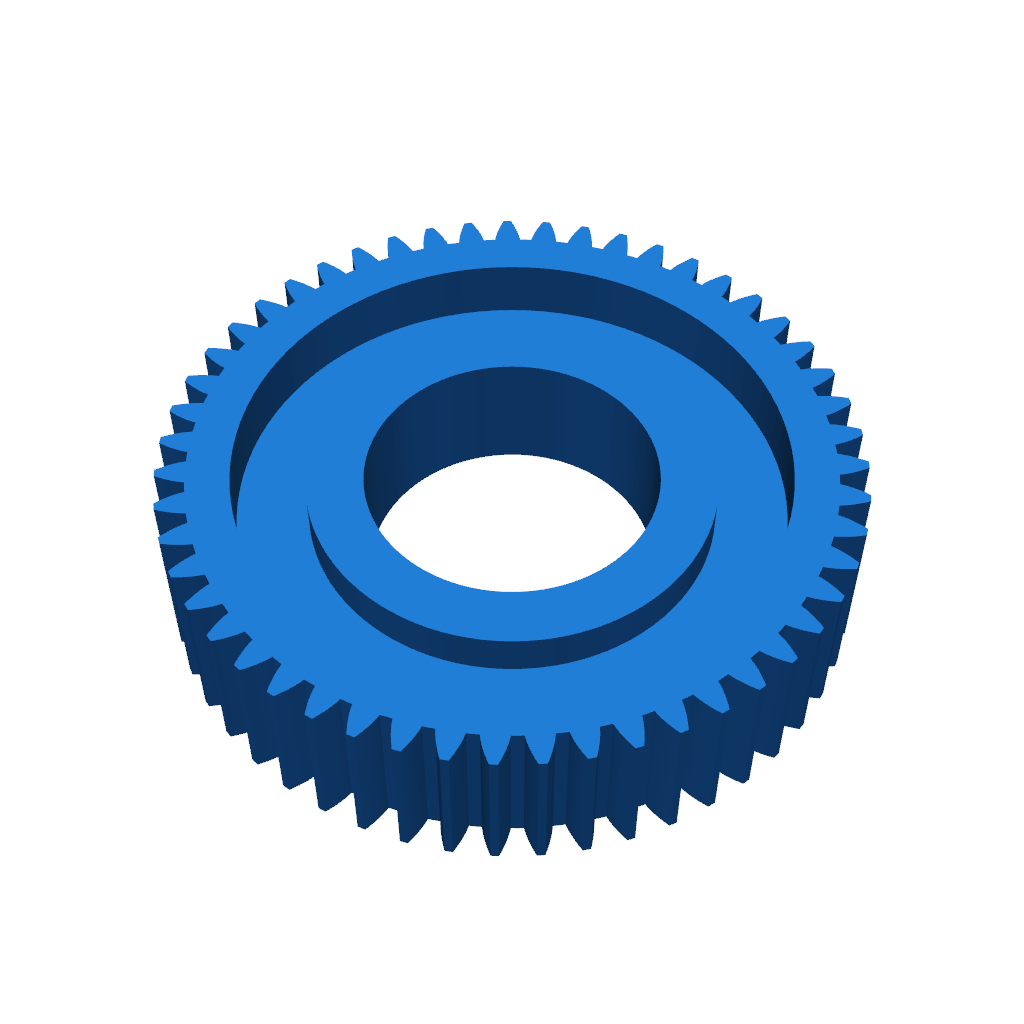

Эта деталь заменяет шестерню, которая часто ломается в моторе смешивания (OEM номер детали a1638200108). Она, вероятно, не подойдет для неоригинальных двигателей.
Перед разборкой продукта переверните двигатель и отметьте положение выступа на металлическом валу. Соберите все в том же месте. Четыре винта удерживают двигатель, удалите их, и механизм разделится на две части. Верхний натяжной ролик выйдет легко.
Далее идет металлический вал с заменяемой шестерней. Пластиковая шестерня должна быть аккуратно вытянута. Сравните свою деталь с оригиналом: допуски у этой детали ОЧЕНЬ строгие, возможно, вам придется отрегулировать размер. Я напечатал это из внутреннего АБС-пластика, и конструкция учитывает нормальную усадку АБС. ПЛА не рекомендуется для этой детали. Печать с 100% заполнением.
Замените надстройку, которую вы только что напечатали, плоской стороной вверх. Вы должны смочь вручную вставить шестерню наполовину и использовать пресс или гайковерт с молотком, чтобы установить ее до конца. Если нет, отрегулируйте размер центрального отверстия в файле openscad.
Соберите механизм обратно, убедившись, что металлический язычок снизу выровнен с меткой на корпусе. Промажьте шестерни, установите винты на место, и вы готовы.
Эта деталь использует библиотеку шестерен, которую можно найти по следующей ссылке. Я включил текущую версию на случай, если библиотека изменится. Также есть информация о том, что эта шестерня подойдет для других автомобилей GM, включая 2004 Blazer и 1998 Saturn SL2. Спасибо thall320578 за сообщение о его успехе.
