Вытяжной вентилятор Flashforge AD5X
admin | 07.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (12)

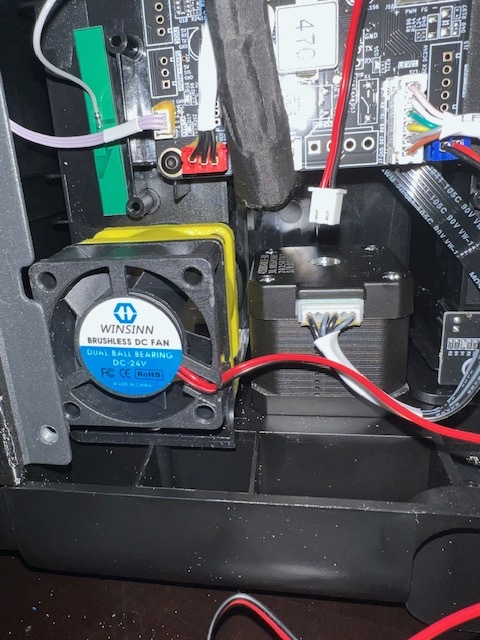

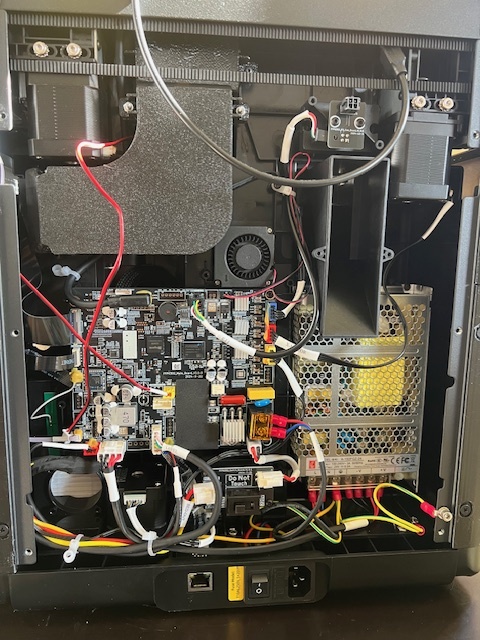

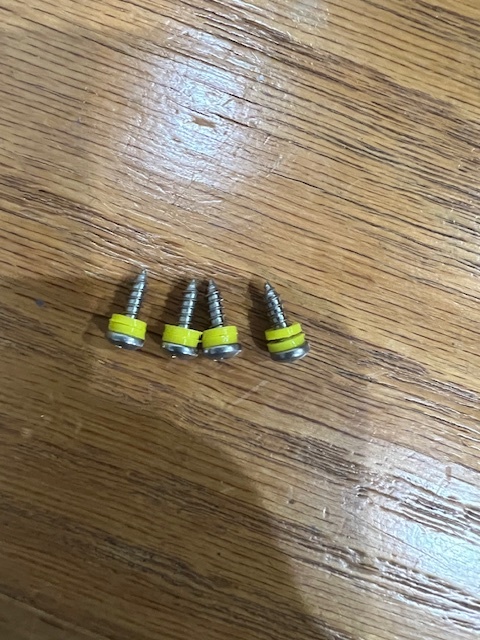

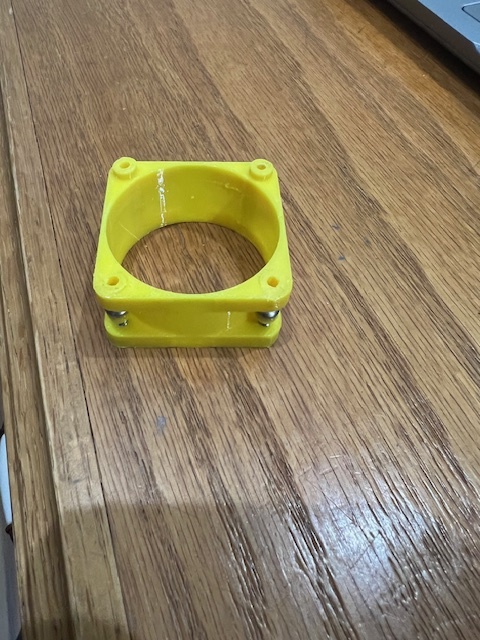

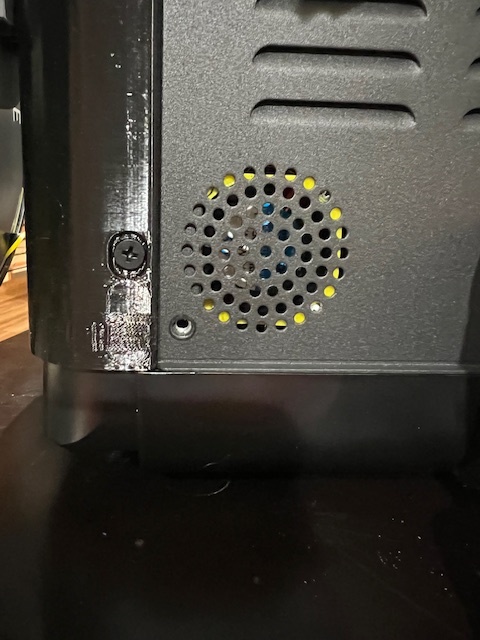

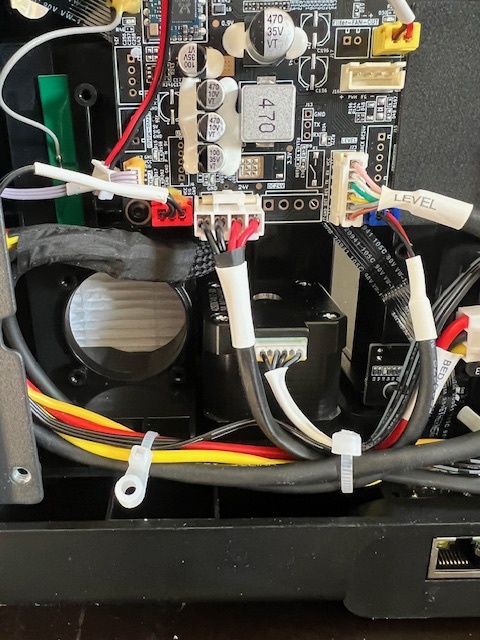

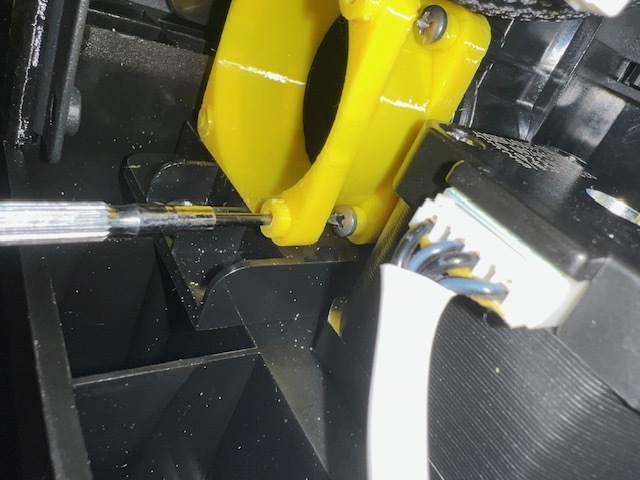

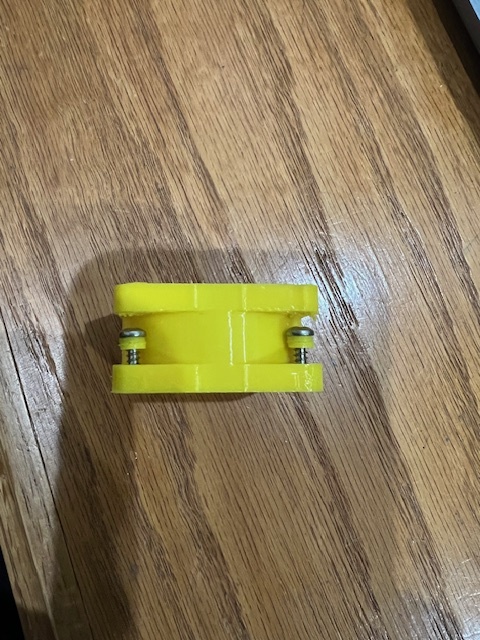

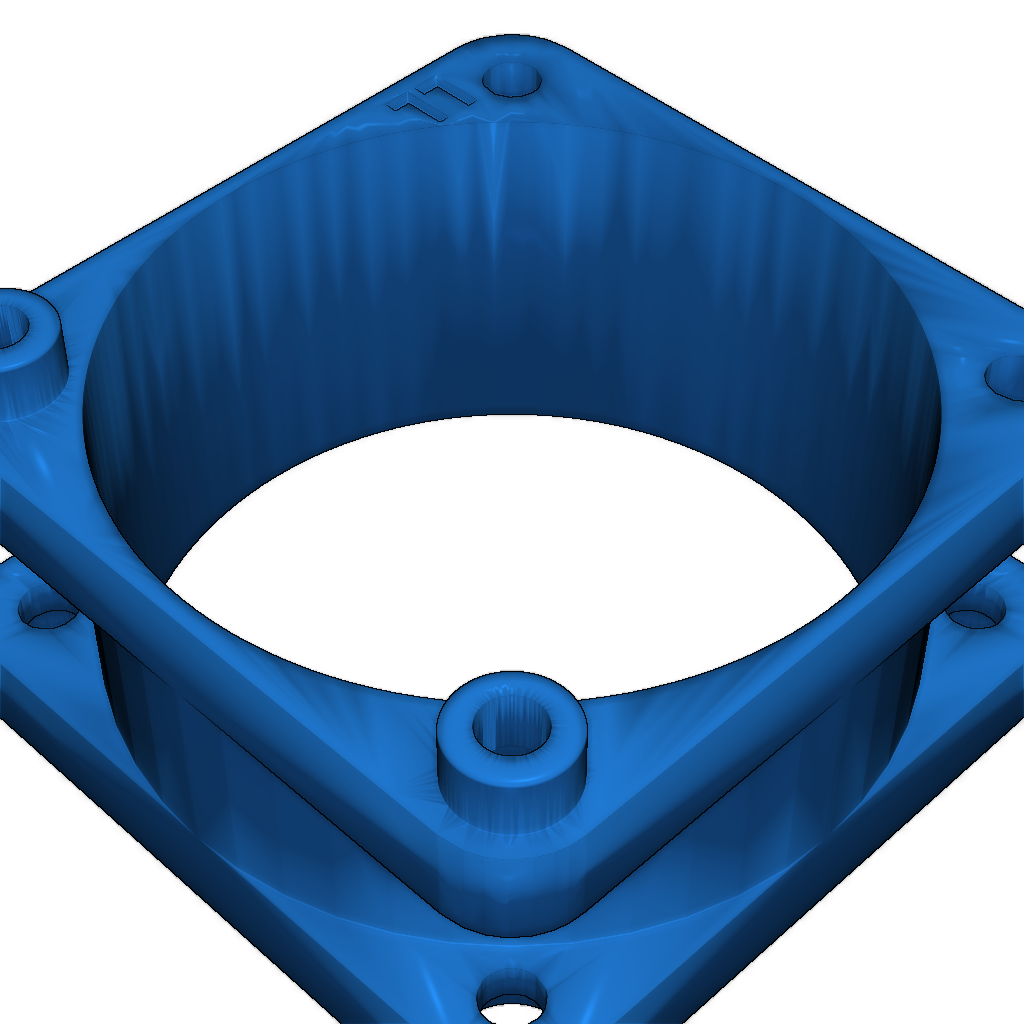

Я хотел иметь для своего AD5X вытяжной вентилятор с угольным фильтром для печати ASA/ABS. Эта конструкция вкручивается в корпус за корпусом фильтра. Затем вы устанавливаете вентилятор, а затем накрываете его крышкой так, чтобы она находилась на одном уровне с задней панелью. Это гарантирует, что весь горячий воздух пройдет через заднюю панель, а не обратно на материнскую плату. Для крепления воздуховода к принтеру я использовал винты #4 x 3/8 дюйма, потому что они имели идеальный диаметр (2,8 мм), чтобы ввинчивать их в существующие отверстия, не повреждая их. Винты были немного длинными, поэтому я включил шайбу (толщиной 1 мм). Я использовал по 2 шайбы на каждый винт, где он ввинчивается в корпус принтера. Чтобы освободить место для работы, необходимо разрезать две застежки-молнии. Я рекомендую вставить в воздуховод все четыре винта, чтобы удерживать их на месте (см. рисунок), а затем использовать Ювелирная отвертка, чтобы пройти через внешнее отверстие, чтобы добраться до винтов. Это единственный способ привинтить воздуховод к корпусу. Буква «LL» на деталях означает «нижний левый». Вы ДОЛЖНЫ расположить детали в соответствии с этой маркировкой. После того, как воздуховод вкручен в корпус принтера, вы можете закрепить вентилятор и крышку винтами № 4 x 1 дюйм. В воздуховод можно вкрутить только 3 винта, но это нормально. Я протянул провода вытяжного вентилятора и рециркуляционного вентилятора через заднюю панель и запитал их от внешнего источника питания 24 В. Из-за температур я рекомендую делать это из PETG или ASA/ABS. Настройки печати и инструкции
