Эстетическая подставка для Raspberry Pi для серии Ender-3
admin | 07.12.2025
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (6)

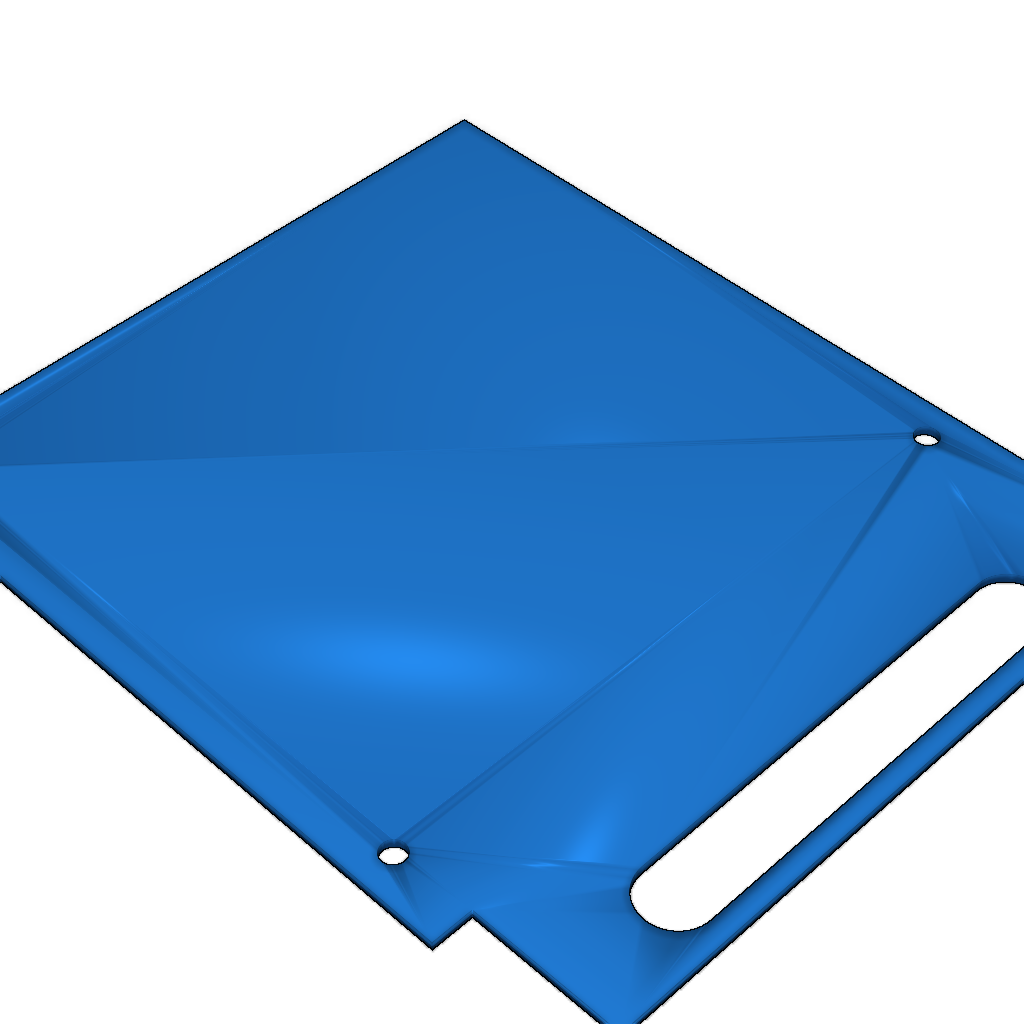

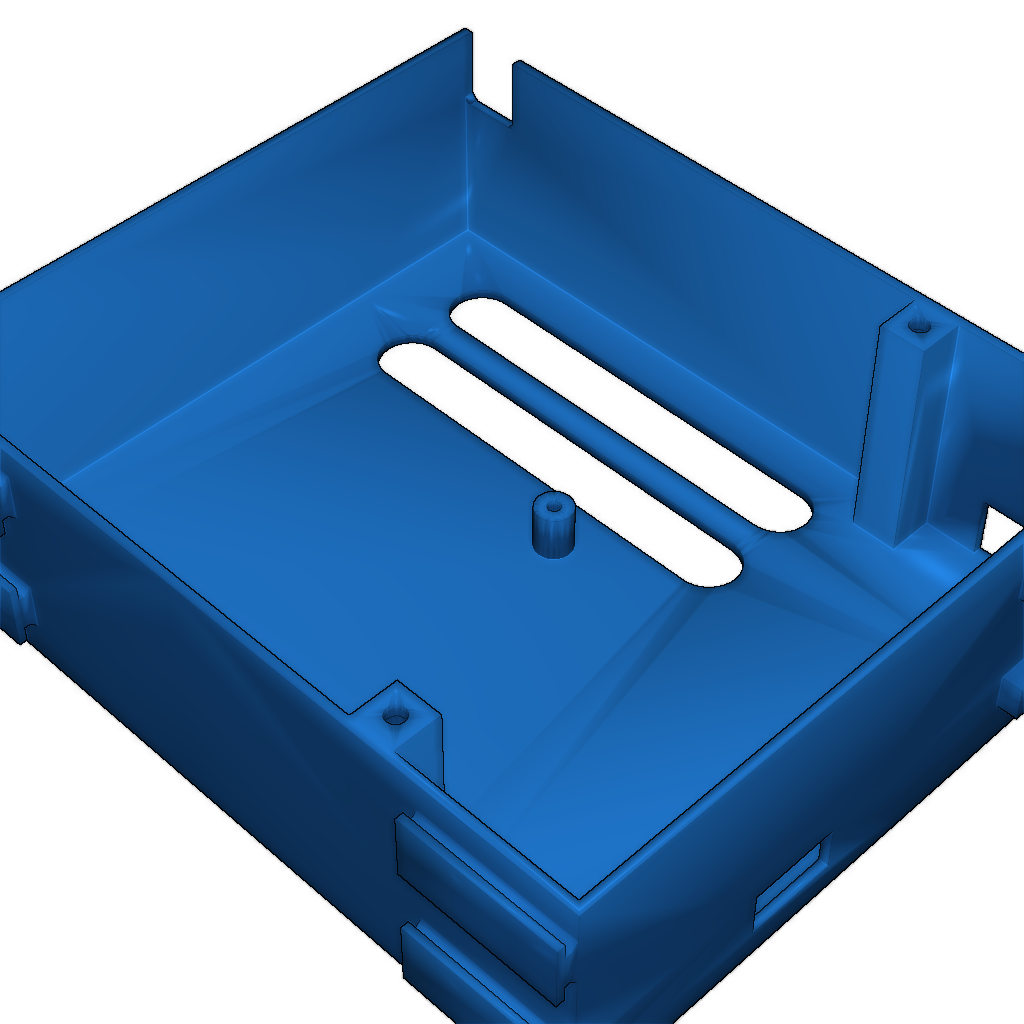

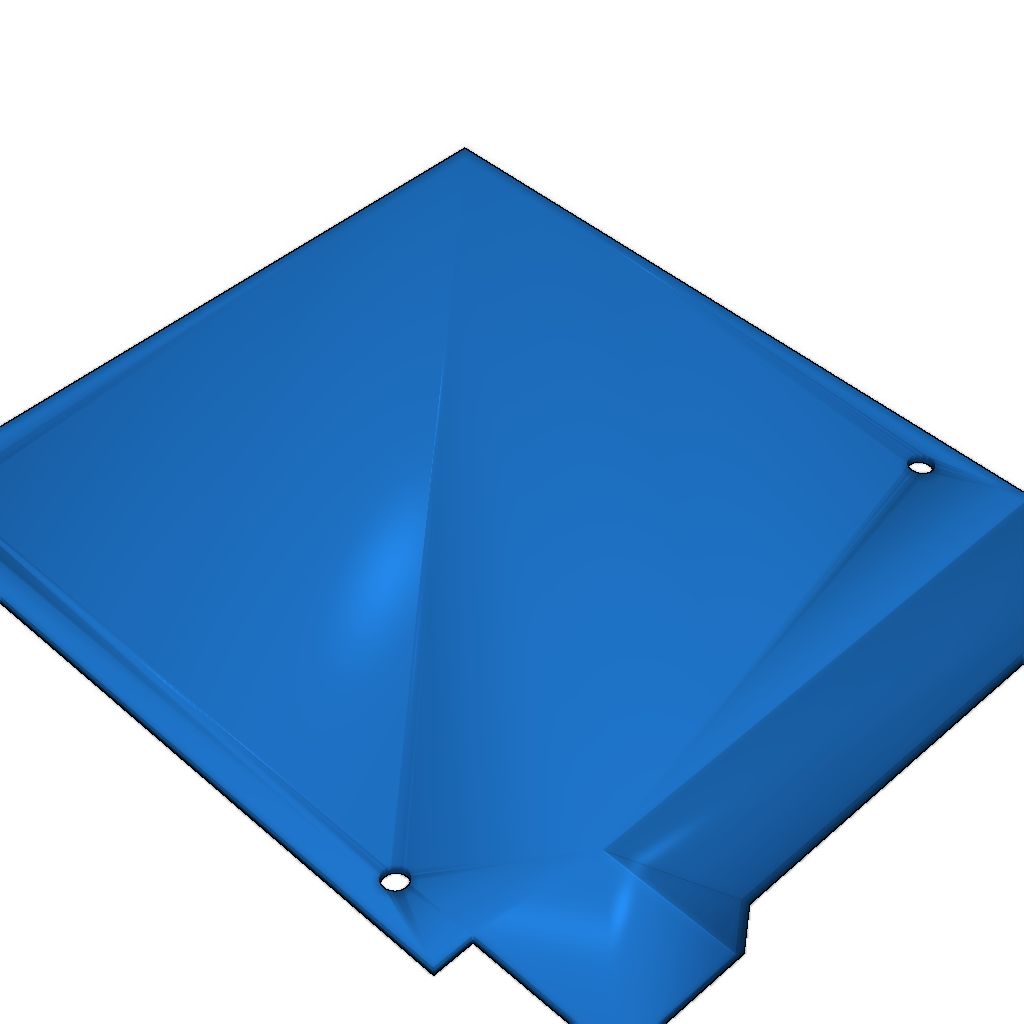

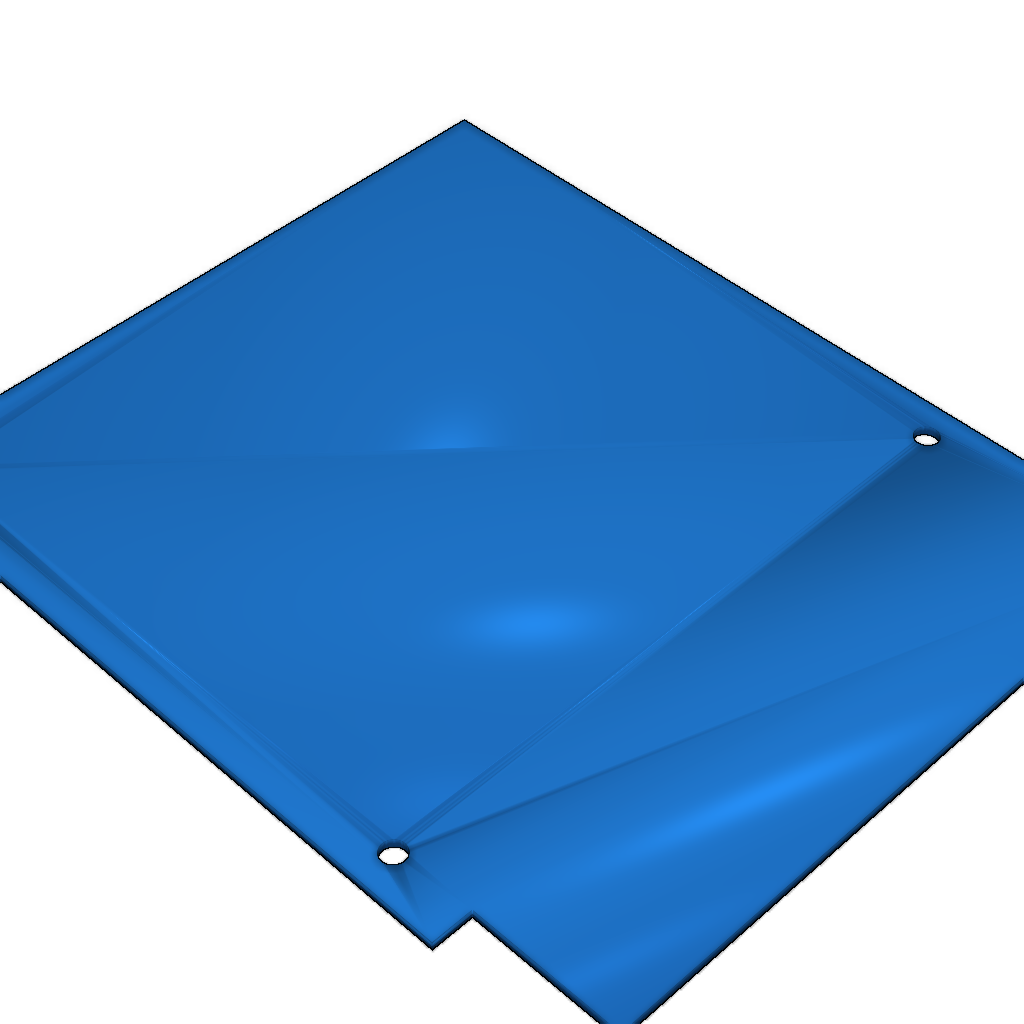

Модель представляет собой подставку для крепления Raspberry Pi к 3D-принтерам серии Ender-3 (Pro/Neo). Она обеспечивает надежное и эстетичное соединение, позволяя избежать проблем с перегревом благодаря пассивному охлаждению с использованием небольшого радиатора на процессоре.
Основные особенности:
- Оптимизированный дизайн для улучшенной совместимости с V-слотом.
- Увеличенный зазор от USB-A порта Raspberry Pi до стенки нижней оболочки (32 мм).
- Доступны две экспериментальные версии верхней части для улучшения вентиляции.
- Использование стандартных винтов M2 и M3, рекомендуется применять шайбы M2 для защиты печатной платы Raspberry Pi.
Рекомендации по печати:
- Перед установкой проверьте совместимость используемого кабеля; рекомендуется использовать плоский угловой micro USB кабель.
- Убедитесь, что провода подключены правильно, так как питание через GPIO обходит защитные схемы.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
Raspberry_Pi_mount_V4_Bottom.stl Тип: .stl | Размер: 0.20 MBСкачать
-
Raspberry_Pi_mount_V4_Top.stl Тип: .stl | Размер: 0.03 MBСкачать
-
Raspberry_Pi_mount_V4_Top_Experimental_Airflow_1.stl Тип: .stl | Размер: 0.04 MBСкачать
-
Raspberry_Pi_mount_V4_Top_Experimental_Airflow_2.stl Тип: .stl | Размер: 0.03 MBСкачать
