Прототипная плата с интегрированным источником питания
admin | 07.12.2025
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (8)

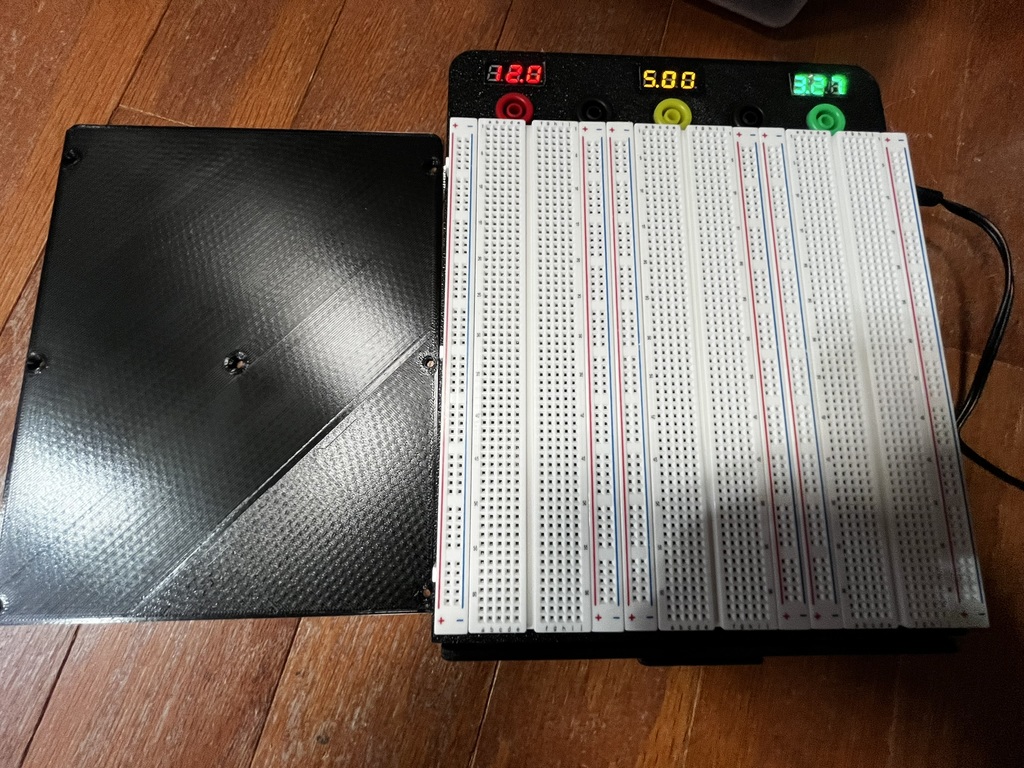

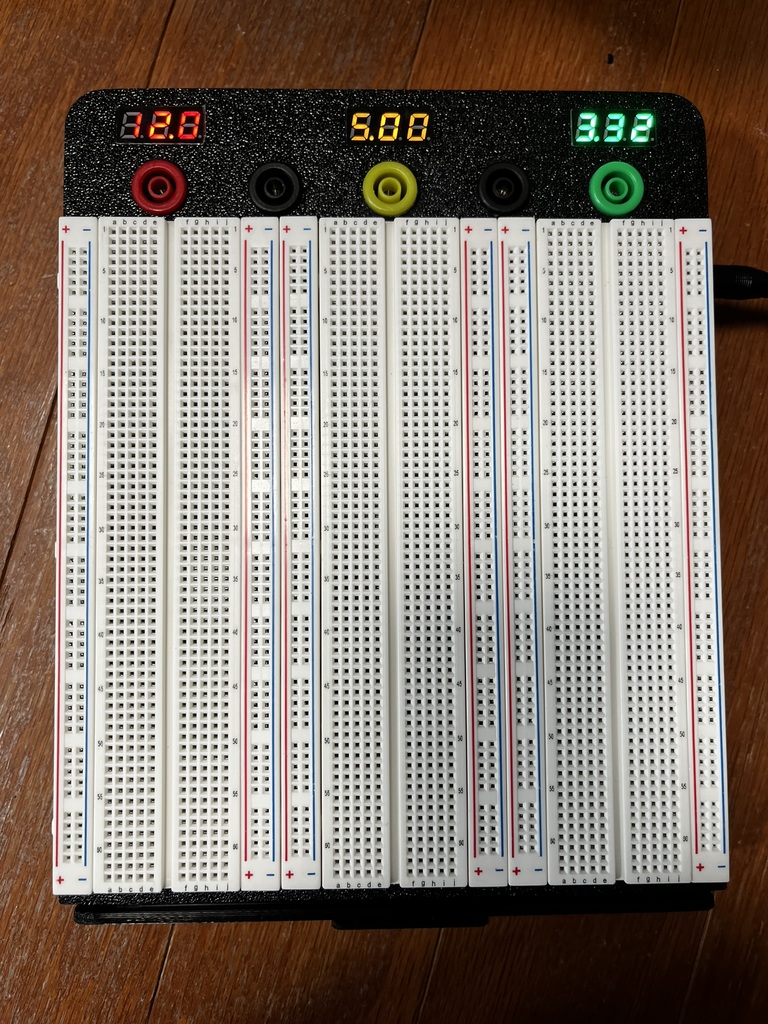

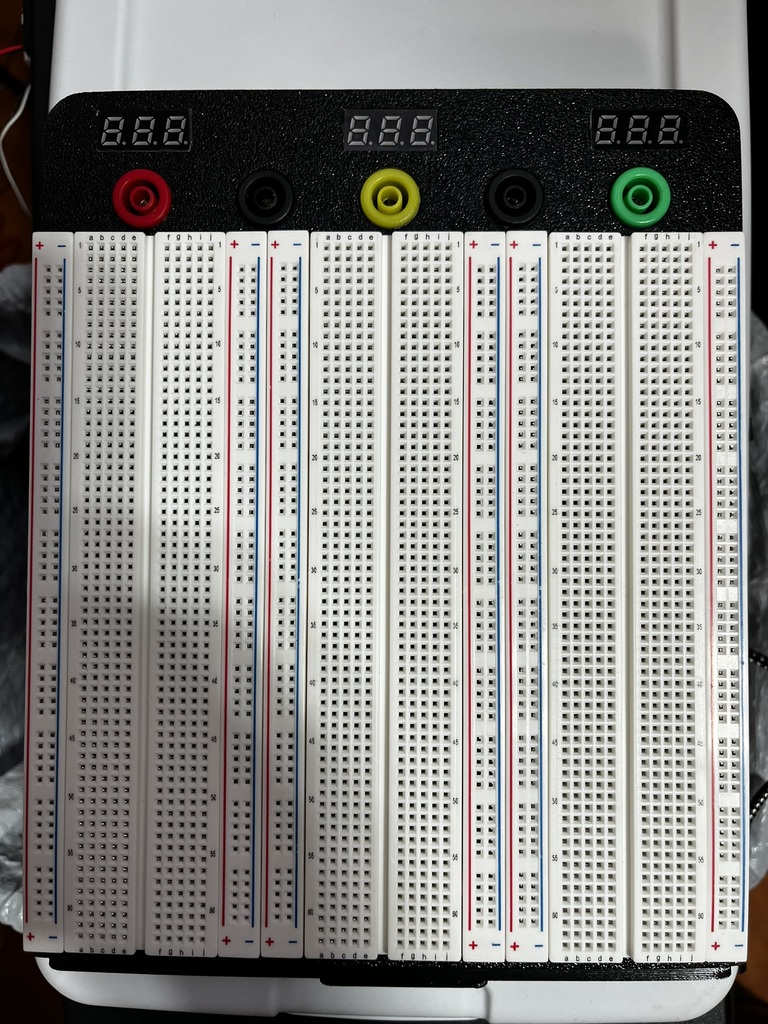

Данная модель представляет собой прототипную плату с интегрированным источником питания. Она предназначена для использования в различных проектах, где требуется несколько напряжений питания.
Особенности конструкции:

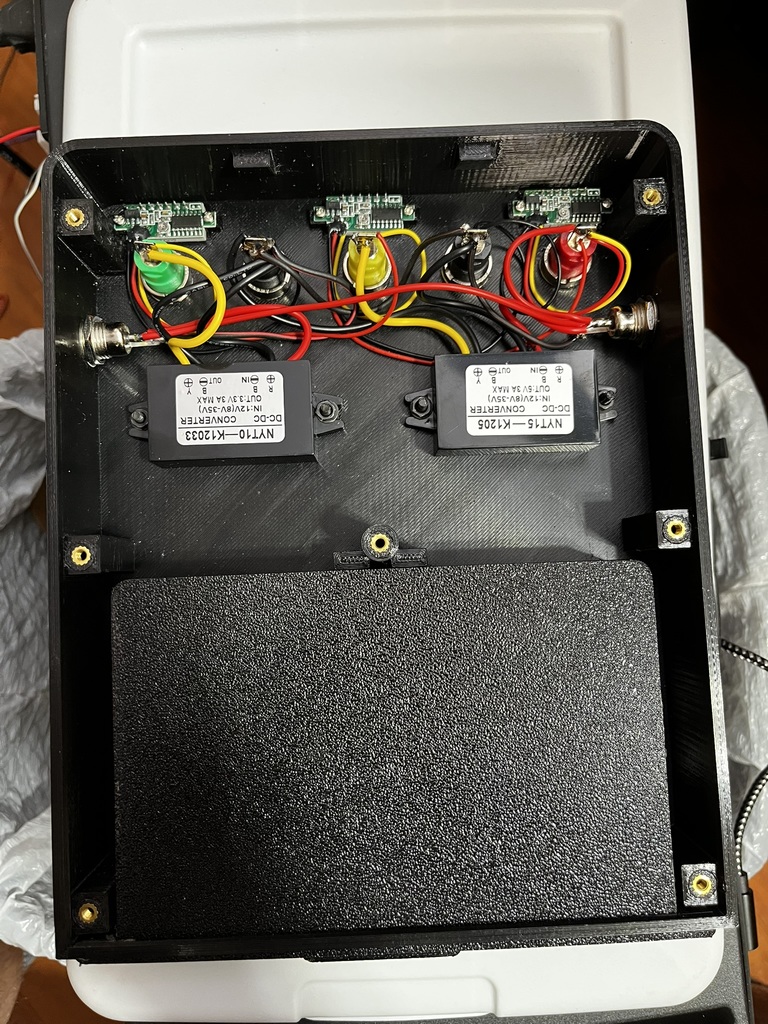

- Три различных источника напряжения VCC, каждый с собственным вольтметром.

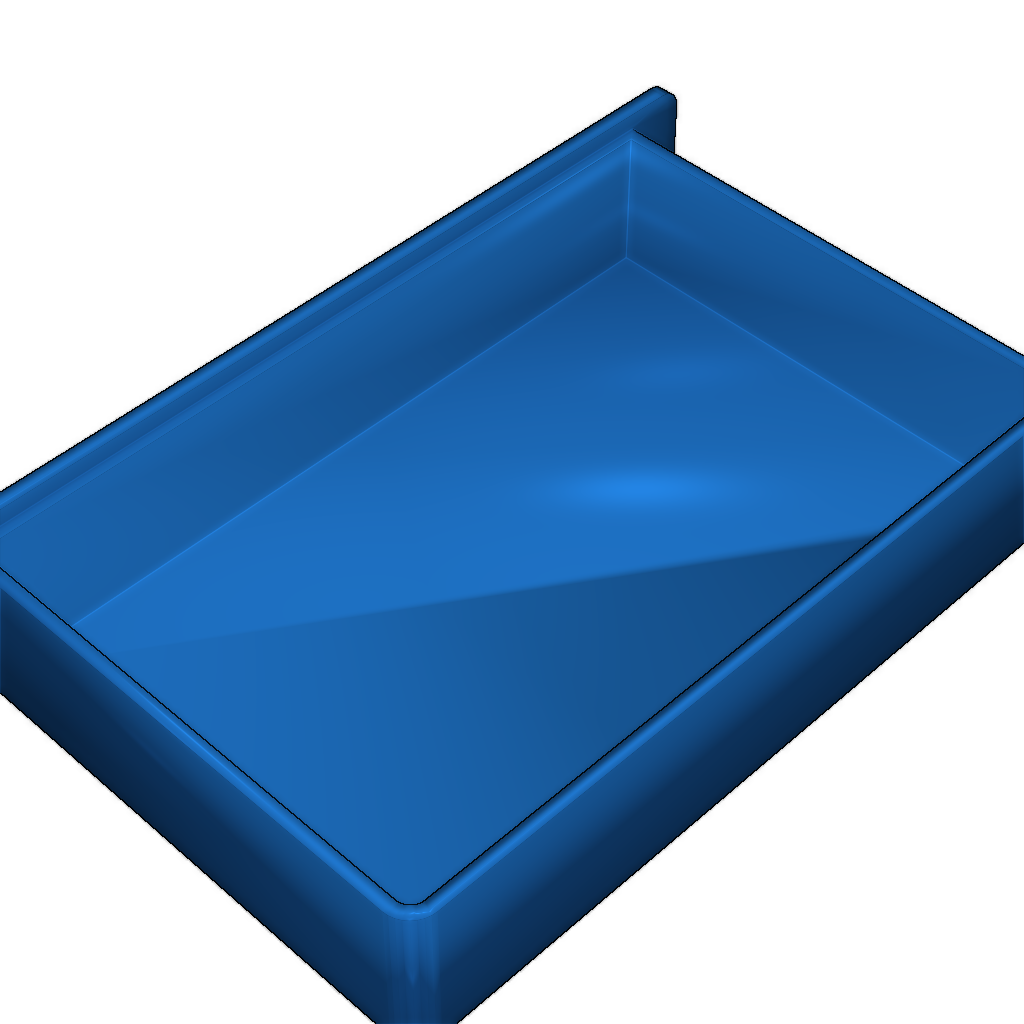

- Полезный ящик для хранения проводов.
- Подключение через стандартный адаптер 12V с разъёмом 5.5x2.1mm.
- Совместимость с 5mm магнитами для фиксирования ящика (опционально).

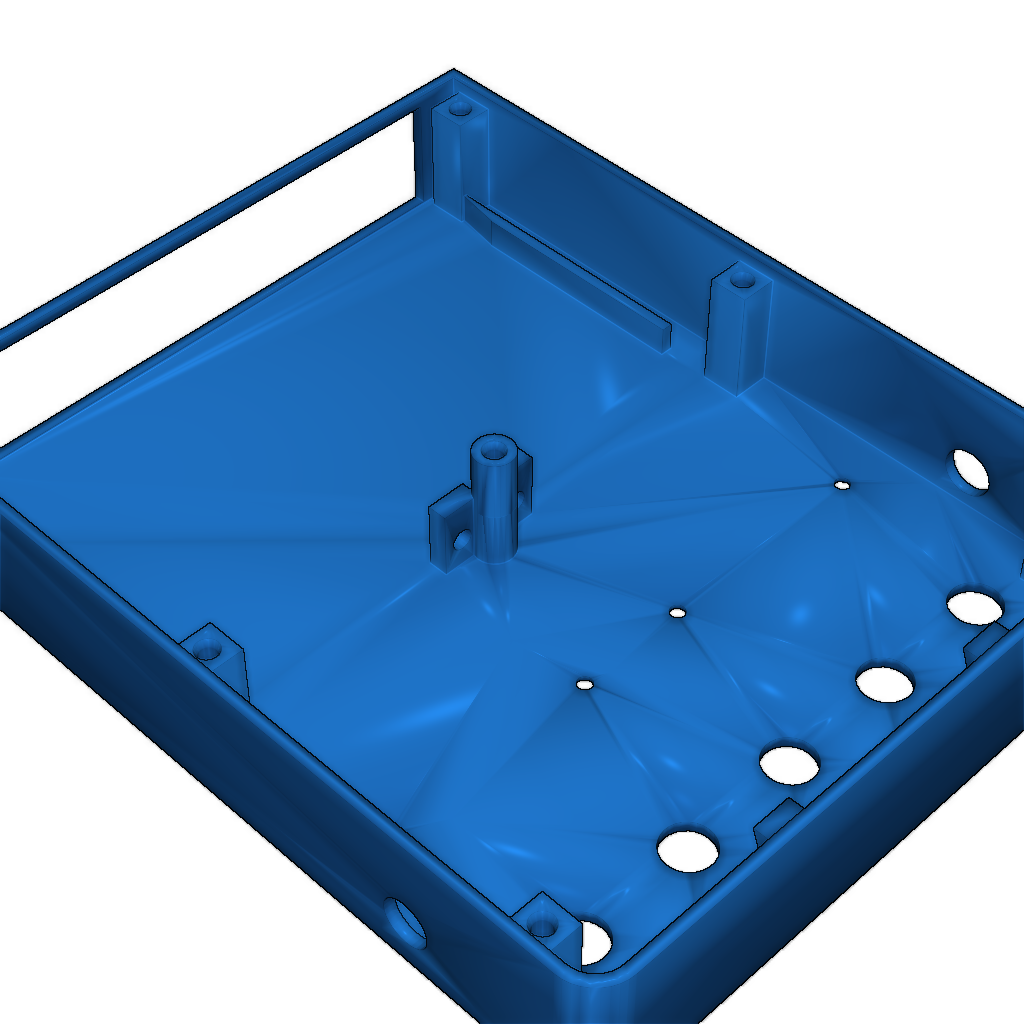

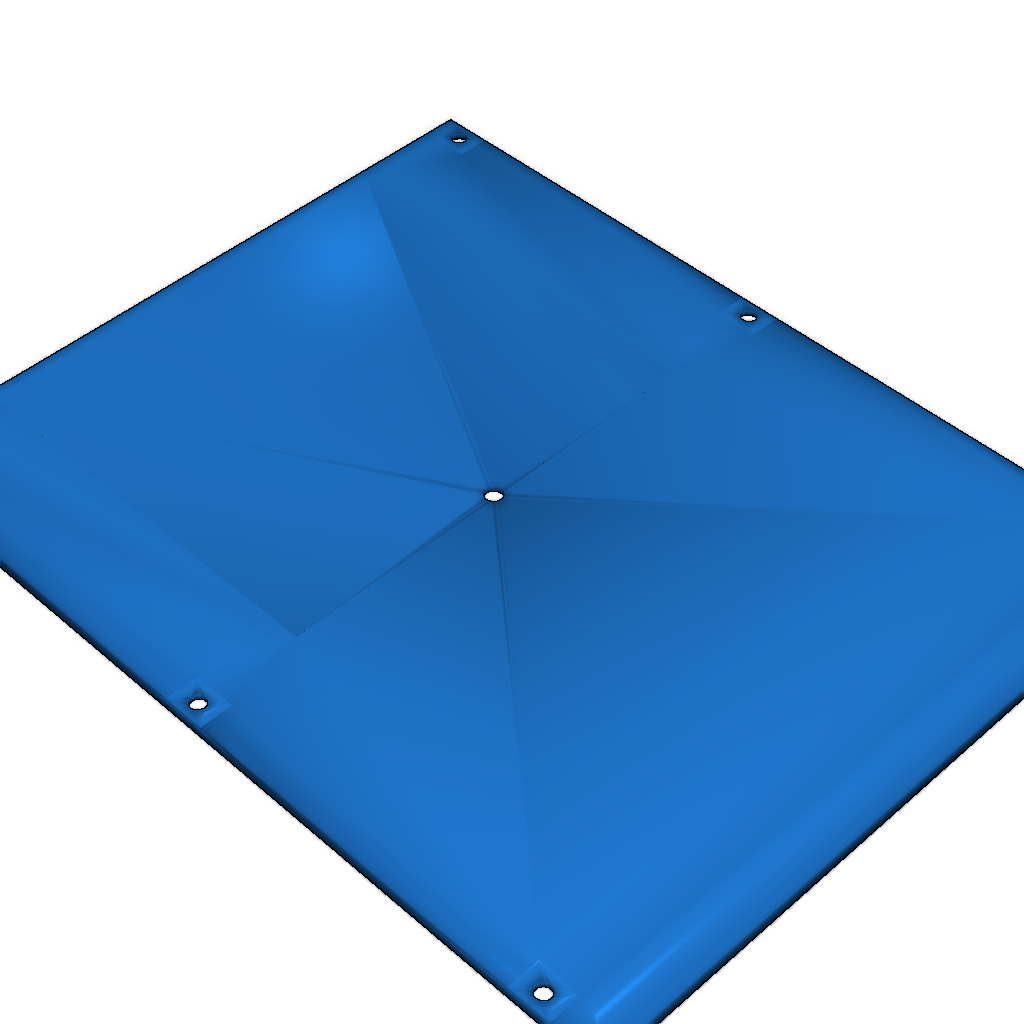

- Крепление задней панели с помощью 7 М3 термонаклеек и 7 коротких (8mm) винтов с потайной головкой.
- Самоклеящиеся прототипные платы.
Рекомендации по печати:
- Убедитесь, что ящик плотно подходит и при необходимости выполните постобработку для улучшения скольжения.
- Используйте рекомендованные винты и термоинсерты для надежного крепления.
