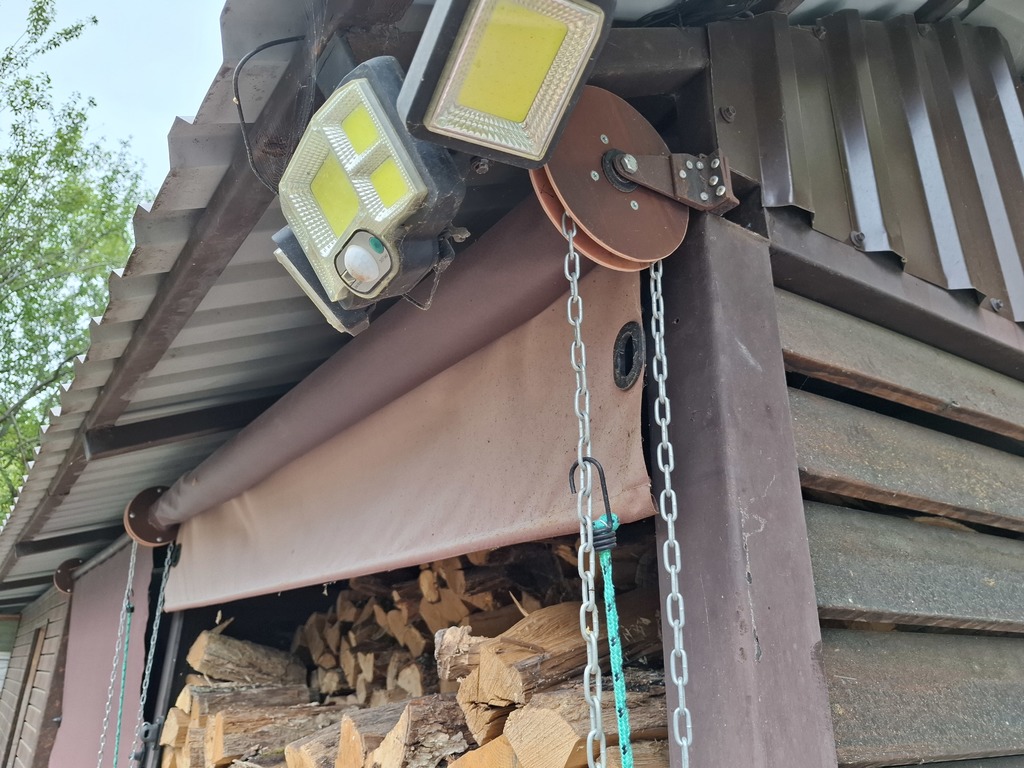

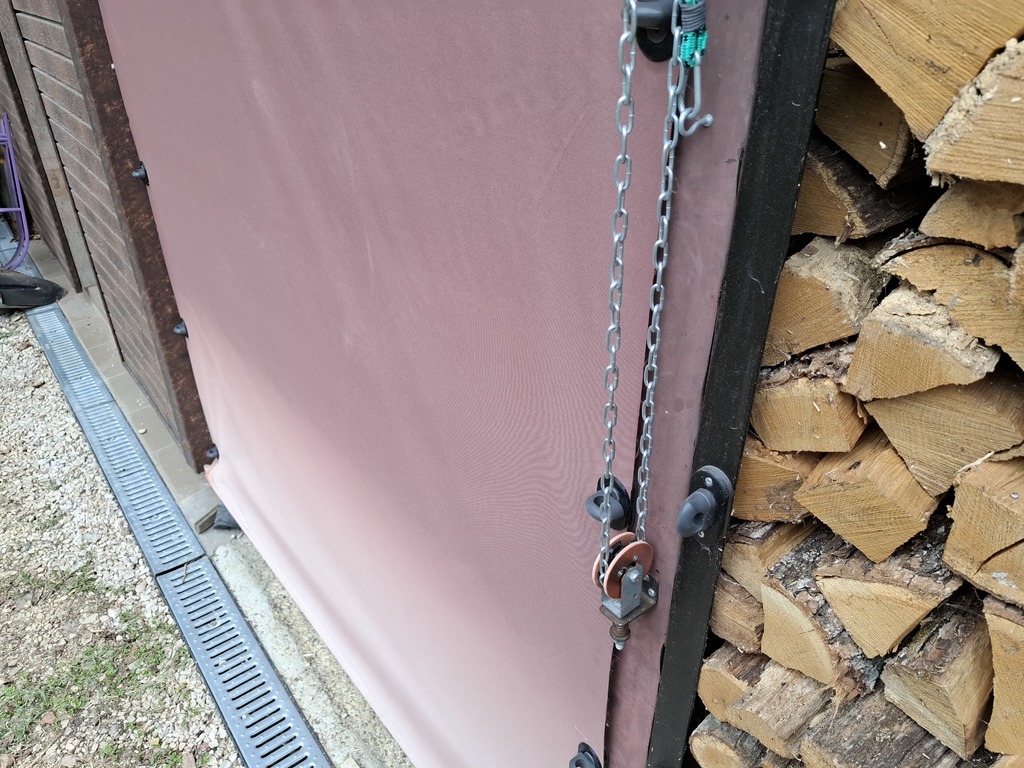

Механизм роликовых штор предназначен для автоматизации открытия и закрытия штор или жалюзи. Он может использоваться как в домашних условиях, так и в коммерческих помещениях.

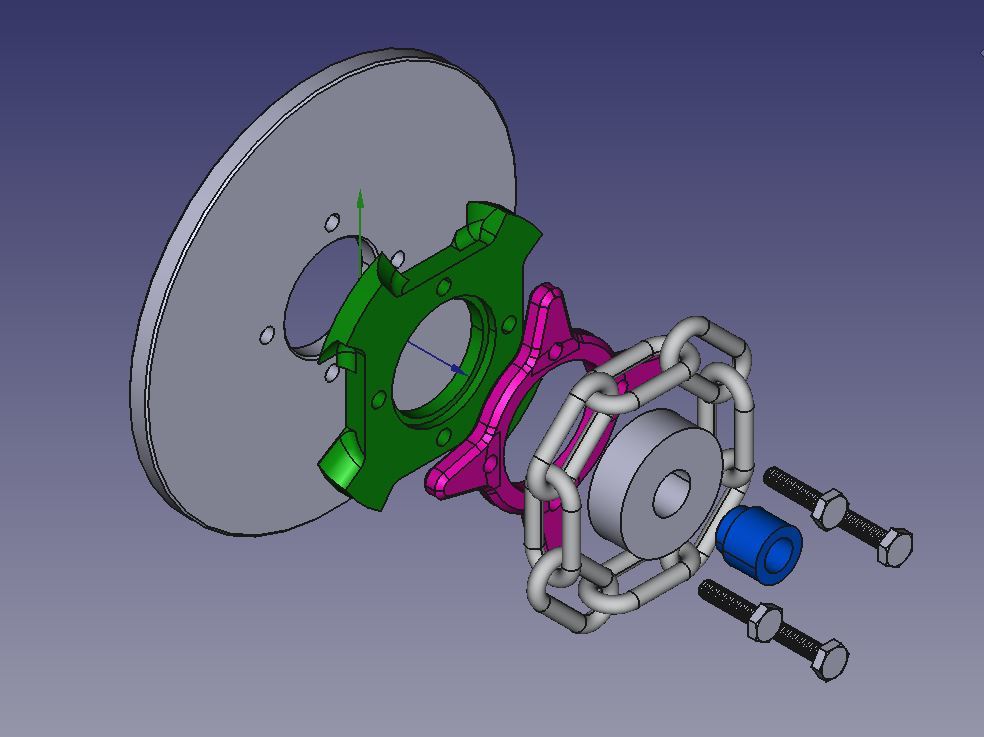

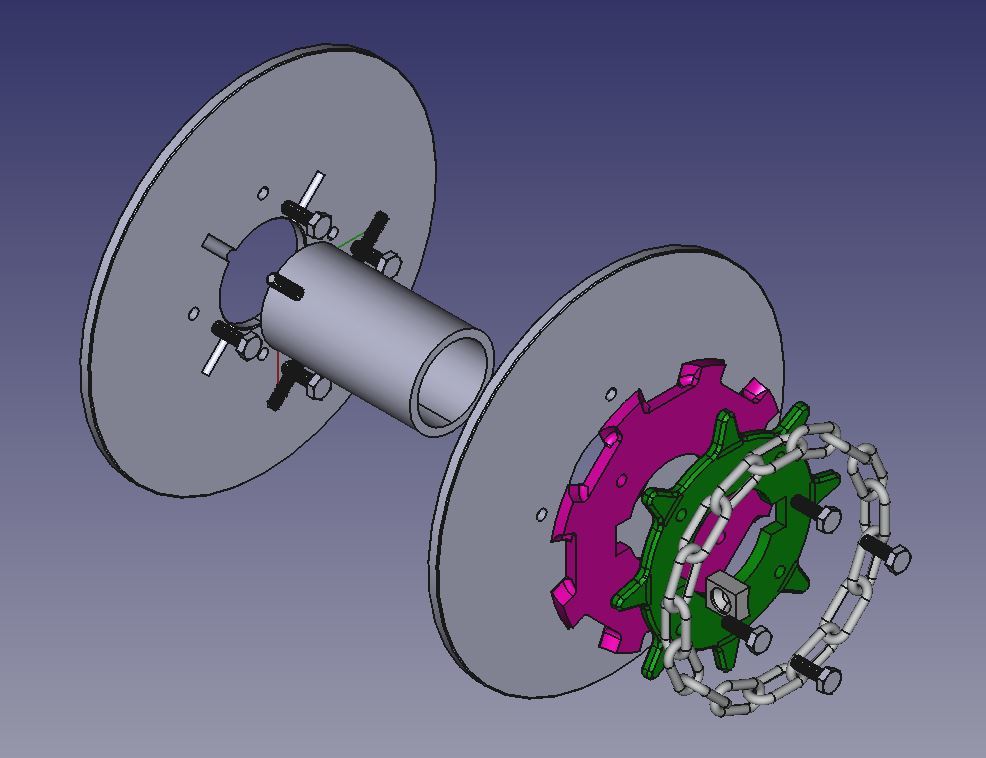

Особенности конструкции:
- Совместимость с 1-дюймовыми стальными трубами (внешний диаметр 34 мм, внутренний диаметр 28 мм).

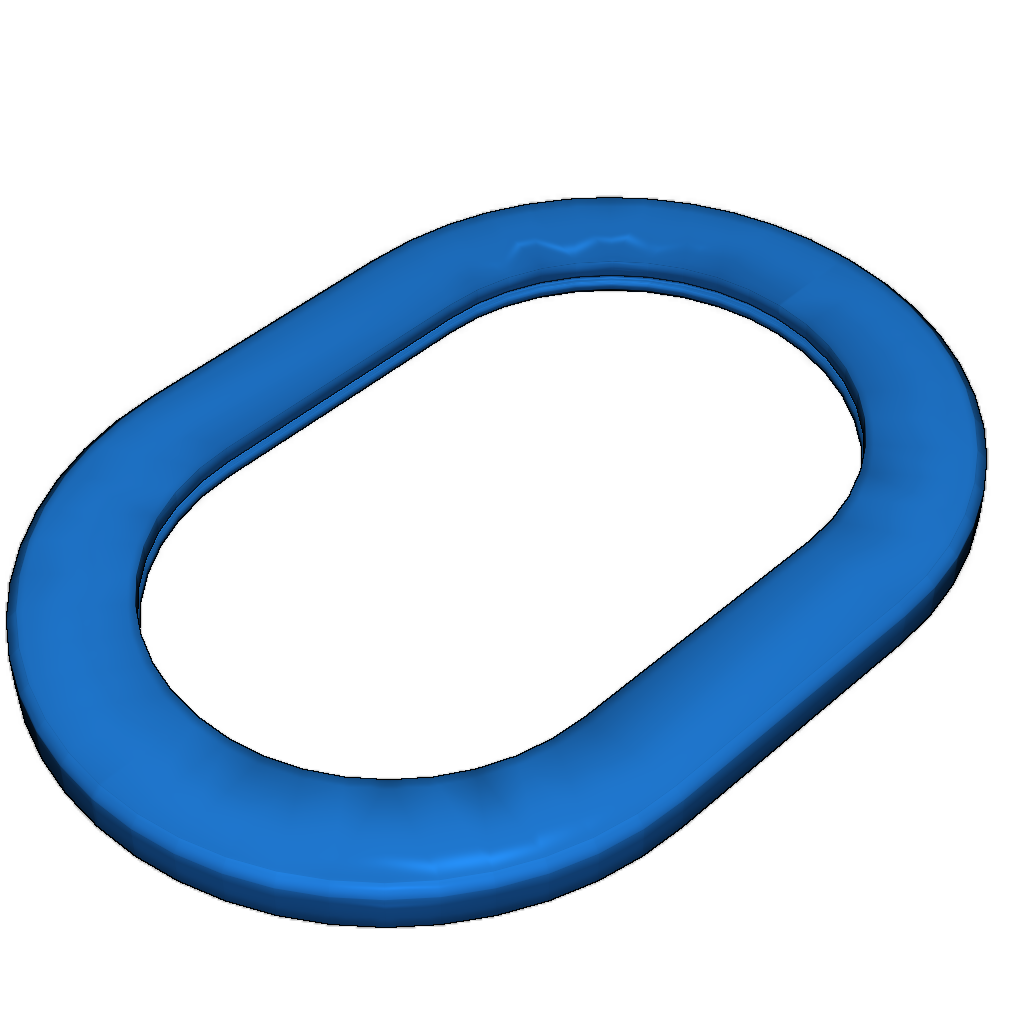

- Использование стального цепи 3 мм (DIN766) для надежного механизма.

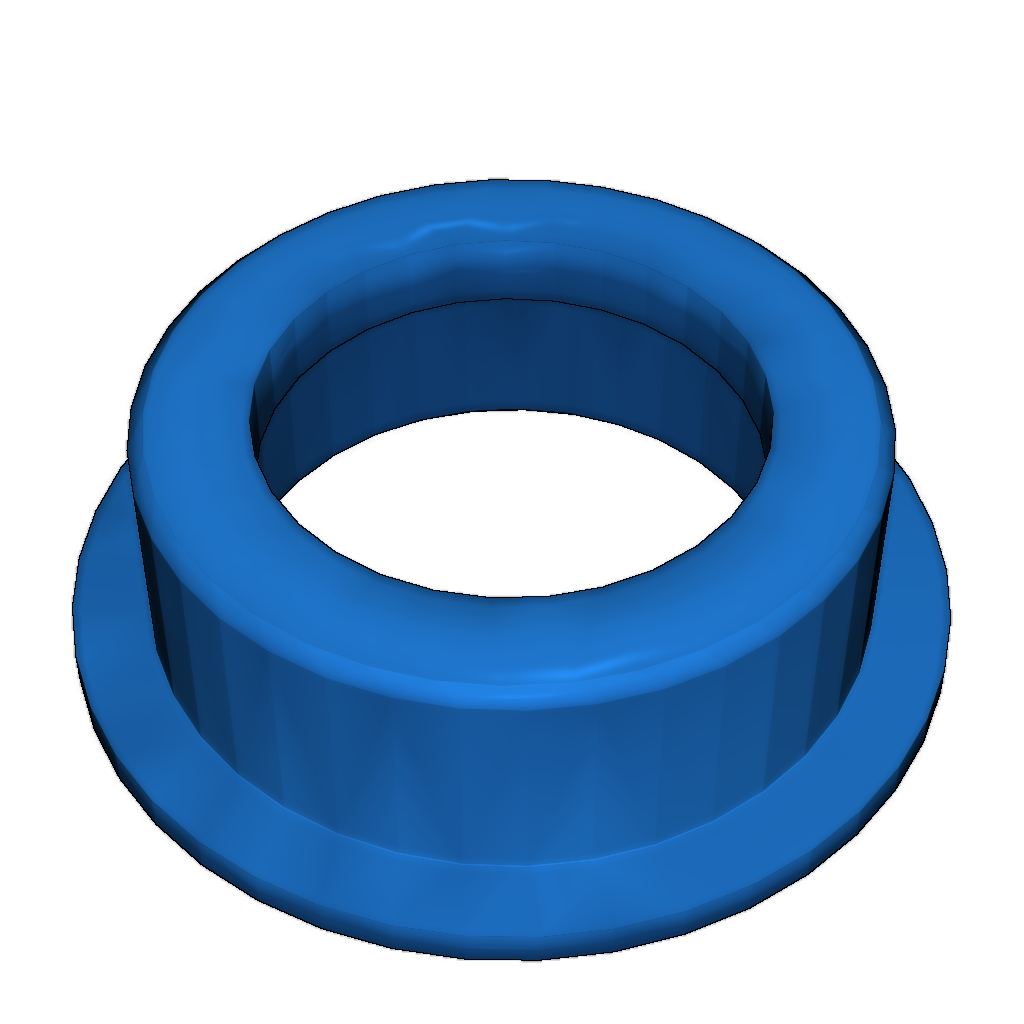

- Включает подшипник 608 для плавного вращения.
- Оснащен пружиной и стопором для безопасной эксплуатации.
Рекомендации по печати: Используйте прочные материалы для обеспечения долговечности механизма. Настройки печати зависят от используемого материала и могут потребовать тестирования для достижения оптимальных результатов.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
Bearing_x1_Holder.stl Тип: .stl | Размер: 0.04 MBСкачать
-
Bearing_x2_Holder.stl Тип: .stl | Размер: 0.04 MBСкачать
-
Chain_Sprocket_x4_Chap_L.stl Тип: .stl | Размер: 0.06 MBСкачать
-
Chain_Sprocket_x4_Chap_R.stl Тип: .stl | Размер: 0.08 MBСкачать
-
Chain_Sprocket_x4_C.stl Тип: .stl | Размер: 0.08 MBСкачать
-
Chain_Sprocket_x4_R.stl Тип: .stl | Размер: 0.07 MBСкачать
-
Chain_x4-Bearing_Seat.stl Тип: .stl | Размер: 0.02 MBСкачать
-
Spring_Holder.stl Тип: .stl | Размер: 0.03 MBСкачать
-
Chain_Sprocket_x8_Chap_L.stl Тип: .stl | Размер: 0.07 MBСкачать
-
Chain_Sprocket_x8_Chap_R.stl Тип: .stl | Размер: 0.09 MBСкачать
-
Chain_Sprocket_x8_Key.stl Тип: .stl | Размер: 0.01 MBСкачать
-
Chain_Sprocket_x8_C.stl Тип: .stl | Размер: 0.14 MBСкачать
-
Chain_Sprocket_x8_R.stl Тип: .stl | Размер: 0.11 MBСкачать
-
Chain_x8_Chap_L.stl Тип: .stl | Размер: 0.08 MBСкачать
-
Chain_x8_Chap_R.stl Тип: .stl | Размер: 0.10 MBСкачать
-
Eyelet_01.stl Тип: .stl | Размер: 0.07 MBСкачать
-
Eyelet_02.stl Тип: .stl | Размер: 0.05 MBСкачать
-
Eyelet_Templet.stl Тип: .stl | Размер: 0.01 MBСкачать
-
Eye_Stopper_Washer.stl Тип: .stl | Размер: 0.05 MBСкачать
