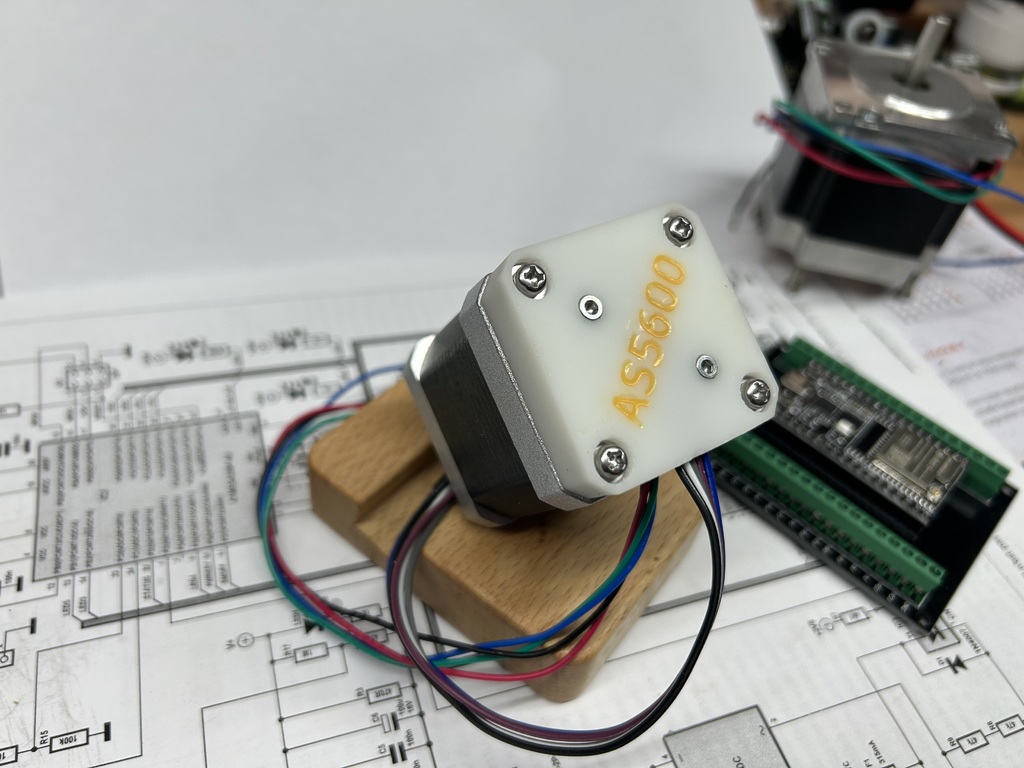

Данная модель представляет собой корпус для установки магнитного энкодера AS5600 на шаговый мотор NEMA 17.

Он предназначен для точного считывания положения в системах, где используется шаговый мотор, обеспечивая надежную работу в жестких условиях.

Особенности конструкции:

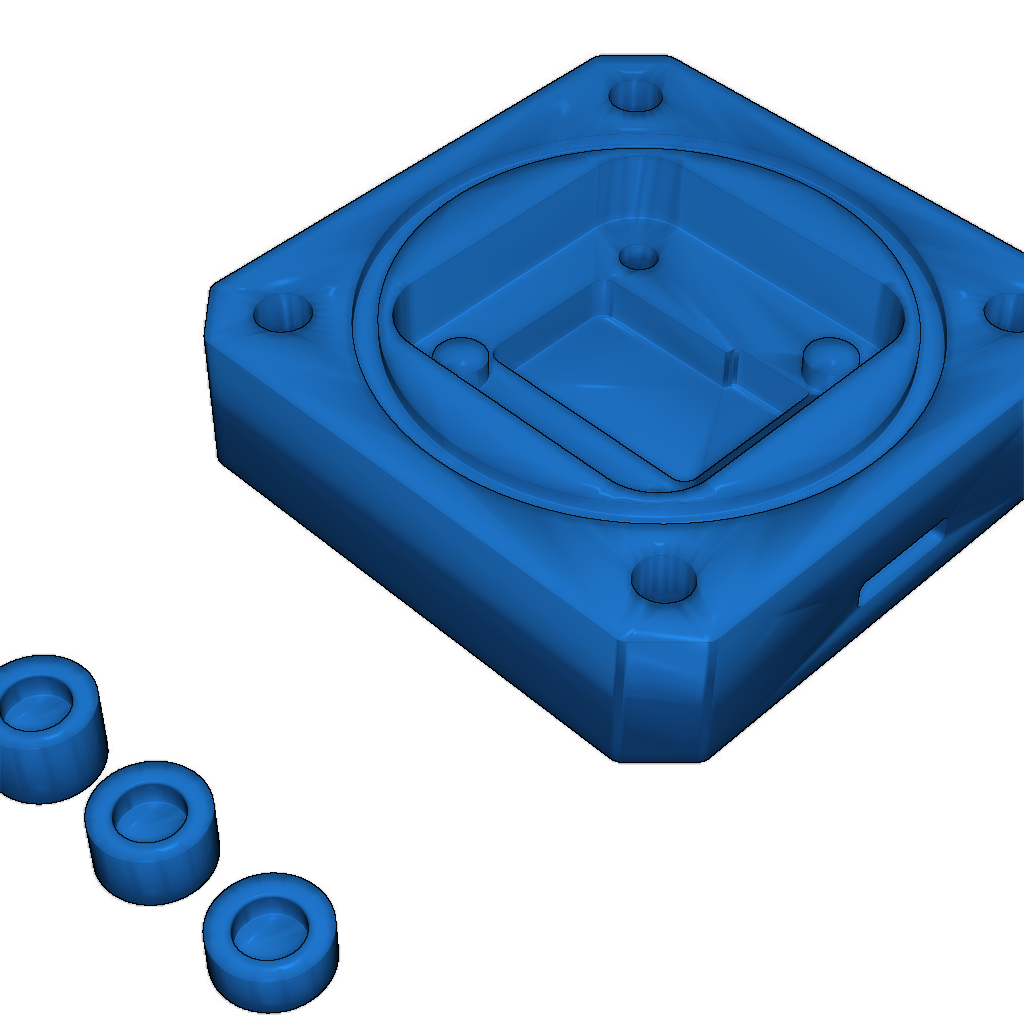

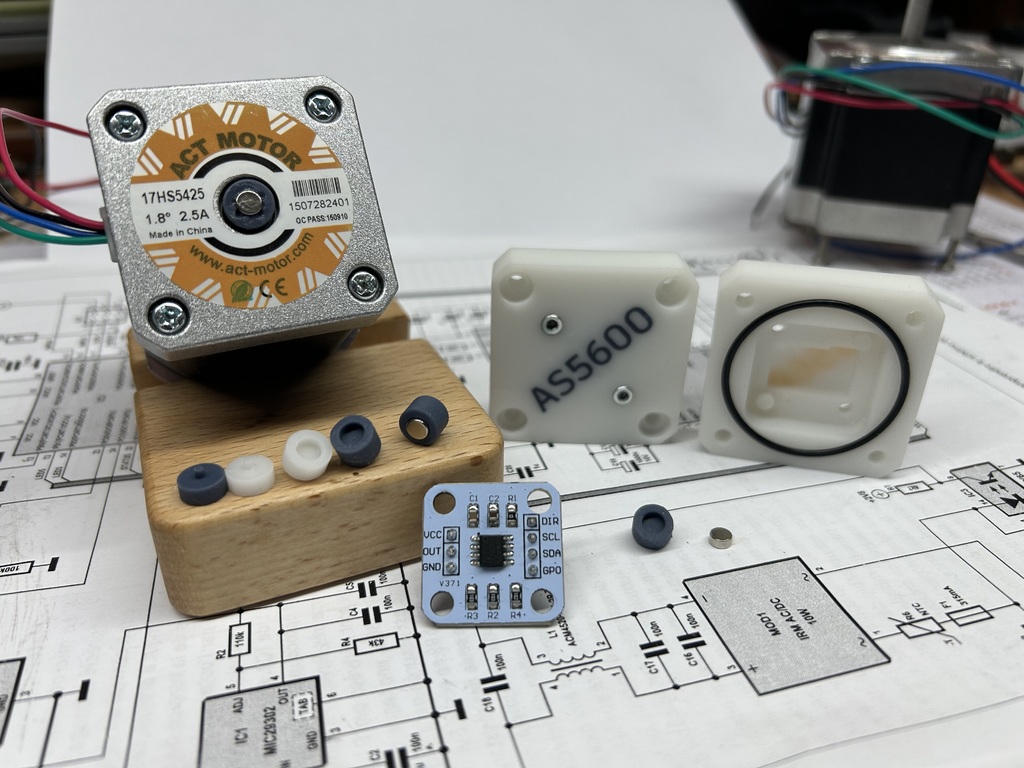

Поддерживает три размера для магнита.

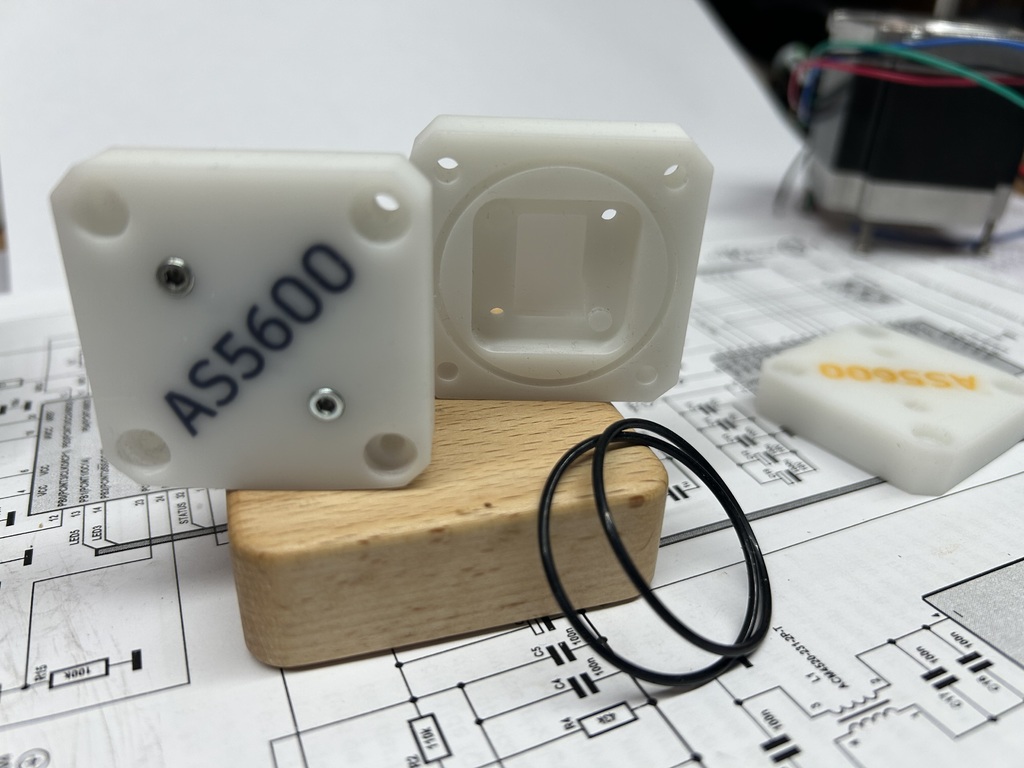

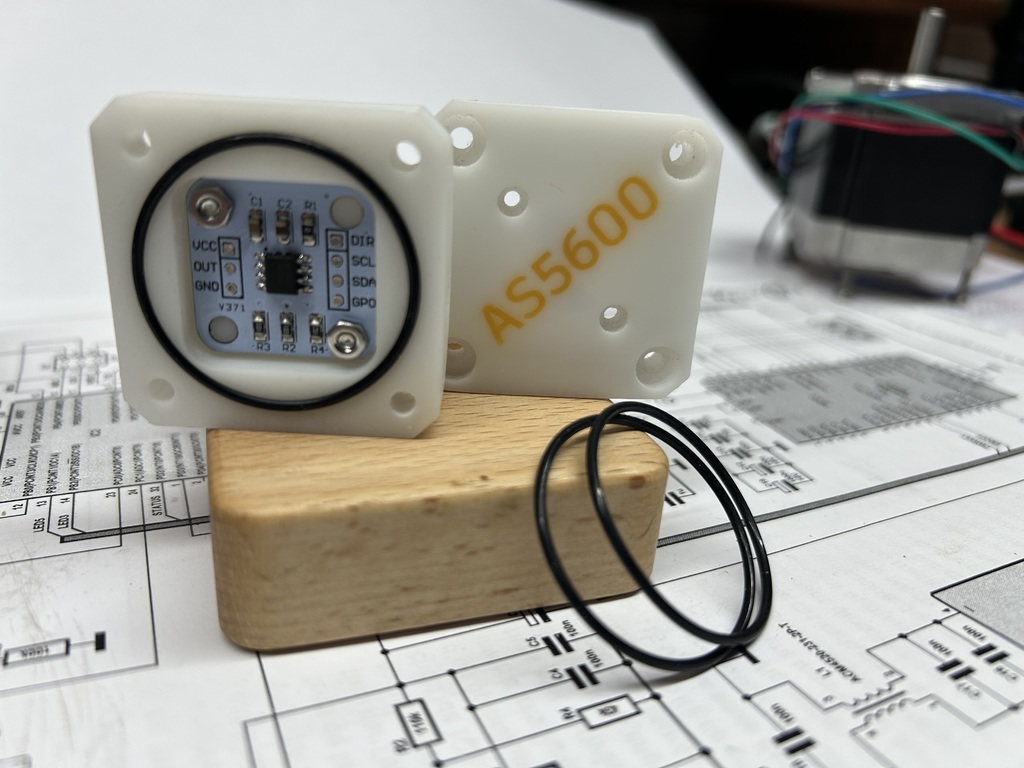

Совместим с O-образным кольцом диаметром 35 мм и внутренним диаметром 32 мм для защиты от внешних факторов.
Оборудован крепежными отверстиями для винтов M2.5x6 и гайками.
Винты оригинального мотора NEMA 17 заменены на M3x50 мм (может потребоваться адаптация под ваш мотор).

Рекомендации по печати:

Рекомендуется печатать с использованием смолы, такой как ELEGOO SATURN2 или Anycubic Tough resin.
Для улучшения внешнего вида можно использовать различные цвета смолы для инлайнов.
