Описание модели: Лоток для ленты Open Pick-N-Place предназначен для автоматизации сборки печатных плат (PCB) с использованием 3D-принтера и инструмента pick-and-place.

Применение: Модель позволяет значительно снизить затраты на покупку промышленного лотка, обеспечивая экономичный вариант для прототипирования и небольших партий.

Особенности конструкции:

  • Параметрический дизайн, легко настраиваемый под различные размеры SMD-ленты.
  • Настройка механизма в зависимости от шага ленты и компонентов.

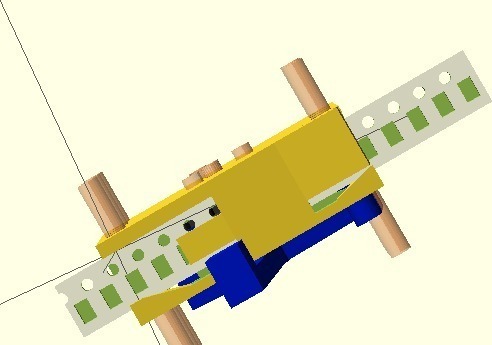

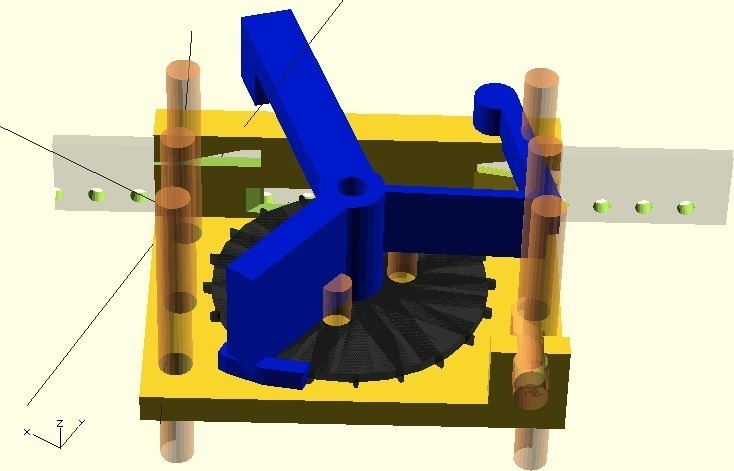

  • Создан в OpenSCAD, что позволяет легко изменять детали.

Рекомендации по печати:

  • Настройте детали в OpenSCAD в соответствии с вашей лентой.
  • Экспортируйте модели в формате STL и распечатайте их.

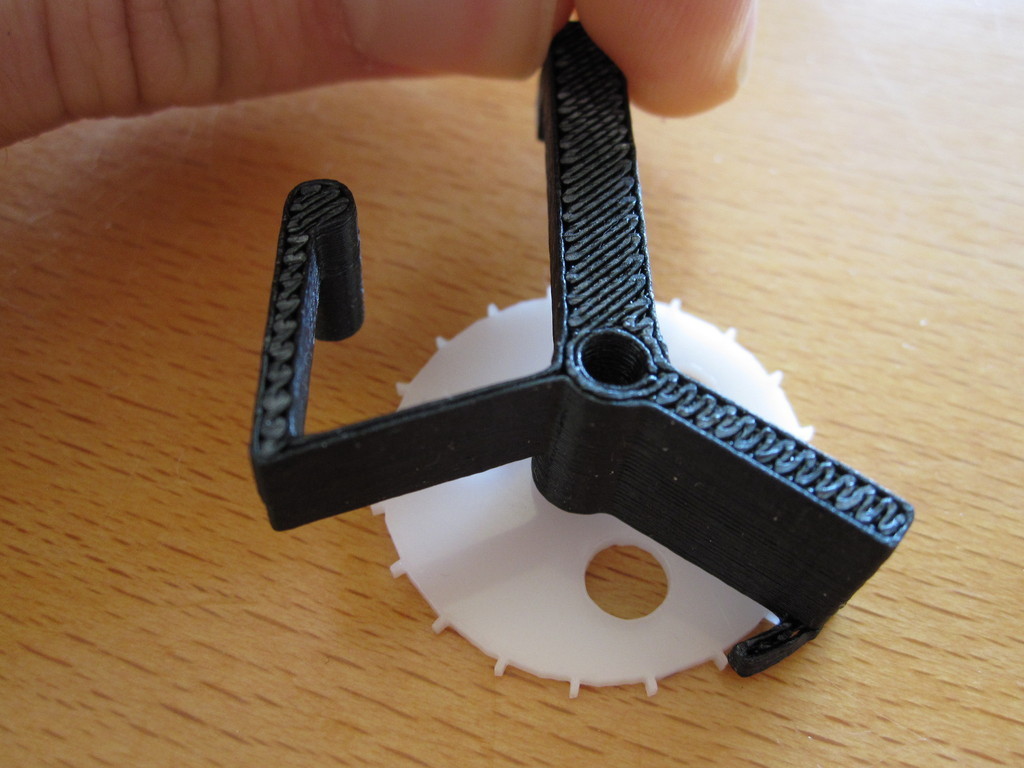

  • Обеспечьте хорошую подвижность деталей при сборке.
  • Используйте немного узкие размеры для точной подгонки с помощью напильника.

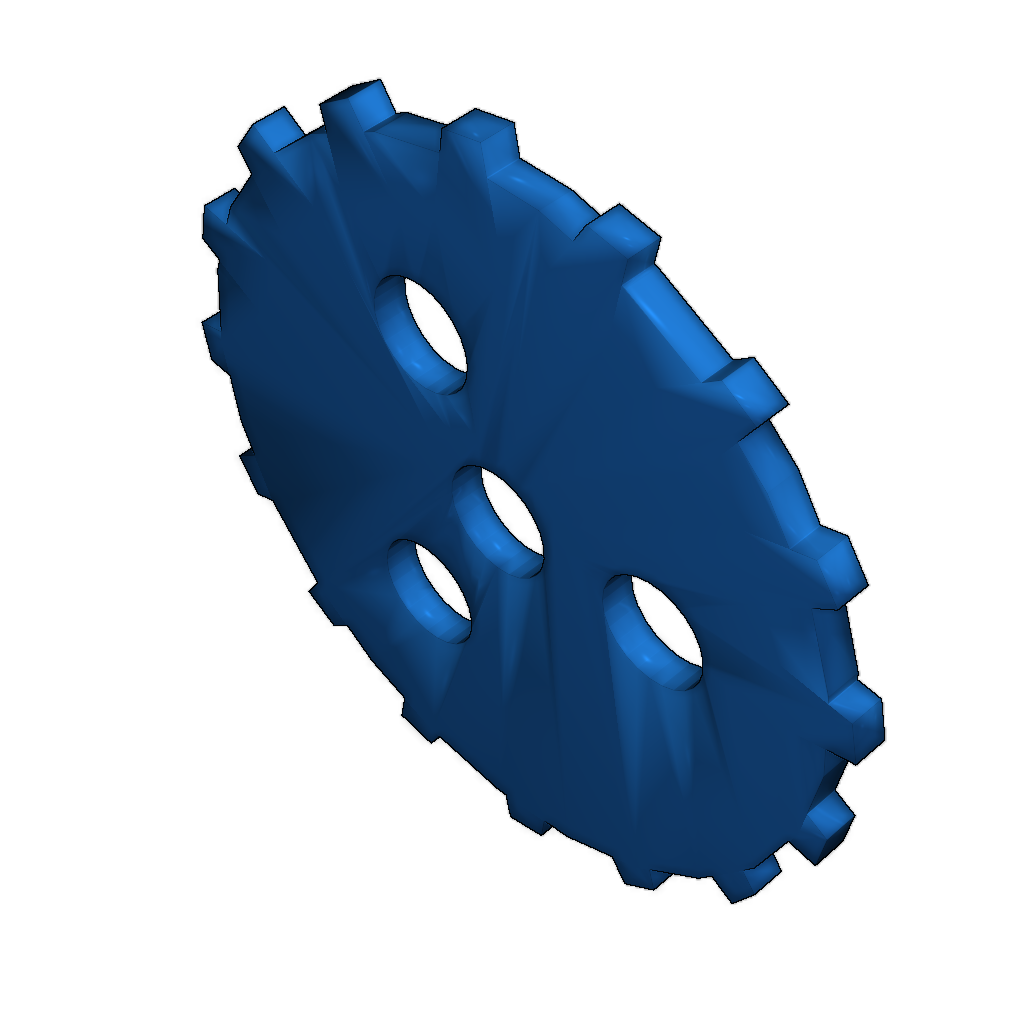

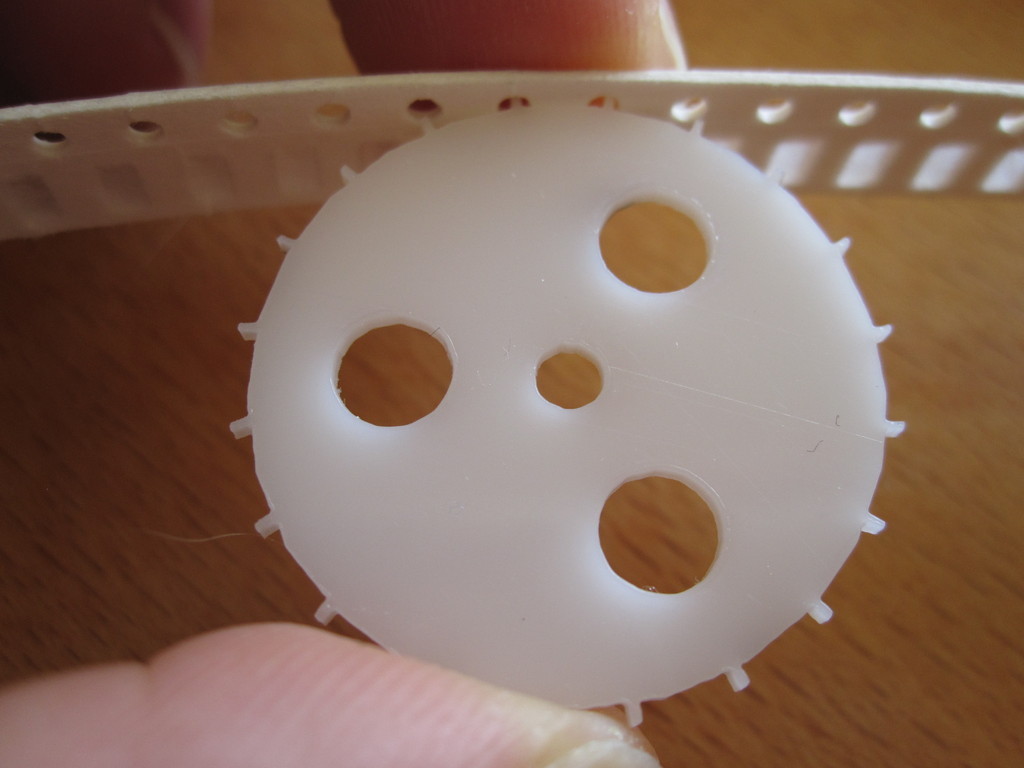

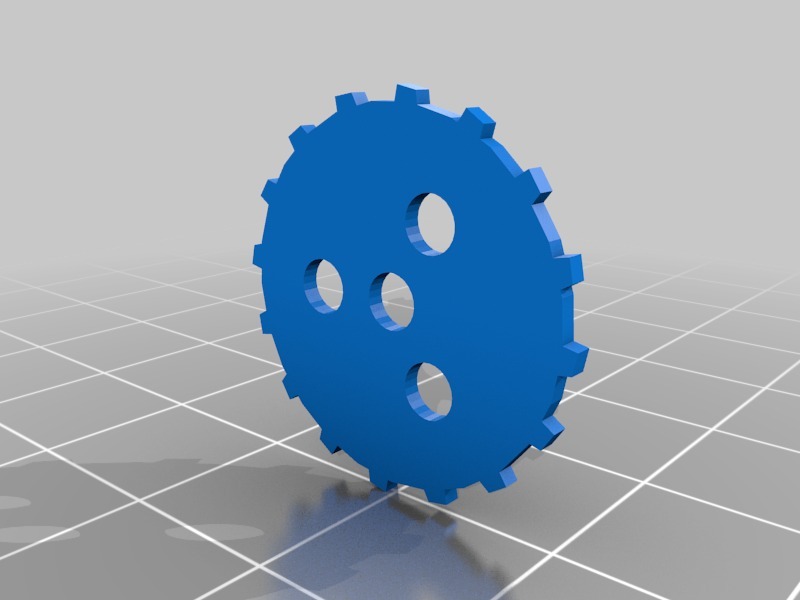

  • Рекомендуется лазерная резка шестеренки из POM Delrin (tm).

Не забудьте написать управляющее программное обеспечение и программное обеспечение для компьютерного зрения.
