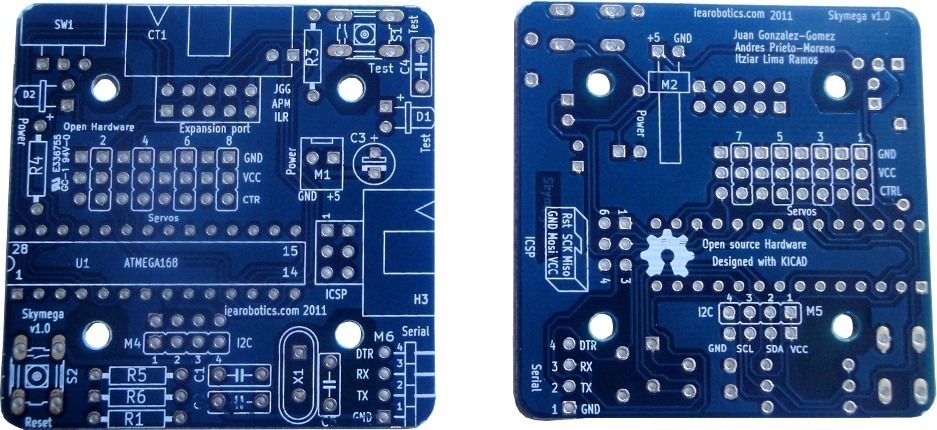

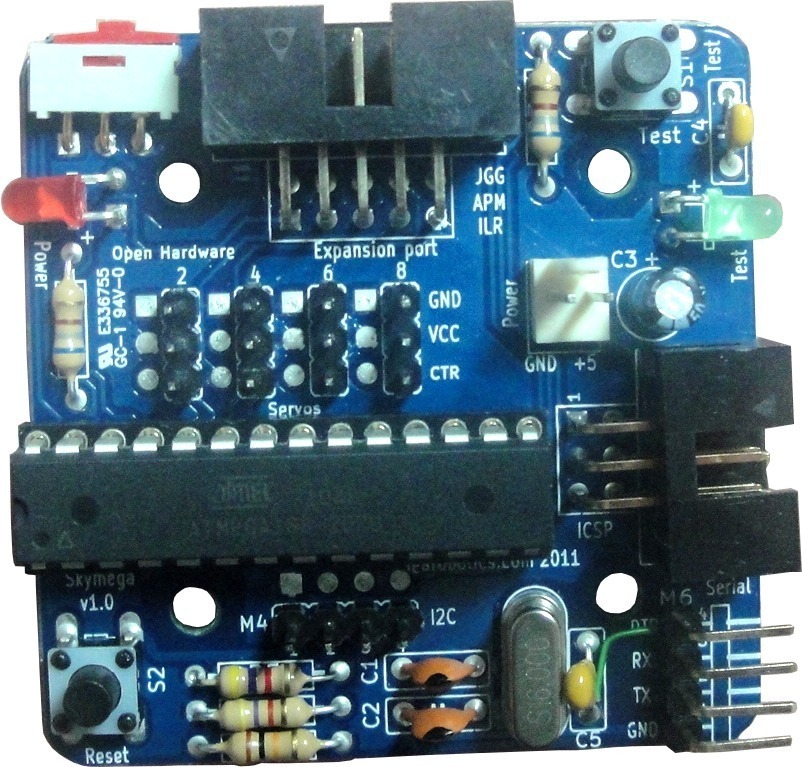

Skymega — это электронная плата для программирования печатных роботов. Она представляет собой открытую аппаратную платформу, разработанную с использованием инструментов открытого исходного кода Kicad. Плата основана на микроконтроллерах ATmega, что обеспечивает совместимость с Arduino.

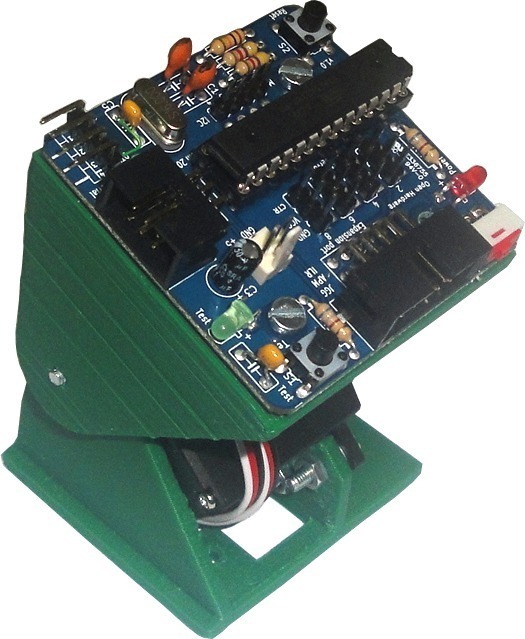

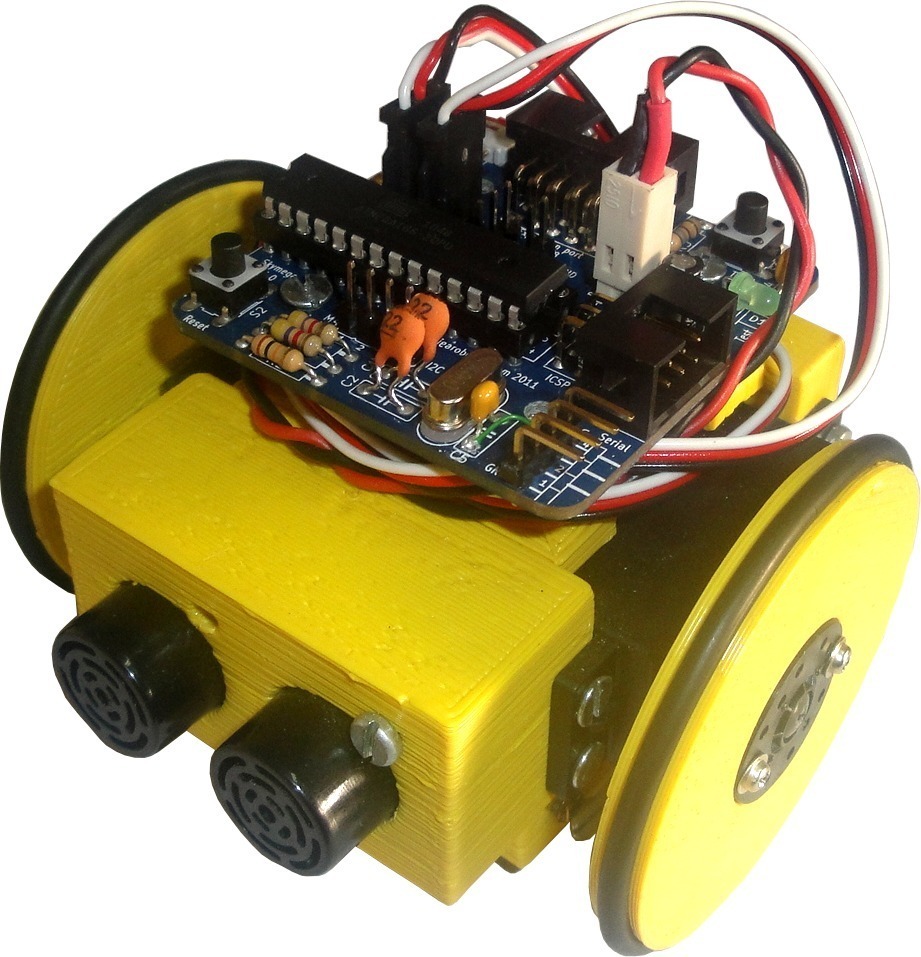

Модель предназначена для создания модульных роботов и мини мобильных роботов. Она идеально подходит для образовательных учреждений и может использоваться в различных проектах.

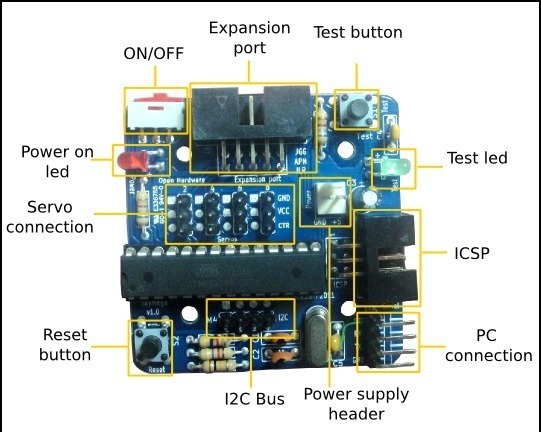

Особенности конструкции:

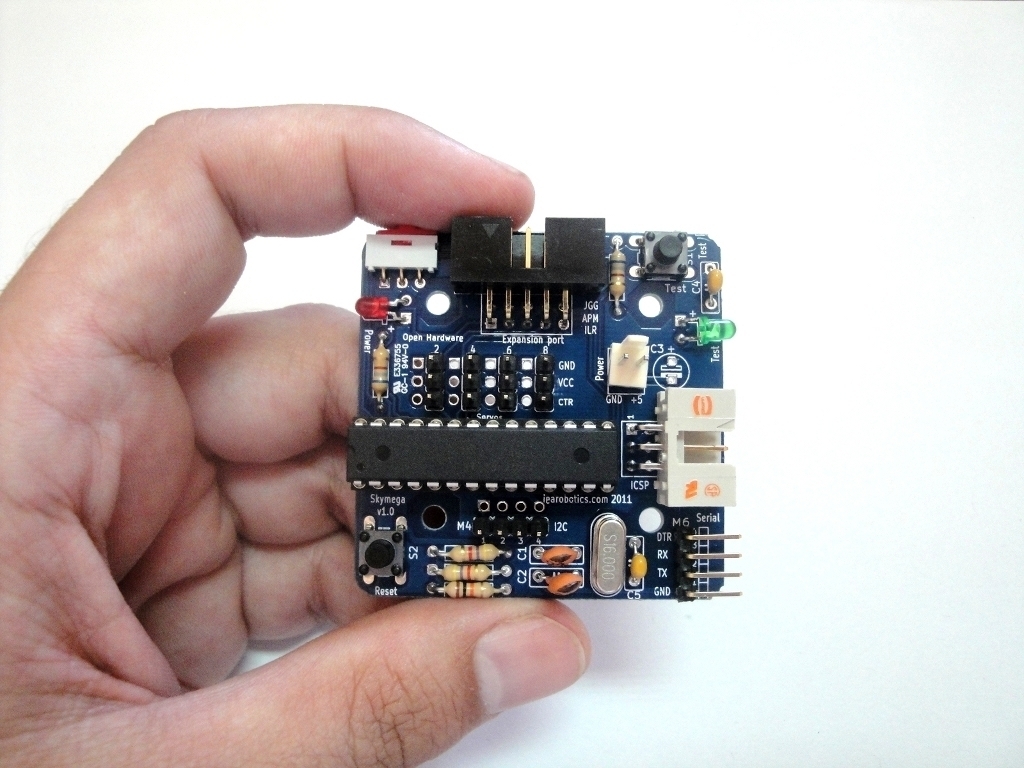

  • Компактные размеры
  • Легкость в сборке для студентов
  • Выключатель ON/OFF
  • Совместимость с Arduino

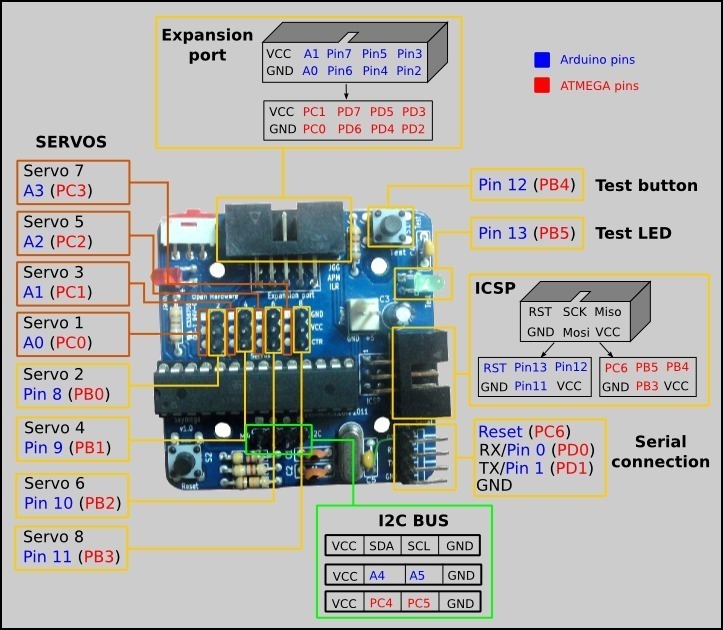

  • Подключение до 8 сервомоторов
  • I2C шина
  • Тестовая кнопка и индикаторы

Рекомендации по печати:

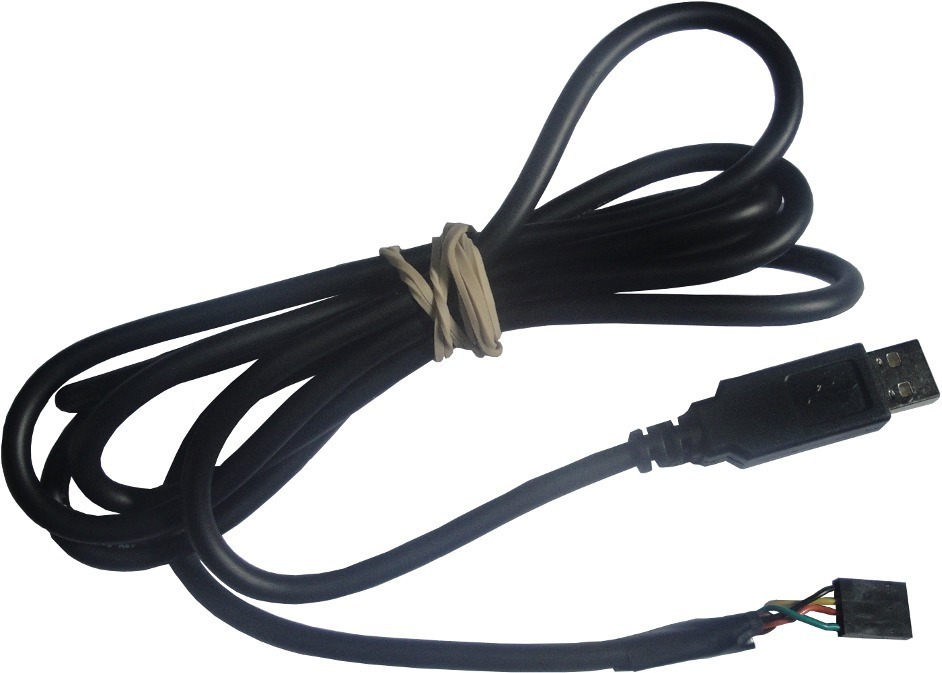

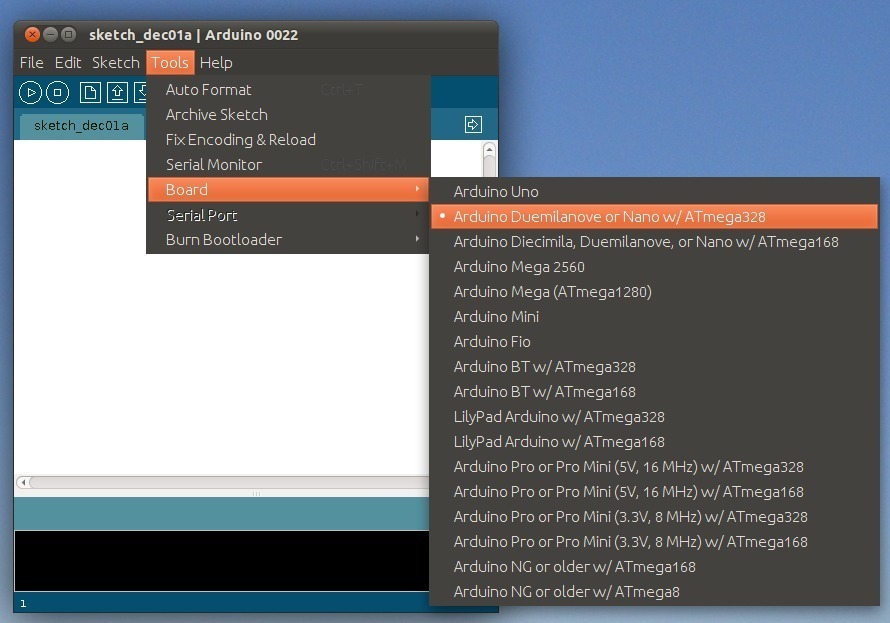

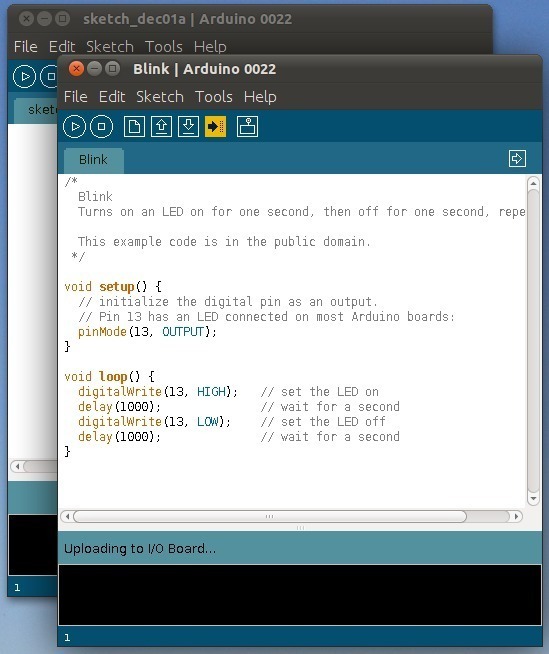

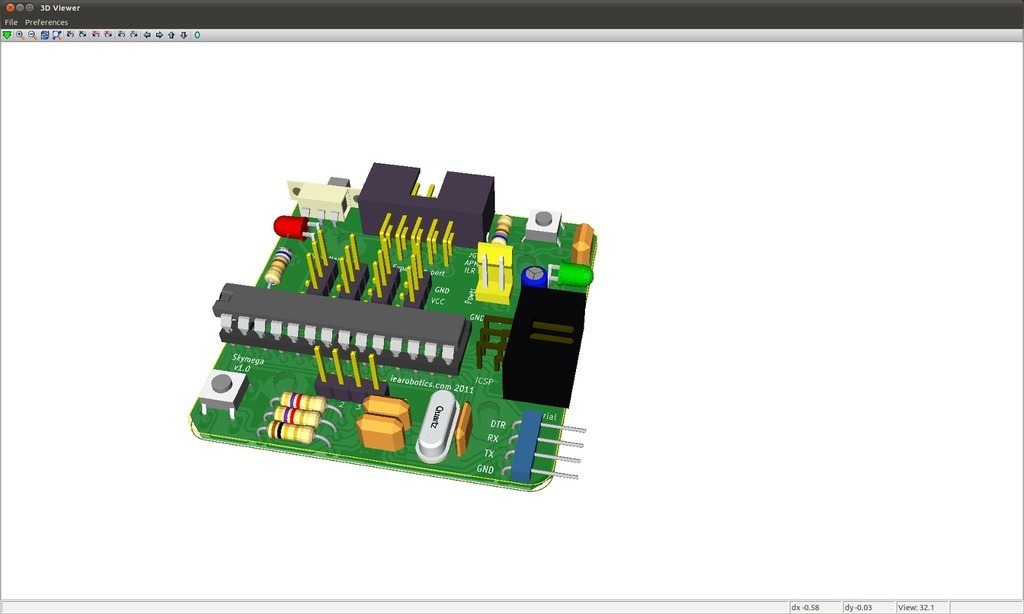

Вы можете изготовить плату, используя предоставленные файлы Gerber, или отредактировать схему и печатную плату с помощью инструмента Kicad. Для получения спецификации материалов ознакомьтесь с файлом skymega-BOM-en.pdf. Программное обеспечение загружается на плату через среду Arduino, для чего необходимо подключить Skymega к ПК с помощью модифицированного FTDI кабеля.

Создавайте и программируйте открытые печатные роботы с удовольствием!
