Открытая рама X-каретке для Orca V0.30

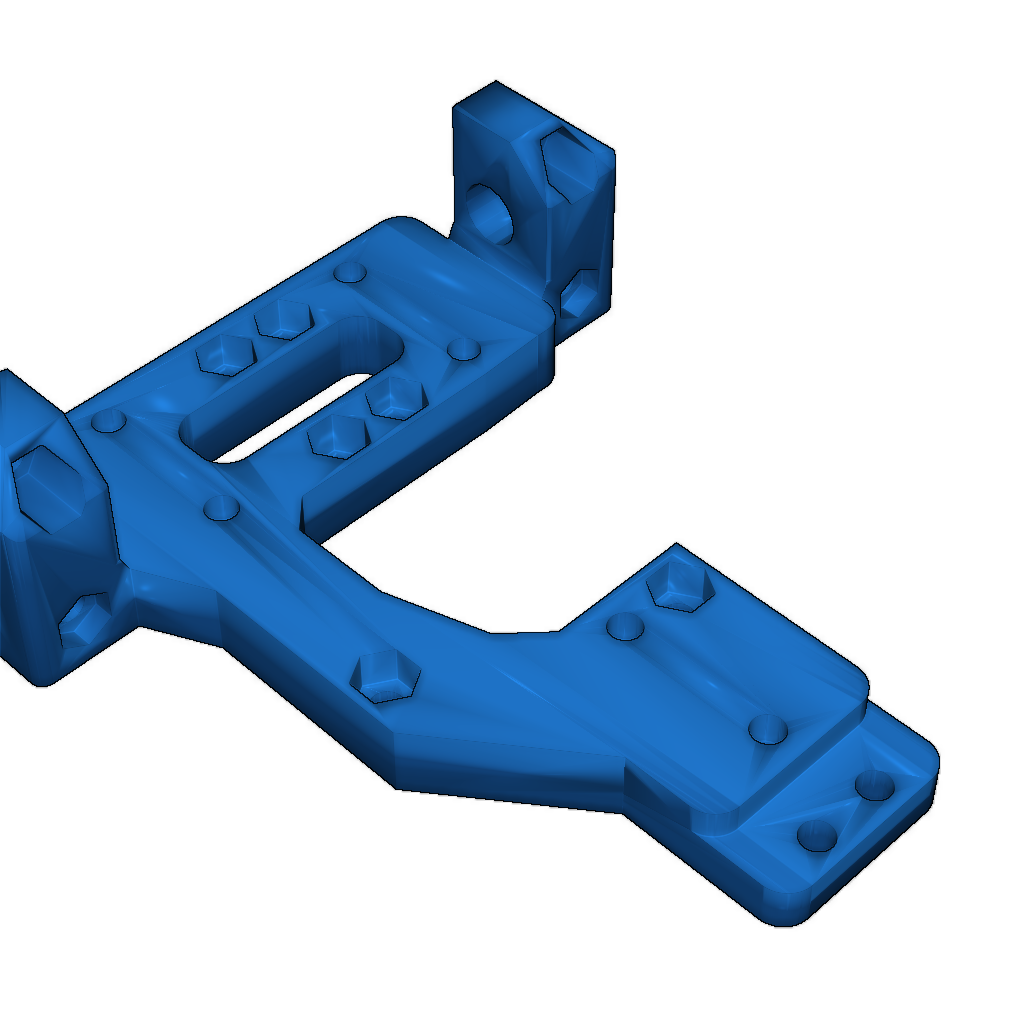

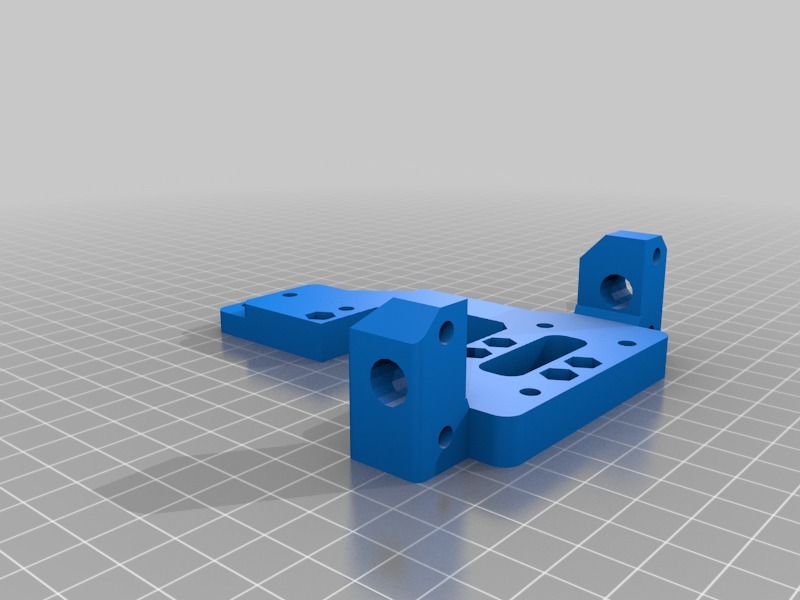

Модель: Открытая рама X-каретки для Orca V0.30.

Назначение: Эта модель предназначена для замены стандартной X-каретки, обеспечивая более легкий доступ для установки и обслуживания.

Особенности конструкции:

• Уменьшенная база рамы на 2,3 мм для улучшенной совместимости со стандартными винтами 30 мм.
• Правое внешнее отверстие смещено на 10 мм вперед.
• Дополнительно добавлены шестиугольные потайные отверстия для крепежа.

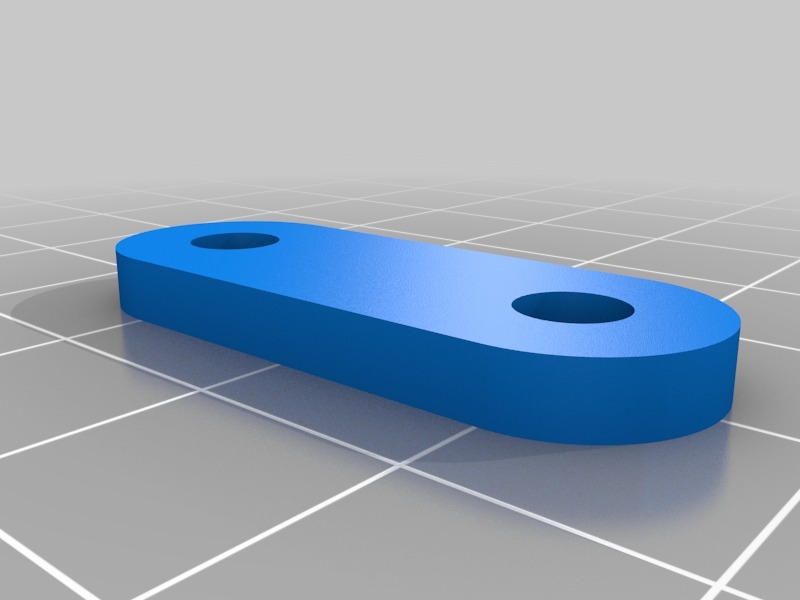

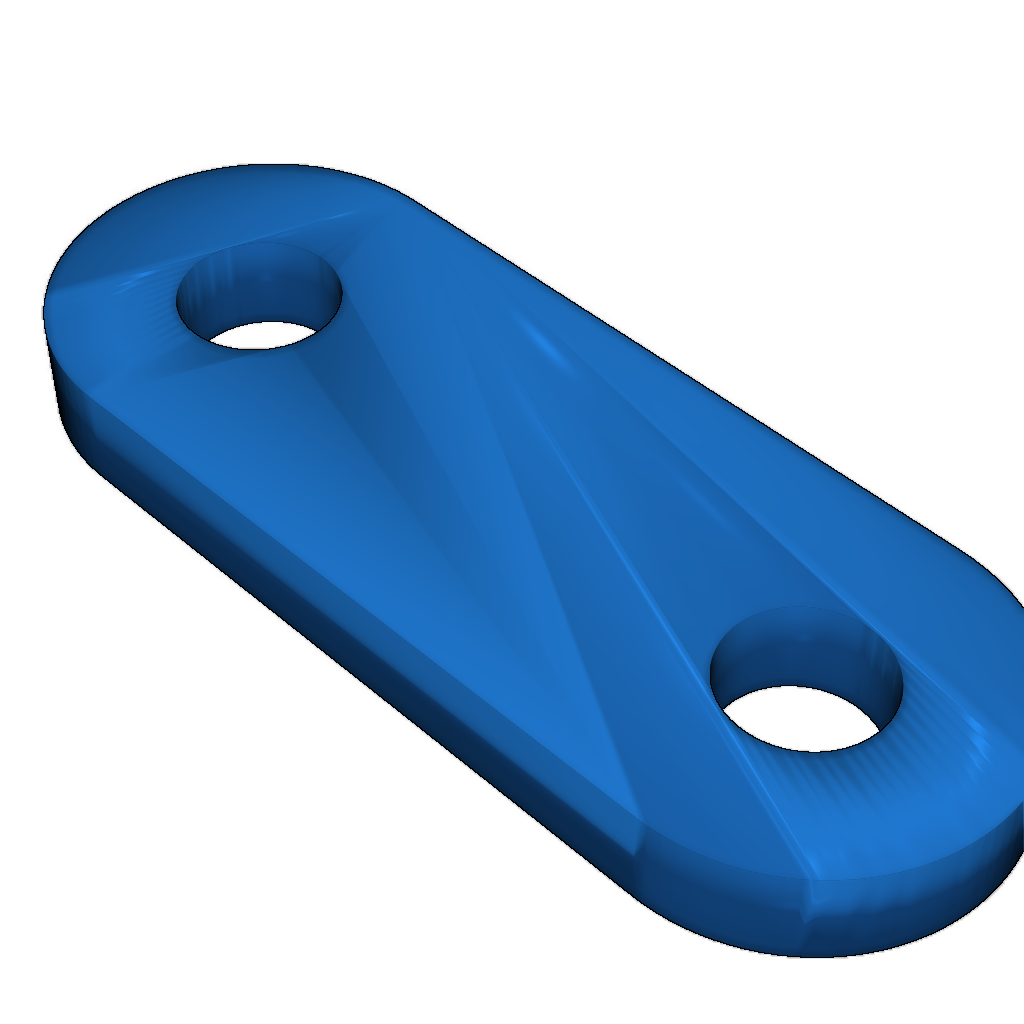

Рекомендации по печати: Просто напечатайте модель и установите ее. Рекомендуется сначала закрепить внешние винты линейного подшипника, затем установить каретку и затянуть внутренние винты. Используйте две шайбы, если винты слишком длинные. Для использования с горячими соплами V9/V10 рекомендуется использовать универсальный Wade и изготовить небольшую металлическую пластину, как показано на изображении.
