Модель: Модификация для принтеров Lulzbot Taz 4 и 5.

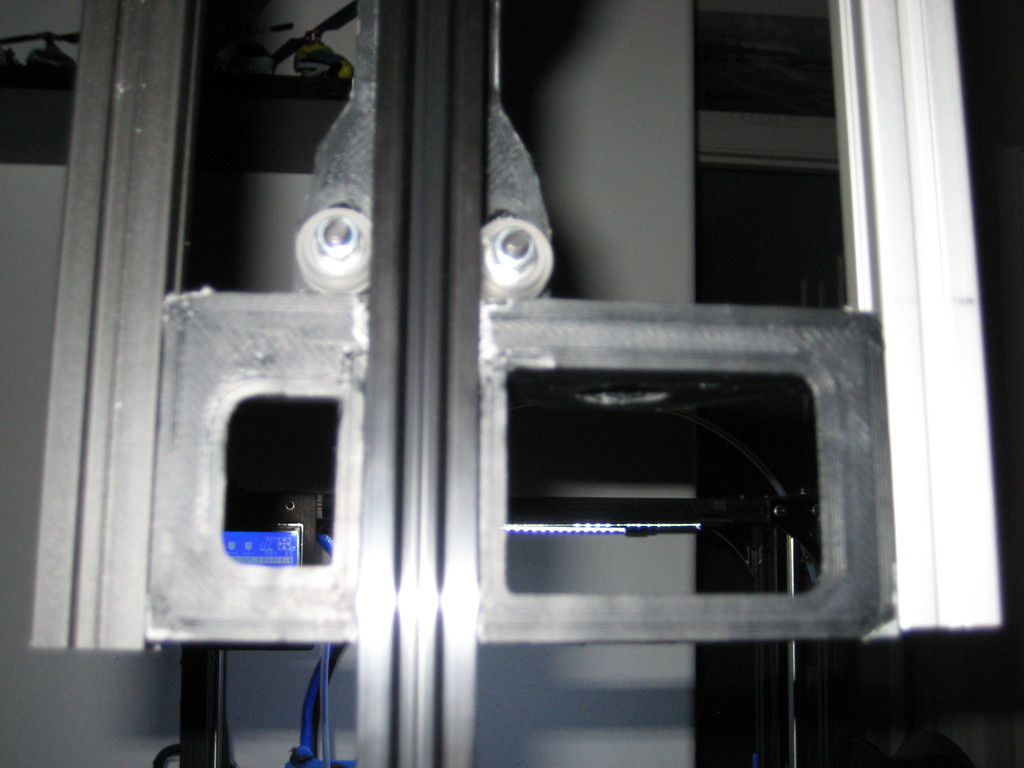

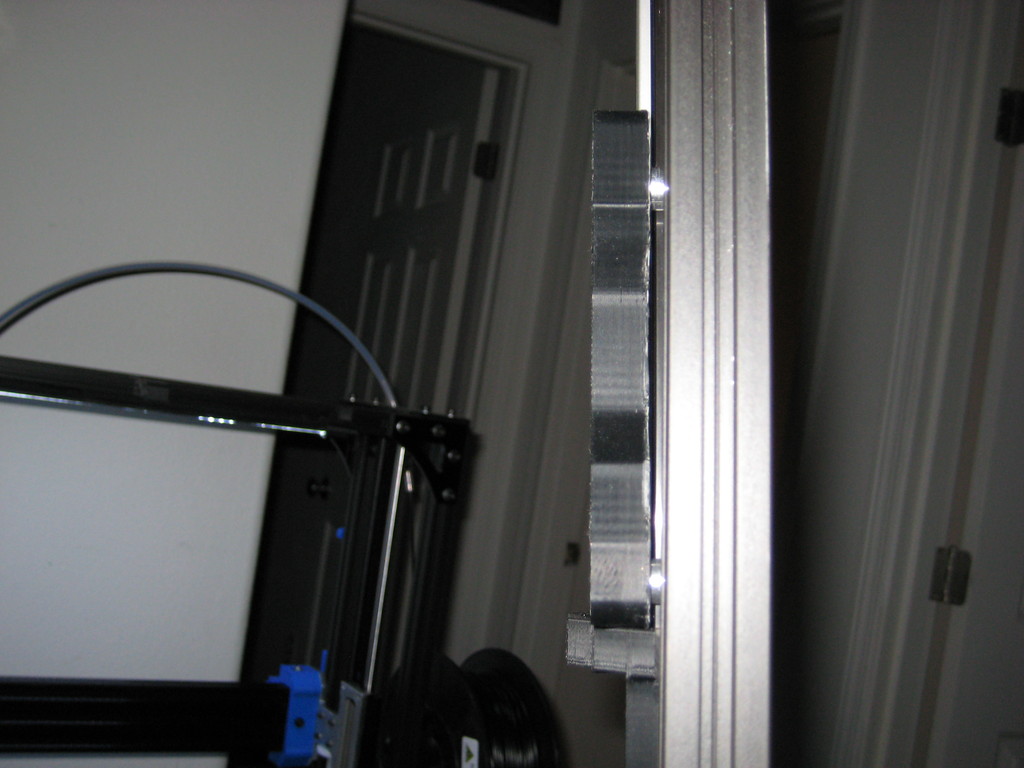

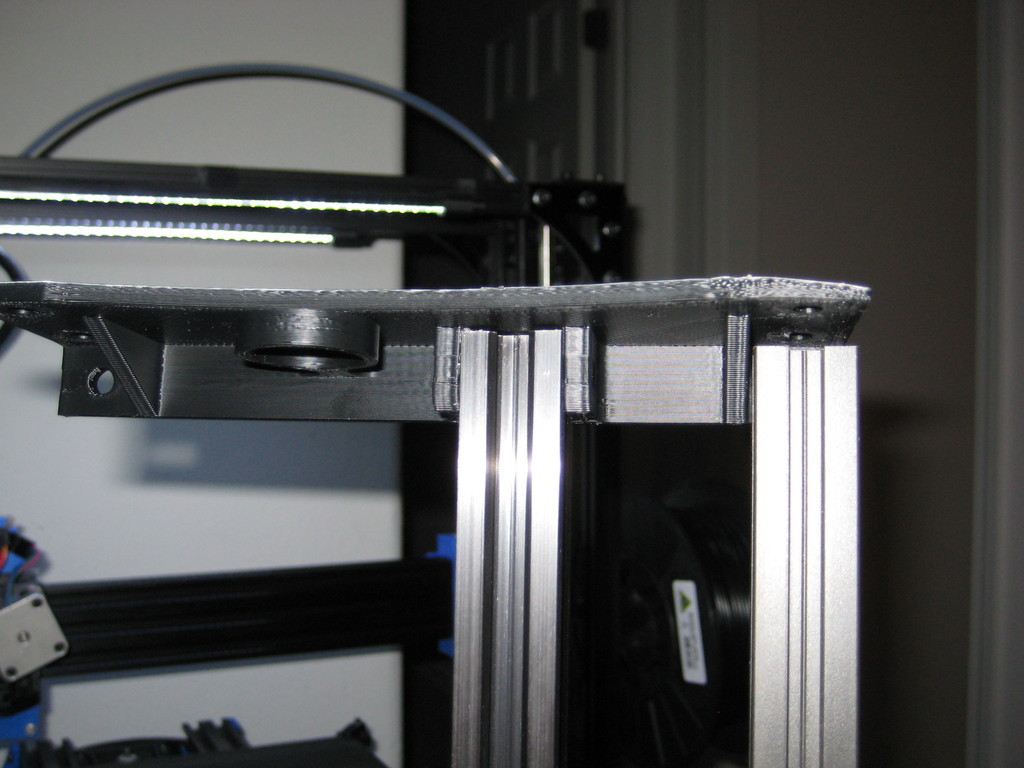

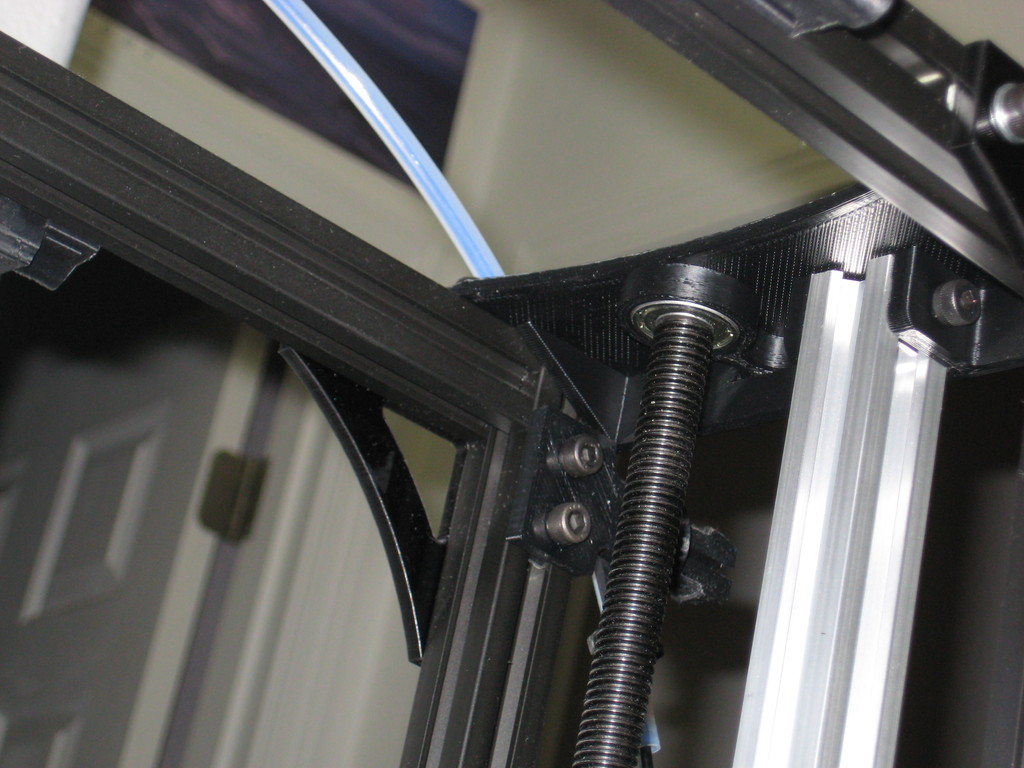

Описание: Эта модель заменяет стандартные гладкие оси Z на экструзии Openrail. Она предназначена для улучшения стабильности и точности печати.

Особенности конструкции:

Используются экструзии Openrail 20mm x 20mm длиной 500mm.

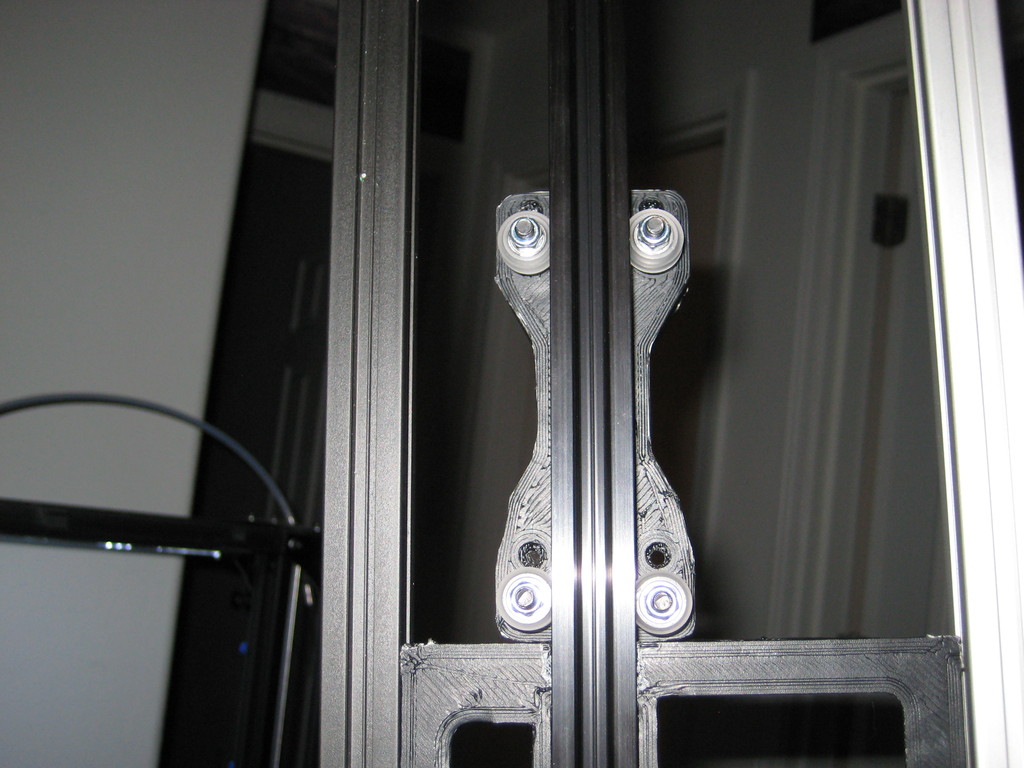

Требуется 8 мини-колес, 4 эксцентрика и 4 6мм проставки.
Совместимость с T-образными гайками (M5), рекомендуется использовать Drop-in варианты.

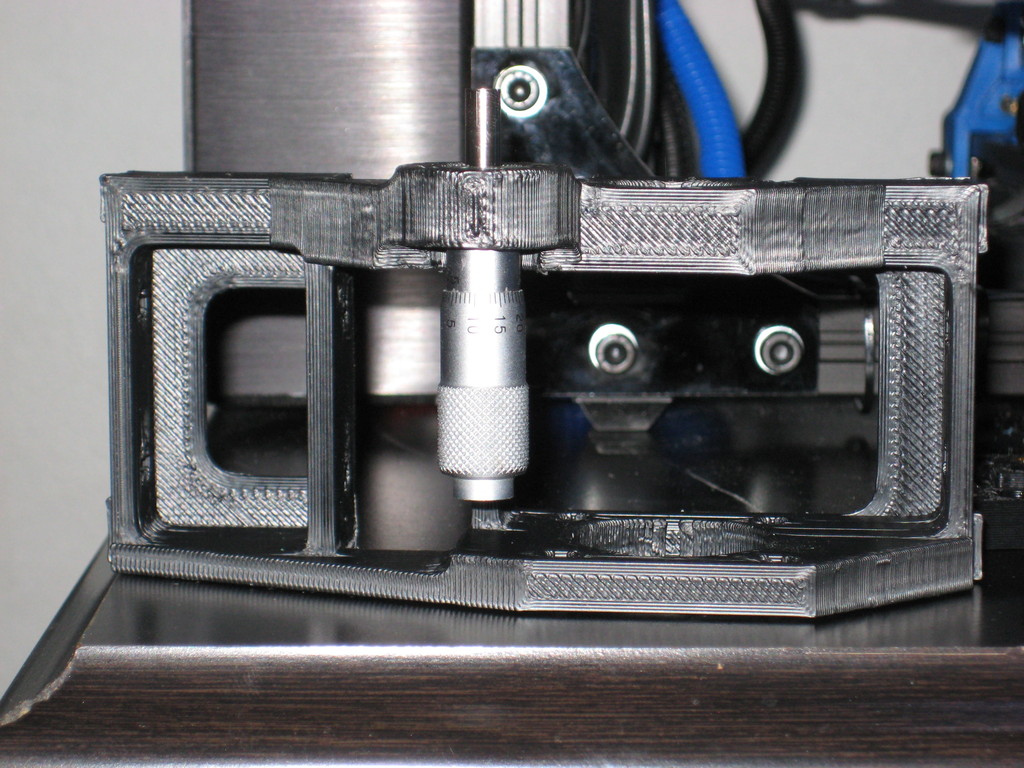

Возможность установки микрометрического конца вместо стандартного.

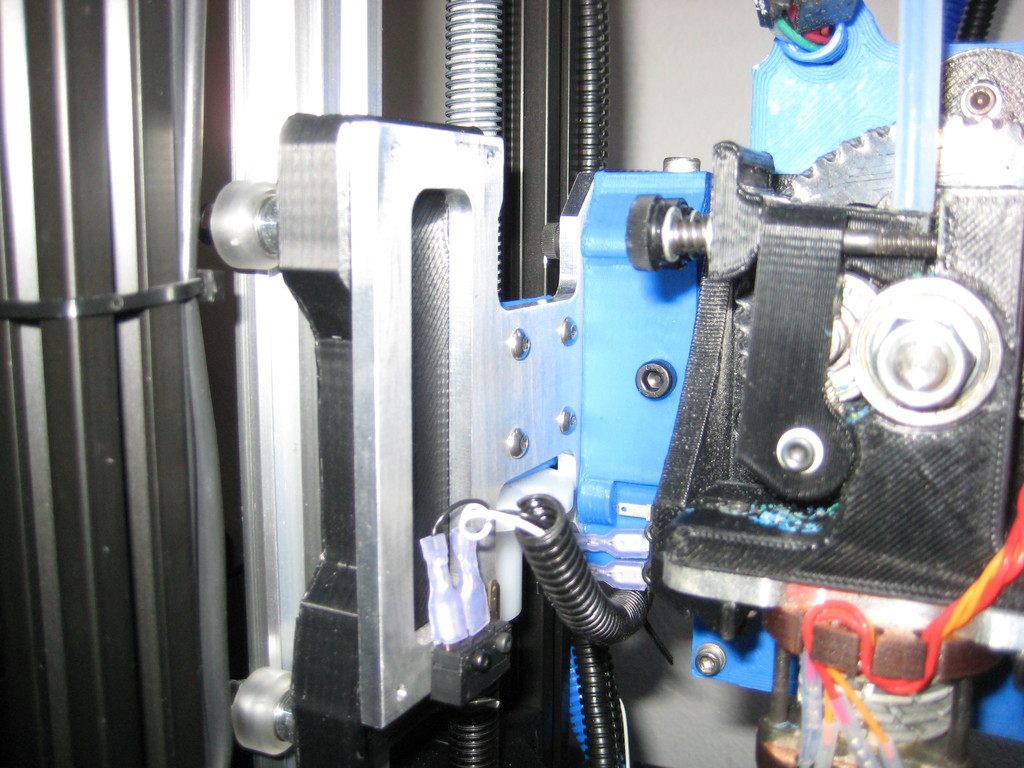

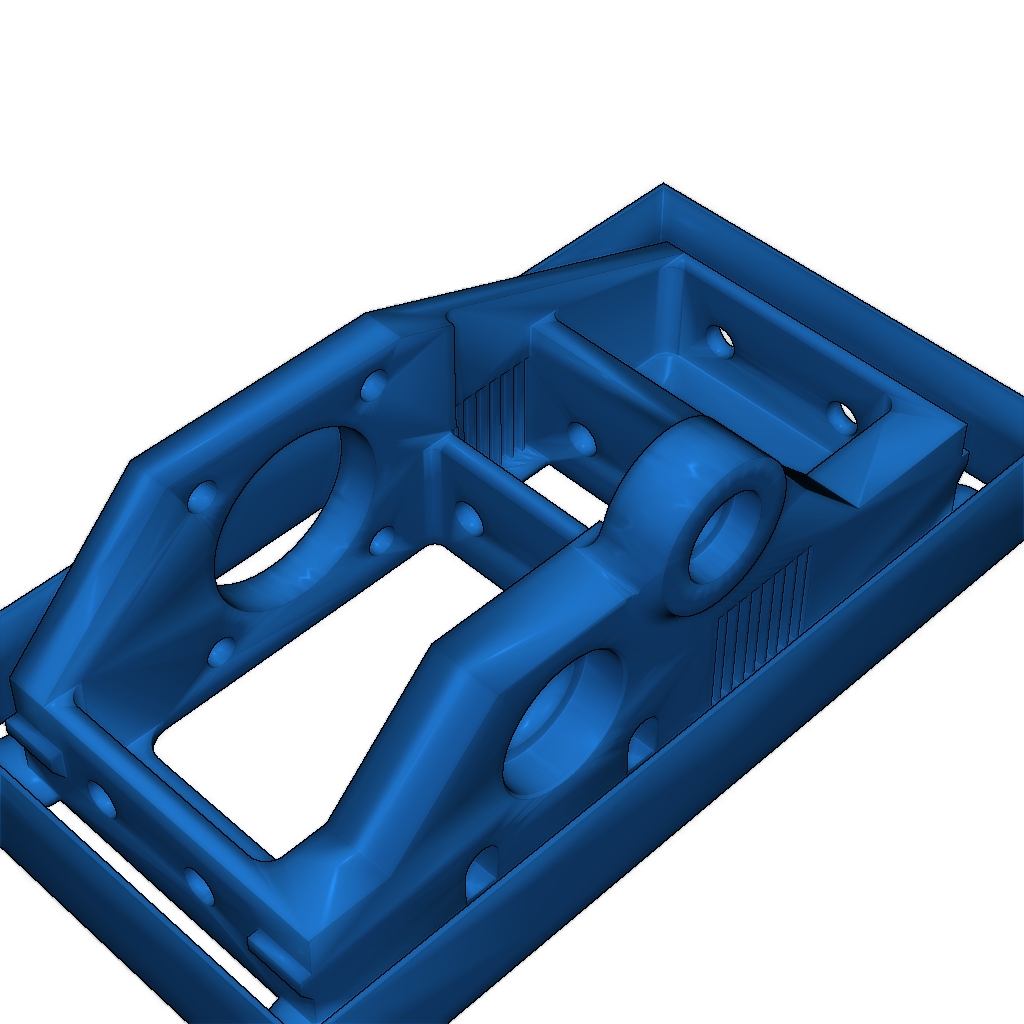

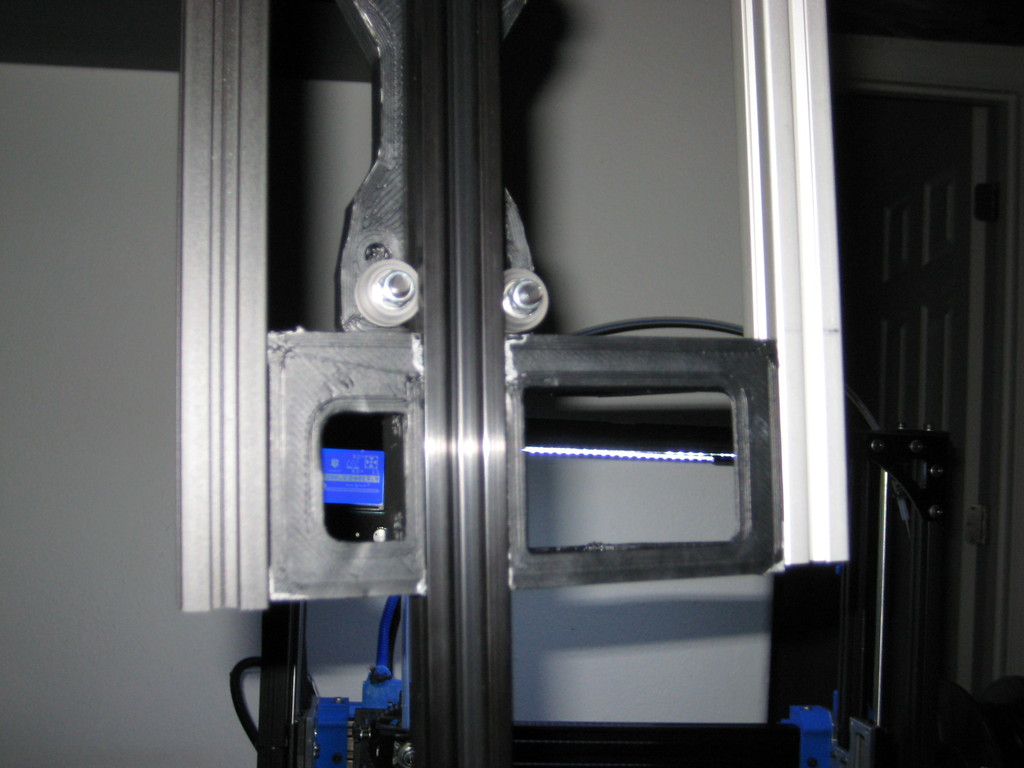

Рекомендации по печати: Для установки может потребоваться использование длинных болтов M5 для перемещения блока управления и нескольких длинных болтов M3. Обратите внимание, что модель также включает улучшенный кареточный блок с достаточным зазором для установки анти-воблера.

Категория

3D Печать

Теги

openscad bearing LulzBot open axis Z-Axis openrail builds linear linear bearing openbuilds boxed Lulzbot Taz open builds Taz 4 Taz 5 z z axis

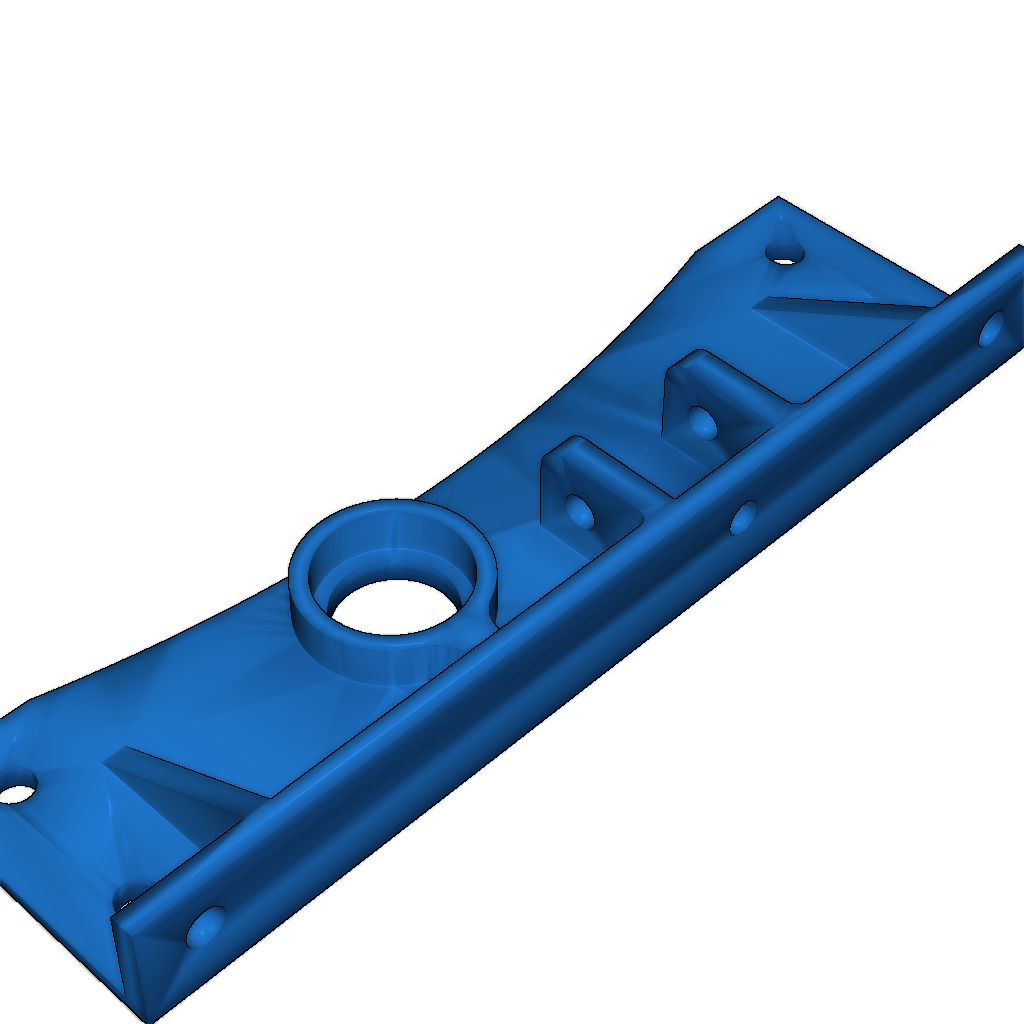

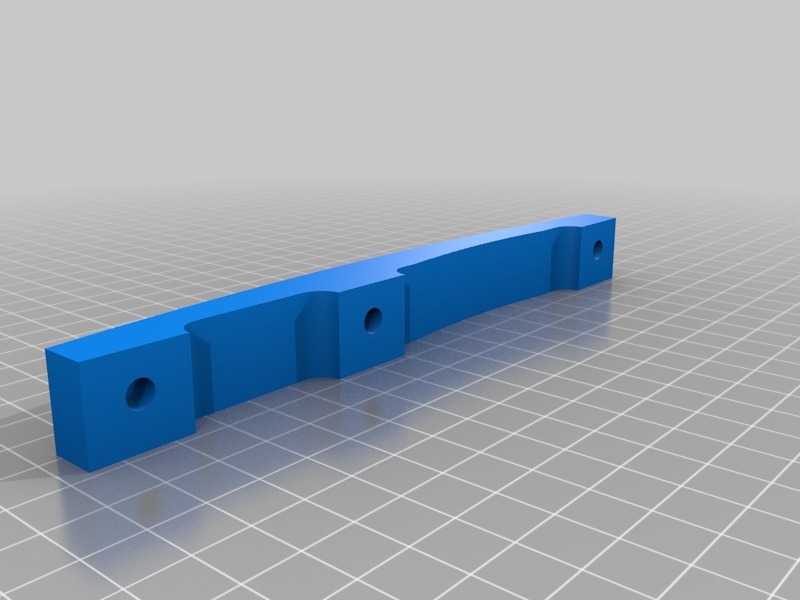

openrail_Z_Backbrace_1_0_a.stl
Скачать
openrail_Z__left_motor_micrometer_2_0_a.stl
Скачать
openrail_Z__left_motor_standard_1_0_a.stl
Скачать
Openrail_Z_right_motor_1_0_a.stl
Скачать
openrail_Z_right_top_2_6_c.stl
Скачать
openrail_Z_left_top_2_6_c.stl
Скачать

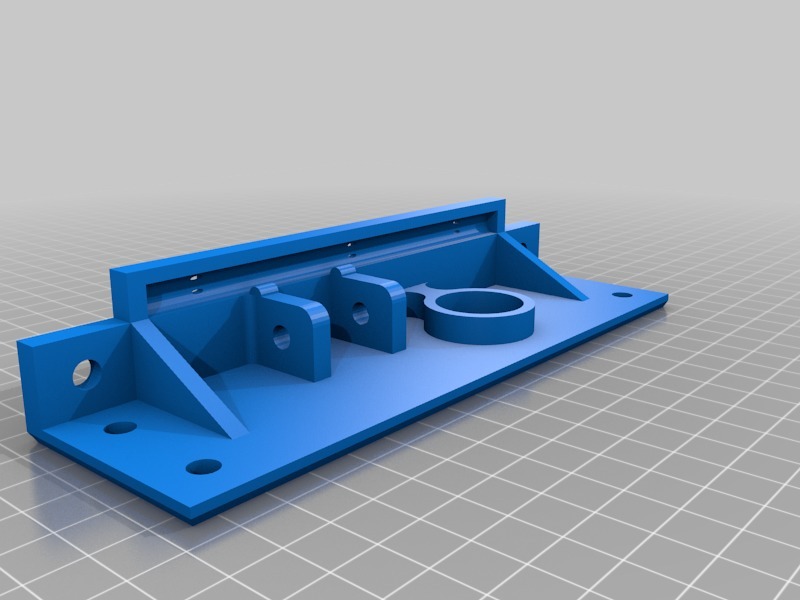

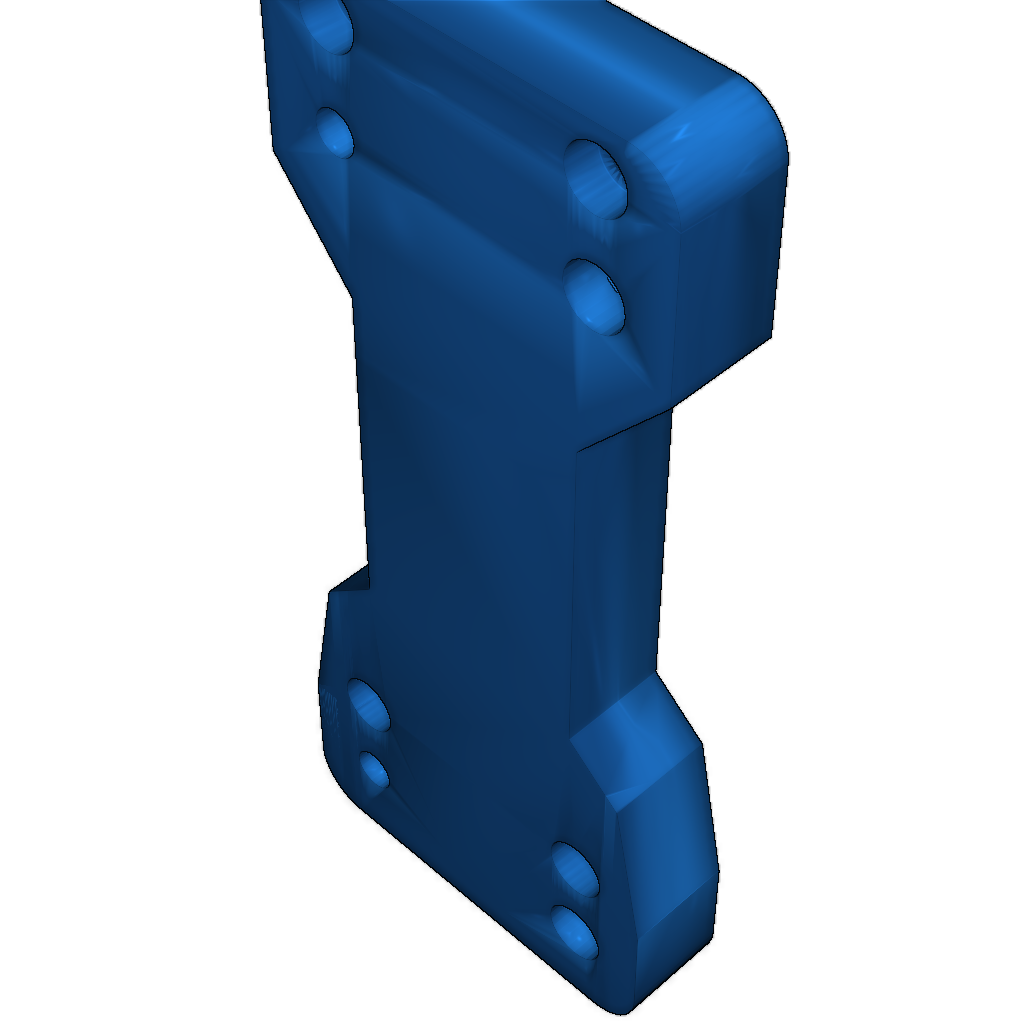

Openrail_Z_Backplate_2_2_d_Anti_wobble_clearance_Cable_passthrough.stl
Скачать
Openrail_Z_Backplate_2_2_c_Anti_wobble_clearance.stl
Скачать
openrail_Z_Backbrace_1_0_a.stp
Скачать
openrail_Z__left_motor_micrometer_2_0_a.stp
Скачать
Openrail_Z_Backplate_2_1_b.stp
Скачать
openrail_Z__left_top_1_0_a.stp
Скачать
openrail_Z_right_top_1_0_a.stp
Скачать
Openrail_Z_right_motor_1_0_a.stp
Скачать
Openrail_Z_Backplate_2_1_b.stl
Скачать
Openrail_Z_Backplate_2_1_b.stl
Скачать
openrail_Z_right_top_1_0_a.stl
Скачать
openrail_Z__left_top_1_0_a.stl
Скачать
