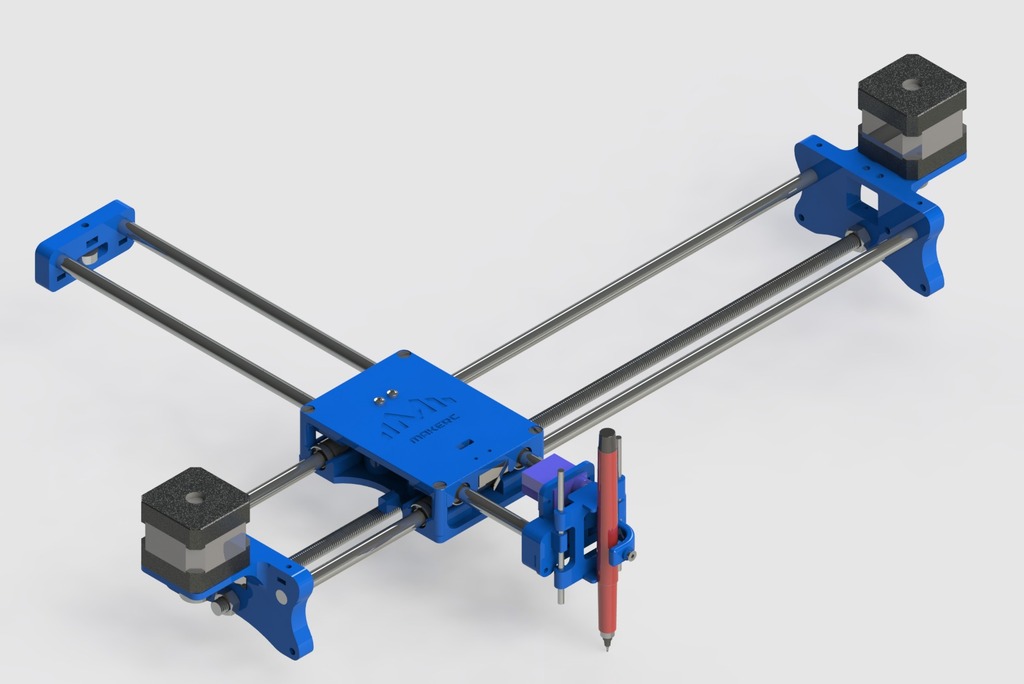

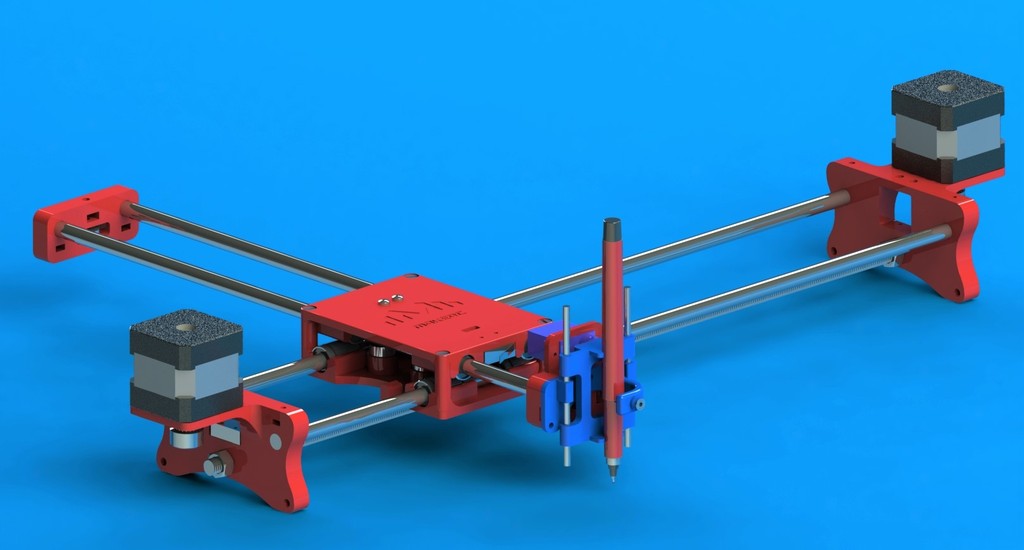

DrawingBot - это версия с открытым оборудованием известного плотового аппарата AxiDraw. Он предназначен для написания и рисования на почти любой плоской поверхности.
Назначение: DrawingBot может использоваться для создания рисунков, написания текста и выполнения различных художественных проектов с использованием ручек, маркеров и других инструментов письма.

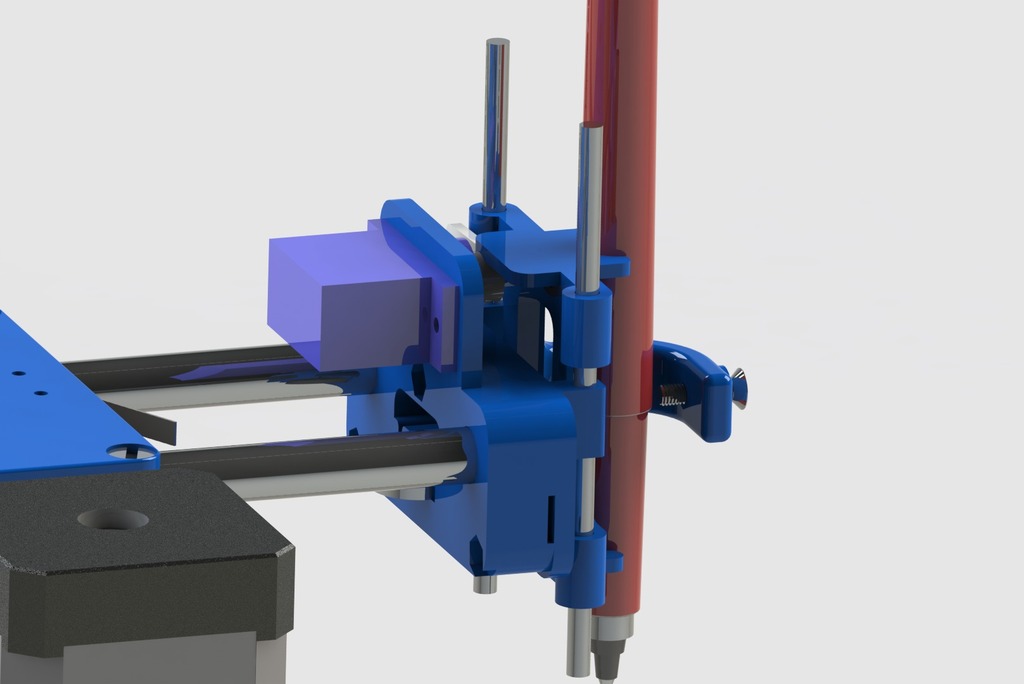

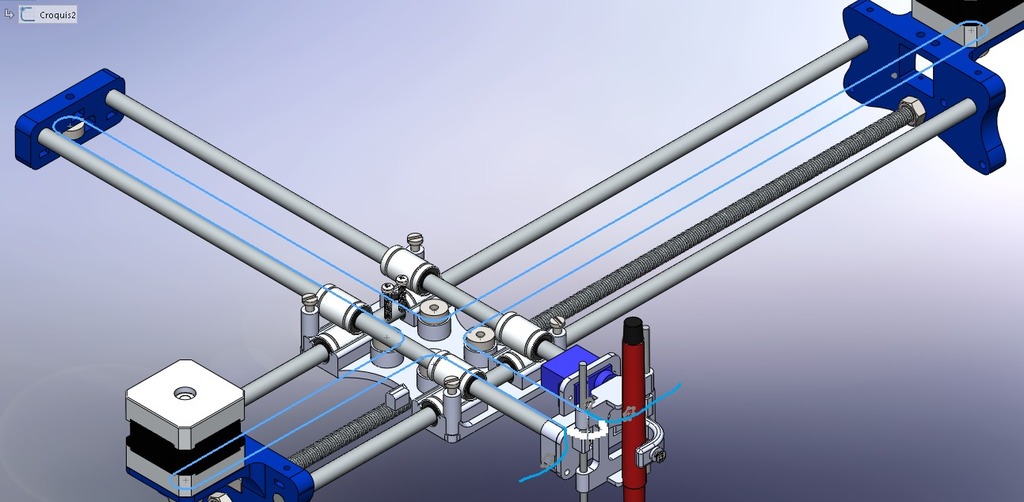

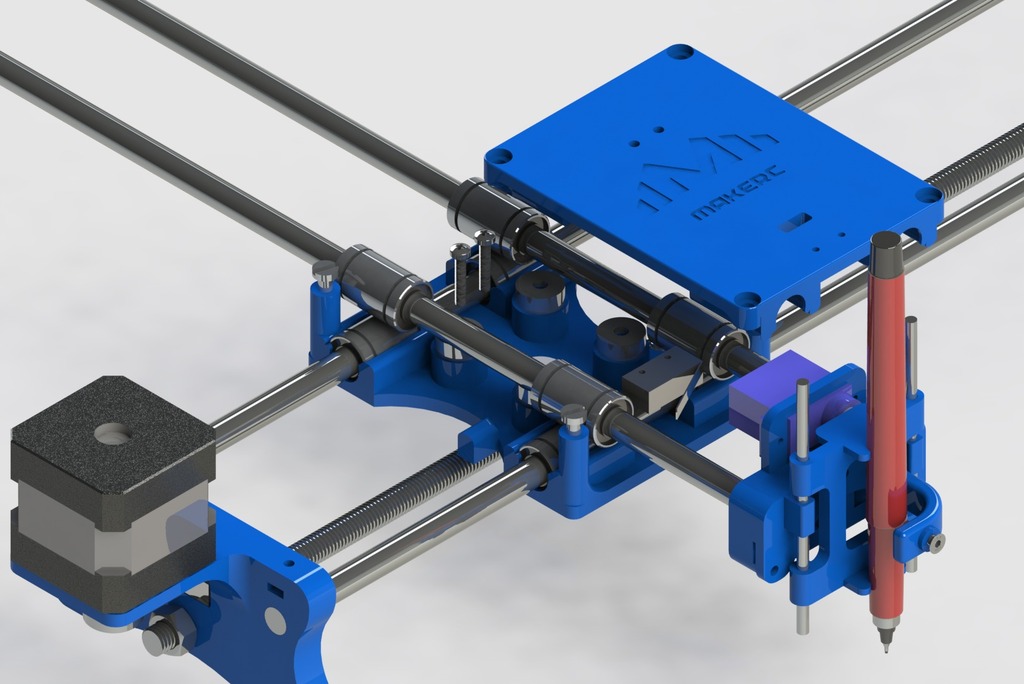

Конструкция: Уникальная конструкция включает в себя пишущую головку, которая выдвигается за пределы машины, что позволяет рисовать на объектах, больших, чем сам аппарат. Размер печати составляет X 334.5 мм, Y 230 мм.

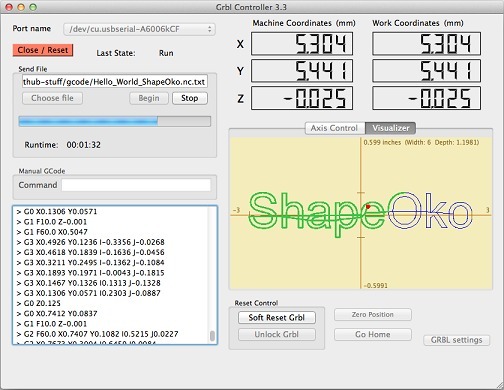

Рекомендации по печати: Для сборки вам понадобятся следующие компоненты: 2x Nema 17, 2x линейные штанги M8 длиной 450 мм и 350 мм, 1x резьбовая штанга M8x470 мм, 8x подшипников LM8UU, 1x сервопривод SG90, 2x концевых выключателя, 2x шкива GT2 на 16 зубьев и 1x ремень GT2 длиной 2000 мм. Рекомендуется использовать Arduino Uno с CNC Shield для управления.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
Cama_Superior.STL Тип: .STL | Размер: 0.92 MBСкачать
-
Cama_Inferior_.STL Тип: .STL | Размер: 1.11 MBСкачать
-
Z_Carrier.STL Тип: .STL | Размер: 0.33 MBСкачать
-
X_Izquierdo.STL Тип: .STL | Размер: 0.24 MBСкачать
-
Y_Back.STL Тип: .STL | Размер: 0.09 MBСкачать
-
Y_Front.STL Тип: .STL | Размер: 0.13 MBСкачать
-
Z_Soporte.STL Тип: .STL | Размер: 0.06 MBСкачать
-

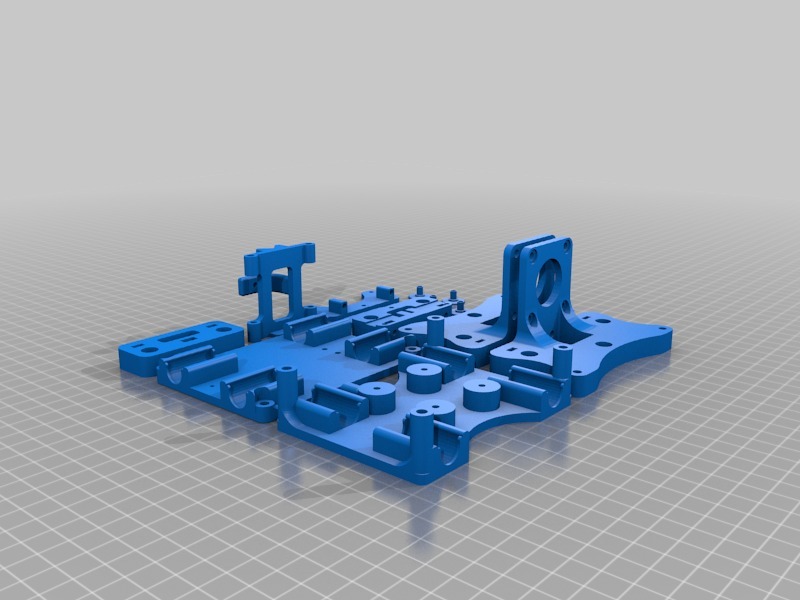

Plate.stl Тип: .stl | Размер: 2.77 MBСкачать
-
X_Derecho.STL Тип: .STL | Размер: 0.24 MBСкачать
