3D-модель Toyota 22RE двигателя (1/10 масштаб)
admin | 30.11.2025
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (26)

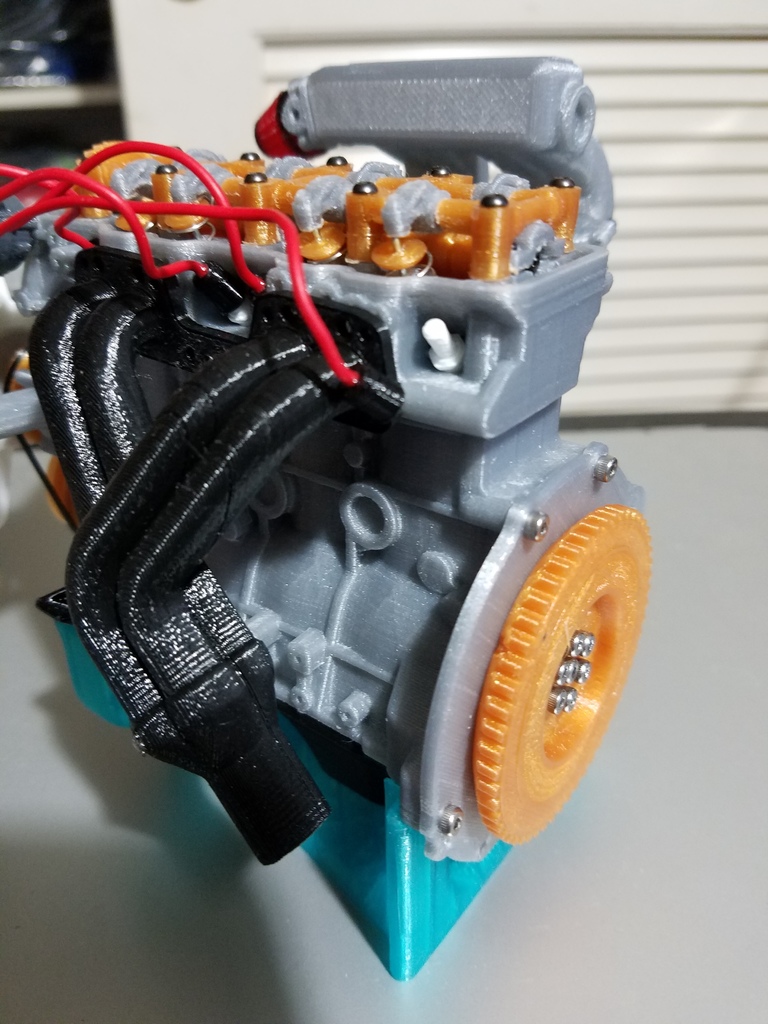

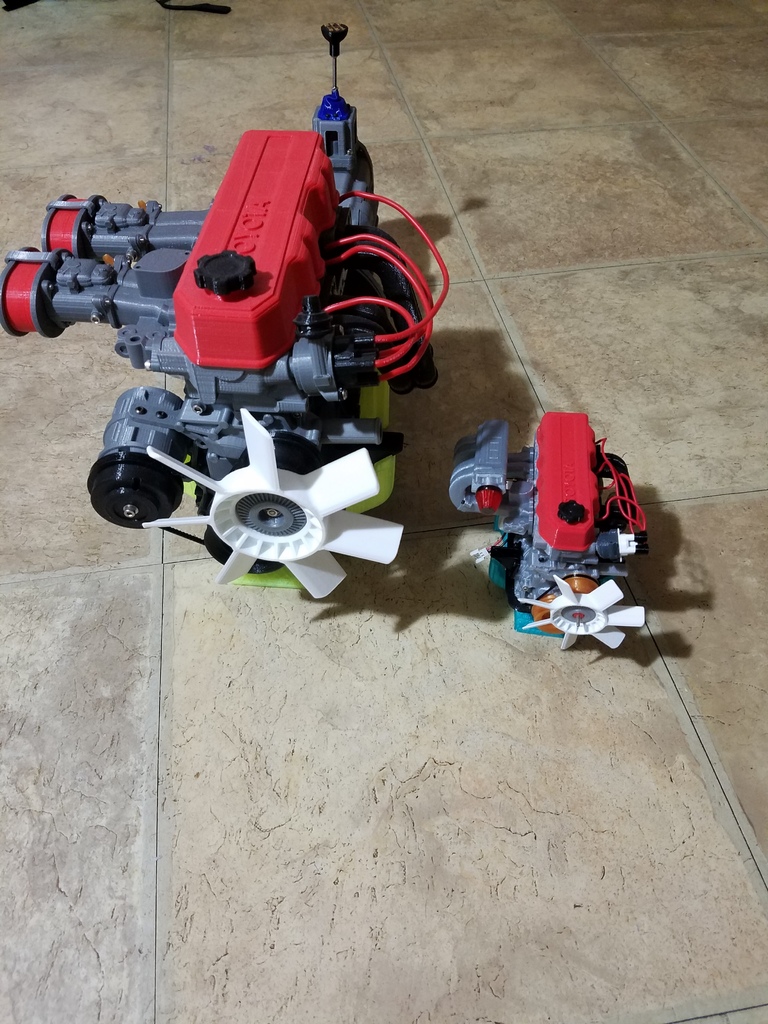

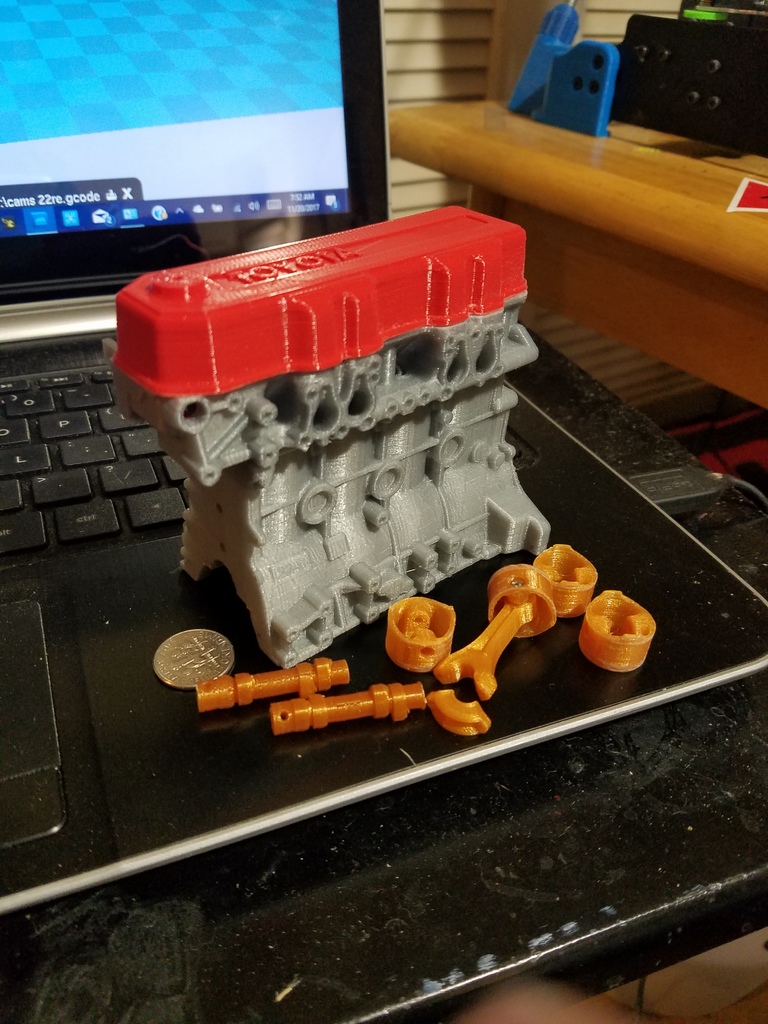

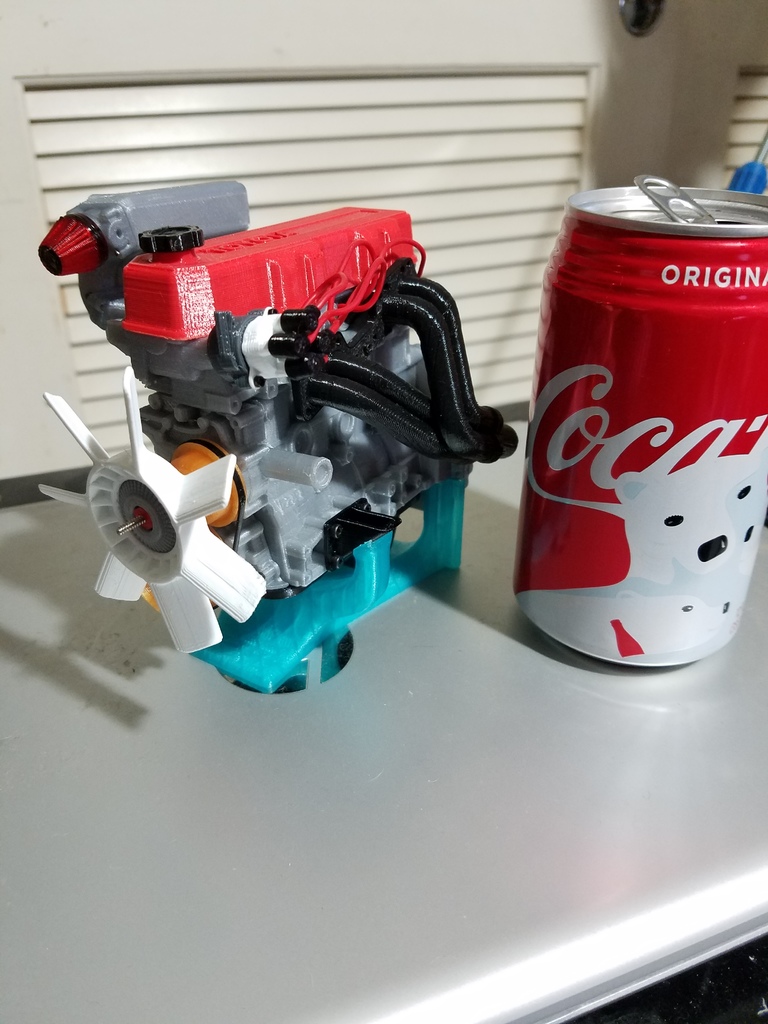

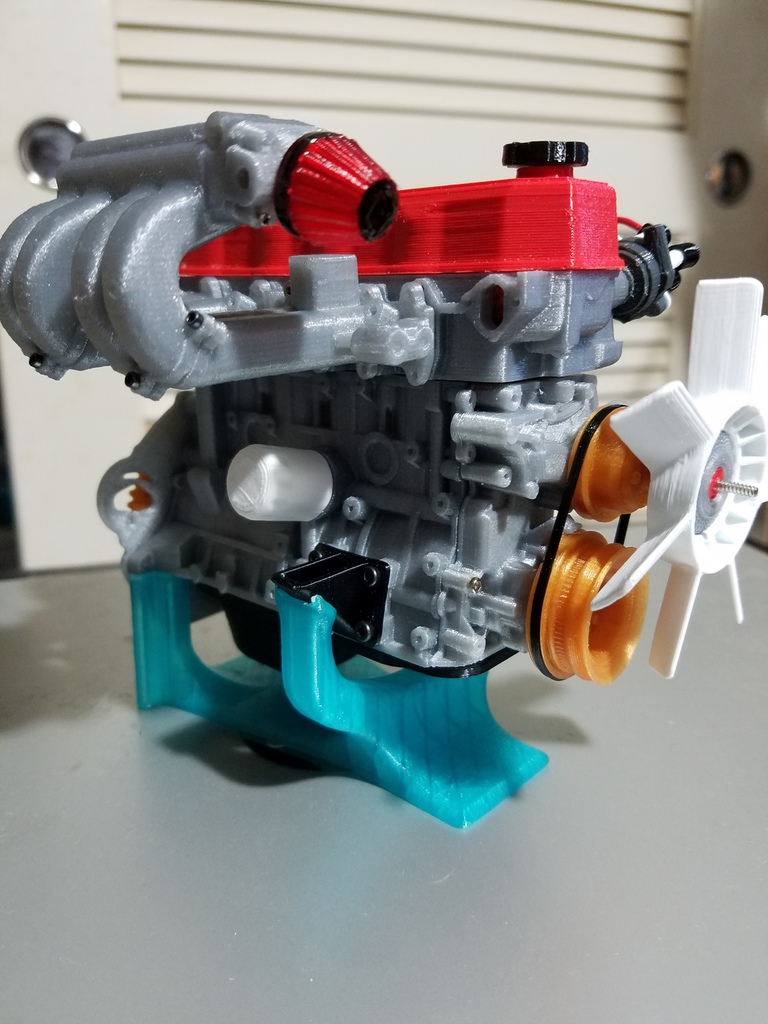

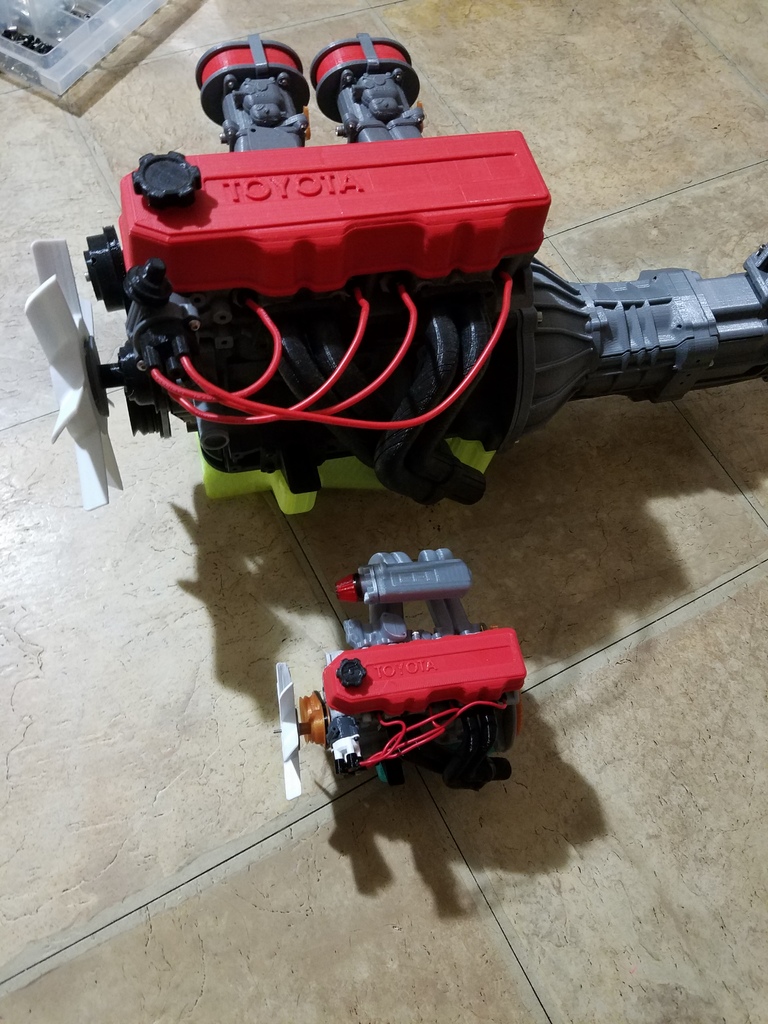

Эта 3D-модель является ремиксом известного двигателя Toyota 22RE в масштабе 1/10. Все детали были масштабированы для полной функциональности, так же как и более крупная модель в масштабе 1/3.
Инструкции по сборке:
- Скорость печати следует УМЕНЬШИТЬ.
- Возможно, почти каждая деталь требует шлифовки, шлифовки или подачи в зависимости от настроек принтера.
- Поршни и цилиндры нуждаются в шлифовке для уменьшения сопротивления.
- Рабочий рычаг и прокладка кулачка следует обработать для свободного вращения.
- Весовые пружины изготовлены из проволоки и зафиксированы с помощью CA клея.
- Для сборки потребуются винты размером 1.6 мм и 2 мм.

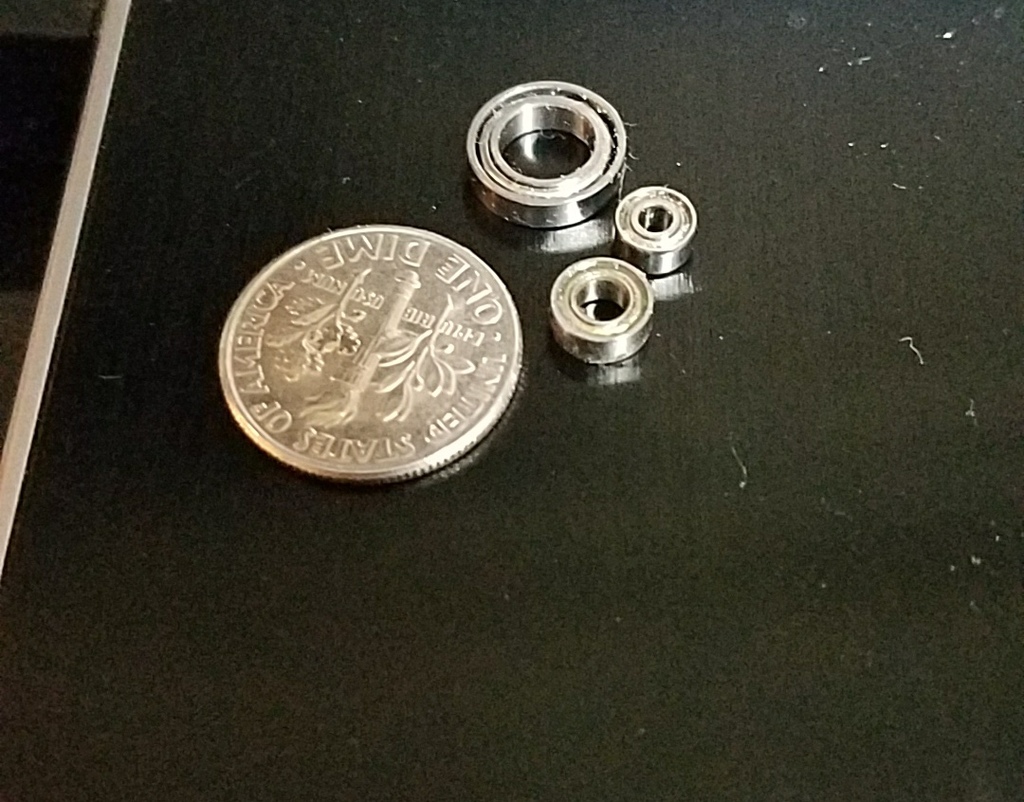

- Подшипники: 11x4x4 для коленвала и 2x5x2.5 для поршней.
- Для сборки кулачка использован стержень 1.8 мм и CA клей.
- Для клапанных рычагов использованы большие скрепки.

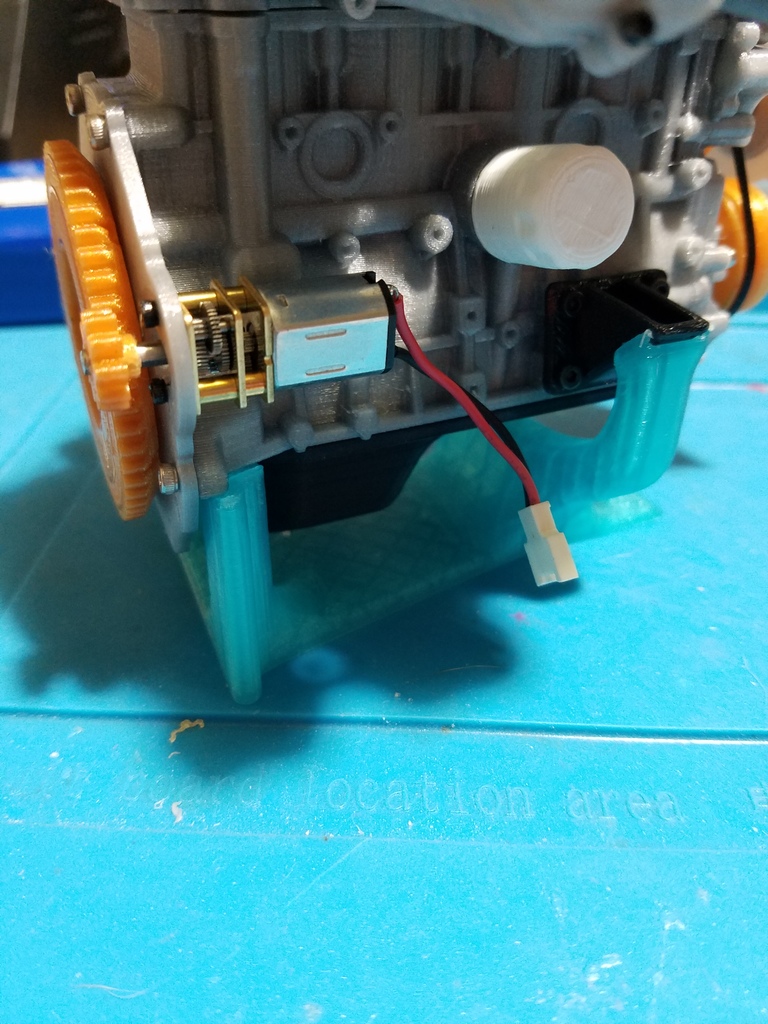

- Для двигателя нужен мотор 6V, 200об/мин, с батареей 7.4V.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-

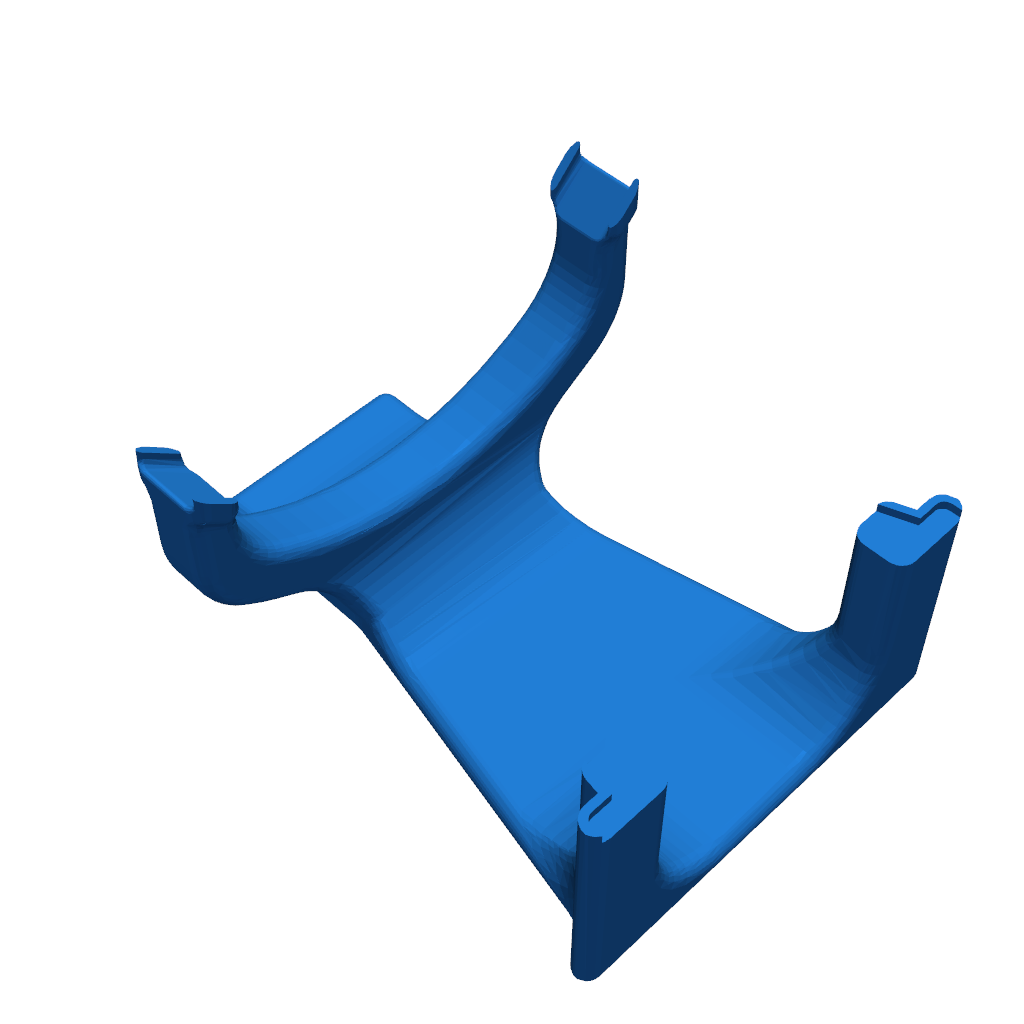

Stand_22RE.stl Тип: .stl | Размер: 0.30 MBСкачать
-
side_draft_filter_22RE.stl Тип: .stl | Размер: 0.02 MBСкачать
-
Crank_gear_22RE.stl Тип: .stl | Размер: 0.06 MBСкачать
-
fan_pulley_22RE.stl Тип: .stl | Размер: 0.22 MBСкачать
-
Valve_Cover_22re.stl Тип: .stl | Размер: 0.43 MBСкачать
-
Piston_22r.stl Тип: .stl | Размер: 0.27 MBСкачать
-
Rocker_22re.stl Тип: .stl | Размер: 0.27 MBСкачать
-
Oil_pan_22RE.stl Тип: .stl | Размер: 0.26 MBСкачать
-
pulley_22RE.stl Тип: .stl | Размер: 0.35 MBСкачать
-
Spring_keep_22RE_.stl Тип: .stl | Размер: 0.06 MBСкачать
-
fan_22RE.stl Тип: .stl | Размер: 0.55 MBСкачать
-
intake_valve_22RE.stl Тип: .stl | Размер: 0.08 MBСкачать
-
Exhaust_valve_22RE.stl Тип: .stl | Размер: 0.08 MBСкачать
-
Cam_Brace_22re.stl Тип: .stl | Размер: 0.94 MBСкачать
-
Cam_Gear_22re.stl Тип: .stl | Размер: 0.11 MBСкачать
-
Oil_Cap_22RE.stl Тип: .stl | Размер: 0.19 MBСкачать
-
cams_22re.stl Тип: .stl | Размер: 0.25 MBСкачать
-
Header_22RE.stl Тип: .stl | Размер: 0.69 MBСкачать
-
waterpump_22re.stl Тип: .stl | Размер: 0.94 MBСкачать
-
cam_cap_22re.stl Тип: .stl | Размер: 0.09 MBСкачать
-
rear_main_22re.stl Тип: .stl | Размер: 0.70 MBСкачать
-

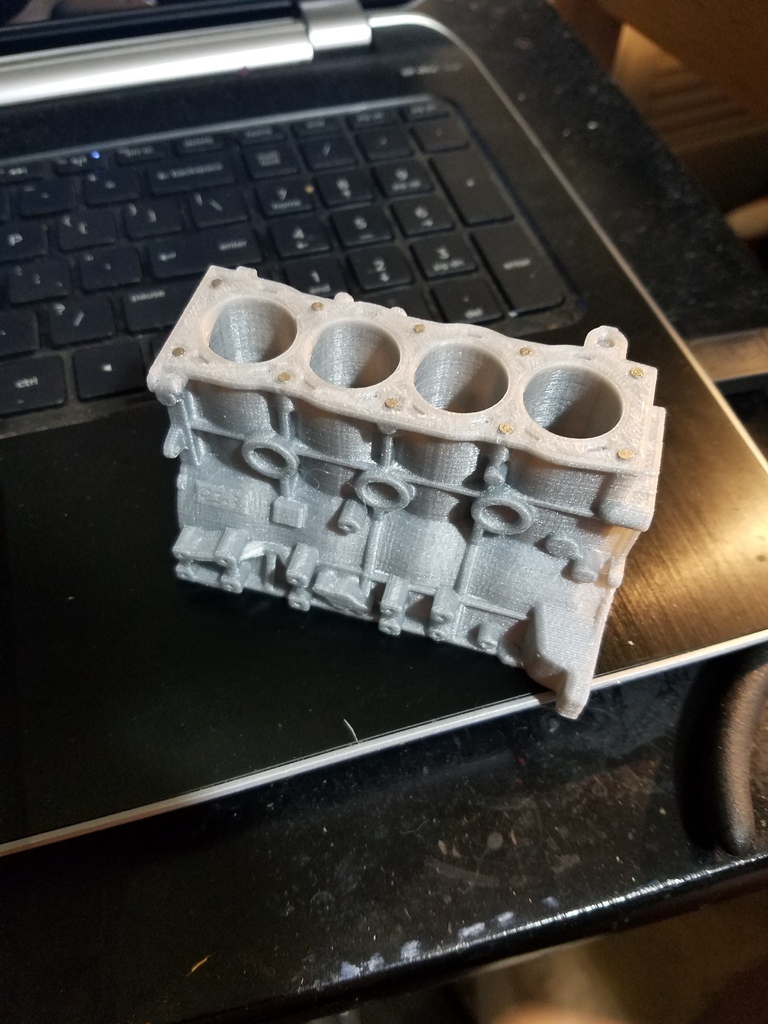

22RE_Block_-_Scaled_supports.stl Тип: .stl | Размер: 16.30 MBСкачать
-
22RE_Block_-_No_Support_-_Scaled.stl Тип: .stl | Размер: 16.29 MBСкачать
-
sidedraft_filter__cap_22RE.stl Тип: .stl | Размер: 0.02 MBСкачать
-
sidedraft_filter__base_22RE.stl Тип: .stl | Размер: 0.07 MBСкачать
-
sidedraft_header_22RE.stl Тип: .stl | Размер: 0.61 MBСкачать
-
fan_spacer_22RE.stl Тип: .stl | Размер: 0.01 MBСкачать
-
starter_mount_22RE.stl Тип: .stl | Размер: 0.14 MBСкачать
-
intake_filter_22RE.stl Тип: .stl | Размер: 0.13 MBСкачать
-
throttle_body_22RE.stl Тип: .stl | Размер: 0.29 MBСкачать
-
fan_clutch_22RE.stl Тип: .stl | Размер: 0.33 MBСкачать
-
intake_upper_22RE.stl Тип: .stl | Размер: 0.78 MBСкачать
-
intake_lower_22RE.stl Тип: .stl | Размер: 0.70 MBСкачать
-
right_motor_mount_22RE.stl Тип: .stl | Размер: 0.05 MBСкачать
-
left_motor_mount_22RE.stl Тип: .stl | Размер: 0.05 MBСкачать
-
crank_spacer_22RE.stl Тип: .stl | Размер: 0.02 MBСкачать
-
distributor_22RE.stl Тип: .stl | Размер: 0.05 MBСкачать
-
sparkplug_boot_22RE.stl Тип: .stl | Размер: 0.04 MBСкачать
-
dist_cap_22RE.stl Тип: .stl | Размер: 0.07 MBСкачать
-
crank_end_22RE.stl Тип: .stl | Размер: 0.07 MBСкачать
-
sparkplug_22RE.stl Тип: .stl | Размер: 0.21 MBСкачать
-
distributor_boot_22RE.stl Тип: .stl | Размер: 0.09 MBСкачать
-
crank_1_22RE.stl Тип: .stl | Размер: 0.19 MBСкачать
-
crank_cap_22RE.stl Тип: .stl | Размер: 0.09 MBСкачать
-
connecting_rod_v2_22RE.stl Тип: .stl | Размер: 0.21 MBСкачать
-
crank_2_22RE.stl Тип: .stl | Размер: 0.17 MBСкачать
-
crank_1mirror_22RE.stl Тип: .stl | Размер: 0.19 MBСкачать
-
fan_belt_22RE.stl Тип: .stl | Размер: 0.10 MBСкачать
-
pinon_v2_22RE.stl Тип: .stl | Размер: 0.08 MBСкачать
-
flywheel_v2_22RE.stl Тип: .stl | Размер: 0.50 MBСкачать
-
gear_helical_16_22RE.stl Тип: .stl | Размер: 0.04 MBСкачать
-
gear_helical_30x10r_22RE.stl Тип: .stl | Размер: 0.05 MBСкачать
-
gear_helical_16r_22RE.stl Тип: .stl | Размер: 0.04 MBСкачать
-

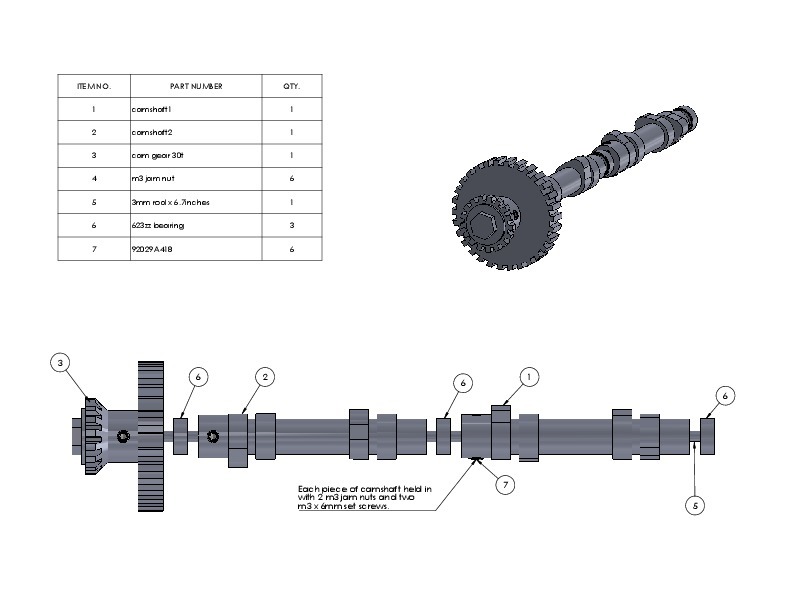

cam_assembly_-_Sheet1.pdf Тип: .pdf | Размер: 0.10 MBСкачать
-

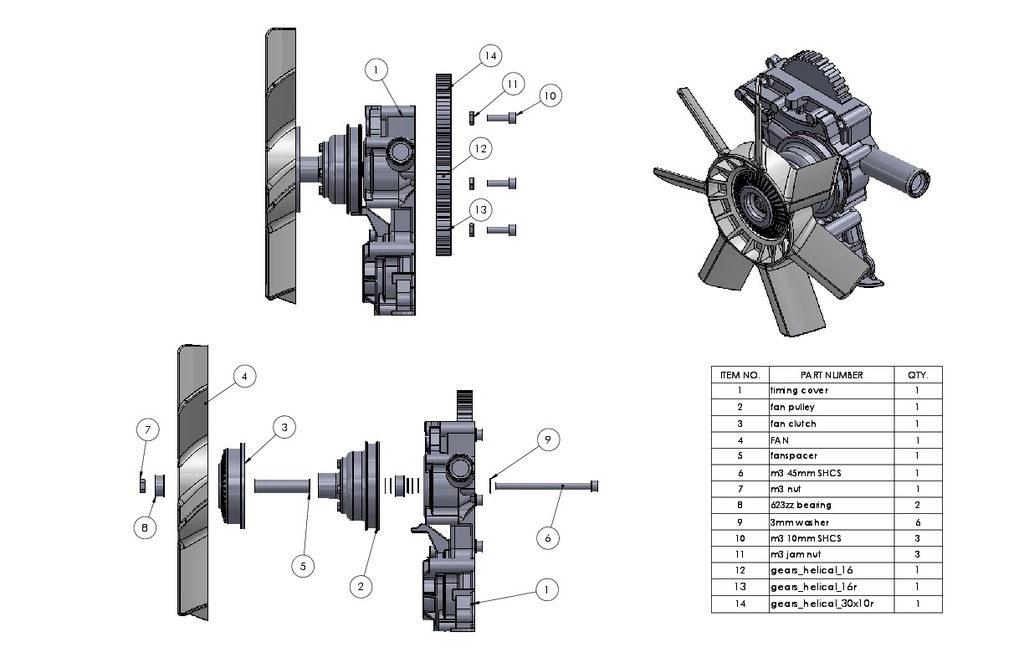

Timing_cover_assem_-_Sheet1.pdf Тип: .pdf | Размер: 0.28 MBСкачать
-

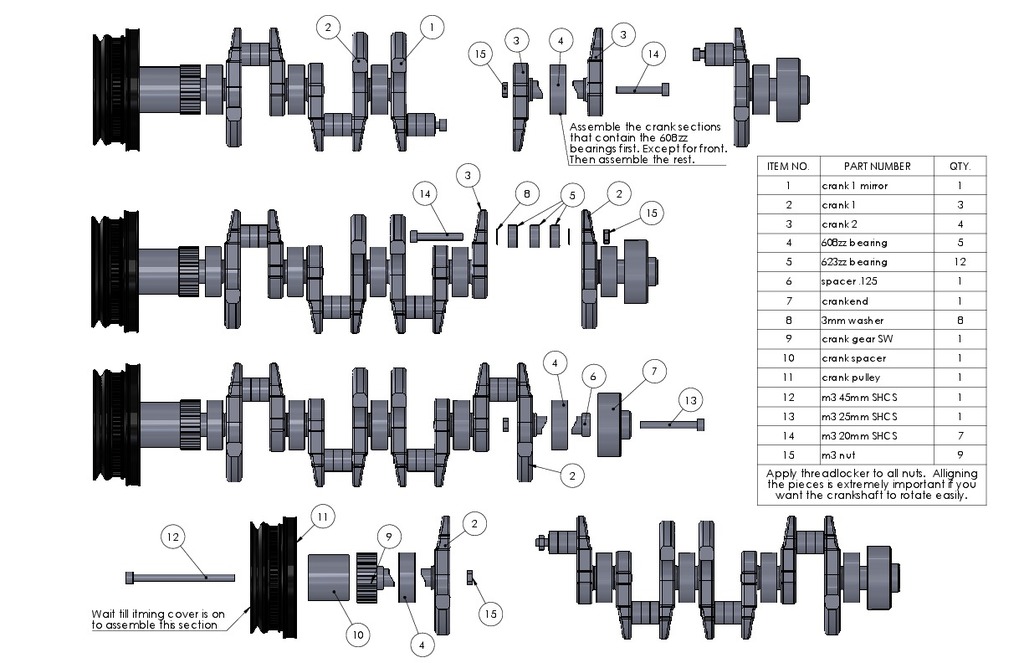

Crankshaft_assem_-_Sheet1.pdf Тип: .pdf | Размер: 0.28 MBСкачать
-
oil_filter.stl Тип: .stl | Размер: 0.09 MBСкачать
-
ported_head_v2_22RE.stl Тип: .stl | Размер: 2.28 MBСкачать
-
side_draft_carb_scaled_22RE.stl Тип: .stl | Размер: 0.21 MBСкачать
-
Throttle_body_linkage_assy.stl Тип: .stl | Размер: 0.16 MBСкачать
-
cylinder_head_oil_bell_cap.stl Тип: .stl | Размер: 0.02 MBСкачать
-
throttle_valve.stl Тип: .stl | Размер: 0.06 MBСкачать
-
22re_parts_list.xls Тип: .xls | Размер: 0.03 MBСкачать
