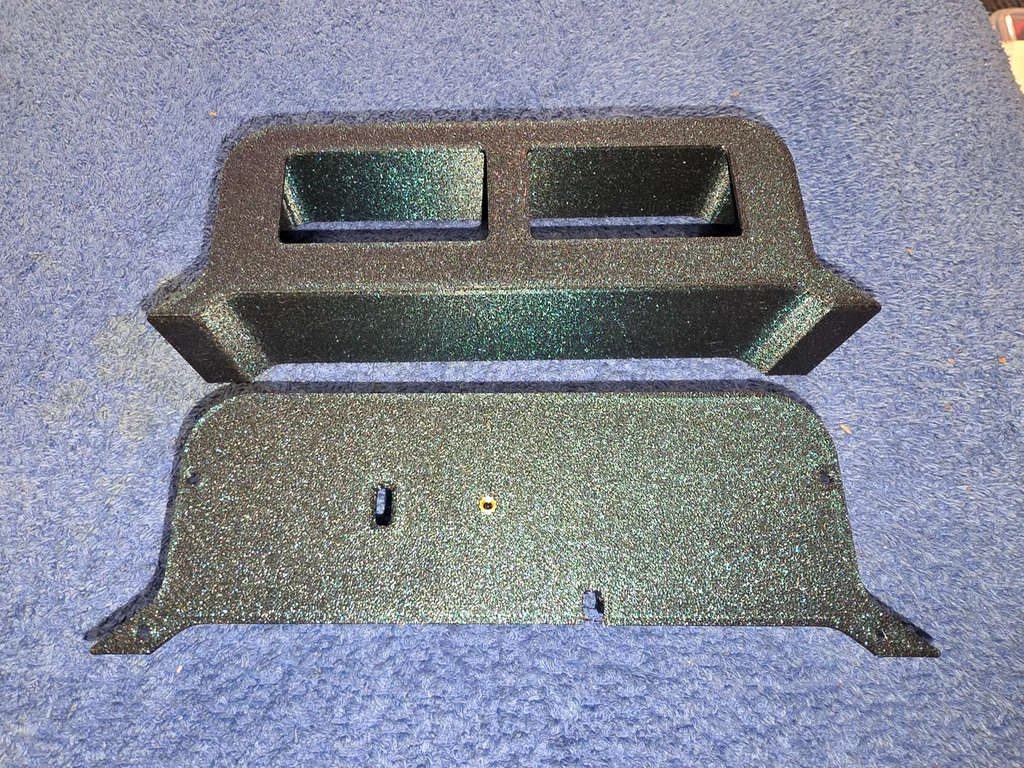

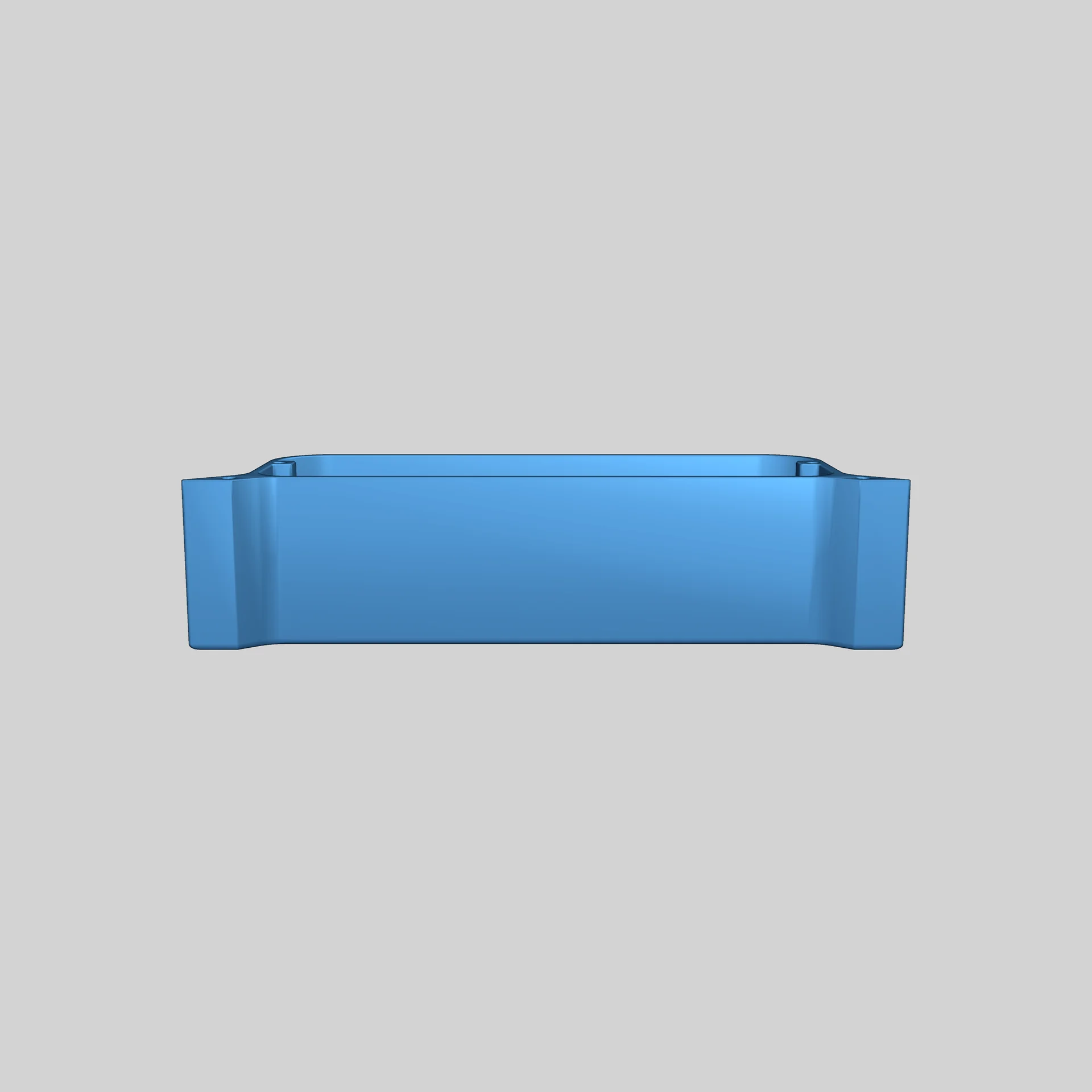

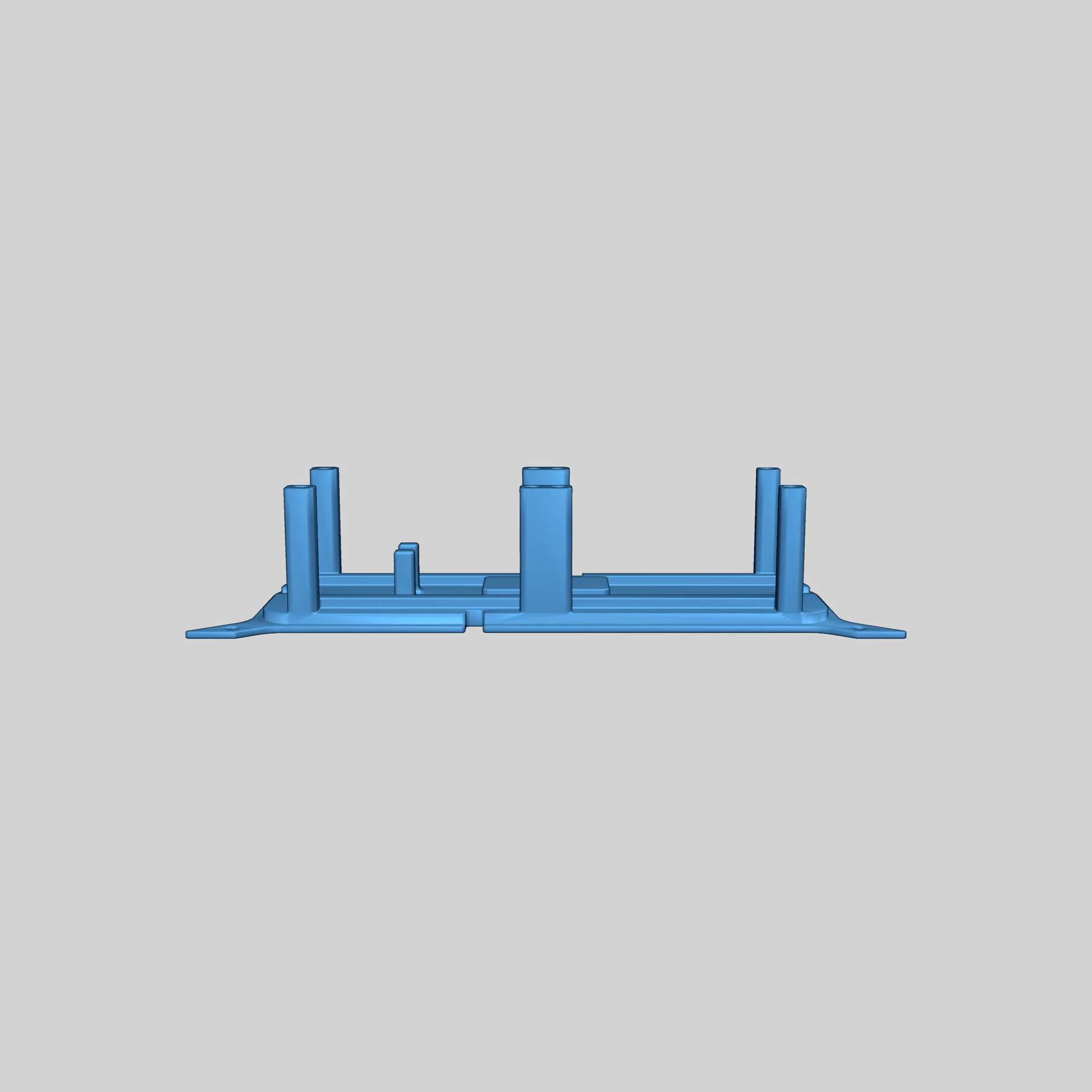

Модель NTP часов основана на ESP32 D1 Mini с двумя 2.42" OLED дисплеями для отображения температуры и влажности.
- Компоненты:
- ESP32 D1 Mini
- 2x 2.42" SSD1309 I2C OLED дисплей
- Черная акриловая пластина 150x50 мм

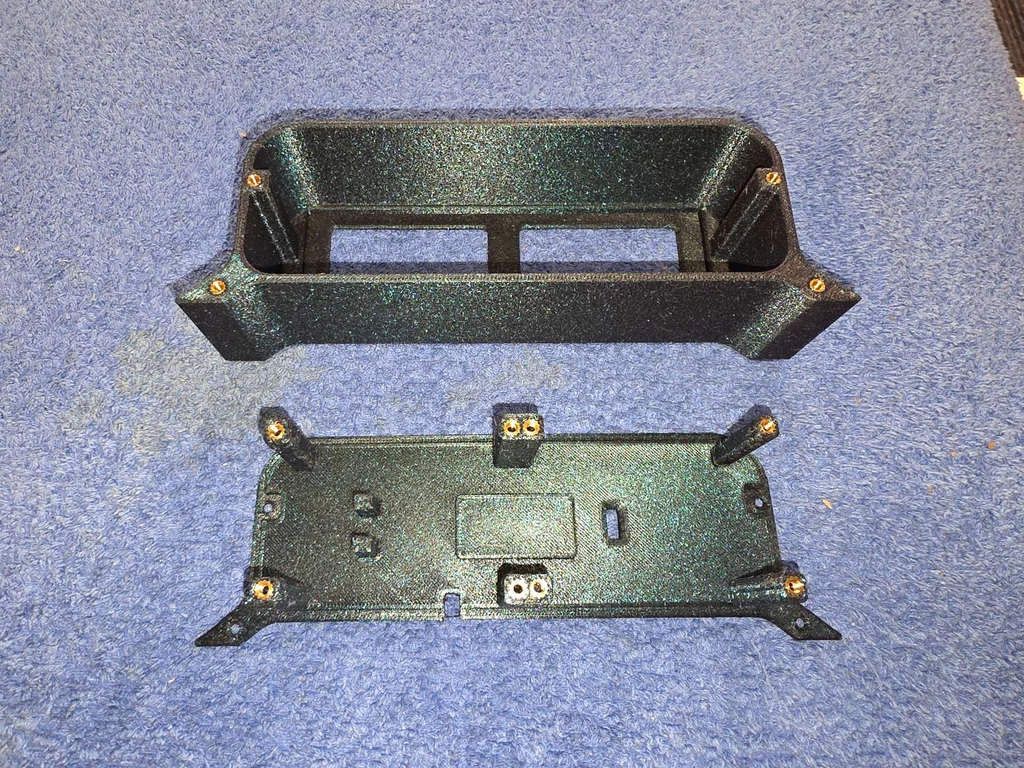

- Крепежные элементы: 13x M3 короткие резьбы, 12x M3 винты 5-6 мм, 1x M2.5 резьба, 1x M2.5 винт 15-16 мм для датчика
- Датчик: GY-SHT31-D (рекомендуется использовать нейлоновый винт)
- Двусторонний скотч для ESP32
- Кабели для подключения и USB

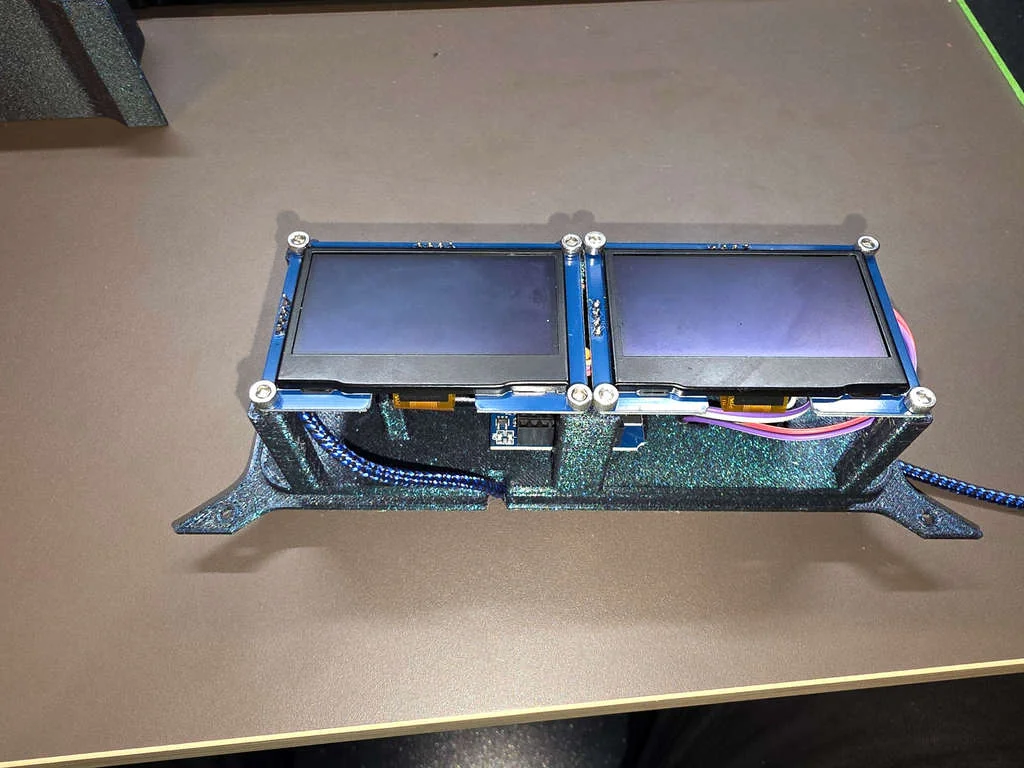

Дисплеи подключены к I2C порту ESP32. Необходимо проверить адреса I2C с помощью сканера. Датчик GY-SHT31-D подключается через программный I2C. Прилагается Arduino скетч с настройками на немецком или английском языках, требуется ввести SSID и пароль. Часовой пояс установлен на Германию.
Каждое 1 число месяца выполняется программный сброс для предотвращения зависания часов. Более компактная версия доступна по ссылке.
