Требования:

  • Дремель (с резьбой 3/4-12 - это можно легко отредактировать в файле Fusion360)
  • Фреза 1.5mm
  • Сверло 1.5mm
  • Дрель (для очистки маленького отверстия в верхней части)
  • Различные винты

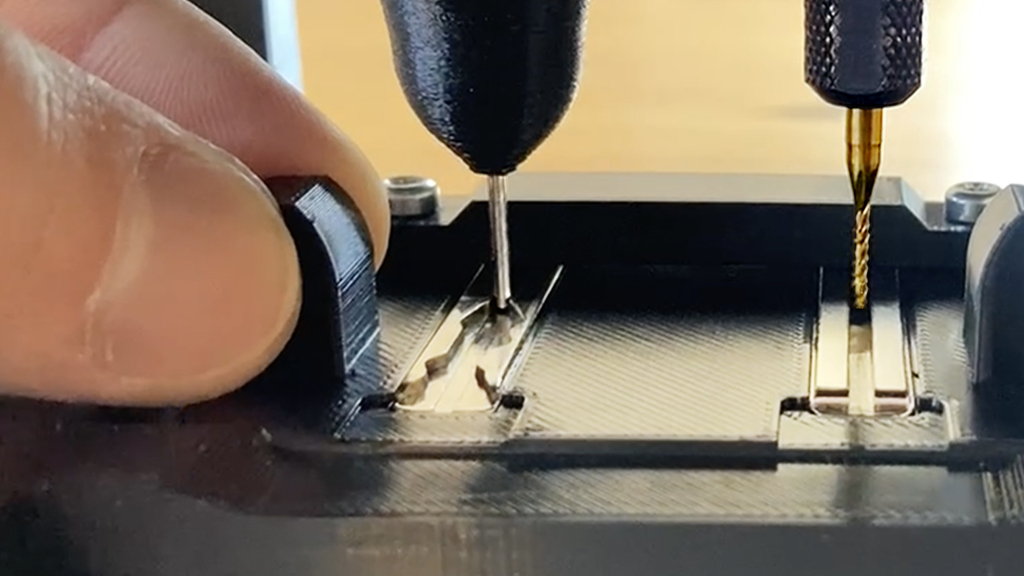

Это копир для автомобильных ключей, созданный в Fusion 360. Я включил файл Fusion 360 .f3d для тех, кто хочет его изменить. Я не рекомендую использовать какие-либо поддержки, так как это не требуется и может привести к плохой установке.

Для сборки вам понадобятся:

  • 4 винта для крепления верхней части к каркасу (я использовал крепежные винты длиной 40 мм и диаметром 4 мм).
  • 2 винта для крепления зажима к слайду (я использовал винты для листового металла длиной 7 мм и диаметром 3 мм).
  • 4 винта для надежного крепления каркаса к деревянной доске (я использовал крепежные винты длиной 25 мм и диаметром 4.5 мм).

Важно:

  1. Перед сборкой просверлите отверстие в верхней части объекта, похожего на сосок, с помощью сверла 1.5mm. Снимите сверло и вставьте его в это отверстие с твердым концом вниз. Будьте осторожны, чтобы не согнуть или сломать сверло, оно хрупкое при таком малом размере. Вставка может быть немного сложной, используйте плоскогубцы для закрепления. Важно, чтобы сверло не удерживалось слишком легко, оно должно быть надежным и не двигаться при резке ключа. Когда закончите, используйте плоскогубцы, чтобы открутить его и извлечь.
  2. Этот устройство требует хорошей точности. Снегокат и путь должны скользить плавно без колебаний. Любой хорошо настроенный принтер может добиться хороших результатов, если вы выполните следующее: напечатайте путь и, если потребуется, немного отрегулируйте масштаб Y вверх или вниз, пока снегокат не подойдет идеально. Затем проверьте, как он вписывается в каркас. Если потребуется, измените только масштаб X, пока он не будет идеален. В качестве альтернативы, вы можете обернуть его алюминиевой фольгой.
