Эта 3D-модель основана на популярной шестеренке в форме сердца. Данная версия имеет ширину около 50 мм, что уменьшает объем в 8 раз и значительно ускоряет процесс печати.

Инструкции по печати:

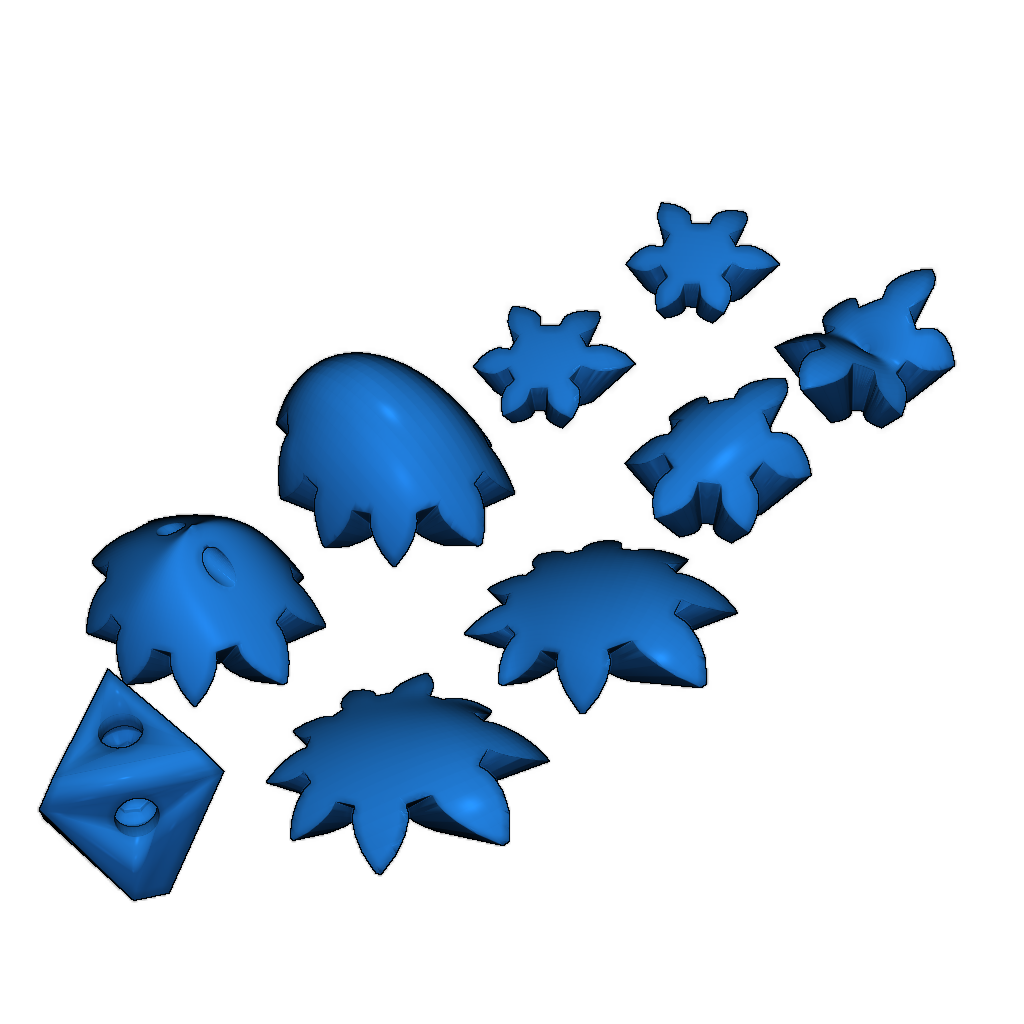

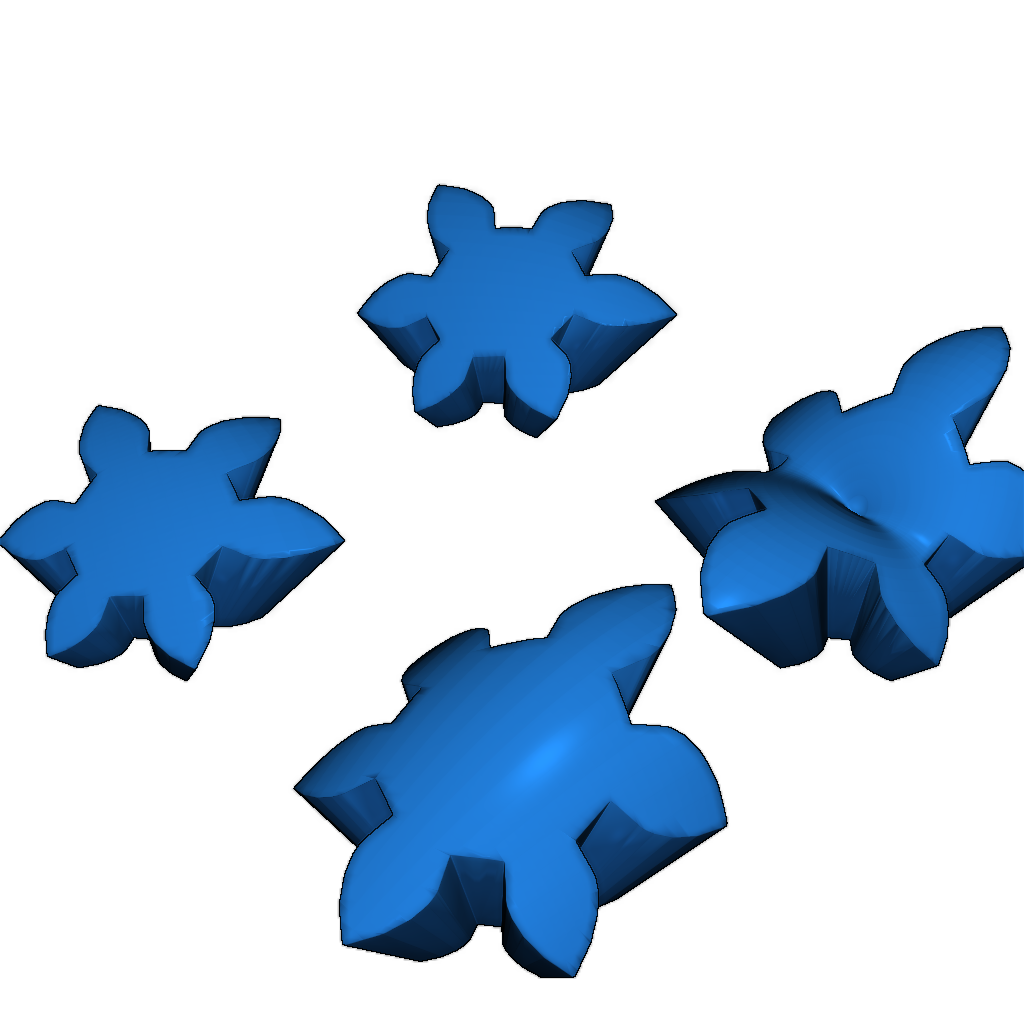

  • Напечатайте две шестереночные пластины, центр и шпильки.
  • Модель включает в себя .stl файлы для каждой отдельной шестеренки и измененный исходный файл OpenSCAD.
  • Рекомендуемые настройки: используйте подложку с высотой слоя 0.2 мм, 10% заполняемости и скорость печати 50 мм/с для пластин. Центр печатается без подложки.

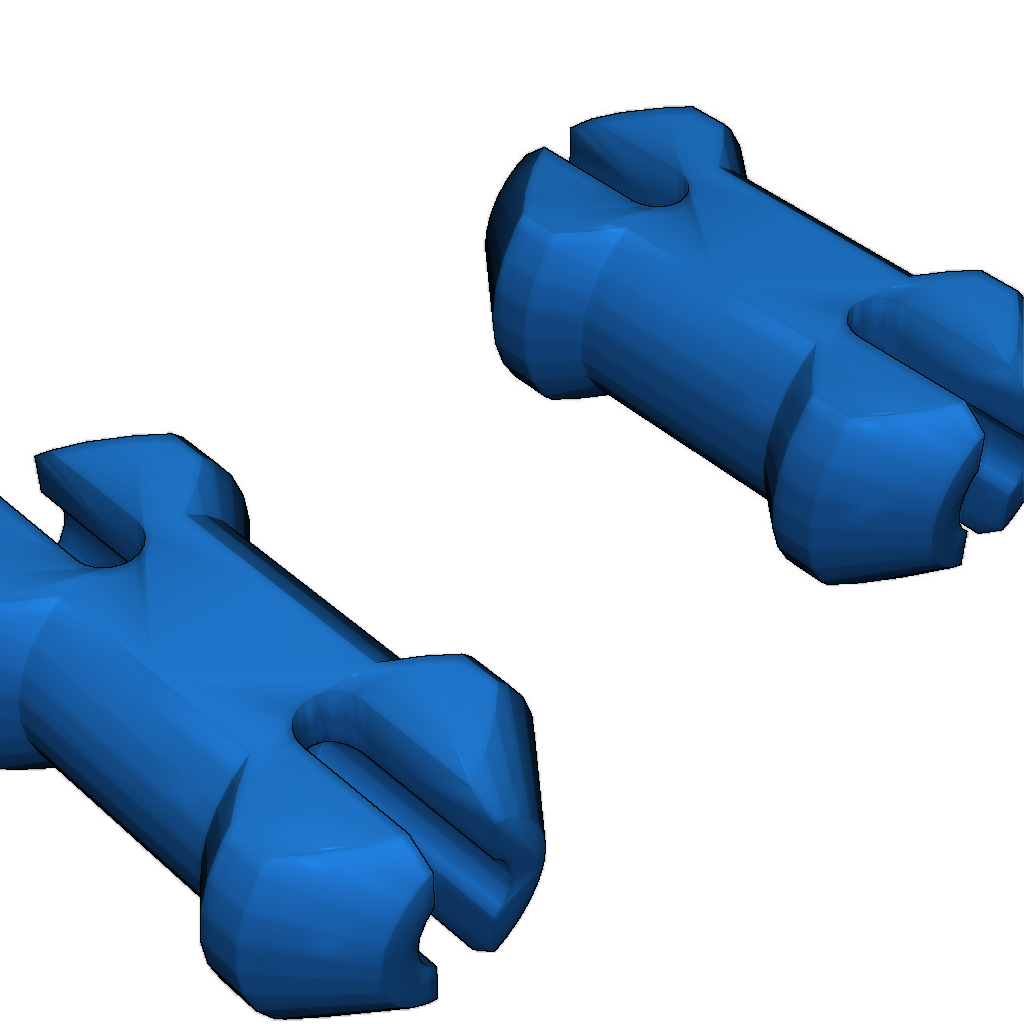

  • Шпильки необходимы для свободного вращения шестерен. Используйте профиль "умножить" для печати 8 шпилек, лучше напечатать 10, так как одна или две могут быть бракованными.
  • Оптимальные настройки: высота слоя 0.3 мм и 100% заполняемость.

Убедитесь, что вы быстро отшлифовали шестеренки в местах соприкосновения с центром и обрезали мелкие выпуклости на зубьях шестерен.

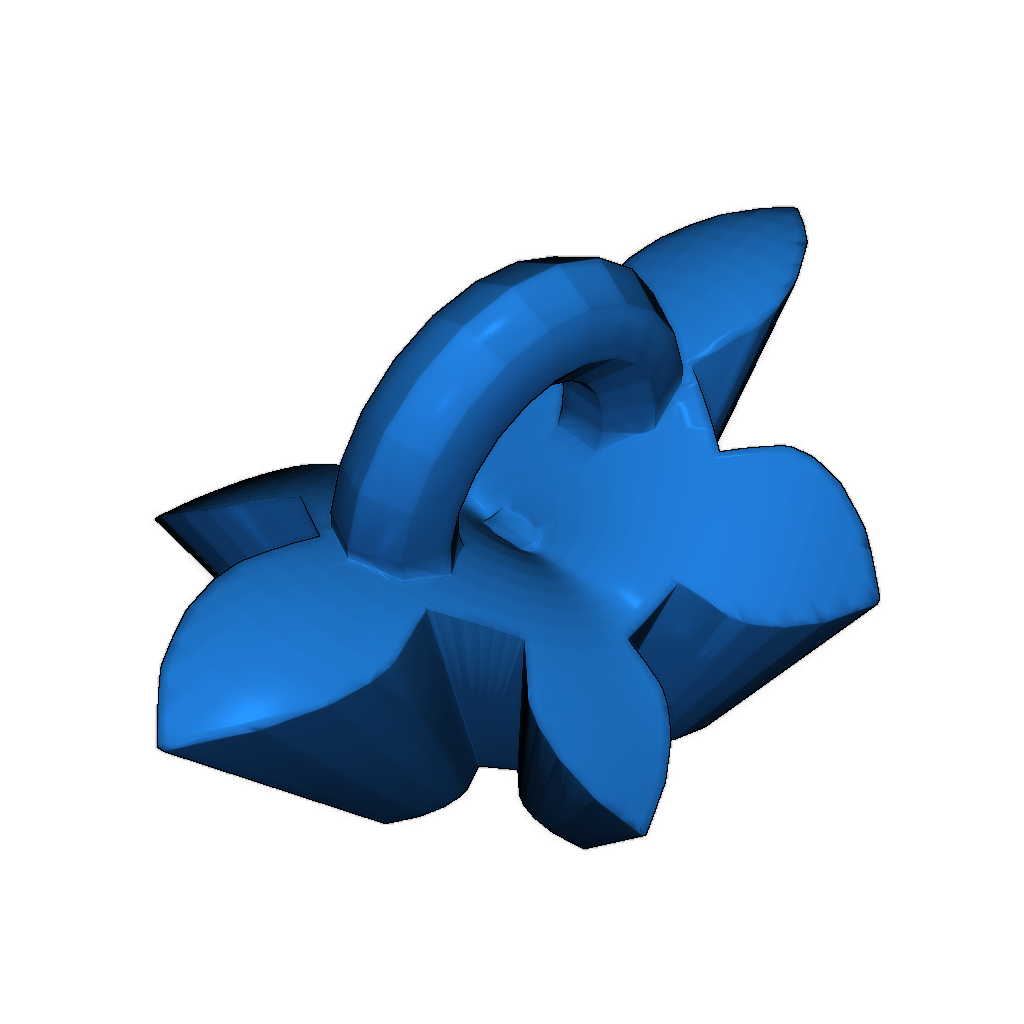

Шестереночная пластина и полная пластина имеют отверстие для брелка на 8-й (нижней) шестеренке. Также можете отдельно напечатать "keychaingear1" для крепления ключевого кольца сверху.
