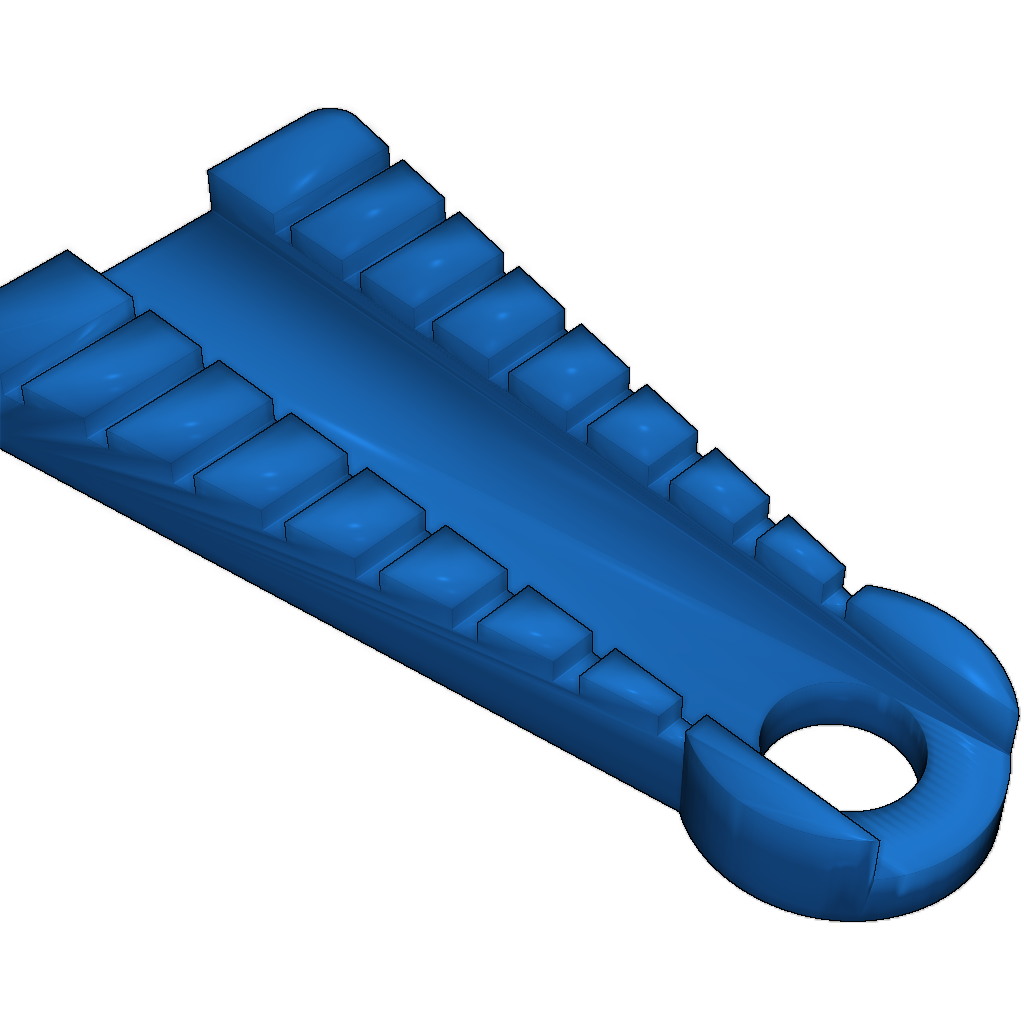

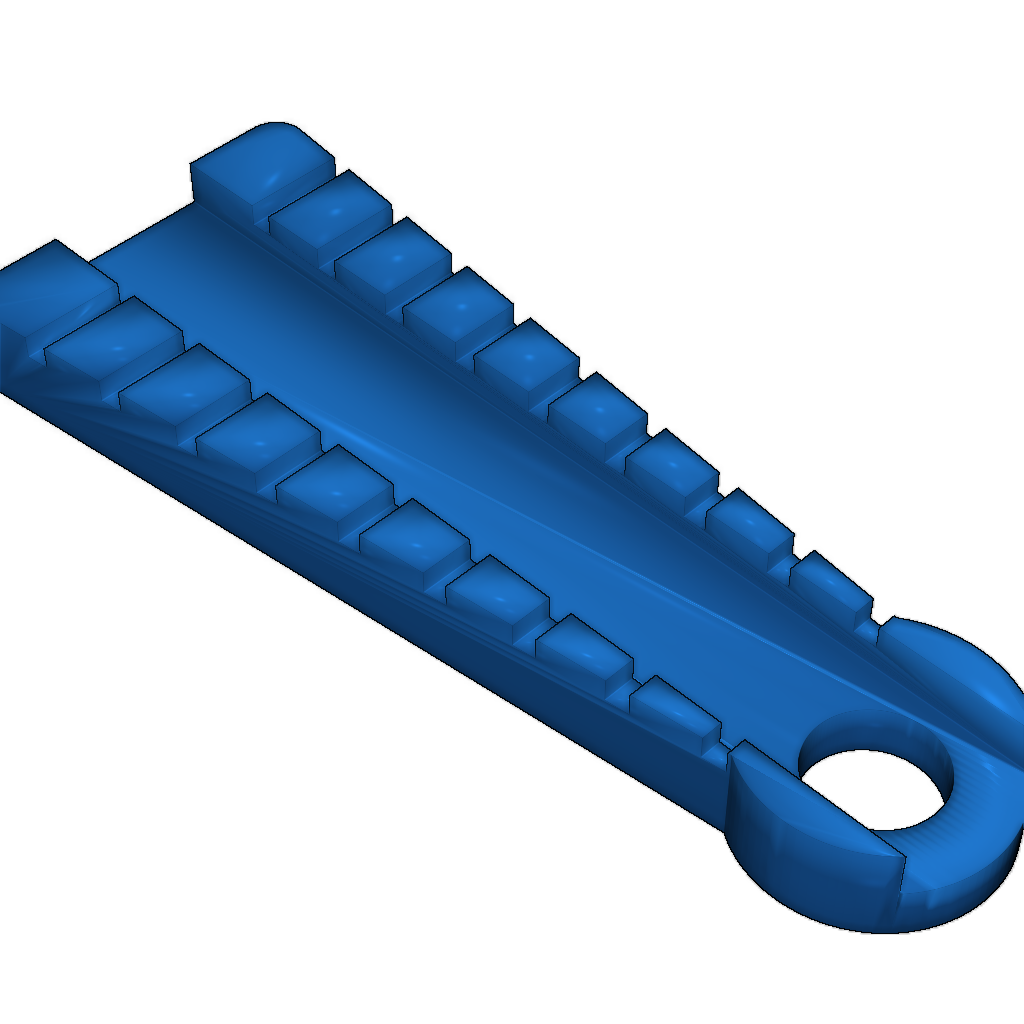

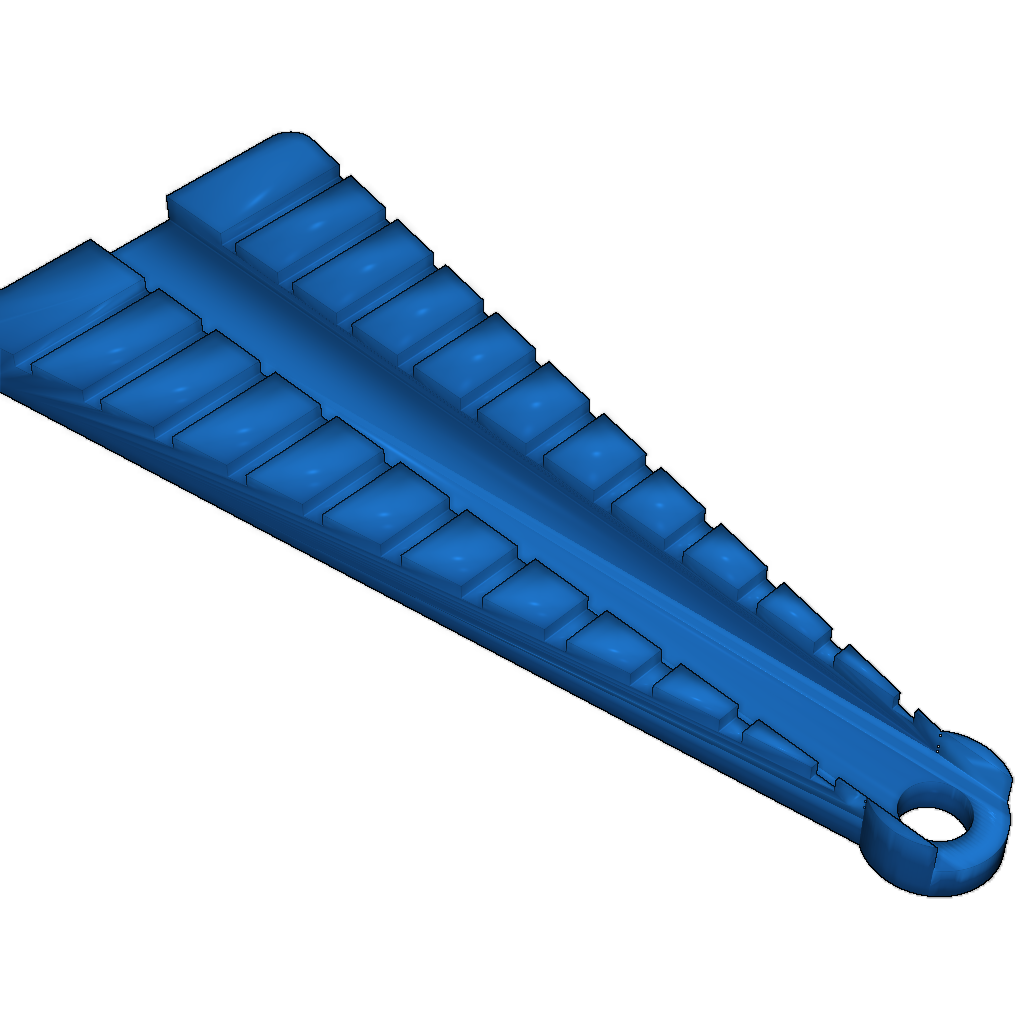

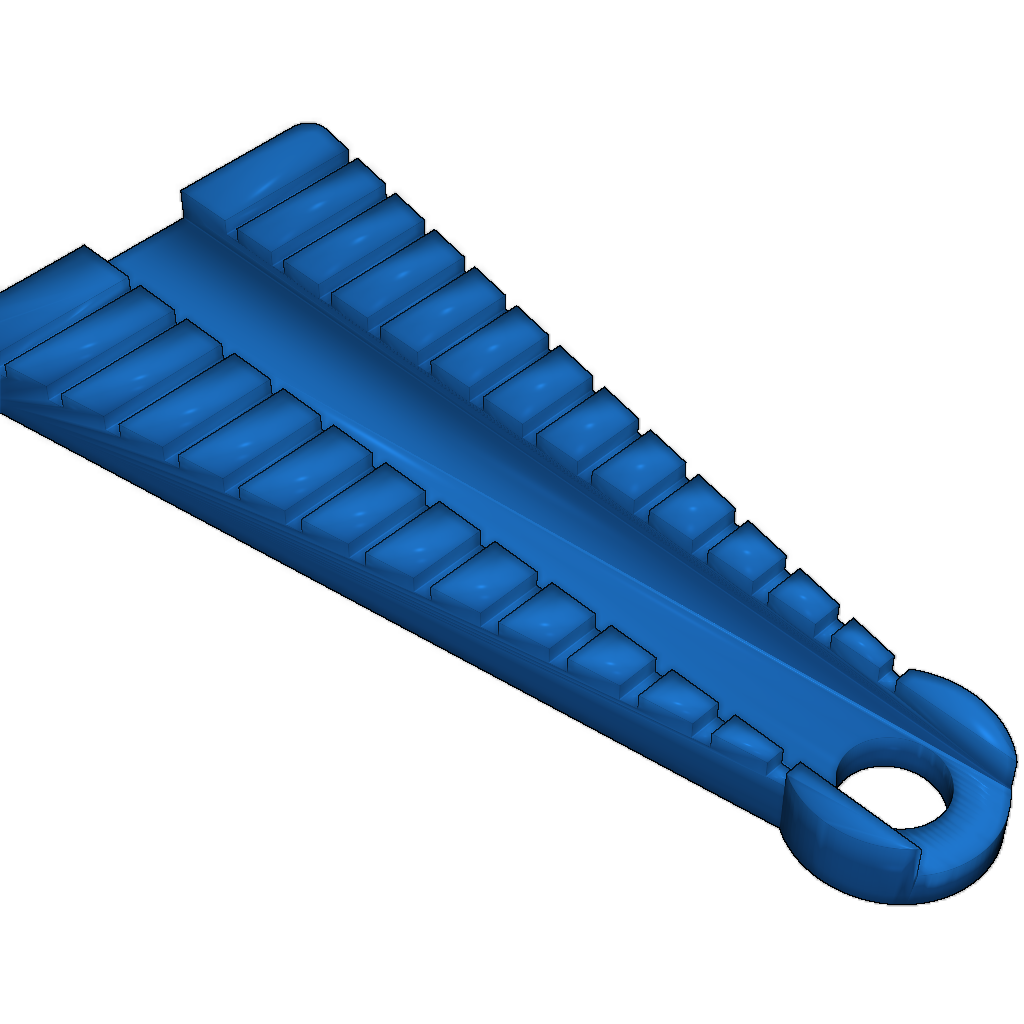

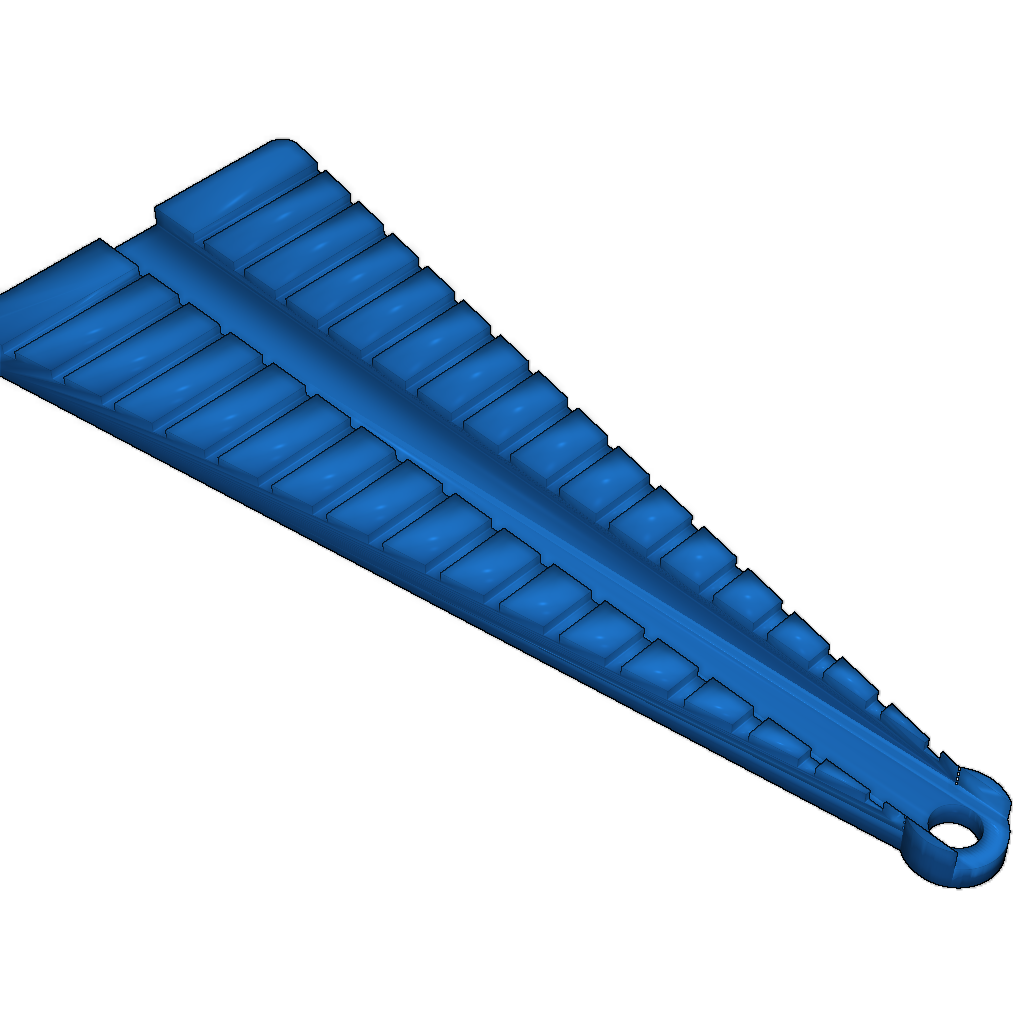

Инструмент для равномерного изгиба выводов резисторов и диодов
admin | 05.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (8)
Если вы хотите, чтобы выводы резисторов и диодов изгибались равномерно и последовательно, то этот инструмент для вас. Он также может быть полезным для маленьких помощников в доме, которые хотят помочь вам с электроникой.
Инструкции:
- Стили файлов STL:
- Метрические и дюймовые системы
- Узкие и широкие
- Длинные и короткие
Значение стилей:
- Метрические: расстояние между выводами с шагом 2 мм
- Дюймовые: расстояние между выводами с шагом 0.05 дюйма
- Узкие: для маленьких резисторов шириной до 6.75 мм (0.25 дюйма)
- Широкие: для средних резисторов шириной до 10.50 мм (0.40 дюйма)
- Длинные: позволяет расстояние между выводами до 40 мм (1.5 дюйма)
- Короткие: позволяет расстояние между выводами до 30 мм (1.0 дюйм)
Два файла источника OpenSCAD почти идентичны, различие заключается в настройках единиц измерения: метрические и дюймовые. Поскольку файлы полностью параметризованы, легко изменить шаги, размеры и расстояния инструментов, отредактировав файлы OpenSCAD и заново отрендерив инструменты.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
narrow-short-metric.stl Тип: .stl | Размер: 0.19 MBСкачать
-
narrow-long-metric.stl Тип: .stl | Размер: 0.21 MBСкачать
-
narrow-short-imperial.stl Тип: .stl | Размер: 0.29 MBСкачать
-
narrow-long-imperial.stl Тип: .stl | Размер: 0.37 MBСкачать
-
wide-short-metric.stl Тип: .stl | Размер: 0.17 MBСкачать
-
wide-long-metric.stl Тип: .stl | Размер: 0.19 MBСкачать
-
wide-short-imperial.stl Тип: .stl | Размер: 0.17 MBСкачать
-
wide-long-imperial.stl Тип: .stl | Размер: 0.34 MBСкачать
-
bender-metric.scad Тип: .scad | Размер: 0.00 MBСкачать
-
bender-imperial.scad Тип: .scad | Размер: 0.00 MBСкачать
