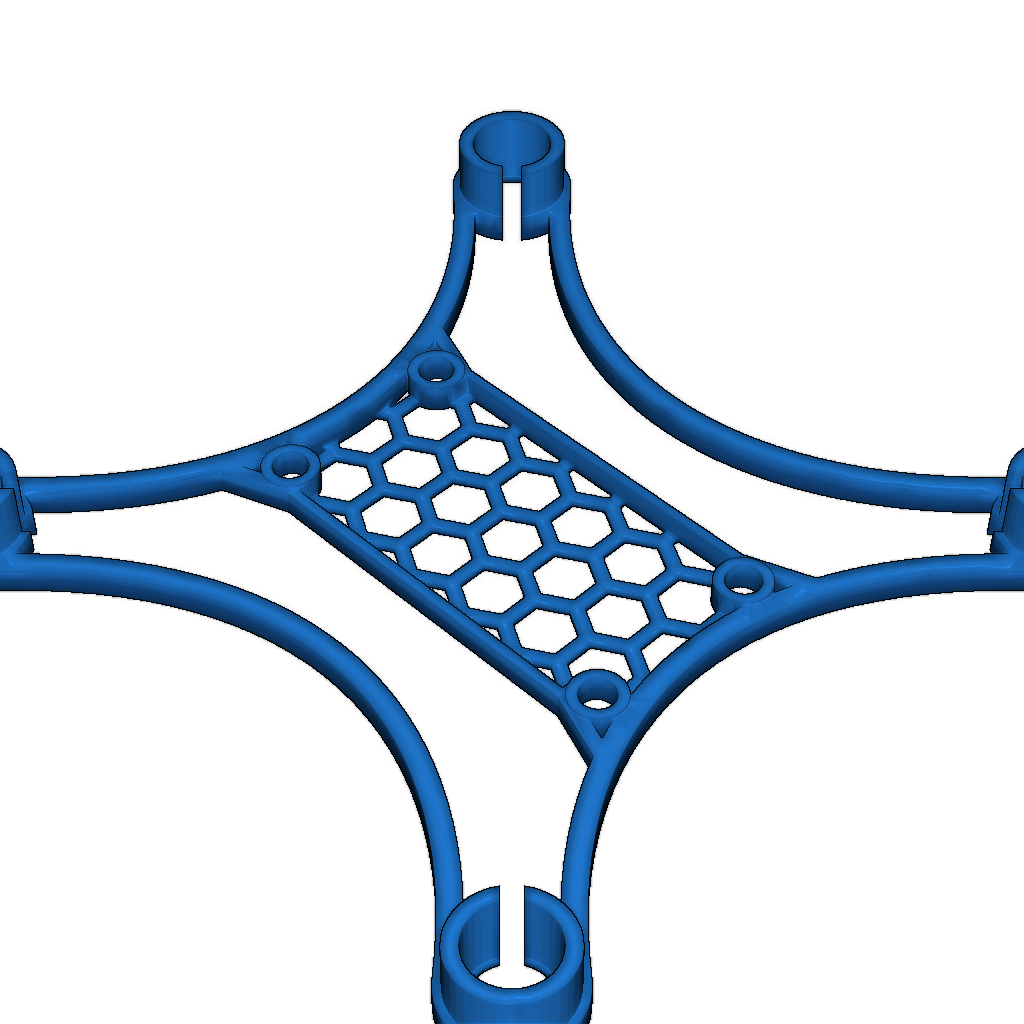

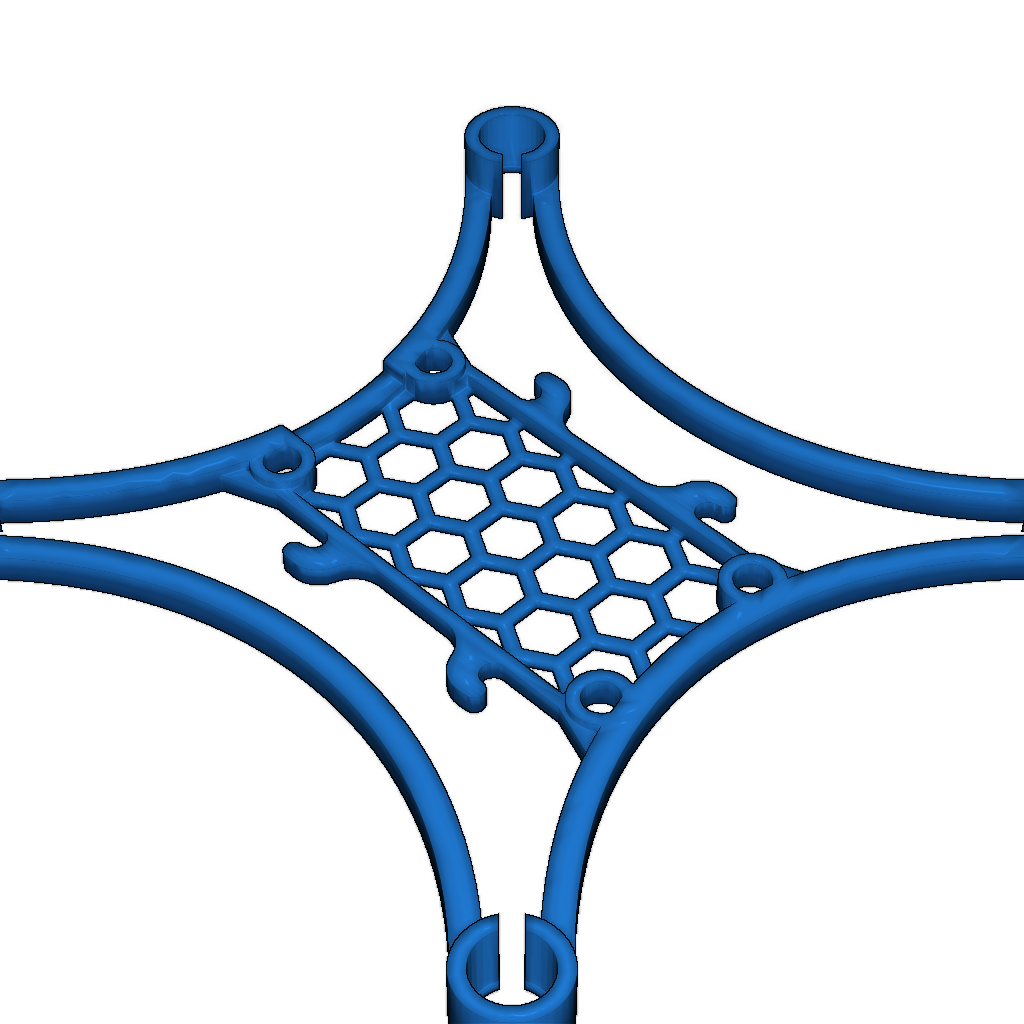

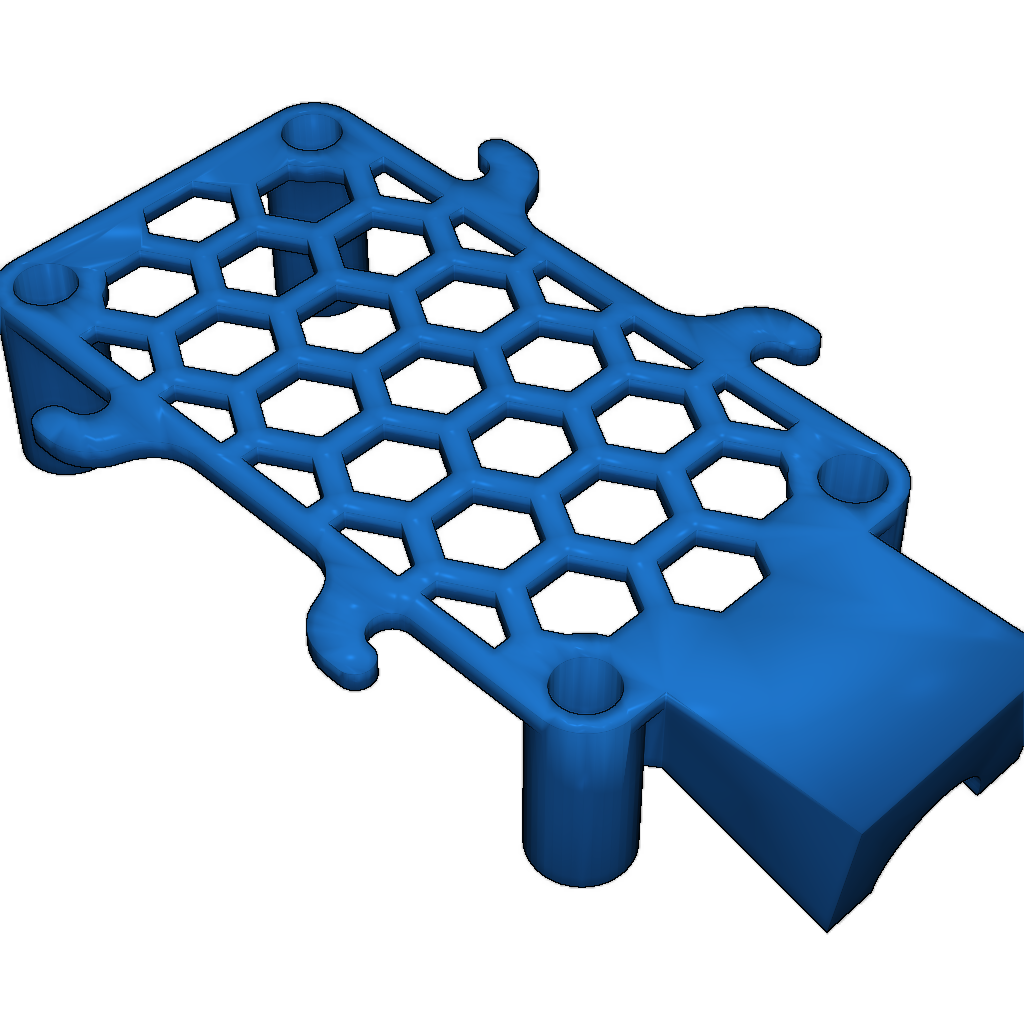

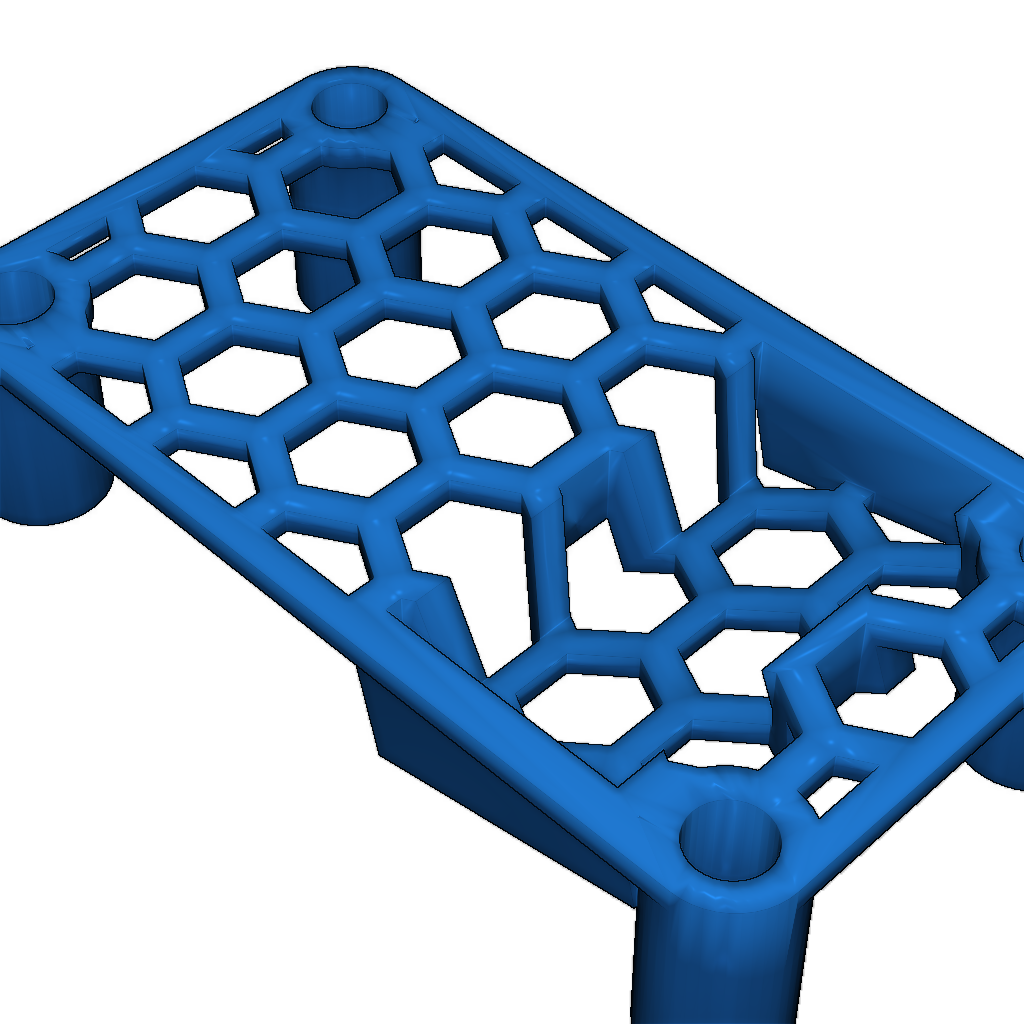

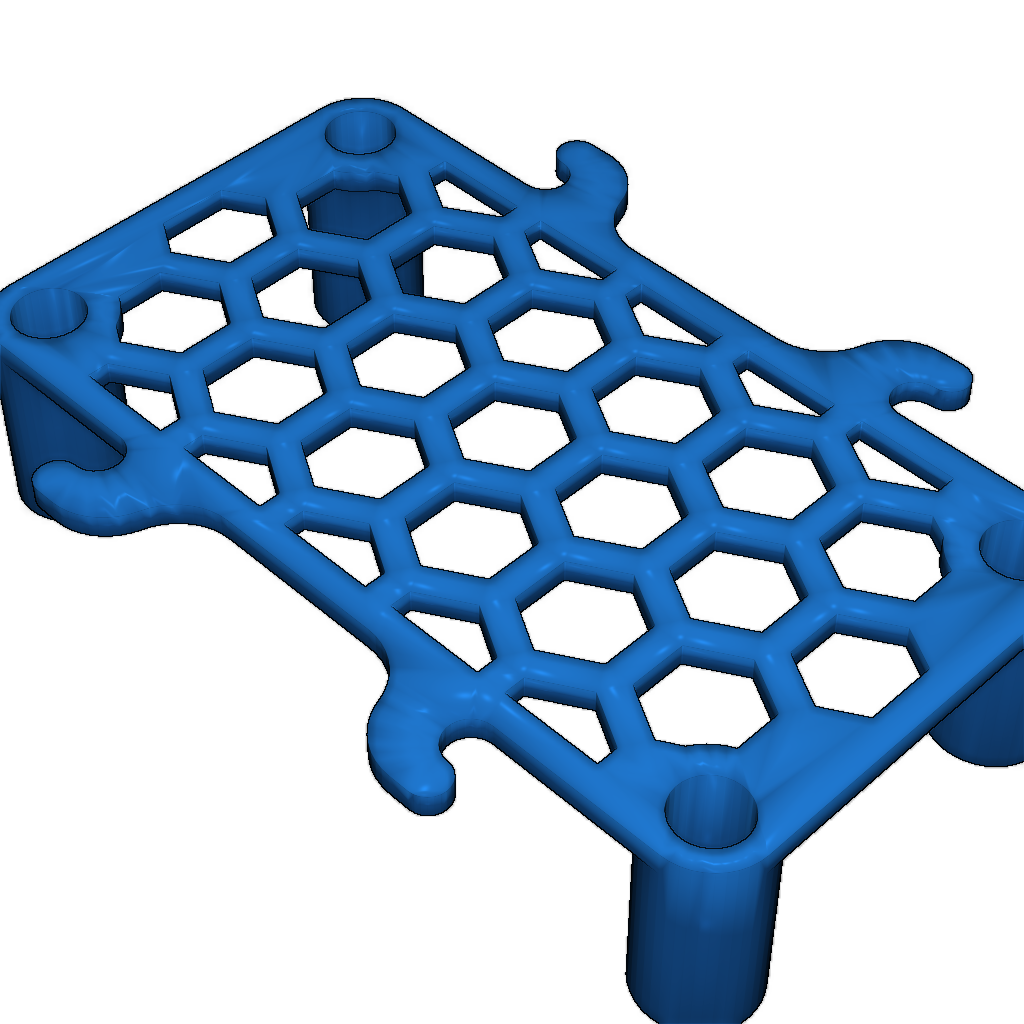

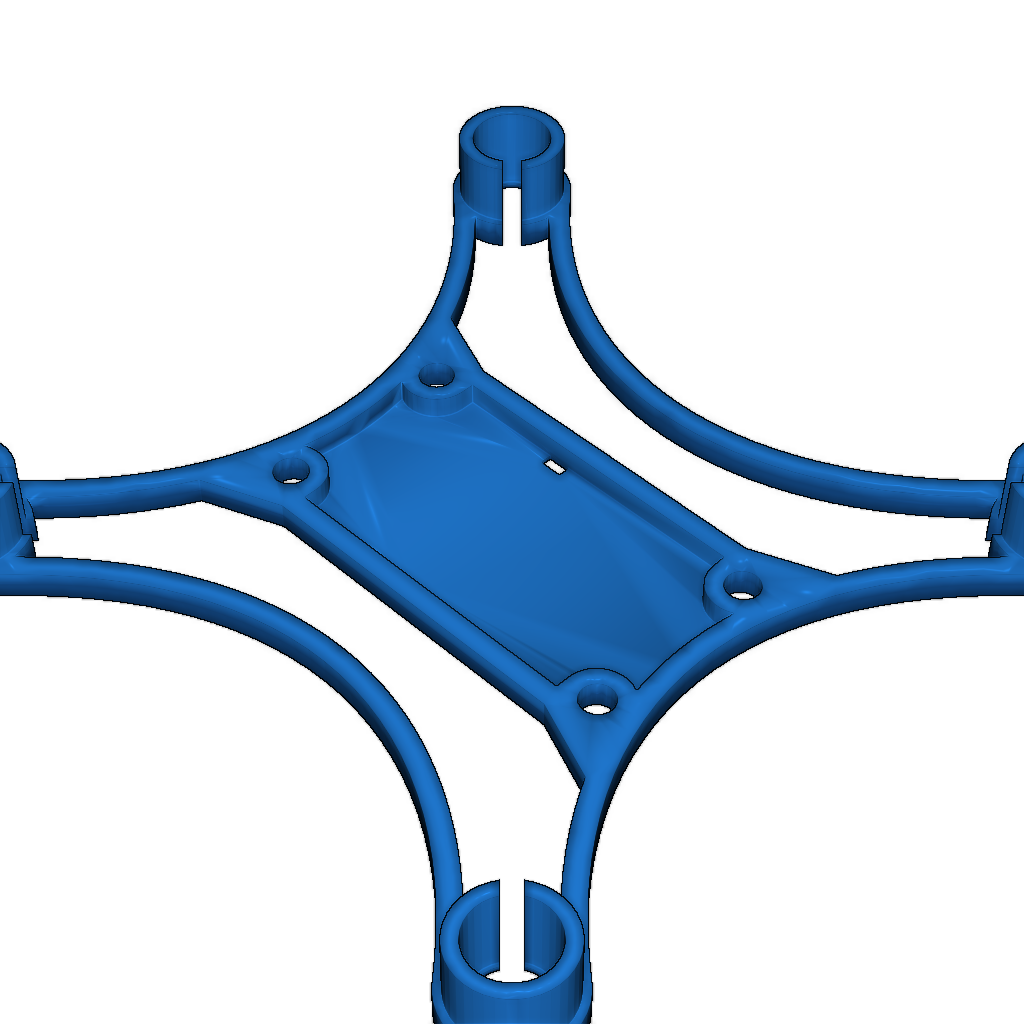

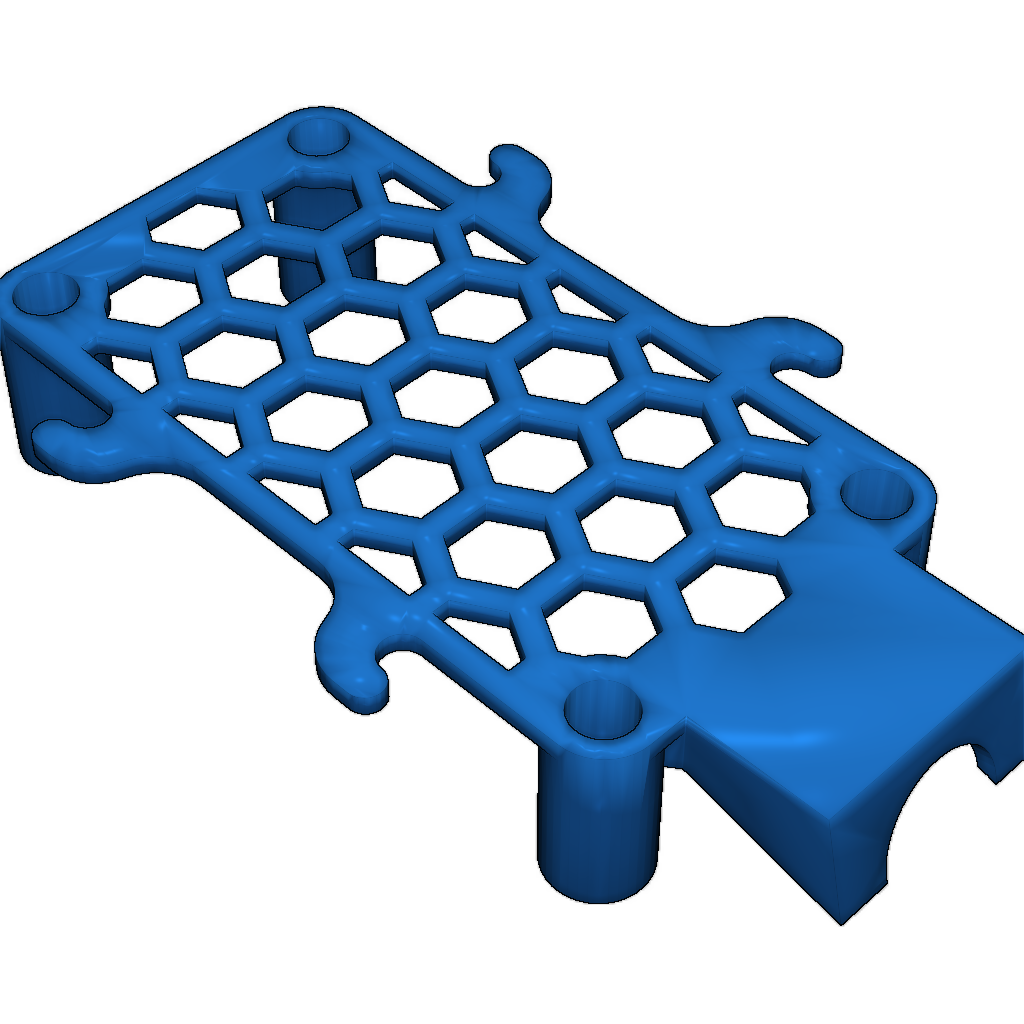

Эта рамка была вдохновлена моделями FireFlo V2 и Alpine Drones Micro H. Основная цель заключалась в том, чтобы сделать её устойчивой к ударам, лёгкой и обеспечить хорошую защиту для встроенного оборудования.

Размеры: длина около 105 мм. Рамка V1 весит около 10 г, а рамка V2 — около 8 г при печати из PLA. Полная сборка (на данный момент V2 основание и V1 верх) весит около 38 г без батареи.

Построить

  • Контроллер полета: Вам нужен контроллер полета с приемником, совместимым с вашей радиостанцией.
  • Моторы: Hubsan X4 H107c 8.5mm моторы.
  • Батарея: Я использую несколько батарей: 380mAh Hubsan, 500mAh Hubsan и 300mAh Nano-Tech. Внимание: Убедитесь, что полярность батарей правильная.
  • Пропеллеры: Я использую пропеллеры Ladybird, они намного более прочные, чем Hubsan.
  • Аппаратное обеспечение: Нейлоновые гайки и винты M3.
  • JST SH Разъем: Можно использовать для подключения FPV оборудования напрямую к контроллеру.

Дополнительные опции FPV: Вы можете подключить новое оборудование прямо к батарее и не использовать стабилизатор напряжения. Я протестировал несколько камер и передатчиков видео с этой рамкой.
